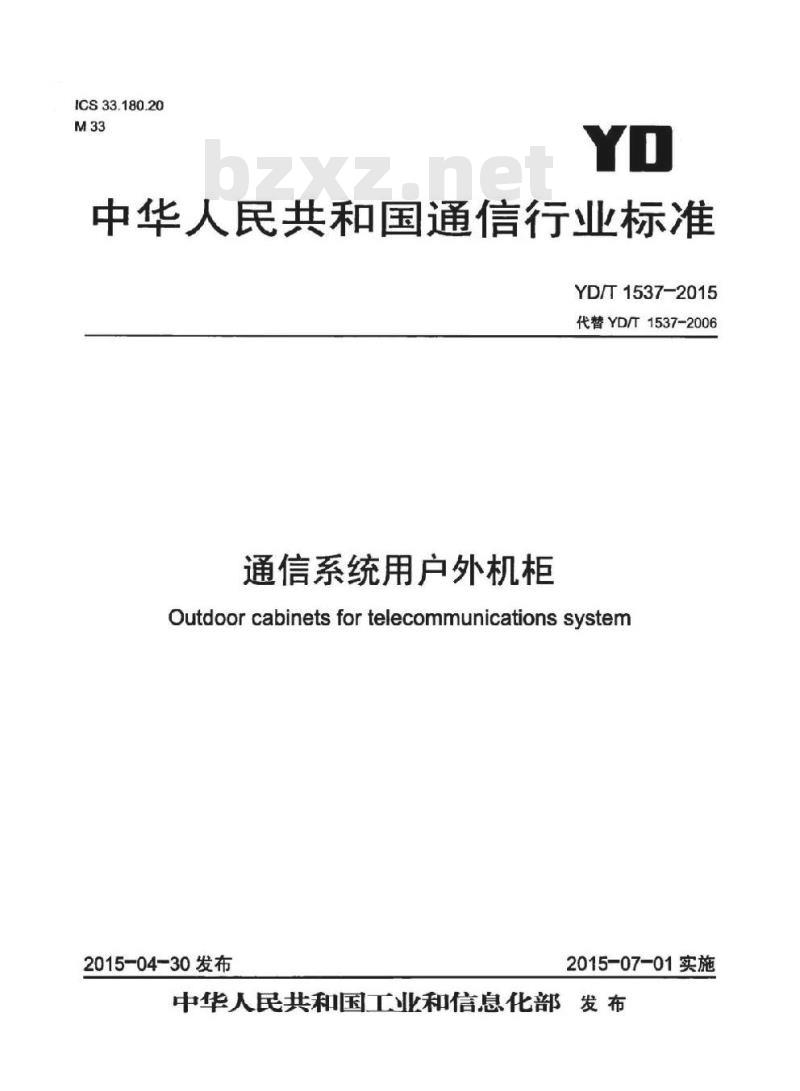

ICS33.180.20
中华人民共和国通信行业标准
YD/T1537-2015
代替YD/1537-2006
通信系统用户外机柜
Outdoor cabinetsfortelecommunications system2015-04-30发布
2015-07-01实施

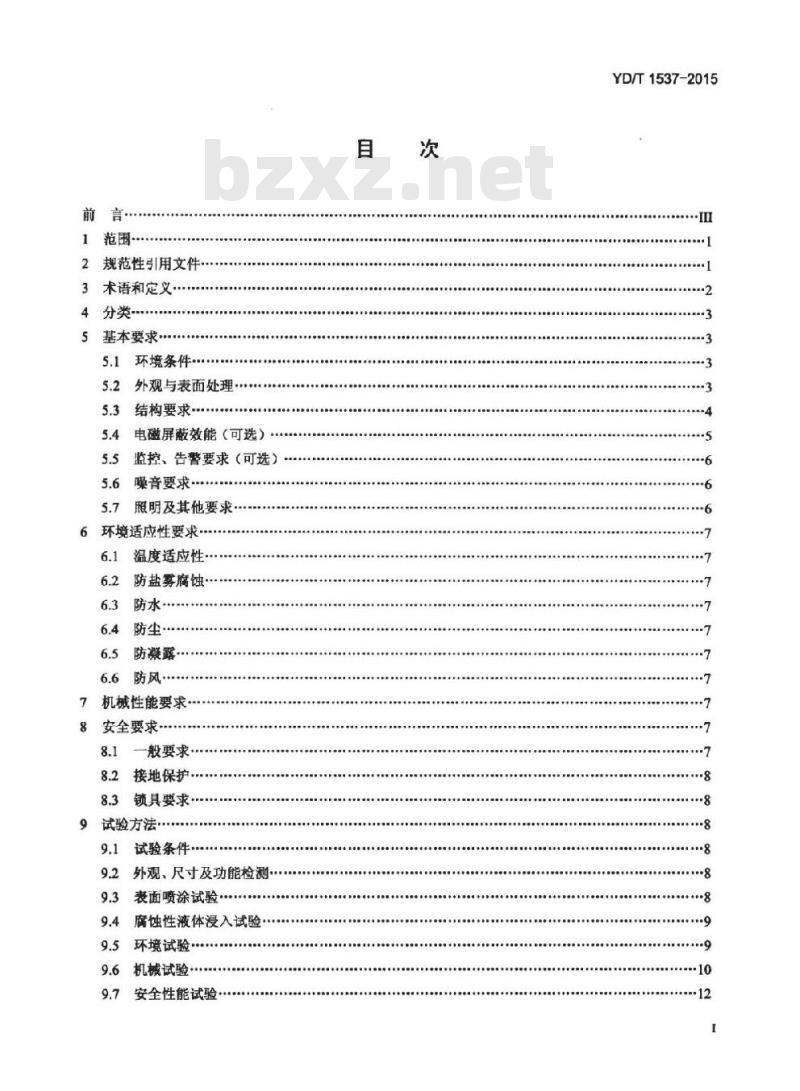

中华人民共和国工业和信息化部发布前言·
1范围·
2规范性引用文件：
3术语和定义
4分类-
5基本要求·
5.1环境条件
5.2外观与表面处理
5.3结构要求
5.4电磁屏蔽效能（可选）
5.5监控、告警要求（可选）
5.6噪音要求
5.7照明及其他要求
6环境适应性要求
6.1温度适应性
防盐雾腐蚀·
6.3防水
6.4防尘
6.5防凝露
6.6防风
7机械性能要求·
8安全要求
8.1一般要求
8.2接地保护，
8.3锁具要求
试验方法
试验条件：
9.2外观、尺寸及功能检测
9.3表面喷涂试验
9.4腐蚀性液体浸入试验
9.5环境试验
机械试验：
安全性能试验
YD/T1537-2015
YD/T1537-2015
电磁屏蔽试验
告警功能试验
9.10噪音测量
照度检查
保温隔热性能试验
检验规则
出厂检验…
型式检验
质量合格分类
抽样方式与判定…
11标志、包装、运输、储存免费标准bzxz.net
包装·
运输和储存·
HiKAoNiKAca

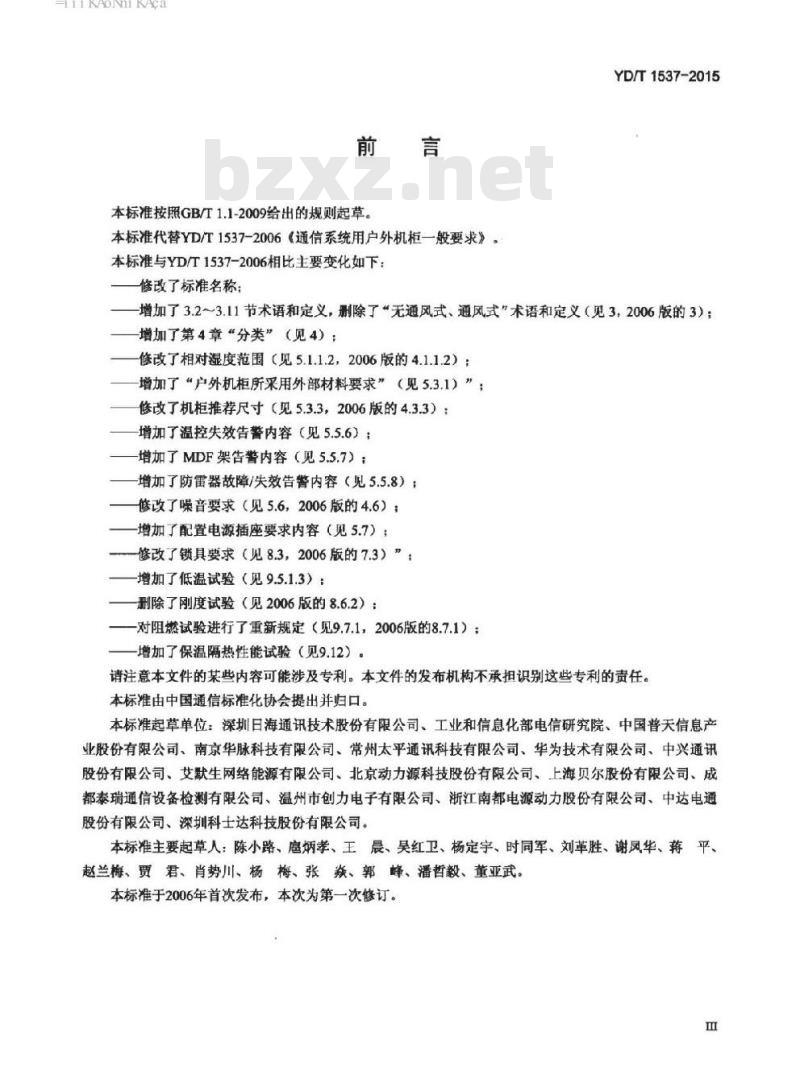

本标准按照GB/T1.1-2009给出的规则起草。本标准代替YD/T1537-2006《通信系统用户外机柜一般要求》。本标准与YD/T1537-2006相比主要变化如下：修改了标准名称：
YD/T1537-2015
增加了3.2～3.11节术语和定义，删除了“无通风式、通风式”术语和定义（见3，2006版的3）；增加了第4章“分类”（见4）：修改了相对湿度范围（见5.1.1.2，2006版的4.1.1.2）；增加了“户外机柜所采用外部材料要求”（见5.3.1）”；修改了机柜推荐尺寸（见5.3.3，2006版的4.3.3）；增加了温控失效告警内容（见5.5.6）：增加了MDF架告警内容（见5.5.7）：增加了防雷器故障/失效告警内容（见5.5.8）：修改了噪音要求（见5.6，2006版的4.6）：增加了配置电源插座要求内容（见5.7）—修改了锁具要求（见8.3，2006版的7.3）”：增加了低温试验（见9.5.1.3）：删除了刚度试验（见2006版的8.6.2）：对阻燃试验进行了重新规定（见9.7.1，2006版的8.7.1）：增加了保温隔热性能试验（见9.12）：请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：深圳日海通讯技术股份有限公司、工业和信息化部电信研究院、中国普天信息产业股份有限公司、南京华脉科技有限公司、常州太平通讯科技有限公司、华为技术有限公司、中兴通讯股份有限公司、艾默生网络能源有限公司、北京动力源科技股份有限公司、上海贝尔股份有限公司、成都泰瑞通信设备检测有限公司、温州市创力电子有限公司、浙江南都电源动力股份有限公司、中达电通股份有限公司、深圳科士达科技股份有限公司。本标准主要起草人：陈小路、廖炳孝、王晨、吴红卫、杨定宇、时同军、刘革胜、谢凤华、蒋平、赵兰梅、贾君、肖势川、杨梅、张焱、郭峰、潘哲毅、董亚武。本标准于2006年首次发布，本次为第一次修订。m
FTiKANiKAca

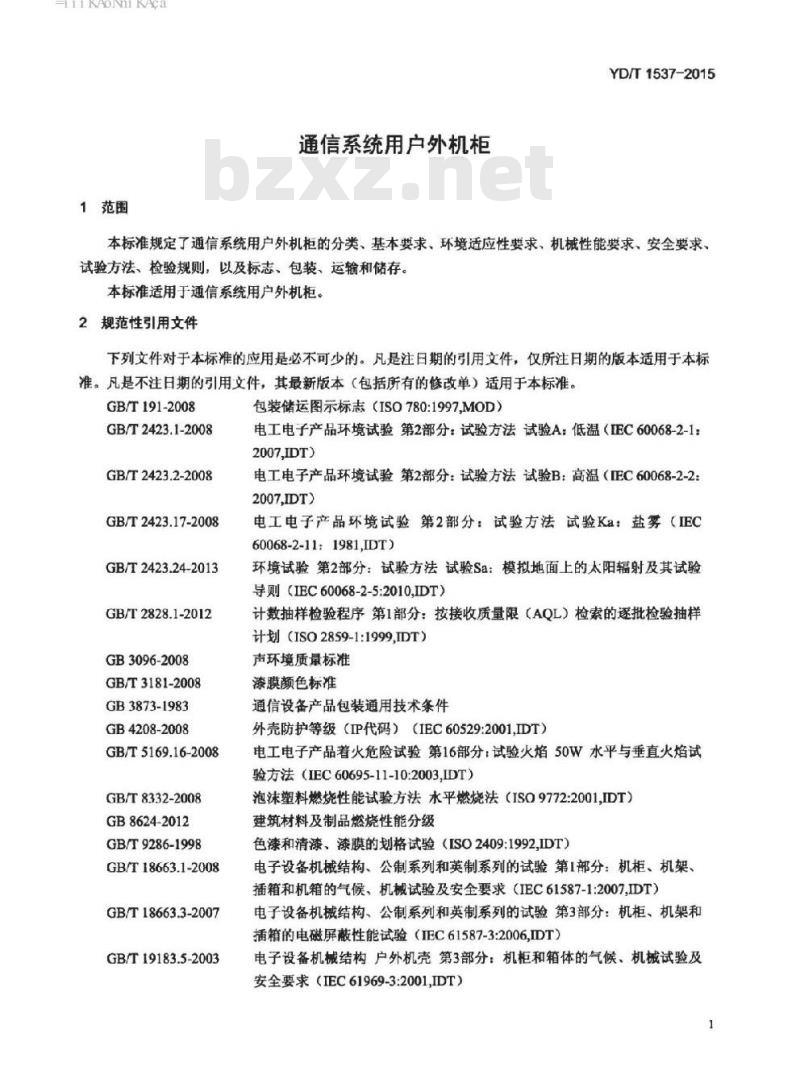

1范围
通信系统用户外机柜
YD/T1537-2015
本标准规定了通信系统用户外机柜的分类、基本要求、环境适应性要求、机械性能要求、安全要求、试验方法、检验规则，以及标志、包装、运输和储存。本标准适用于通信系统用户外机柜。2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。GB/T191-2008
GB/T2423.1-2008
GB/T 2423.2-2008
GB/T2423.17-2008
GB/T2423.24-2013
GB/T2828.1-2012
GB3096-2008
GB/T3181-2008
GB3873-1983
GB4208-2008
GB/T5169.16-2008
GB/T8332-2008
GB8624-2012
GB/T9286-1998
GB/T18663.1-2008
GB/T18663.3-2007
GB/T19183.5-2003
包装储运图示标志（ISO780:1997.MOD）电工电子产品环境试验第2部分：试验方法试验A：低温（IEC60068-2-1：2007,IDT)
电工电子产品环境试验第2部分：试验方法试验B：高温（EC60068-2-2：2007,IDT)
电工电子产品环境试验第2部分：试验方法试验Ka：盐雾（IEC60068-2-11:1981,IDT)
环境试验第2部分：试验方法试验Sa：模拟地面上的太阳辐射及其试验导则（IEC60068-2-5:2010.IDT）计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（ISO2859-1:1999,IDT）
声环境质量标准
漆膜颜色标准
通信设备产品包装通用技术条件外壳防护等级（IP代码）（IEC60529:2001,IDT）电工电子产品着火危险试验第16部分：试验火焰50W水平与垂直火焰试验方法（IEC60695-11-10:2003,IDT）泡沫塑料燃烧性能试验方法水平燃烧法（ISO.9772:2001.IDT）建筑材料及制品燃烧性能分级
色漆和清漆、漆膜的划格试验（ISO2409:1992,IDT）电子设备机械结构、公制系列和英制系列的试验第1部分：机柜、机架、插箱和机箱的气候、机械试验及安全要求（IEC61587-1:2007.IDT）电子设备机械结构、公制系列和英制系列的试验第3部分：机柜、机架和插箱的电磁屏蔽性能试验（IEC61587-3:2006,IDT）电子设备机械结构户外机壳第3部分：机柜和箱体的气候，机械试验及安全要求（IEC61969-3:2001,IDT）1
TiKAoNiKAca
YD/T1537-2015
YD/T2434-2012
GA/T73-1994
3术语和定义
通信用电池恒温柜
机械防盗锁
下列术语和定义适用于本文件。3.1
通信系统用户外机柜TelecommunicationsSystemOutdoorCabinet直接处于气候影响下，由金属或非金属材料制成的，不允许操作者进入操作的柜体。其内部可安装通信系统设备、电源、电池、温控设备及其他配套设备，能为内部设备正常工作提供可靠的机械和环境保护。本标准中简称为“机柜”。3.2
空调型机柜OutdoorCabinetCooledbyAirConditioner采用空调进行温度控制的机柜，其壳体外部空气与机柜设备舱内部空气不进行对流。3.3
热交换器型机柜OutdoorCabinetCooledbyHeatExchanger采用热交换器进行换热的机柜，其壳体外部空气与机柜设备舱内部空气不进行对流。3.4
风扇型机柜OutdoorCabinetCooledbyFan采用风扇强追对流方式进行换热的机柜，其壳体外部空气与机柜设备舱内部空气进行对流。3.5
自然散热型机柜OutdoorCabinetofNaturalHeatDissipation采用非强迫方式进行换热的机柜。3.6
综合接入户外机柜Fixed-LineAccessOutdoorCabinet用于固定通信网络接入的户外机柜。3.7
基站户外机柜WirelessAccessOutdoorCabinet用于移动通信无线接入场合的户外机柜。3.8
一体式机柜IntegratedCabinet
机柜不能拼装组合使用。
组合式机柜ModularCabinet
两个或多个户外机柜能拼装组合使用。3.10
普通型机柜Non-Thermal InsulationCabinet机柜没有采取保温隔热措施。
FTiKANiKAca
保温隔热型机柜ThermalInsulationCabinet机柜采取了保温隔热措施。
过线区CableThreadingArea
线缆（包括电缆和光缆）进出机柜，准备和成端等操作的区域。4分类
通信系统用户外机柜可按以下方式分类：一按应用场合，可分为：综合接入户外机柜、基站户外机柜：YD/T1537-2015
按温控方式，可分为：空调型机柜、热交换器型机柜、风扇型机柜、自然散热型机柜；按保温隔热形式，可分为：普通型机柜、保温隔热型机柜：一按结构形式，可分为：一体式机柜、组合式机柜。5基本要求
5.1环境条件
5.1.1户外环境条件
机柜在设计上应具备承受各种气候环境的能力，包括雨、雪、冰電、风、冰、盐雾、沙尘暴、雷电电磁兼容及不同等级的太阳辐射等。5.1.1.1温度
工作温度范围：—40℃～+55℃：储运温度范围：一40℃~+70℃。5.1.1.2相对湿度
相对湿度范围：5%~95%。
5.1.1.3大气压力
大气压力范围：62kPa~101kPa（近似于海拔0m5000m）。5.1.1.4太阳辐射强度
总辐射强度：≤1120×（1±10%）W/m2。5.1.2内部工作环境条件
由于机柜设备舱的内置通信设备由不同生产厂商提供，设备所要求的工作环境条件各不相同，因此机柜设备舱内部环境条件可根据设备可靠工作的环境条件来确定。5.2外观与表面处理
5.2.1涂层颜色
机柜表面涂层颜色应符合GB/T3181-2008中表2的要求。5.2.2涂层外观
喷涂后的涂层表面应连续、均匀，纹理与相应的标准样板保持一致，且无结瘤、缩孔、起泡、针孔、开裂、剥落、粉化、颗粒、流挂、露底、夹杂脏物等缺陷。对于无喷涂处理的机柜，外表面的光泽和纹理应均匀美观。5.2.3涂层附着力
TiKAoNiKAca
YD/T1537-2015
机柜表面的涂层经附着力试验后，应满足GB/T9286-1998表1中等级1的要求。5.2.4涂层抗冲击
机柜表面的涂层经抗冲击试验后，应无放射状裂纹、缺口等缺陷。5.2.5涂层抗老化
机柜表面的涂层经抗老化试验后，应符合本标准5.2.3条和5.2.4条的要求。5.2.6涂层耐溶剂
机柜表面的涂层经耐溶剂试验后，目测表面不应出现失光、明显掉色和被擦拭的迹象。5.3结构要求
5.3.1机柜材料
5.3.1.1户外机柜所采用外部材料的物理强度及耐化学性能应能达到使用的要求。采用保温隔热性材料时，应选用隔热性好，稳定性高，无毒无害、阻燃的材料，综合传热系数不超过3.5WI（mK）。5.3.12在经过或未经过表面处理后，用于机柜的金属材料均应具备抵抗腐蚀及电化学反应的能力5.3.1.3用于机柜的非金属材料制件应无脱层、空洞等缺陷、5.3.1.4用于机柜的非金属材料制件在经腐蚀性液体浸入试验后应无应力裂纹、无涂层剥落、无蜕皮、无颜色改变。
5.3.1.5机柜非金属材料制件不应腐蚀、破坏其他材料制件。5.3.1.6非金属材料零部件（包括保温隔热性材料、电路板类等）应为自熄性材料，其燃烧性应符合本标准9.7.1阻燃试验的要求。
5.3.1.7所有外露非金属机柜制件应抵抗紫外线，经过模拟太阳辐射试验后，无裂纹、针孔、破损等现象。
5.3.2连接和紧固
机柜不允许采用无防松装置的螺纹连接作为结构和承载连接。5.3.3机柜尺寸
推荐机柜的外形尺寸见表1。厂商也可根据客户要求自定。表1机柜推荐尺寸系列
尺寸代号
H（外形高度）
W（外形宽度）
D（外形深度）
5.3.4设备舱
800、1200、1600、1800、2100....600、800、1000、1200、1600...300、600、700、800、900...
5.3.4.1机柜门打开之后应能保证设备顺利安装和维护。推荐尺寸（mm）
5.3.4.2设备舱机架的安装尺寸，宽度尺寸宜按482.6mm（19in）、533.4mm（21in）、584.2mm（23in）或609.6mm（24in）标准系列化；机架高度尺寸宜按25mm或44.45mm（U制）标准系列化。5.3.4.3当机柜被安置在有限空间内而不能正常开关门时，应采用盖板结构。5.3.5蕾电池舱（可选）
5.3.5.1对于铅酸和胶体蓄电池，空调型机柜和热交换器型机柜中电池舱与其他的机柜舱宜分开，风扇型机柜和自然散热型机柜中电池舱不作分舱要求；对于铁锂电池，电池舱不作分舱要求。5.3.5.2电池舱应有排气装置，以便释放蓄电池产生的危害气体，4
FiKAoNiKAca
5.3.5.3电池舱结构应方便蓄电池的安装、察看和更换以及连线操作。5.3.5.4电池舱内部不允许出现积水。5.3.5.5电池舱禁止采用可能引起火花的机电设备或控制部件。5.3.5.6电池舱应有防虫、鼠等龈齿类动物侵入的装置。5.3.6过线区
5.3.6.1机柜过线区应预留足够的过线容量以满足机柜满配的接线操作要求。YD/T1537-2015
5.3.6.2机柜过线区应考虑线缆引入、固定和接地时操作的便利性、可更换性和可扩容性。5.3.6.3电源线、信号线和光缆应有独立的进线孔，避免相互干扰。5.3.6.4线缆引入孔处应进行密封，防止水和翻齿类动物进入机柜。5.3.6.5当机柜有屏蔽要求时，过线区应考虑增加屏蔽措施。5.3.6.6对于需要提供油机供电的机柜，应考虑专用的过线孔。5.3.7门和门限位装置
5.3.7.1垂直铰链式门及其门限位装置5.3.7.1.1在门处于“打开”状态时，门限位装置应具备限位作用。5.3.7.1.2门的最大开启角度应不小于95°。5.3.7.1.3门和门限位装胃经过1000次开启/关闭重复操作后，应功能完好，无过度的磨损现象。5.3.7.1.4门限位装置在限位状态下应能承受22m/s的风产生的开关门引起的静载荷，无机械破坏或功能失效。
5.3.7.2水平铰链式门及其门限位装置5.3.7.2.1在门处于“打开状态时，门限位装置应具备限位作用。5.3.7.2.2门的最大开启角度应不小于95°，下边缘应高于铰链所在的水平面，提供足够的操作空间。5.3.7.2.3门开启时，应防止外部积水进入设备舱中。5.3.7.2.4在1000次开启/关闭循环操作后，门及门限位装置应保持功能完好、无过度的磨损现象。5.3.8通风口
5.3.8.1风扇型机柜和自然散热型机柜所有通风口应使用纱窗、防尘网或其他装置，防止虫和翻齿类动物侵入。
5.3.8.2纱窗和防尘网或其他装置应有耐腐蚀性。5.3.8.3机柜广商提供的文件应包含纱窗和防尘网的维护或更换操作指南。5.3.9起吊装置
5.3.9.1机柜通过项部、底部或侧部起吊，不允许将起吊装置穿过机柜内部进行起吊。5.3.9.2机柜满载重量超过90kg时，应设计提吊装置（如吊环螺栓、起吊板等），在安装说明中明确规定起吊要求，起吊装置的定位应确保机柜在移动过程中平稳、平衡。5.3.9.3经过提吊试验后，起吊装置应无影响配合或功能的零部件变形或损坏。5.4电磁屏蔽效能（可选）
设备舱的各级屏蔽效能指标规定见表2。5
FiKAoNiKAca
YD/T1537-2015
效能等级
5.5监控、告警要求（可选）
5.5.1门禁告警
表2屏蔽效能等级
最小屏蔽效能
频率范围（30MHz~230MHz）
额率范圈（230MHz~1000MHz）
当机柜中装有门禁告警器时，经门（盖板）的非法侵入应发出侵入告警信号，并能将告警信号传给监控中心。
5.5.2电源失效告警
当机柜中装有电源失效告警装置时，若AC电源失效应发出AC电源失效告警信号，同时将告警信号传给监控中心。
5.5.3烟雾告警
当机柜中安装有烟雾传感器时，若机柜中发生燃烧和出现烟雾时应能发出告警信号，并能将告警信号传给监控中心。
5.5.4水浸告警
当机柜中安装有水浸装置时，若水浸入或淹没规定高度应能发出告警信号，并能将告警信号传给监控中心。
5.5.5温湿度告警
当机柜中安装温度和湿度传感器时，若温度或湿度超出规定范围应能发出高温/低温告警或湿度告警，并能将告警信号传给监控中心。5.5.6温控失效告警
机柜中应装有温控设备失效告警装置，温控设备失效应发出温控设备失效告警信号，同时将告警信号以开关量的方式传给监控中心。5.5.7MDF架告警
机柜中应装有保安单元告警以及当用户线与电力线碰触发生故障的告警，保安单元应发出失效告警信号，同时将告警信息传给监控中心。5.5.8防雷器故障/失效告警
机柜中应装有防雷装置故障/失效告警功能，当防雷器出现故障/失效时应发出告警信号，同时将告警信息传给监控中心。
5.6噪音要求
在关门状态下，距柜体1.5m处，最大噪音应符合下列等级要求：一级：城市居住区域，昼间应小于65dB，夜间应小于55dB；二级：其他区域，应小于76dB。5.7照明及其他要求
5.7.1机柜中操作区域的照度应能满足安装、维护操作要求。5.7.2照明灯具的工作电压应采用直流一48V或交流220V。6
5.7.3机柜中宜配置插接安装或维护操作工具所需的220V电源插座。6环境适应性要求
6.1温度适应性
机柜在经过高低溢和模拟太阳辐射试验后，不应出现以下缺陷a）机柜柜体的翘曲、损伤或损坏、永久变形；b）门、窗及孔口盖板等活动部件开关不灵活或闭锁不可靠；C）涂层、密封等部位的膨胀、开裂、脱落：d）安装件、紧固件的弯曲、松动、移位或损坏：e）金属件的锈蚀或涂覆层脱落：f）其他缺陷。
6.2防盐雾腐蚀
YD/T1537-2015
经盐雾试验后，金属机柜应无腐蚀现象，非金属材料机柜应无防护等级下降的现象。6.3防水
应符合GB4208-2008中的IPX5防水等级要求。6.4防尘
空调型机柜和热交换器型机柜应符合GB4208-2008中的IP5X防尘等级要求。风扇型机柜和自然散热型机柜应符合GB4208-2008中的IP4X防尘等级要求。6.5防凝露
6.5.1当机柜暴露在湿度范围为5%～95%的外部环境中时，机柜内部设备在运行前或运行后应避免凝露产生。
6.5.2当通信设备工作时，不应在设备上形成凝露或凝露滴落在设备上。6.5.3生产商应提供说明书，说明在安装和维护过程中的操作规程6.6防风
在正常使用状态下，机柜应可承受60m/s的强风垂直吹到机柜的最大面，没有任何破坏。7机械性能要求
机柜在经过机械试验和防风试验后，不应出现下列缺陷：a）出现影响形状、配合和功能的变形或损坏，如铰链、锁具、插销等功能损坏；b）脱层、翘曲、戳穿、损坏和永久变形；c）门开关不灵活、不可靠；
d）密封部位的膨胀、开裂、脱落：e）安装件、紧固件的弯曲、松动、移位或损坏；f）门、盖板等活动部件转动不灵活、关（锁）不住、卡死。8安全要求
8.1一般要求
8.1.1机柜应避免在装配、安装、使用和维护过程中可能造成的人身安全隐惠，诸如锋边、毛刺等。7
YD/T1537-2015
8.1.2当周围环境温度为55℃，机柜表面的金属材料不应超过70℃，机柜表面的非金属材料不应超过95℃。
8.2接地保护
8.2.1机柜应设置接地排，其截面积（不包含连接孔）应>16mm2；接地排应至少能连接8条接地线8.2.2机柜的金属部分应互连并接至接地排，任意两点之间的连接电阻应<0.12。8.2.3机柜内其他设备的保护地应接至接地排。8.2.4接地排应从两个不同方向引出连线连接至地网。8.2.5所有接地连线应采用截面积≥16mm2的铜线。8.2.6接地连接点应有清晰的接地标识。8.3锁具要求
所有外门应使用锁具，抗破坏性能应符合GA/T73-1994中的B级要求，宜支持带挂锁。9试验方法
9.1试验条件
除特殊规定外，试验、测量和恢复应在标准的试验大气条件下进行。标准的试验大气条件：
温度为：15℃～35℃；
相对湿度为：45%75%；
一人气压力为：86kPa~106kPa。9.2外观、尺寸及功能检测
9.2.1颜色及外观
日测检验机柜的颜色和外观，表面涂层应符合本标准5.2.1和5.2.2的要求：非金属件应符合本标准5.3.1.3的要求：整体外观应符合本标准8.1.1的要求。9.2.2尺寸
用卷尺或直尺检测机柜外形尺寸和各安装尺寸，应符合本标准5.3.3和5.3.4.2的要求。9.2.3结构及功能
目测机柜各部分的结构和功能，应符合本标准5.3.2、5.3.4～5.3.9的要求。9.3表面喷涂试验
9.3.1附着力试验
按GB/T9286-1998的试验要求进行，试验结果应符合本标准5.2.3的要求。9.3.2抗冲击试验
取200mm×200mm的板材样品，该样品与机柜表面进行相同的表面处理的涂漆试样漆膜朝上平放在冲击试验器的铁砧上，试样受冲击部分距边缘不少于15mm，每个冲击点的边缘相距不少于15mm。用-个直径为15.9mm，重量为1kg的球形冲头，借控制装置固定在滑简上，按压控制钮，冲头以18J的冲击功落于样件上。
同一试样应进行三次冲击试验。试验后用四倍放大镜观察，试验结果应符合本标准的5.2.4要求。9.3.3抗老化试验
