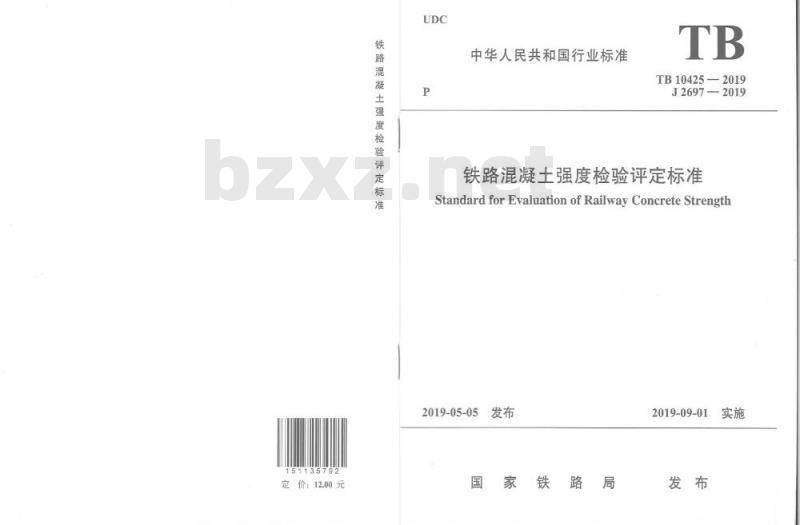

中华人民共和国行业标准
TB10425—2019
J2697—2019
铁路混凝土强度检验评定标准
Standard forEvaluation of Railway Concrete Strength2019-05-05
国家铁
2019-09-01

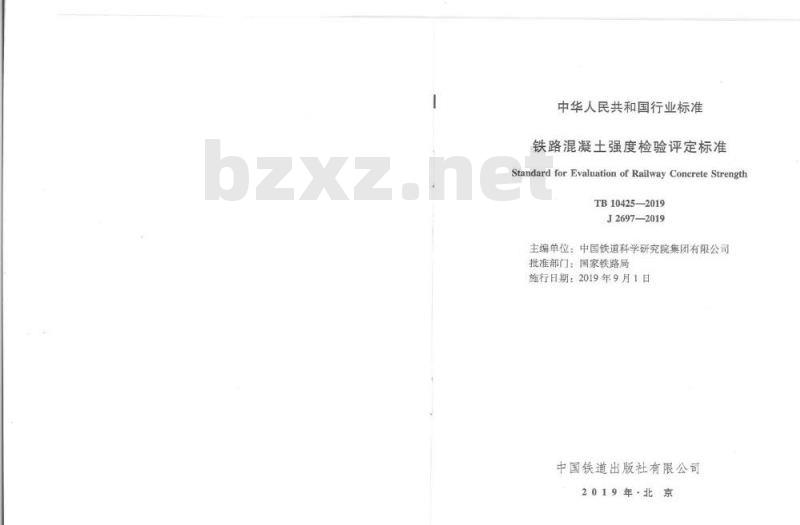

中华人民共和国行业标准
铁路混凝土强度检验评定标准
Standard for Evaluation of Railway Concrete StrengthTB10425—2019
J2697-2019
主绵单位：中国铁道科学研究院集团有限公司批准部门：国家铁路局
施行日期：2019年9月1日
中国铁道出版社有限公司
2019年·北京
中华人民共和国行业标准
铁路混凝土强度检验评定标准
TB10425-2019
J26972019
中国铁道出服社有限公司出服发行（100054，北京市西城区右安门西街8号）出版社网址：http：//uww.tdprees.oom中国铁道出版社印刷厂印
并本：850mm×1168mm1/32印张：L.25字数：26于2019年8月第1版2019年8月第1次印别书号：15113·5792
定价：12.00元
版权所有便权必究

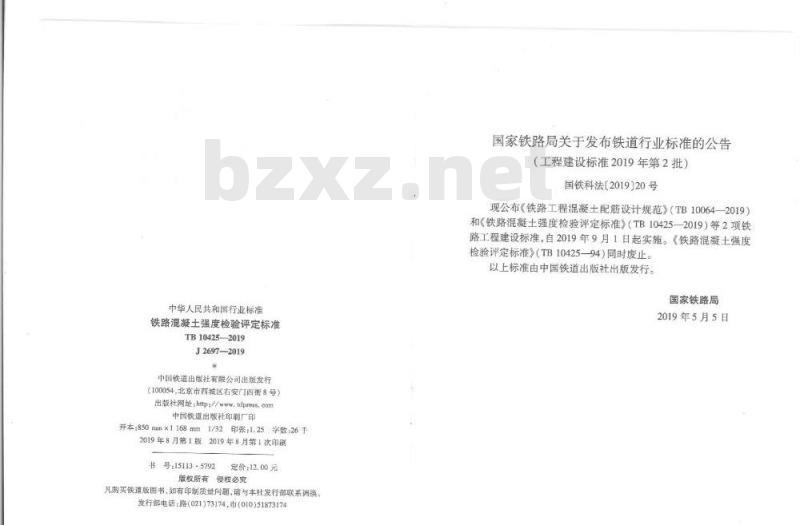

充购买铁道版医书，如有印制质量问题，请与本社发行部联系调换发行部电话：路（021)73174，市（010）51873174国家铁路局关于发布铁道行业标准的公告（工程建设标准2019年第2批）
国铁科法[2019]20号
现公布（铁路工程混凝土配筋设计规范》（TB100642019）和《铁路混凝土强度检验评定标准》（TB10425-2019）等2项铁路工程建设标准，自2019年9月1日起实施。《铁路混凝土强度检验评定标准》（TB10425—94）同时废止。以上标准由中国铁道出版社出版发行。国家铁路局
2019年5月5日

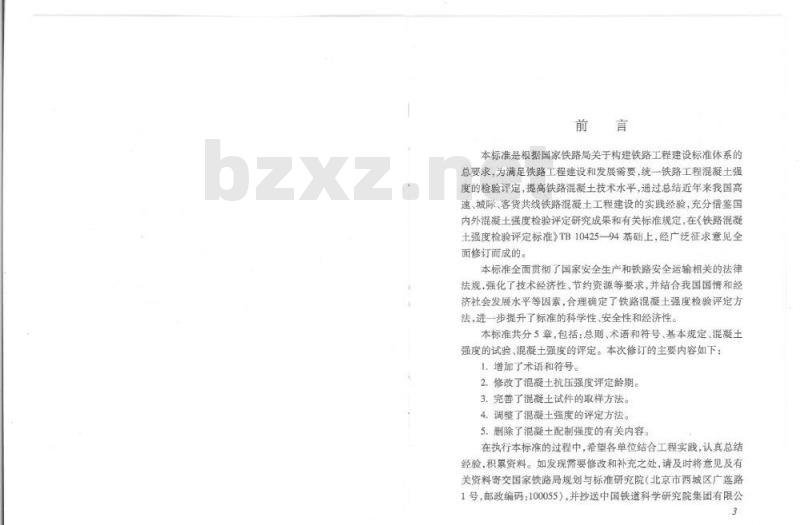

本标准是根据国家铁路局关于构建铁路工程建设标准体系的总要求为满足铁路工程建设和发展需要统一铁路工程混凝士强度的检验评定，提高铁路混凝土技术水平，通过总结近年来我国高速、城际、客货共线铁路混凝士工程建设的实践经验，充分借鉴国内外混凝土强度检验评定研究成果和有关标准规定，在《铁路混凝土强度检验评定标准》TB10425一94基础上，经广泛征求意见全面修订而成的。
本标准全面贯彻了国家安全生产和铁路安全运输相关的法律法规，强化了技术经济性、节约资源等要求，并结合我国国情和经济社会发展水平等因素，合理确定了铁路混凝土强度检验评定方法，进一步提升了标准的科学性、安全性和经济性。本标准共分5章，包括：总则、术语和符号、基本规定、混凝土强度的试验、混凝土强度的评定。本次修订的主要内容如下：1.增加了术语和符号。
2.修改了混凝土抗压强度评定龄期。3.完善了混凝土试件的取样方法。4.调整了混凝土强度的评定方法。5.删除了混凝土配制强度的有关内容。在执行本标准的过程中，希望各单位结合工程实践，认真总结经验，积累资料。如发现需要修改和补充之处，请及时将意见及有关资料寄交国家铁路局规划与标准研究院（北京市西城区广莲路1号，邮政编码：100055），并抄送中国铁道科学研究院集团有限公3
司（北京市海淀区大柳树路2号，邮政编码：100081），供今后修订时参考。
本标准由国家铁路局科技与法制司负责解释主编单位：中国铁道科学研究院集团有限公司。参编单位：北京交通大学、兰州交通大学、中铁十二局集团有限公司、中铁三局集团有限公司、中铁十七局集团有限公司。主要起草人：谢永江、李化建、安明喆、王起才、仲新华、易忠来、黄直久、刘世安、周元、翁智财、渠亚男、余自若、李盛、赵年全、刘东红、张、劲、黄法礼、王月华、冯仲伟、原郭兵、高金焕、王跃其。主要审查人：张仁瑜、刘燕、薛吉岗、余、鹏、杨鹏健、王召枯徐升桥、程慧林、高策、戴颖、张敬雷、石新桥、孙、立、马志富、任为东、沈平、杨育红、邓德华、叶跃忠、郝挺宇、刘、毅、畅亚文、章国辉、陈跃龙、付兆岗、阎培渝、陈改新、王玲、王子明。本标准的历次版本发布情况：《铁路混凝土强度检验评定标准》TB10425—94。

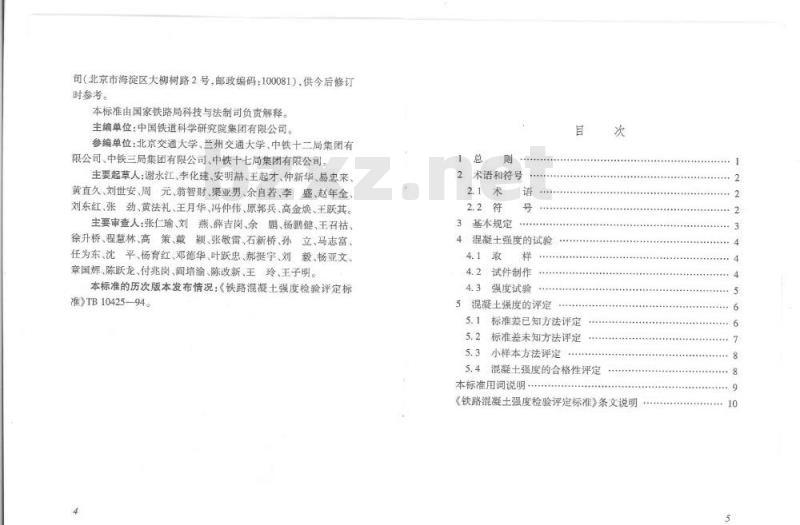

2术语和符号
3基本规定
4混凝土强度的试验
4.2试件制作
4.3强度试验
5混凝土强度的评定
5.1标准差已知方法评定
5.2标准差未知方法评定
5.3小样本方法评定
5.4混凝土强度的合格性评定
本标准用词说明.
《铁路混凝土强度检验评定标准》条文说明2
1.0.1为统一铁路混凝土强度的检验评定方法，保证工程质量，制定本标准
1.0.2本标准适用于铁路混凝土抗压强度的检验评定。1.0.3铁路混凝土强度的检验评定，除应符合本标准外，尚应符合国家现行有关标准的规定。
2术语和符号
2.1术语
2,1.1龄期ageof concrete
自加水搅拌开始至强度试验时混凝土所经历的时间，按天或小时计。
2.1.2合格性评定evaluationofconformity根据一定规则对混避土强度的合格与否进行评定。2.1.3检验期inspectionperiod
为确定检验批次混凝土强度的标准差而规定的统计时段。2.1.4样本容量samplesize
代表检验批次的用于合格性评定的混整土试件组数，2.2符号
同一检验批次混凝土立方体抗压强度的平均值：一混凝土立方体抗压强度标准值；同一检验批次混凝土立方体抗压强度的最小值：标准差已知评定方法中，检验批次混凝士立方体抗压强度的标准差：
标准差未知评定方法中，检验批次混凝土立方体抗压强度的标准差；
合格判定系数；
第组混凝土试件的立方体抗压强度代表值；样本容量。
3基本规定
3.0.1混凝土的强度等级应按立方体抗压强度标准值划分。混避土强度等级应采用符号C与混凝土立方体抗压强度标准值（以MPa计)表示。
3.0.2混凝土立方体抗压强度标准值应为按标准方法制作、养护的边长为150mm的立方体试件，在规定龄期试验测得的混土抗压强度总体分布中，具有不低于95%保证率的强度值。3.0.3预应力混凝士、蒸汽养护混凝土的强度评定龄期可采用28d。钢筋混凝土、素混凝土的强度评定龄期宜采用56d或更长龄期。当设计文件对混凝土强度评定龄期有具体要求时.应按设计文件执行。
3.0.4混凝土的强度应分批次进行检验评定。二个检验批次的混凝土应由强度等级相同、试验龄期相同、生产工艺条件和配合比基本相同的混凝土组成。
3.0.5对大批量、连续施工的混凝土，其强度应按本标准规定的标准差已知或标准差未知的方法进行检验评定。对用量较小的混凝土，其强度可按本标准规定的小样本方法进行检验评定。3.
4混凝土强度的试验
4.1取样
4.1.1混凝土强度试样应在混凝土的浇筑地点随机抽取，取样频率和数量应符合下列规定：
1每一工作班浇筑100㎡同配合比的混凝土，取样不应少于1组。
2每一工作班浇筑的同配合比混凝土不足100m时，取样不应少于1组。
3当一次连续浇筑同配合比混爱士超过1000m时，1000m以内每100m混凝土取样1组，超过部分每200m混凝土取样不应少于1组。
4.1.2每批混凝土试样应制作的试件总组数，除满足本标准第5章规定的混凝土强度评定所必需的组数外，还应留置为检验施工阶段结构或构件混凝土强度所必需的试件。4.2试件制作
4.2.1每次取样应至少制作一组标准养护的混凝土试件。4.2.2每组三个混凝土试件应由同一车的混凝土中取样制作：4.2.3用于强度检验评定的混凝土试件，其成型方法和养护条件应符合现行国家标准《普通混凝土力学性能试验方法标准》GB/T50081的规定。用于结构或构件施工过程控制的混凝土试件.其养护条件可根据混凝土结构或构件所处环境条件确定。4.2.4对于采用蒸汽养护的构件，宜先将其混避土试件随构件进行蒸汽养护：蒸汽养护结束后拆模，再将混凝土试件置人标准养护.4.
条件下缔续养护。混凝土试件的养护龄期为两段养护时间之和。4.2.5当对结构或构件在拆模、出池、预应力筋张拉或放张、出厂、吊装以及施工期间需承受短暂负荷时的混凝土强度进行检验时，其混凝土试件应采用与结构或构件相同的成型方法和养护条件制作。
4.3强度试验
4.3.1混凝土的立方体抗压强度试验应根据现行国家标准《普通混凝土力学性能试验方法标准》GB/T50081的规定执行。每组混凝土试件强度代表值的确定，应符合下列规定：1取三个试件强度的算术平均值作为该组试件的强度代表值。
2当一组试件中强度的最大值或最小值与中间值之差超过中间值的15%时，取中间值作为该组试件的强度代表值。3当一组试件中强度的最大值和最小值与中间值之差均超过中间值的15%时，该组试件的强度不应作为评定的依据。4.3.2混凝土强度评定，应采用150mm×150mm×150mm的标准尺守试件。
5混凝土强度的评定
5.1标准差已知方法评定
5.1.1当凝土的原材料、生产工艺及施工管理水平在较长时间内保持一致，且同一配合比混凝土的强度变异性能保持稳定时，宜采用标准差已知方法进行混凝土强度评定。此时，一个检验批次的样本容量应取连续的4组试件，其强度应同时满足下列要求：m≥fm+0.82a。
foamfa.k0.7oo
fuma0.90f
式中m——同一检验批次混凝土抗压强度的平均值（MPa），精确到0.1MPa；
混凝土立方体抗压强度标准值（MPa），精确到fo
前一检验期内同一配合比混凝土试件的抗压强度的标准差（MPa），精确到0.01MPa：当g，计算值小于2.5MPa时，应取2.5MPa；
同一检验批次混凝土抗压强度中的最小值（MPa），精确到0.1MPa。
5.1.2检验批次混凝土立方体抗压强度的标准差，应根据前一个检验期内同一品种混凝土试件的强度数据，按下列公式确定：fau-nm
式中fo—前一检验期内同一配合比的第i组混凝土试件的.6.
立方体抗压强度代表值（MPa），精确到0.1MPa：一前一检验期内样本容量不应少于48组。前一检验期不应少于60d，也不宜超过90d。5.2标准差未知方法评定
5.2.1当混凝土的原材料、生产工艺及施工管理水平在较长时间内不能保持一致，且同一配合比混凝土的强度变异性又不能保持稳定时，或在前一检验期内同一配合比混凝土没有足够的数据能确定检验批次混凝土的抗压强度标准差时，应采用标准差未知方法进行混凝土强度评定。此时，一个检验批次应由10组或10组以上混凝土试件组成，其强度应同时满足下列要求：mfa+A,St
faminAsfk
(5.2.1-1)
(5.2.1—2)
式中S.——同一检验批次混土立方体抗压强度的标准差（MPa），按本标准第5.2.2条计算，精确到0.01MPa当S计算值小于2.5MPa时，应取2.5MPa；合格判定系数，按表5.2.1取用。表5.2.1标准差未知方法评定混凝土强度的合格判定系数试件组数
10 ~14
15 ~19
5.2.2同一检验批次混凝土立方体抗压强度的标准差S应按下列公式计算：
式中f
一本检验期内第组混凝土试件的立方体抗压强度代表值（MPa），精确到0.1MPa
一本检验期内的样本容量（n≥10）。5.3小样本方法评定wwW.bzxz.Net
5.3.1当用于评定的样本容量小于10组时，可采用小样本方法评定混凝土强度。
5.3.2按小样本方法评定时，混凝土强度应同时满足下列要求：m,≥afa.k
fea.mn≥Afa.k
合格判定系数，按表5.3.2取用。(5.3.2—1)
(5.3.2—2)
表5.3.2小样本方法评定混凝土强度的合格判定系数混凝土强度等级
5.4混凝土强度的合格性评定
5.4.1当混凝土强度经检验能满足本标准第5.1.1条或第5.2.1条或第5.3.2条的要求时，则应评定该批混凝土强度为合格；当不能满足上述要求时，则应评定该批混凝土强度为不合格。5.4.2对评定为不合格批的混凝土，可按国家现行的有关标准进行处理。
5.4.3对结构或构件在拆模、出池、预应力张拉或放张、出厂、吊装以及施工期间需要短暂负荷时的混凝土强度进行评定，应满足设计要求或现行铁路行业标准的有关规定。.8
本标准用词说明
执行本标准条文时，对于要求严格程度的用词说明如下，以便在执行中区别对待。
1.表示很严格，非这样做不可的用词：正面词采用“必须”，反面词采用“严禁”。2.表示严格，在正带情况均应这样做的用词：正面词采用“应”，反面词采用“不应”或“不得”。3.表示允许稍有选择，在条件许可时首先应这样做的用词：正面词采用“宜”，反面词采用“不宜”。4.表示允许有选择，在一定条件下可以这样做的，采用“可”。9
《铁路混凝土强度检验评定标准》条文说明
本条文说明系对重点条文的编制依据、存在的问题以及在执行过程中应注意的事项等予以说明，不具备与标准正文同等的法律效力，仅供使用者作为理解和把握标准规定的参考。为了减少篇幅，只列条丈号，未抄录原条文。
1.0.1混凝土强度是影响混凝土结构可靠性的重要因素，也是混凝土结构设计的主要指标，为保证铁路工程混凝士结构的可靠性，必须进行混凝土的生产控制和合格性评定。本标准是关于铁路工程混凝土抗压强度合格性评定的具体规定，对保证铁路混凝土工程质量、提高混凝土生产管理水平等都具有重大作用。1.0.2本标准造用范围是按与铁路工程相关专业设计规范相配套的原则确定的，通带包括桥涵、隧道、路基、轨道等按铁路工程相关专业结构设计规范设计的混凝土工程。铁路房屋建筑工程及其他相关专业工程的混凝土强度是按《混凝土强度检验评定标准》CB/T50107评定的。
3.0.1~3.0.2混凝士强度等级由符号C和混凝土强度标准值组成。等级以5MPa分段划分，并以其下限值作为示值。铁路工程中使用混凝土大多数为C30~C60，少量附属工程采用C20或C25混凝土，轨道板、轨枕、梁体多采用C50及以上等级混凝土。中国、德国、英国、俄罗斯等混凝土抗压强度评定采用尺寸为150mm的立方体试件，表示符号为C：美国、法国、加拿大，澳大利亚、新西兰等采用@150mm×300mm圆柱体试件，表示符号为B，按10.
照《混凝土一按强度分级标准》IS03893标准，立方体试件和圆柱体试件混凝土强度标准值见说明表3.0.1。说明表3.0.1ISO按抗压强度划分的抗压强度等级表混凝土强度等级
C16/20
C20/25
C25/30
C30/35
C35/40
C40/45
CA5/50
C50/55
混衡土强度标准催（MPa）
150mm×300mm
柱体试件
150mm×150 mm×150mm
立方体试件
铁路工程现浇结构混凝土多掺人大量的矿物掺合料，氯盐3.0.34
环境、化学侵蚀环境下结构混凝土多采用大掺量矿物掺合料混凝土，掺矿物掺合料混凝土早期强度发展较慢，但后期强度持续增长，为充分发挥掺矿物掺合料混凝土后期强度功效，本标准将混凝土强度验收龄期由原标准中28d修改为：“预应力混凝土、蒸汽养护混凝土的强度评定龄期可采用28d。钢筋混凝土、索混凝土的强度评定龄期宜采用56d或更长龄期。当设计文件对混凝土强度评定龄期有具体要求时，应按设计文件执行。”3.0.4~3.0.5调研了国内外混凝土强度检验评定相关标准。国外标准有欧盟的《混凝土标准》BSEN206、美国的《钢筋混凝土建筑规范》ACI318、日本的《钢筋混凝土工程》JASS5：国内标准有《混凝士强度检验评定标准》CB/T50107、《水运工程混凝土质量控制标准》JTS202-2、《水运工程混凝土施工规范》JTS202、公路桥涵施工技术规范》JTG/TF50、《水工混凝土施工规范》DL/T.1.
5144等。综合国内外混凝土强度评定标准异同如下：一是在施工管理水平表征方面，从施工管理水平的反映形式上来看，欣盟的《混凝土标准》BSEN206、美国的《钢筋混凝土建筑规范》ACI318、我国的《混凝土强度检验评定标准》GB/T50107、《水运工程混凝土质量控制标准》JTS202-2和《水运工程混凝土施工规范》JTS202均来用标准差来反映施工管理水平，而日本的《钢筋混凝土工程》JASS5和我国《水工混凝土施工规范》DLT5144则用变异系数来反映施工管理水平。二是在强度评定形式方面，欧盟的《混凝土标准》BSEN206和美国的《钢筋混凝土建筑规范》ACI318采用若干试样的平均值与任一值作为验收函数；日本的《钢筋混凝土工程》JASS5我国的《混凝土强度检验评定标准》GB/T50107、《水运工程混凝土质量控制标准》JTS202-2、《水运工程混凝土施工规范）JTS202和《水工混凝土施工规范》DL/T5144采用若干试样的平均值与最小值作为验收函数。国内外混凝土强度评定标准见说明表3.0.4—1和说明表3.0.4—2。说明表3.0.4-1
国家或地区
BSEN206—2013
DIN1045-2016
BS53281990
混醛土类别
新配混覆土
连续浇筑
混凝士
新配高强
混器士
连续浇筑高强
新配视凝土
国外混凝土强度评定标准
最小值
U。为混凝土强度
最小值）
fafa-4
faafa-5
为混凝土强度
最小值
平均值
h>fa+4a为很凝土强度均
值：。为抗压组度标准值）
_/+1.48g（为样本标准
fmfa+5U为所有试件的平
均强度：14为机压强度标准值）m>a+L48g（0.为样本标
准差）
m）2/a+4(m为样本平均值：
为抗压强度标准值）
国家或地区
BS 5328—1990
JASS5—2009
AC318--2011
混凝土强度
检验评定标准)
GB/TS01072010
水运工程混泽十
质量控制标准》
JTS202-2—2011
混疑土类别
连续滤筑
缇凝士
≤5.000psi
f:>5.000ps
续说明表3.0.4—1
最小值
平均值
m>a+1.48g(g为样本标准
fana0.8f.
（C,为变异系数：n为样本容量：为混凝土强度等级）
+1345和=+2335
-500取大值
为混凝土需求平均抗压强
度：下为混能土强度等级;S,为样本标准差：单位为pei)
f=f+1.34s和=0.9+
2.335,取大值
说明表3.0.42
国内混凝土强度评定标准
最小值
平均值
mfu+0.7a(m为试
件立方体抗压驱度平均值：
me为试件立方体抗压强度
fafa.k-0.7a
组数n≥5
fmfk-Co
最小值：，为混凝土立方体
抗压强度标准值：0为检验
批立方体抗压强度标准差）
ma-Suafo(m为试件
立方体抗压强度平均值：
.为试件立方体抗压强度
最小值：为混疑土立方体
抗压强度标准值：S，为同一检
验批立方体抗压强标准差：
C为合格评定系数：为检
验批立方体抗压强度标准差）
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
