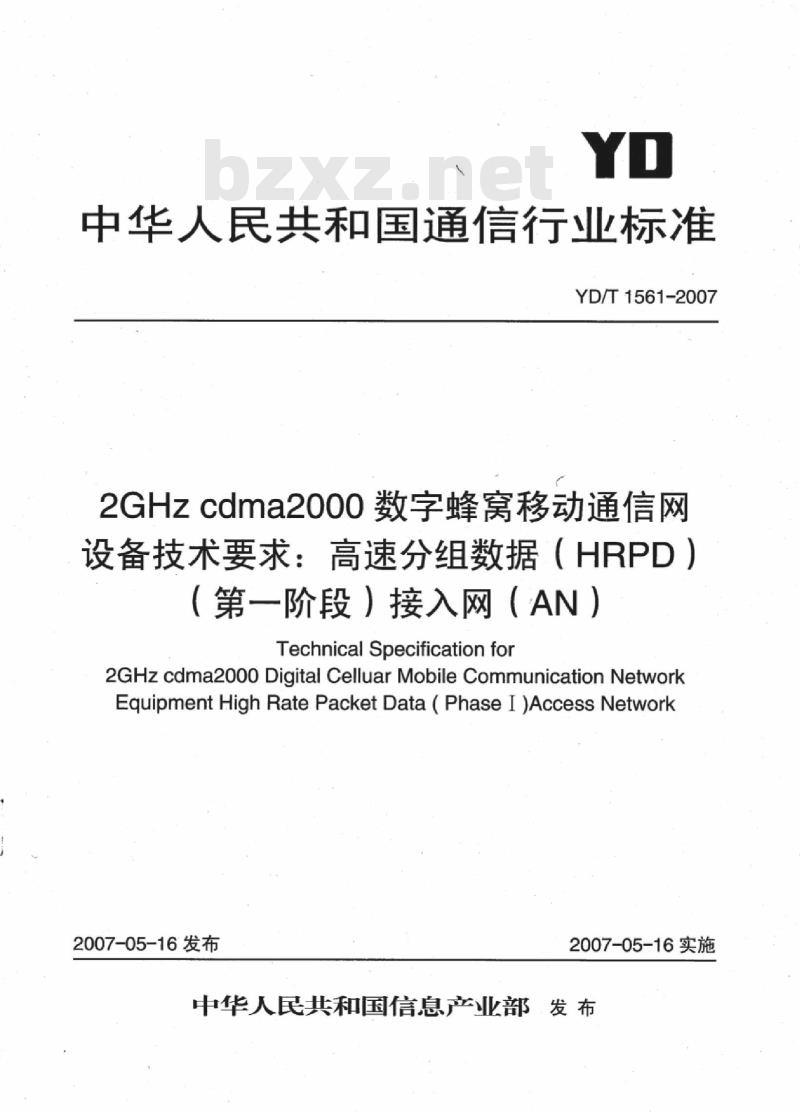

中华人民共和国通信行业标准
YD/T1561-2007
2GHzcdma2000数字蜂窝移动通信网设备技术要求：高速分组数据（HRPD）（第一阶段）接入网（AN）
TechnicalSpecificationfor
2GHz cdma200oDigital CelluarMobileCommunicationNetworkEquipmentHighRatePacketData(PhaseI)AccessNetwork2007-05-16发布
2007-05-16实施
中华人民共和国信息产业部发布前

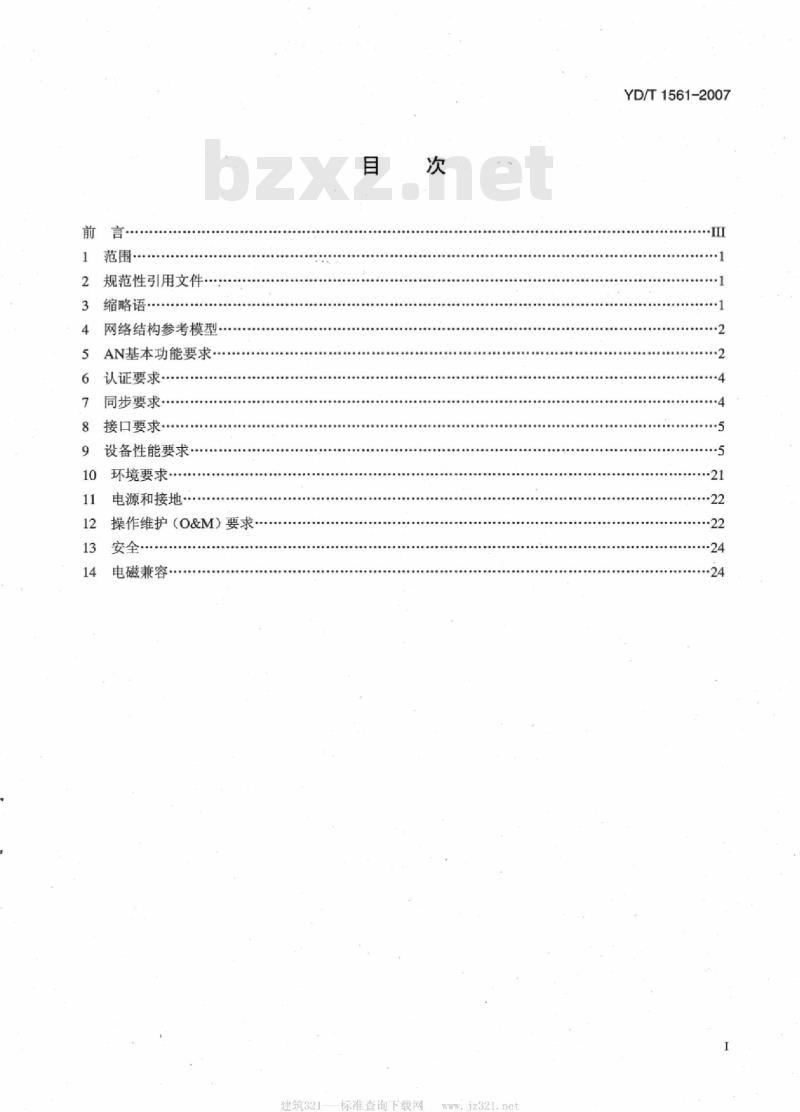

范围·
规范性引用文件
缩略语·
网络结构参考模型
AN基本功能要求·
认证要求
同步要求·
接口要求·
设备性能要求
环境要求
电源和接地
操作维护（O&M）要求
电磁兼容
建筑321
标准查询下载网
YD/T1561-2007
YD/T1561-2007

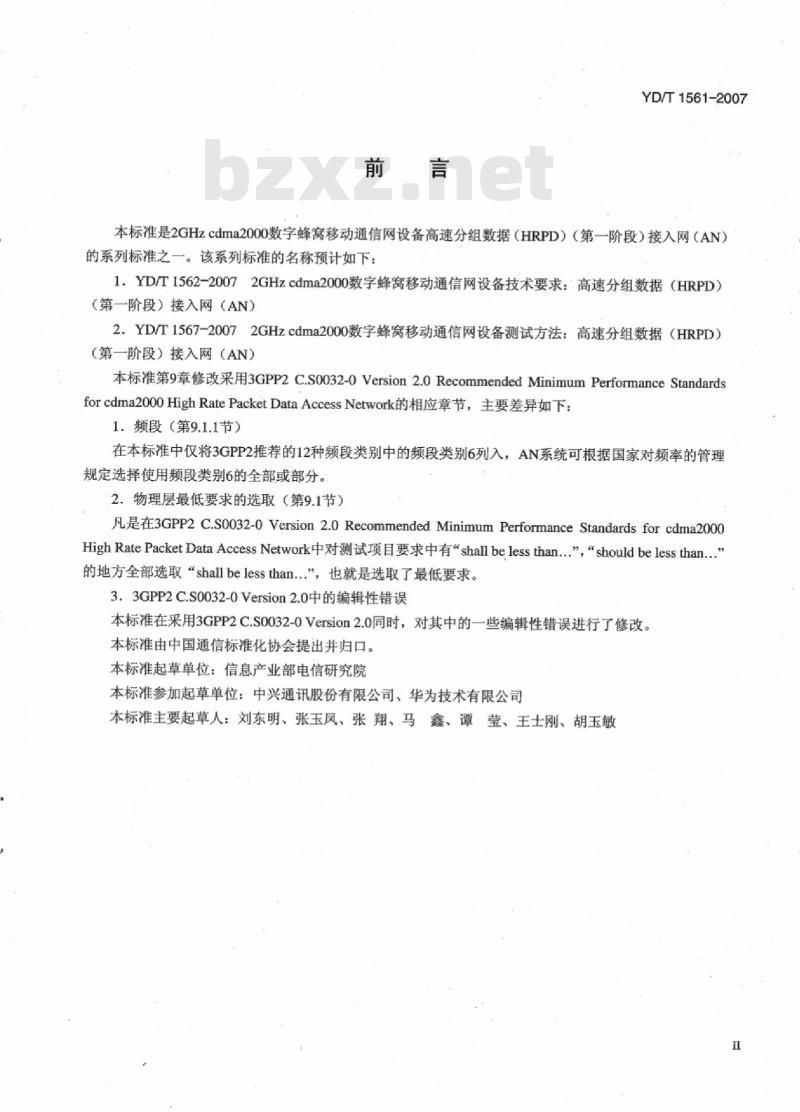

本标准是2GHzcdma2000数字蜂窝移动通信网设备高速分组数据（HRPD）（第一阶段）接入网（AN）的系列标准之一。该系列标准的名称预计如下：1.YD/T1562-20072GHzcdma2000数字蜂窝移动通信网设备技术要求：高速分组数据（HRPD）（第一阶段）接入网（AN）
2.YD/T1567-20072GHzcdma2000数字蜂窝移动通信网设备测试方法：高速分组数据（HRPD）（第一阶段）接入网（AN）
本标准第9章修改采用3GPP2C.S0032-0Version2.0RecommendedMinimumPerformanceStandardsforcdma2oooHighRatePacketDataAccessNetwork的相应章节，主要差异如下：1.频段（第9.1.1节）
在本标准中仅将3GPP2推荐的12种频段类别中的频段类别6列入，AN系统可根据国家对频率的管理规定选择使用频段类别6的全部或部分。2.物理层最低要求的选取（第9.1节）凡是在3GPP2C.S0032-0Version2.0RecommendedMinimumPerformanceStandardsforcdma2000HighRatePacketData Access Network中对测试项目要求中有shall be less than...\,，“should be less than...\的地方全部选取“shallbelessthan...\，也就是选取了最低要求。33GPP2C.S0032-0Version2.0中的编辑性错误本标准在采用3GPP2C.S0032-0Version2.0同时，对其中的一些编辑性错误进行了修改。本标准由中国通信标准化协会提出并归口。本标准起草单位：信息产业部电信研究院本标准参加起草单位：中兴通讯股份有限公司、华为技术有限公司本标准主要起草人：刘东明、张玉凤、张翔、马鑫、谭莹、王士刚、胡玉敏1范围
YD/T1561-2007

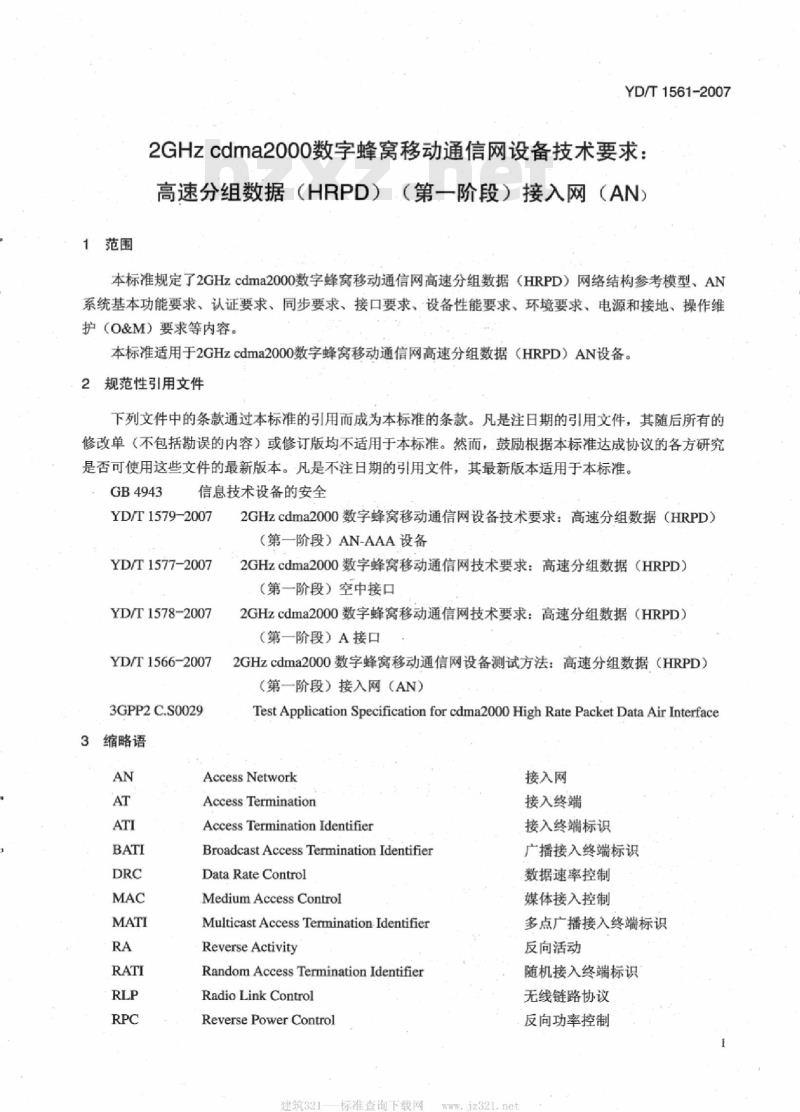

2GHzcdma2000数字蜂窝移动通信网设备技术要求：高速分组数据（HRPD）（第一阶段）接入网（AN）本标准规定了2GHzcdma2000数字蜂窝移动通信网高速分组数据（HRPD）网络结构参考模型、AN系统基本功能要求、认证要求、同步要求、接口要求、设备性能要求、环境要求、电源和接地、操作维护（O&M）要求等内容。
本标准适用于2GHzcdma2000数字蜂窝移动通信网高速分组数据（HRPD）AN设备。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB4943
信息技术设备的安全
YD/T1579-2007
YD/T1577-2007
YD/T1578-2007
YD/T1566-2007
3GPP2C.S0029
3缩略语
2GHzcdma2000数字蜂窝移动通信网设备技术要求：高速分组数据（HRPD）（第一阶段）AN-AAA设备
2GHzcdma2000数字蜂窝移动通信网技术要求：高速分组数据（HRPD）（第一阶段）空中接口
2GHzcdma2000数字蜂窝移动通信网技术要求：高速分组数据（HRPD）（第一阶段）A接口
2GHzcdma2000数字蜂窝移动通信网设备测试方法：高速分组数据（HRPD）（第一阶段）接入网（AN）
Test Application Specification for cdma2000 High Rate Packet Data Air InterfaceAccess Network
Access Termination
AccessTerminationIdentifier
BroadcastAccessTerminationIdentifierData Rate Control
MediumAccessControl
MulticastAccessTerminationIdentifierReverse Activity
RandomAccessTerminationIdentifierRadio Link Control
ReversePowerControl
建筑321
一标准查询下载网
W.1z321.06
接入网
接入终端
接入终端标识
广播接入终端标识
数据速率控制
媒体接入控制
多点广播接入终端标识
反向活动
随机接入终端标识
无线链路协议
反向功率控制
YD/T1561-2007
Reverse Rate Indicatior
Signaling Link Protocol
Signaling Network Protocol
Unicast Access Termination Identifier4网络结构参考模型
反向速率指示
信令链路协议
信令网协议
单点广播接入终端标识
结构参考模型在图1中给出。本标准规定了图中阴影部分的功能和性能要求。HRPD无线网络
ma20001x无线网络
cdma2000
edma2000
图1HRPD网络结构示意图
HRPDBTS与HRPDBSC合称AN。
PCF可以和HRPDBSC合设，也可以独立于HRPDBSC之外。一个HRPDBSC可以控制多个HRPDBTS。
在HRPDBSC和HRPDBTS之间暂时不进行详细的功能分配。5AN基本功能要求
5.1AN应支持的物理信道类型
HRPDAN应支持下列前向、反向物理信道：前向信道包括导频信道、MAC信道、控制信道和业务信道。其中MAC信道包括反向活动信道、DRCLock信道、反向功率控制信道。反向信道包括反向接入信道和反向业务信道。其中反向接入信道包括反向导频信道和反向数据信道：反向业务信道包括反向导频信道、反向MAC信道（包括速率指示器信道和反向数据速率控制信道）、反向ACK信道、反向数据信道。
AN应能够对上述前、反向信道进行正确的信道编码和解码。5.2.扇区/小区
AN应能支持全向小区和多载频/多扇区灵活配置。5.3传输链路管理
AN应支持与PDSN间传输链路的管理。AN应支持HRPDBSC与HRPDBTS间的传输链路管理。AN应支持HRPDBSC与HRPDBSC间的传输链路管理。5.4无线信道管理功能
AN应能对前、反向信道进行信道的配置。AN应支持前向38.4kbit/s~2.4576Mbit/s的不同数据业务速率。AN应支持反向业务信道峰值153.6kbit/s的分组数据传输。5.5无线资源指示
YD/T1561-2007
在进行查询时，AN应能报告指定小区无线信道的实时状况。包括当前无线资源的使用情况（如MACIndex和反向解调资源等的占用和空闲情况报告以及物理层前、反向瞬时吞吐量报告等）。5.6，业务测试
AN应能支持测试所使用的测试协议：前向：前向测试应用协议（FTAP）：反向：反向测试应用协议（RTAP）。测试应用协议的要求见3GPP2C.S0029。AN应支持吞吐量、同时接入的用户数量测试。AN应能对用户的收、发信令进行监测。AN应支持对指定用户的信令、业务（吞吐量、速率、PER等）监测。5.7测量
AN应能接收来自AT的前向链路测量信息并进行分析处理。AN应能监测反向链路的信道状况并进行分析处理。5.8切换
5.8.1HRPD网内的切换
如果支持SimpleIP：
AN应支持同一PDSN下不同PCF之间的休眠切换：AN应支持反向软切换：
AN应支持同一PDSN下不同PCF之间的激活切换：如果支持MobileIP，AN在支持上述PCF间切换的同时还应支持：PDSN之间的休眠切换：
PDSN之间的激活切换：
5.8.2HRPD网与cdma20001x网间的数据切换AN应支持cdma20001x/HRPD双模终端在cdma20001x和HRPD之间的切换。如果支持SimpleIP：
应支持cdma20001x/HRPD双模终端从HRPD网络到cdma20001x网络的同一PDSN下不同PCF之间的休眠切换；
应支持cdma20001x/HRPD双模终端从HRPD网络到cdma20001x网络的同一PDSN下不同PCF之间的激活切换：
应支持cdma20001x/HRPD双模终端从cdma20001x网络到HRPD网络的同一PDSN下不同PCF之间的休眠切换；
应可选支持cdma20001x/HRPD双模终端从cdma20001x网络到HRPD网络的同一PDSN下不同PCF之间的激活切换；
如果支持MobileIP：
建筑321
标准查询下载网
YD/T1561-2007
应支持cdma20001x/HRPD双模终端从HRPD网络到cdma20001x网络的不同PDSN下不同PCF之间的休眠切换；
应支持cdma20001x/HRPD双模终端从HRPD网络到cdma20001x网络的不同PDSN下不同PCF之间的激活切换：
应支持cdma20001x/HRPD双模终端从cdma20001x网络到HRPD网络的不同PDSN下不同PCF之间的休眠切换；
应支持cdma20001x/HRPD双模终端从cdma20001x网络到HRPD网络的不同PDSN下不同PCF之间的激活切换；
5.9维护功能
AN应支持HRPDBSC、BTS故障定位；AN应支持HRPDBSC、BTS再配置：AN应支持HRPDBSC软件更换。
5.10功率控制功能
AN应该支持对AT的闭环和开环功率控制。在HRPDBSC可以设置目标PER值。5.11数据呼叫状态转换
AN应支持数据激活、休眠、空（null）状态之间的转换。包括AN或AT发起的由激活向休眠状态的转换，PDSN或AT发起的由休眠向激活状态的转换、休眠状态向空状态的转换、激活状态向空状态的转换。
5.12空间分集
AN应支持接收分集功能；
AN可以选择支持发送分集功能。6认证要求
AN系统应配合ANAAA进行无线接入网的认证。ANAAA的设备要求参见YD/T1579-2007《2GHzcdma2000数字蜂窝移动通信网设备技术要求：高速分组数据（HRPD）（第一阶段）AN-AAA设备》。7同步要求
7.1无线同步要求
每个HRPDBTS都应装有GPS接收机，以保证系统时间同步。7.2网络侧同步要求
HRPDBSC应能从分组网获取时间同步信息。PDSN的同步时钟由cdma20001x分组网上的NTP（networktimingprotocal）服务器提供同步时钟。8接口要求
8.1空中接口
YD/T1561-2007
AN到AT的空中接口应符合YD/T1577-2007《2GHzcdma2000数字蜂窝移动通信网技术要求：高速分组数据（HRPD）（第一阶段）空中接口》的规定。AN应支持符合该空中接口标准的所有类型移动台的操作。
8.2A接口
HRPDBSC（含PCF模块）与PDSN的接口、HRPDBSC与ANAAA以及HRPDBSC之间的接口应符合YD/T1577-2007《2GHzcdma2000数字蜂窝移动通信网技术要求：高速分组数据（HRPD）（第一阶
段）A接口》的规定。
9设备性能要求
本章中所列出的各项指标仅仅是AN的主要技术指标。具体指标及测试方法详见YD/T1566-2007《2GHzcdma2000数字蜂窝移动通信网设备测试方法：高速分组数据（HRPD）（第一阶段）接入网（AN）》。9.1物理层最低标准
9.1.1频段
AN系统应根据国家无线电管理部门的要求选择使用下列频段的全部或部分：基站接收（RX）
基站发送（TX）
9.1.2接收机最低标准
9.1.2.1接入试探捕获
1920MHz1980MHz
2110MHz~2170MHz
AN应满足在表1和表2设置条件下接入试探失败率小于表3中的最大值，可信度为90%。表1信道模拟器配置
测试#
ior/loe（每个RF端口）
I（每个RF端口）
Data Ep
Pilot Ee
（每个RF端口）
（每个RF端口）
表2接入试探捕获测试参数
dBm/1.23MHz
信道模拟器配置数量
NIA(AWGN)
3（100km/h，3径）
4（3km/h，1径）
测试1
注：数据E/N和导频EJI。的数值是从表中的参数计算得到，不是可以设置的参数建筑321Www.bzxZ.net
标准查询下载网
测试2
测试3
YD/T1561-2007
情况#
9.1.2.2反向业务信道解调
数据信道解调性能
9.1.2.2.1
表3．最大接入试探失败率
每个RF输入端口的数据E/N（dB）-0.36
最大失败率
AN应满足在表4至表8设置条件下每个测试PER不超过表9至表12中规定的分段线性PER曲线，可信度为95%。
表4信道模拟器配置
情况井
io/ac（每个RF端口）
（每个RF端口）
Data Rate
DataEp
Pilot E
（每个RF端口）
（每个RF端口）
信道模拟器配置数量
NIA（AWGN，无闭环功率控制）
NIA（AWGN，有闭环功率控制）
1（8km/h，2径，有闭环功率控制）3（30km/h，1径，有闭环功率控制）4（100km/h，3径，有闭环功率控制）2（3km/h，1径，有闭环功率控制）表5数据信道解调性能测试参数（情况1）单位
dBm/1.23MHz
kbit/s
测试1
测试2
情况1
测试3
注：数据E/N和导频EJI。的数值是从表中的参数计算得到，不是可以设置的参数测试4
测试5
i/。（每个RF端口）
loe（每个RF端口）
Data Rate
Data Ep
PilotE
（每个RF端口）
（每个RF端口）
表6数据信道解调性能测试参数（情况2）单位
测试6
dBm/1.23MHz
kbit/s
测试7
注：数据E/N和导频EJI。的数值是从表中的参数计算得到，不是可以设置的参数情况2
测试8
表7数据信道解调性能测试参数（情况3和4）参数
io/Lo（每个RF端口）
Ioe（每个RF端口）
Data Rate
DataEh
Pilot Ee
（每个RF端口）
（每个RF端口）
dBm/1.23MHz
kbit/s
测试11
情况3
测试12
注：数据E/N.和导频EJI。的数值是从表中的参数计算得到，不是可以设置的参数表8数据信道解调性能测试参数（情况5和6）参数
ior/oc（每个RF端口）
1o（每个RF端口）
Data Rate
DataEp
Pilot E
（每个RF端口）
（每个RF端口）
dBm/1.23MHz
kbit/s
测试15
情况5
测试16
注：数据E/N,和导频EJ/。的数值是从表中的参数计算得到，不是可以设置的参数表9
9.6kbit/s
19.2kbit/s
数据信道解调性能最低标准（情况1）每RF输入端口数据E/N（dB）
建筑321
标准查询下载网
YD/T1561-2007
测试9
情况4
测试13
情况6
测试17
测试10
测试14
测试18
YD/T1561-2007
38.4kbit/s
76.8kbit/s
153.6kbit/s
9.6kbit/s
19.2kbit/s
38.4kbit/s
76.8kbit/s
153.6kbit/s
速率（kbit/s）
表9（续）
每RF输入端口数据E/N,（dB）
数据信道解调性能最低标准（情况2）每RF输入端口数据EJ/N（dB）
数据信道解调性能最低标准（情况3和4）每RF输入端口数据E/N（dB）
速率（kbit/s）
DRC信道解调性能
9.1.2.2.2
数据信道解调性能最低标准（情况5和6）每RF输入端口数据E/N（dB）
YD/T1561-2007
AN应满足在表13至表18设置条件下每个测试DRC错误率和DRC丢失率的联合不超过表19至表23中规定的对数一对数域分段线性错误率一丢失率曲线，可信度为95%。表13信道模拟器配置
情况#
ior/le（每个RF端口）
1c（每个RF端口）
DRCLength
DRCChGain
ACKChGain
（每个RF端口）
Pilot Ee
（每个RF端口）
信道模拟器配置数量
AWGN(NIA)
1（8km/h，2径）
3（30km/h，1径）
4（100km/h，3径）
表14DRC信道解调性能测试参数（情况1，第1部分）单位
dBm/1.23MHz
测试1
测试2
情况1
测试3
注：数据DRCE/N和导频EJI。的数值是从表中的参数计算得到，不是可以设置的参数建筑321
标准查询下载网
测试4
