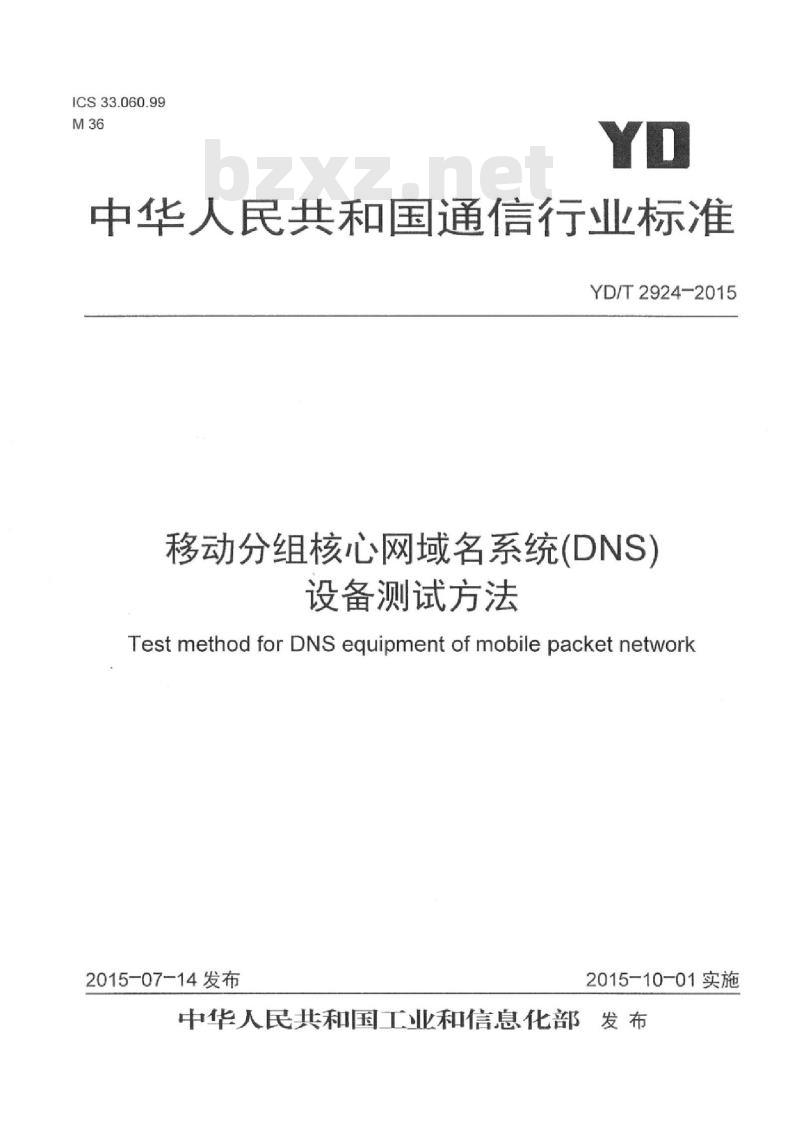

ICS33.060.99
中华人民共和国通信行业标准
YD/T2924-2015
移动分组核心网域名系统(DNS）设备测试方法
TestmethodforDNSequipmentofmobilepacketnetwork2015-07-14发布
2015-10-01实施
中华人民共和国工业和信息化部发布前言

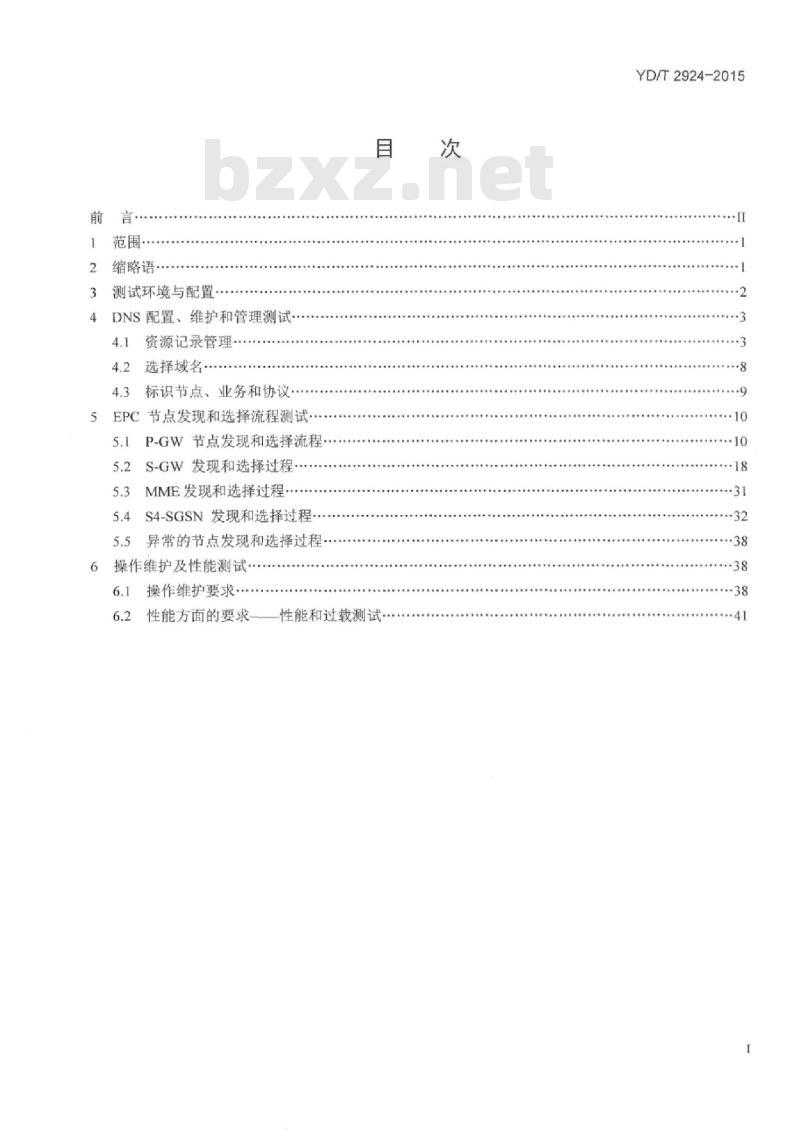

1范围·
2缩略语
3测试环境与配置
4DNS配置、维护和管理测试-
4.1资源记录管理…·
选择域名
标识节点、业务和协议·
5EPC节点发现和选择流程测试.
P-GW节点发现和选择流程·
S-GW发现和选择过程·
MME发现和选择过程
S4-SGSN发现和选择过程·
异常的节点发现和选择过程
操作维护及性能测试·
操作维护要求
性能方面的要求
性能和过载测试
YD/T2924-2015
YD/T2924-2015

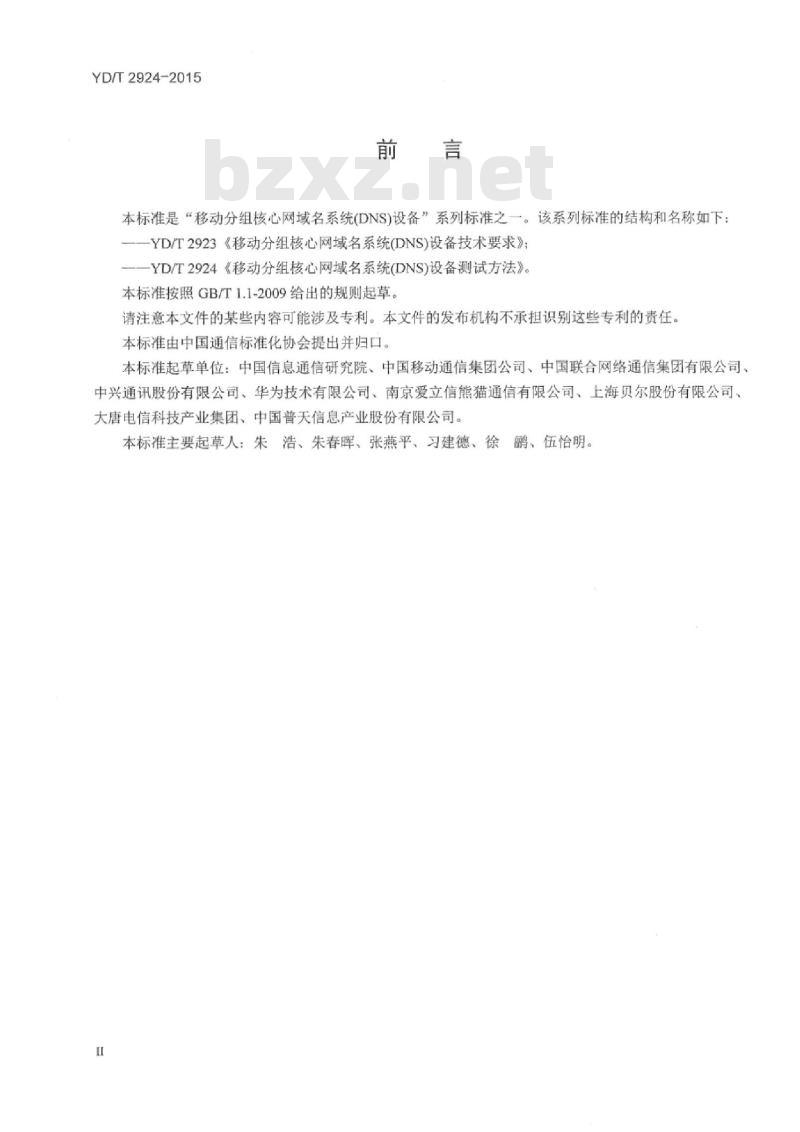

本标准是“移动分组核心网域名系统(DNS)设备”系列标准之一。该系列标准的结构和名称如下：一YD/T2923《移动分组核心网域名系统(DNS)设备技术要求》；-YD/T2924《移动分组核心网域名系统(DNS)设备测试方法》。本标准按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国信息通信研究院、中国移动通信集团公司、中国联合网络通信集团有限公司、中兴通讯股份有限公司、华为技术有限公司、南京爱立信熊猫通信有限公司、上海贝尔股份有限公司、大唐电信科技产业集团、中国普天信息产业股份有限公司。本标准主要起草人：朱、浩、朱春晖、张燕平、习建德、徐鹏、伍怡明。
1范围
移动分组核心网域名系统DNS)设备测试方法YD/T2924-2015
本标准规定了通过域名系统(DNS)设备进行移动分组核心网（EPC）网元节点选择和发现的测试方法。本标准适用于部署在演进的移动分组核心网(EPC)中，实现网元节点选择和发现功能的DNS服务器设备。
缩略语
下列缩略语适用于本文件：
3rd GenerationPartnershipProjectAccess Point Name
Domain Name Server
Enhanced Data rates for GSM EvolutionEvolved Packet Core
evolved Packet Data Gateway
Fully Qualified Domain Name
GSMEDGERadioAccessNetwork
GatewayGPRSSupportNode
GeneralPacketRadio Services
GlobalSystemforMobilecommunicationsGPRS Tunnelling Protocol
Internet Protocol version 4
Internet Protocol version 6
Location Area Code
Long-Term Evolution
Mobile Country Code
Mobility Management Entity
Mobile Network Code
Name Authority Pointer
NetworkID
PackteDataNetwork-GateWay
Packet Data Network
Public Land Mobile Network
Proxy Mobile IP
Routing Area Code
第三代移动通信伙伴项目
接入点名
域名服务器
GSM增强数据速率演进
演进的分组核心网
演进的分组数据网关
全域名
GSMEDGE无线接入网
网关GPRS支持节点
通用分组无线业务
全球移动通信系统
GPRS隧道协议
因特网协议版本4
因特网协议版本6
位置区域代码
长期演进
移动国家码
移动性管理实体
移动网络码
名字权威指针
网络标识
分组数据网网关
分组数据网
公共陆地移动通信网
代理移动IP
路由区代码
YD/T2924-2015
S-NAPTR
Routing Area Identity
Radio Access Network
Routing Area Update
RadioNetworkController
Straightforward-NAPTR
ServingPacketRadio Services
Service
Tracking Area Identity
Tracking Area Update
User Equipment
UniversalTerrestrialRadioAccessNetwork3测试环境与配置
测试环境和网络结构如图1所示。DNS服
检测仪表
S4-SGSN
图1测试环境和网络结构
路由区标识
无线接入网络
路由区更新
无线网络控制器
直接NAPTR
服务分组无线业务
跟踪区位置标识
跟踪区位置更新
UMTS陆地无线接入网
如图1所示，测试主要配置包括被测设备包括DNS服务器一套，分别与EPC核心网各网元相连。测试辅助设备主要包括EPC核心网各网元，有MME、P-GW、S-GW、S4-SGSN等，其中P-GW和S-GW需要准备分设方式与合设方式各一套。EPC核心网各网元按测试中具体的组网要求完成组网配置，并保证正常工作。
检验仪表挂接在图1所示，DNS服务器与各网元设备接口处；也可以采用DNS服务器或各相连网元设备中自带的DNS消息监测工具。2
4DNS配置、维护和管理测试
4.1资源记录管理
4.1.1A和AAAA
4.1.1.1IPv4/Pv6主机地址管理
测试编号：4.1.1.1
测试项目：资源记录管理
测试分项：IPv4/IPv6主机地址管理测试目的：
测试类型：必选
DNS服务器数据库查看，编辑A/AAAA类资源记录测试条件：
DNS服务器需要支持基本配置管理功能和维护管理功能测试流程：
YD/T2924-2015
通过GUI图形用户界面或者CLI命令行界面（取决于DNS服务器运行的操作系统）配置A/AAAA资源记录（域名对应IPv4/IPv6地址）。1）通过对应的图形用户界面或者命令行查看A/AAAA资源记录：2）通过对应的图形用户界面或者命令行添加A/AAAA资源记录：3）通过对应的图形用户界面或者命令行删除A/AAAA资源记录预期结果：
可以查看到服务器上的A/AAAA资源记录经过添加或删除后的结果备注：
4.1.1.2A类资源记录查询
测试编号：4.1.1.2
测试项目：资源记录查询
测试分项：A类资源记录查询
测试目的：
查找主机的完全合格域名对应的IPv4主机地址测试条件：
a）被测设备DNS客户端模块运行正常：测试类型：必选
b）被测设备与DNS服务器之间连接正常可以通信测试流程：
MME等的DNS客户端向DNS服务器发送DNS查询报文预期结果：
a）MME等的DNS客户端向DNS服务器发送DNS查询报文，包含完全合格域名对应IPv4地址（A类资源记录）。例如，向地址为192.0.2.247DNS服务器发起域名的A类资源记录的查询可输入命令行：dig@192.0.2.247+tcpAtopoff.vipl.gw21.node.epc.mnc990.mcc311.3gppnetwork.org:b）DNS服务器返回DNS响应报文，包含主机的完全合格域名和IPv4地址备注：
YD/T2924-2015
4.1.1.3AAAA资源记录查询
测试编号：4.1.1.3
测试项目：资源记录查询
测试分项：AAAA资源记录查询
测试目的：
查找主机的完全合格域名对应的[Pv6主机地址测试条件：
a）被测设备DNS客户端模块运行正常测试类型：必选
b）被测设备与DNS服务器之间连接正常可以通信测试流程：
MME等设备的DNS客户端向DNS服务器发送DNS查询报文预期结果：
a）MME等设备的DNS客户端向DNS服务器发送DNS查询报文，包含完全合格域名对应IPv6地址（AAAA类资源记录）。例如，向地址为192.0.2.247DNS服务器发起域名的A类资源记录的查询可输入命令行：dig@192.0.2.247+tcpAAAAtopoff.vip1.gw21.node.epc.mnc990.mcc311.3gppnetwork.orgb）DNS服务器返回DNS响应报文，包含主机的完全合格域名和IPv6地址备注：
4.1.2NAPTR资源记录
4.1.2.1NAPTR资源记录
测试编号：4.1.2.1
测试项目：资源记录管理
测试分项：NAPTR资源记录
测试目的：
测试类型：必选
DNS服务器数据库查看，新增，修改NAPTR类资源记录测试条件：
DNS服务器需要支持基本配置管理功能和维护管理功能测试流程：
通过GUI图形用户界面或者CLI命令行界面（取决于DNS服务器运行的操作系统）配置NAPTR资源记录。
1）通过对应的图形用户界面或者命令行查看NAPTR资源记录；2）通过对应的图形用户界面或者命令行添加NAPTR资源记录：3）通过对应的图形用户界面或者命令行删除NAPTR资源记录预期结果：
可以查看到服务器上的NAPTR资源记录经过添加或删除后的结果备注：DNS客户端和服务器针对该资源记录的管理功能4
4.1.2.2NAPTR资源记录查询(flag“a\)测试编号：4.1.2.2
测试项目：资源记录查询
测试分项：NAPTR资源记录查询(flag“a\）测试目的：
测试类型：必选
YD/T2924-2015
查找对应域名的标识为\a\的NAPTR资源记录，并从相应记录中可以继续查到对应的A/AAAA资源记录
测试条件：
a）测试设备上DNS客户端模块运行正常，测试设备可以是EPC网元或仿真仪表：b）测试设备与DNS服务器之间连接正常可以通信；c）DNS服务器配置文件中包含flaga的NAPTR资源记录内容测试流程：
测试设备上的DNS客户端/仿真仪表向DNS服务器发起NAPTR资源记录查询预期结果：
a）测试设备上的DNS客户端/仿真仪表向DNS服务器发起NAPTR资源记录查询。例如，手动输入命令行对imsTV2.apn.epc.mnc990.mcc311.3gppnetwork.org\进行NAPTR查询：dig@192.0.2.247+tcpNAPTRimsTV2.apn.epe.mnc990.mcc311.3gppnetwork.org。b）DNS服务器返回DNS响应报文，查看报文答案字段包括标识为\a\的不同优先级和权重的NAPTR资源记录（列表)。
c）测试设备上的DNS客户端根据本地策略从NAPTR列表选取本地策略，再次发起查询，因为是flaga的资源记录，所以后续进行的是A/AAAA资源记录查询。例如，手动地，从步骤b）中选取匹配本地策略的NAPTR记录，发起这条记录中域名对应的A/AAAA查询：dig@192.0.2.247+tcpAtopoff.vip1.gw21.node.epc.mnc990.mcc311.3gppnetwork.org。d）DNS服务器返回包含主机的完全合格域名和IPv4/IPv6地址备注：
YD/T2924-2015
NAPTR资源记录查询(flag“s\)测试编号：4.1.2.3
测试项目：资源记录查询
测试分项：NAPTR资源记录查询(flag“s\）测试目的：
测试类型：必选
查找对应域名的标识为\s\的NAPTR资源记录，并从相应记录中可以继续查到对应的SRV资源记录测试条件：
a）被测设备DNS客户端模块运行正常：b）被测设备与DNS服务器之间连接正常可以通信：c）DNS服务器配置文件中包含flags的NAPTR资源记录内容：d）建议在调试版本上进行测试，开启LOG测试流程：
测试设备上的DNS客户端/仿真仪表向DNS服务器发起SRV资源记录查询。例如，手动输入命令行对imsTV2.apn.epc.mnc990.mcc311.3gppnetwork.org进行NAPTR查询：dig@192.0.2.247+tepNAPTRimsTV2.apn.epc.mnc990.mcc311.3gppnetwork.org预期结果：
a）DNS服务器返回DNS响应报文，通过调试信息可以查看到，报文答案字段包括标识为\s\的不同优先级和权重的NAPTR资源记录（列表）。b）被测设备的DNS客户端根据本地策略从NAPTR列表选取本地策略，再次发起查询，因为是flags的资源记录，所以后续进行的是SRV资源记录查询。见4.1.3小节备注：
4.1.3.1SRV管理
测试编号：4.1.3.1
测试项目：资源记录管理wwW.bzxz.Net
测试分项：SRV管理
测试目的：
测试类型：必选
DNS服务器数据库查看，新增，修改SRV类资源记录测试条件：
DNS服务器需要支持基本配置管理功能和维护管理功能测试流程：
通过GUI图形用户界面或者CLI命令行界面（取决于DNS服务器运行的操作系统）配置SRV资源记录1）通过对应的图形用户界面或者命令行查看SRV资源记录：2）通过对应的图形用户界面或者命令行添加SRV资源记录：3）通过对应的图形用户界面或者命令行删除SRV资源记录预期结果：
可以查看到服务器上的SRV资源记录经过添加或删除后的结果备注：DNS客户端和服务器针对该资源记录的管理功能6
