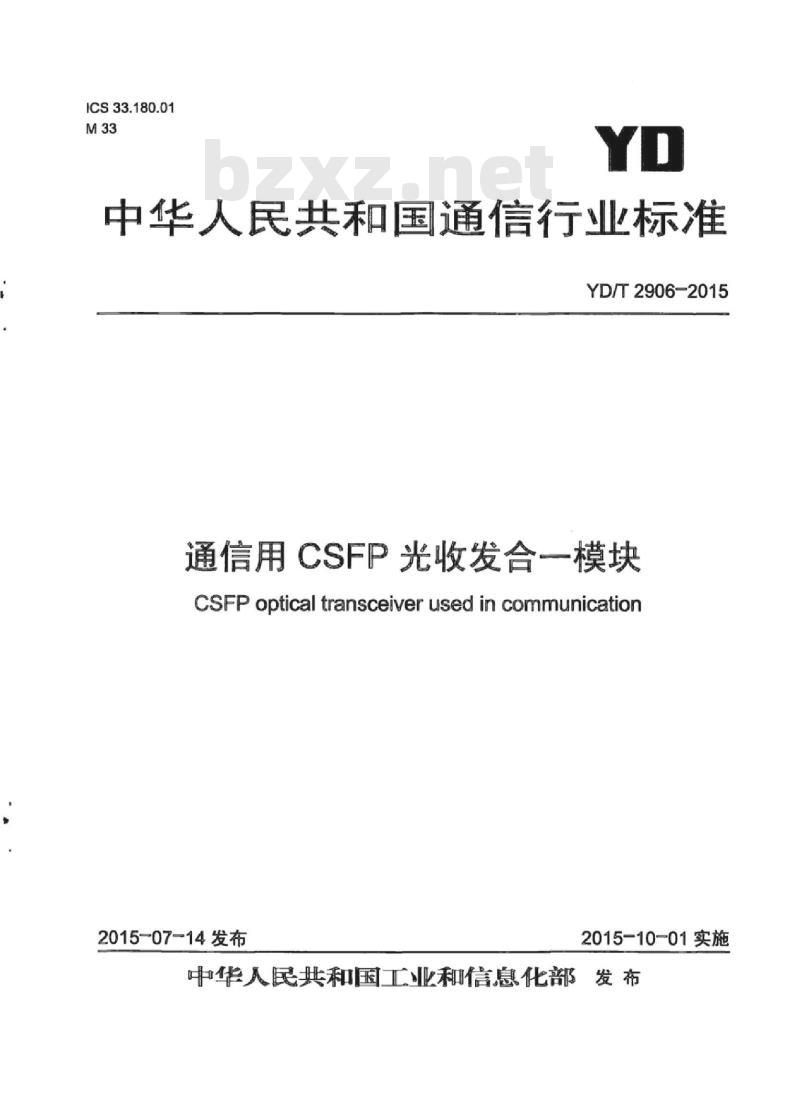

ICS33.180.01
中华人民共和国通信行业标准
YD/T2906-2015
通信用CSFP光收发合模块
CSFPoptical transceiver used incommunication2015-07-14发布
2015-10-01实施
中华人民共和国工业和信息化部发布前言

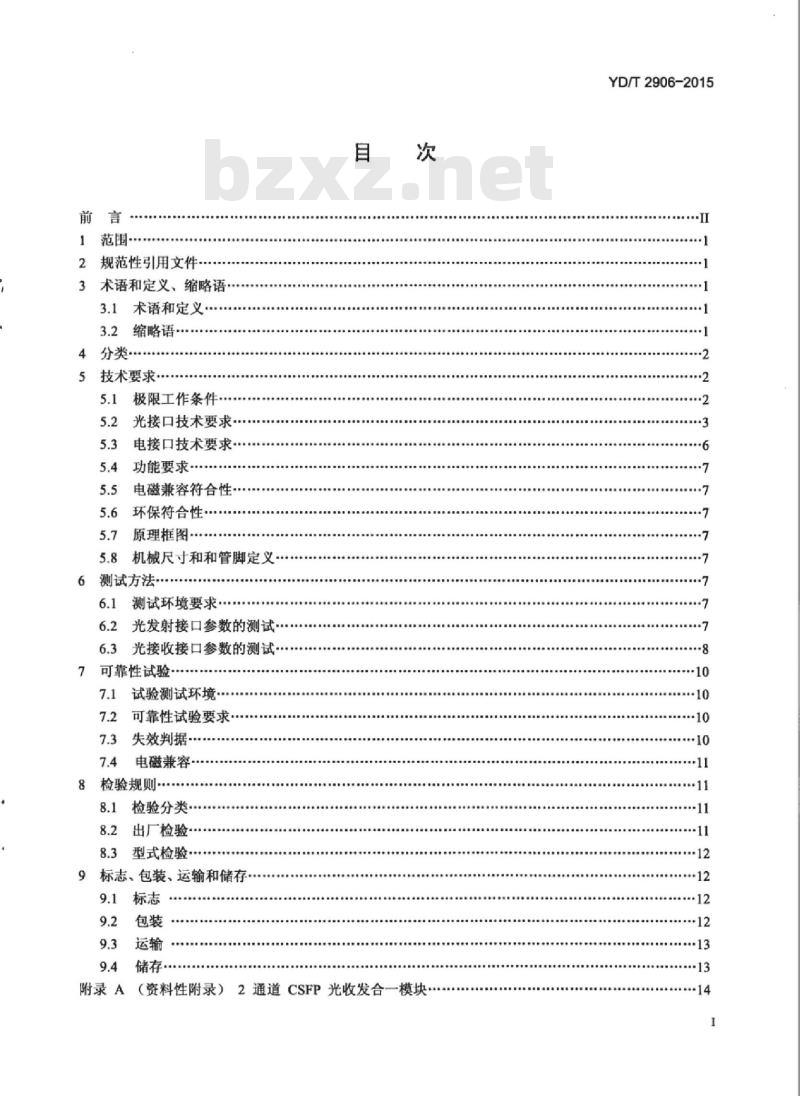

1范围-
2规范性引用文件
3术语和定义、缩略语·
3.1术语和定义
3.2缩略语…
4分类-
技术要求
极限工作条件·
5.2光接口技术要求..
电接口技术要求
功能要求·
电磁兼容符合性
环保符合性·
原理框图·
机械尺寸和和管脚定义
测试方法
6.1测试环境要求
6.2光发射接口参数的测试·*
6.3光接收接口参数的测试
可靠性试验·
7.1试验测试环境
7.2可靠性试验要求
7.3失效判据
电磁兼容·
检验规则·
检验分类
出厂检验
型式检验
标志、包装、运输和储存
附录A
（资料性附录）2通道CSFP光收发合一模块YD/T2906-2015
YD/T2906-2015

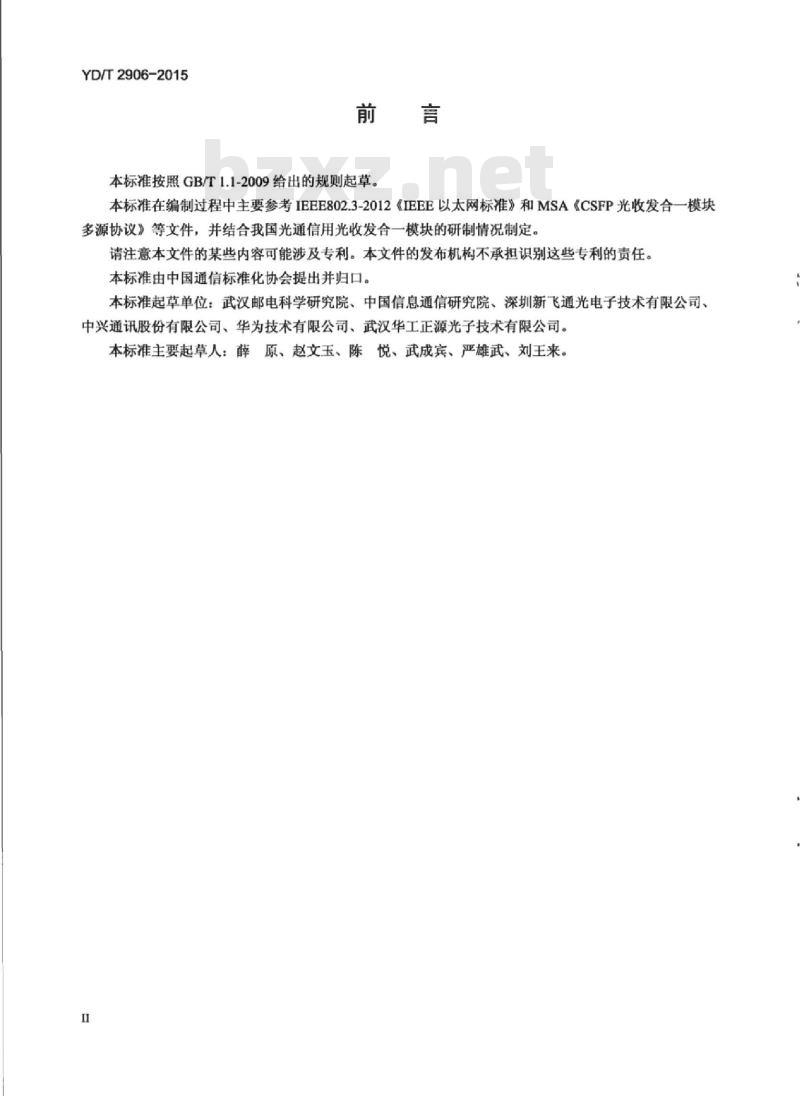

本标准按照GB/T1.1-2009给出的规则起草。本标准在编制过程中主要参考IEEE802.3-2012《IEEE以太网标准》和MSA《CSFP光收发合一模块多源协议》等文件，并结合我国光通信用光收发合一模块的研制情况制定。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：武汉邮电科学研究院、中国信息通信研究院、深圳新飞通光电子技术有限公司，中兴通讯股份有限公司、华为技术有限公司、武汉华工正源光子技术有限公司。本标准主要起草人：薛原、赵文玉、陈悦、武成宾、严雄武、刘王来。1范围

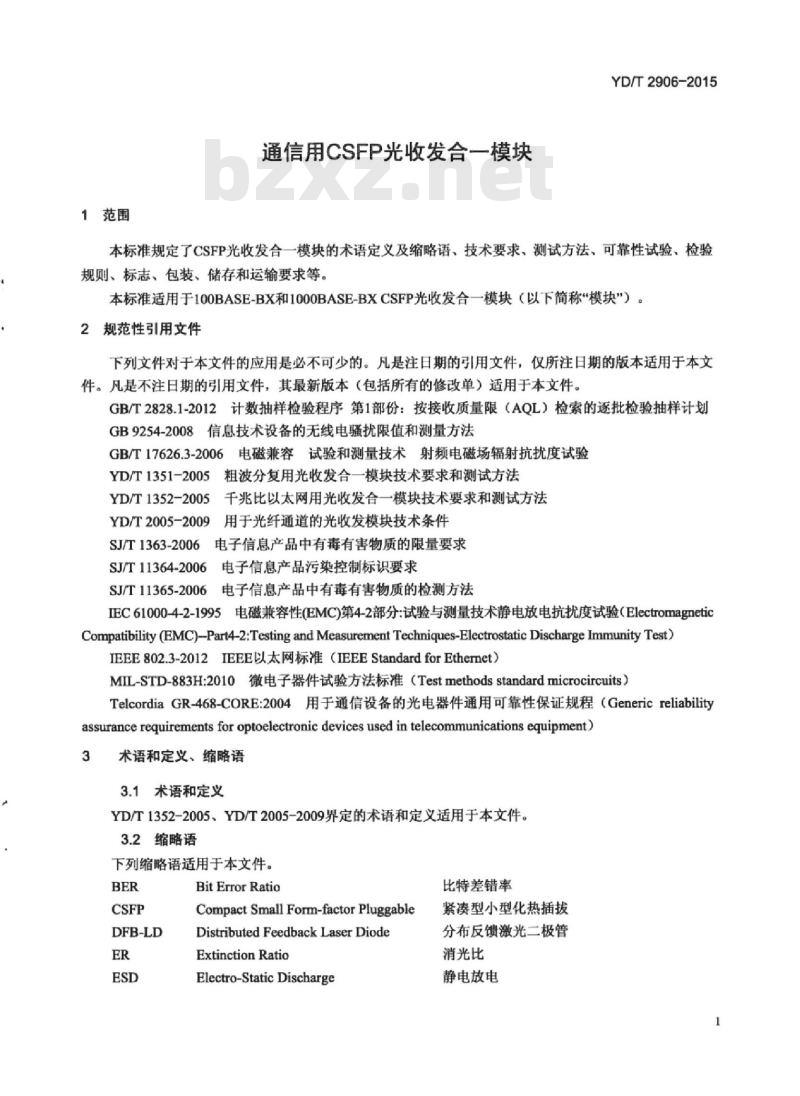

通信用CSFP光收发合一模块
YD/T2906-2015
本标准规定了CSFP光收发合一模块的术语定义及缩略语、技术要求、测试方法、可靠性试验、检验规则、标志，包装、储存和运输要求等。本标准适用于100BASE-BX和1000BASE-BXCSFP光收发合一模块（以下简称\模块\）。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2828.1-2012计数抽样检验程序第1部份：按接收质量限（AQL）检索的逐批检验抽样计划GB9254-2008信息技术设备的无线电骚扰限值和测量方法GB/T17626.3-2006电磁兼容试验和测量技术射频电磁场辐射抗扰度试验YD/T1351-2005粗波分复用光收发合一模块技术要求和测试方法YD/T1352-2005千兆比以太网用光收发合一模块技术要求和测试方法YD/T2005-2009用于光纤通道的光收发模块技术条件SJ/T1363-2006电子信息产品中有毒有害物质的限量要求SJ/T11364-2006电子信息产品污染控制标识要求SJ/T11365-2006电子信息产品中有毒有害物质的检测方法IEC61000-4-2-1995电磁兼容性(EMC)第4-2部分：试验与测量技术静电放电抗扰度试验（ElectromagneticCompatibility (EMC)--Part4-2:Testing and Measurement Techniques-Electrostatic Discharge Immunity Test)IEEE802.3-2012IEEE以太网标准（IEEEStandardforEthernet）MIL-STD-883H:2010微电子器件试验方法标准（Testmethodsstandardmicrocircuits）TelcordiaGR-468-CORE:2004用于通信设备的光电器件通用可靠性保证规程（Genericreliabilityassurance requirements for optoelectronic devices used in telecommunications equipment)3
术语和定义、缩略语
3.1术语和定义
YD/T1352-2005、YD/T2005-2009界定的术语和定义适用于本文件。3.2缩略语
下列缩略语适用于本文件。
DFB-LD
BitErrorRatio
CompactSmallForm-factorPluggableDistributedFeedbackLaserDiodeExtinction Ratio
Electro-Static Discharge
比特差错率
紧凑型小型化热插拔拨
分布反馈激光二极管
消光比
静电放电
YD/T2906-2015

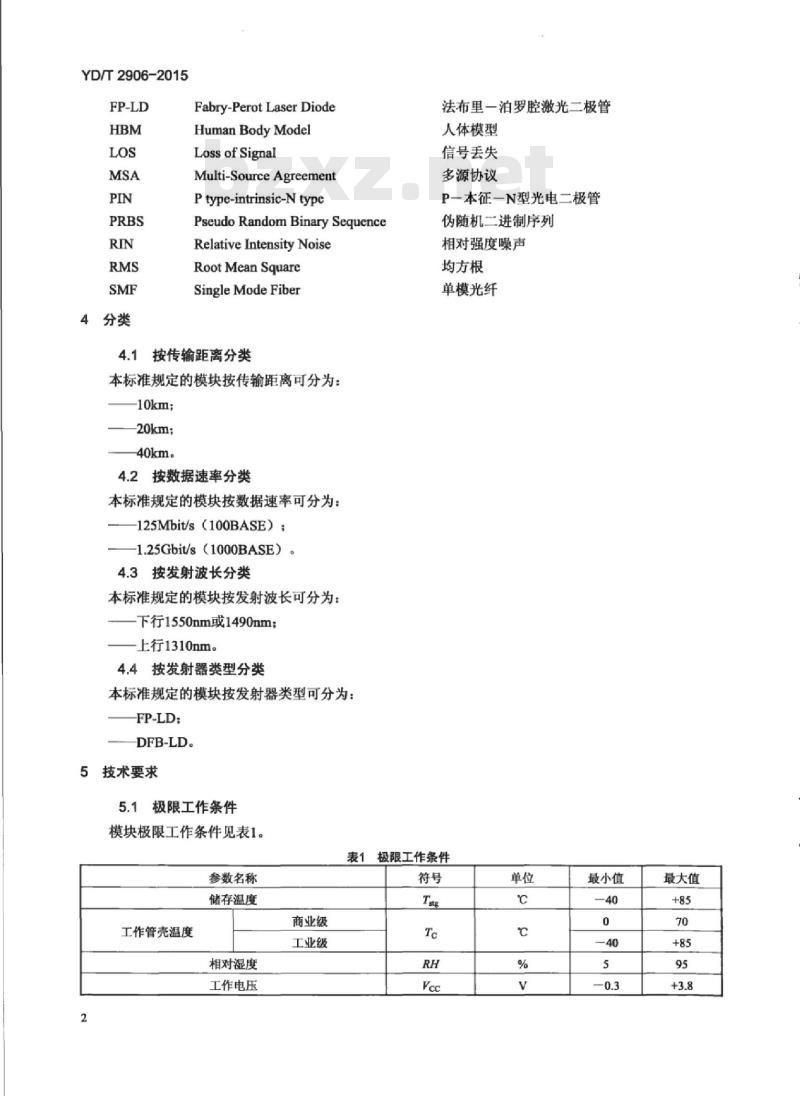

4分类
Fabry-Perot Laser Diode
Human Body Model
Loss of Signal
Multi-Source Agreement
P type-intrinsic-N type
Pseudo Random Binary SequenceRelative Intensity Noise
Root Mean Square
Single ModeFiber
按传输距离分类
本标准规定的模块按传输距离可分为：-10km;
20km；
40km。
4.2按数据速率分类
本标准规定的模块按数据速率可分为：-125Mbit/s（100BASE）；
-1.25Gbit/s（1000BASE）。
4.3按发射波长分类
本标准规定的模块按发射波长可分为：下行1550nm或1490mm；
上行1310nm。
4.4按发射器类型分类
本标准规定的模块按发射器类型可分为：-FP-LD;
DFB-LD
5技术要求
极限工作条件
模块极限工作条件见表1。
法布里一泊罗腔激光二极管
人体模型
信号丢失
多源协议
P一本征一N型光电二极管
伪随机二进制序列
相对强度噪声
均方根
单模光纤
表1极限工作条件
参数名称
储存温度
工作管壳温度
相对湿度
工作电压
商业级
工业级
最小值
最大值
光接口技术要求
100BASE-BX10模块光接口技术要求100BASE-BX10模块光接口技术要求见表2表2
参数名称
数据速率
基本参数
光发射接口
光接收接口
最大比特误码率
光纤类型
传输距离
中心波长
激光器类型
最大RMS谱宽
平均发射光功率
最大关断后光功率
最小消光比
100BASE-BX10模块光接口技术要求单位
100BASE-BX10-D
Mbit/s
最大上升/下降时间（20%～80%）最大相对强度噪声
最大光回损容限
最大总抖动
探测器类型
中心波长
最差灵敏度（BER=10-12）
最小过载光功率
最大总抖动
最小LOS无光告警
100BASE-BX20模块光接口技术要求5.2.2
100BASE-BX20模块光接口技术要求见表3。表3
参数名称
数据速率
基本参数
光发射接口
最大比特误码率
光纤类型
传输距离
中心波长
激光器类型
最大RMS谱宽
平均发射光功率
最大关断后光功率
最小消光比
规范值
YD/T2906-2015
100BASE-BX10-U
125×（1±50×10）
0.5~10000
1480~1580
-14~-8
1260~1360
符合IEEE802.3-2012图58-5
1260~1360
100BASE-BX20模块光接口技术要求单位
100BASE-BX20-D
Mbit/s
规范值
1480~1600
100BASE-BX20-U
125×（1±50x10）
0.5~20000
1480~1580
-14~-8
1260~1360
YD/T2906-2015
参数名称
最大上升/下降时间（20%～80%）最大相对强度噪声
光发射接口
光接收接口
最大光回损容限
最大总抖动
探测器类型
中心波长
最差灵敏度（BER=10-12）
最小过载光功率
最大总抖动
最小LOS无光告警
3100BASE-BX40模块光接口技术要求5.2.3
表3（续）
100BASE-BX40模块光接口技术要求见表4。100BASE-BX20-D
规范值
100BASE-BX20-U
符合IEEE802.3-2012图58-5
1260~1360
表4100BASE-BX40模块光接口技术要求参数名称
数据速率
基本参数
光发射接口
光发射接口
光接收接口
最大比特误码率
光纤类型
传输距离
中心波长
激光器类型
最大RMS谱宽
最大一20dB谱宽
平均发射光功率
最大关断后光功率
最小消光比
最大上升/下降时间（20%～80%）最大相对强度噪声
最大光回损容限
最大总抖动
探测器类型
中心波长
最差灵敏度（BER=10-12）
最小过载光功率
最大总抖动
最小LOS无光告警
1000BASE-BX10模块光接口技术要求单位
100BASE-BX40-D
Mbit/s
规范值
1480~1600
100BASE-BX40-U
125x（1±50×10）
1480~1580
DFB-LD
1260~1360
符合IEEE802.3-2012图58-5
12601360
1480~1600
1000BASE-BX10模块光接口技术要求见表5。表5
参数名称
数据速率
基本参数
光发射接口
光接收接口
最大比特误码率
光纤类型
传输距离
中心波长
激光器类型
最大RMS谱宽
最大一20dB谱宽
平均发射光功率
最大关断后光功率
最小消光比
1000BASE-BX10模块光接口技术要求单位
1000BASE-BX10-D
Gbit/swwW.bzxz.Net
最大上升/下降时间（20%～80%）最大相对强度噪声
最大光回损容限
最大总抖动
探测器类型
中心波长
最差灵敏度（BER=-10-12）
最小过载光功率
最大总抖动
最小LOS无光告警
1000BASE-BX20模块光接口技术要求ps
1000BASE-BX20模块光接口技术要求见表6。规范值
YD/T2906-2015
1000BASE-BX10-U
1250x（1±100×10）
0.5~10000
1480~1500
DFB-LD
1260~1360
符合IEEE802.3-2012图59-3
-9～3
符合IEEE802.3-2012图59-4
12601360
1000BASE-BX20模块光接口技术要求参数名称
数据速率
基本参数
光发射接口
最大比特误码率
光纤类型
传输距离
中心波长
激光器类型
最大RMS谱宽
最大20dB谱宽
平均发射光功率
最大关断后光功率
最小消光比
规范值
1000BASE-BX20-D
Gbit/s
1480~1500
1000BASE-BX20-U
1250x（1±100×10）
0.5~20000
1480~1500
DFB-LD
1260~1360
符合IEEE802.3-2012图59-3
YD/T2906-2015
参数名称
最大上升/下降时间（20%～80%）最大相对强度噪声
光发射接口
光接收接口
最大光回损容限
最大总抖动
探测器类型
中心波长
最差灵敏度（BER=10-12）
最小过载光功率
最大总抖动
最小LOS无光告警
：1000BASE-BX40模块光接口技术要求5.2.6
表6（续）
1000BASE-BX40模块光接口技术要求见表7。1000BASE-BX20-D
规范值
1000BASE-BX20-U
符合IEEE802.3-2012图59-4
1260~1360
1000BASE-BX40模块光接口技术要求表7
参数名称
数据速率
基本参数
光发射接口
光接收接口
最大比特误码率
光纤类型
传输距离
中心波长
激光器类型
最大一20dB谱宽
平均发射光功率
最大关断后光功率
最小消光比
最大上升/下降时间（20%～80%）最大相对强度噪声
最大光回损容限
最大总抖动
探测器类型
中心波长
最差灵敏度（BER=10~12）
最小过载光功率
最大总抖动
最小LOS无光告警
电接口技术要求
1000BASE-BX40-D
Gbit/s
按YD/T1351-2005中第7章的规定条件和要求进行。6
规范值
14801500
1000BASE-BX40-U
1250×（1±100×10）
0.5~40000
1480~1500
DFB-LD
12601360
DFB-LD
符合IEEE802.3-2012图59-4
1260~1360
1480~1500
5.4功能要求
按YD/T1351-2005中第6章的规定条件和要求进行。5.5电磁兼容符合性
YD/T2906-2015
模块射频电磁场辐射抗扰度应符合GB/T17626.3-2006的试验等级2的要求，射频电磁场辐射发射应符合GB9254-2008的B级信息技术设备的要求，按YD/T1351-2005中第9章的规定执行。5.6环保符合性
模块中的组成单元分类应符合SJ/T11363-2006中表1的要求，有毒有害物质的含量应符合SJ/I11363-2006中表2的要求，并由第三方依照SJ/T11365-2006进行检测。5.7原理框图
2通道CSFP光收发合一模块原理框图参见附录A.1所示。5.8机械尺寸和管脚定义
2通道CSFP光收发合一模块机械尺寸和管脚定义参见附录A2要求，6测试方法
6.1测试环境要求
测试环境应该在下面标准大气压条件下进行温度：15℃~35℃；
相对湿度：45%～75%：
一大气压力：86kPa～106kPa。
当不能在标准大气条件下进行测试时，应在试验报告上写明测试环境条件。6.2光发射接口参数的测试
6.2.1平均发射光功率和关断后光功率的测量6.2.1.1测试配置
平均发射光功率和关断后光功率测试配置如图1所示。误码仪
被测模块
光功率计
图1平均发射光功率和关断后光功率测试配置6.2.1.2测试步骤
a）按图1连接好线路：
b）开启电源，调节供电电压达到规定数值，由误码仪给模块提供PRBS2-1测试码型和规定的数据速率；
c）由光功率计读出平均发射光功率并记录数值：d）关断激光器，再由光功率计读出关断后光功率并记录数值。6.2.2中心波长和谱宽的测量
按YD/T2005-2009中6.2.2的要求进行。7
YD/T2906-2015
6.2.3消光比、上升/下降时间、总抖动和眼图的测量6.2.3.1测试配置
消光比、上升/下降时间、总抖动和眼图测试配置如图2所示。误码仪
6.2.3.2测试步骤
被割模块
光衰减器
图2消光比、上升/下降时间、总抖动和眼图测试配置a）按图2连接好线路：
光示波器
b）开启电源，调节供电电压达到规定数值，由误码仪给模块提供PRBS27-1测试码型和规定的数据速率：
c）调整好光示波器，并根据数据速率选取相应滤波器并打开，从光示波器上观察眼图：d）当眼图正常时，由光示波器读出消光比、总抖动并记录数值：e）关闭滤波器，由光示波器读出上升/下降时间并记录数值。6.2.4相对强度噪声的测量
按IEEE802.3-2012中58.7.7规定条件和要求进行。6.2.5光回损容限的测量
按YD/T1352-2005中9.3规定条件和要求进行。6.3光接收接口参数的测试
6.3.1灵敏度的测量
6.3.1.1测试配置
灵敏度测试配置如图3所示，配置中光源模块为符合5.2光接口技术要求的标准光模块。电源
被测模块
误码仪
6.3.1.2测试步骤
a）按图3连接好线路：
光源模块
光衰减器
图3灵敏度测试配置
光功率计
b）开启电源，调节供电电压达到规定数值，由误码仪给模块提供PRBS2-1测试码型和规定的数据8
速率；
YD/T2906-2015
c）缓慢增加光衰减器的衰减量，减少被测模块的输入光功率，并使模块的误码率略优于1×10-12；d）用光功率计测得被测模块此时的输入光功率并记录数值，即为该被测模块的灵敏度。6.3.2过载光功率的测量
6.3.2.1测试配置
过载光功率测试配置如图3所示。6.3.2.2测试步骤
a）按图3连接好线路：
b）开启电源，调节供电电压达到规定数值，由误码仪给模块提供PRBS2--1测试码型和规定的数据速率：
c）缓慢调整光衰减器，使得被测模块的输入光功率增加，并使模块的误码率略优于1×10-12：d）用光功率计测得被测模块此时的输入光功率并记录数值，即为该被测模块的最小过载光功率。6.3.3LOS无光告警的测量
6.3.3.1测试配置
LOS无光告警测试配置如图3所示。6.3.3.2测试步骤
a）按图3连接好线路：
b）开启电源，调节供电电压达到规定数值，由误码仪给模块提供PRBS27-1测试码型和规定的数据速率；
c）缓慢调整光衰减器，减少被测模块的输入光功率，直到模块的LOS电平翻转（表现为LOS指示灯亮）；
d）用光功率计测得被测模块此时的输入光功率并记录数值，即为该被测模块的LOS无光告警值。6.3.4总抖动的测量
6.3.4.1测试配置
总抖动测试配置如图4所示。
被测模块
误码仪
6.3.4.2测试步骤
a）按图4连接好线路：
光源模块
电示波器
光衰减器
图4总抖动测试配置
b）开启电源，调节供电电压达到规定数值，由误码仪给模块提供PRBS27-1测试码型和规定的数据9
