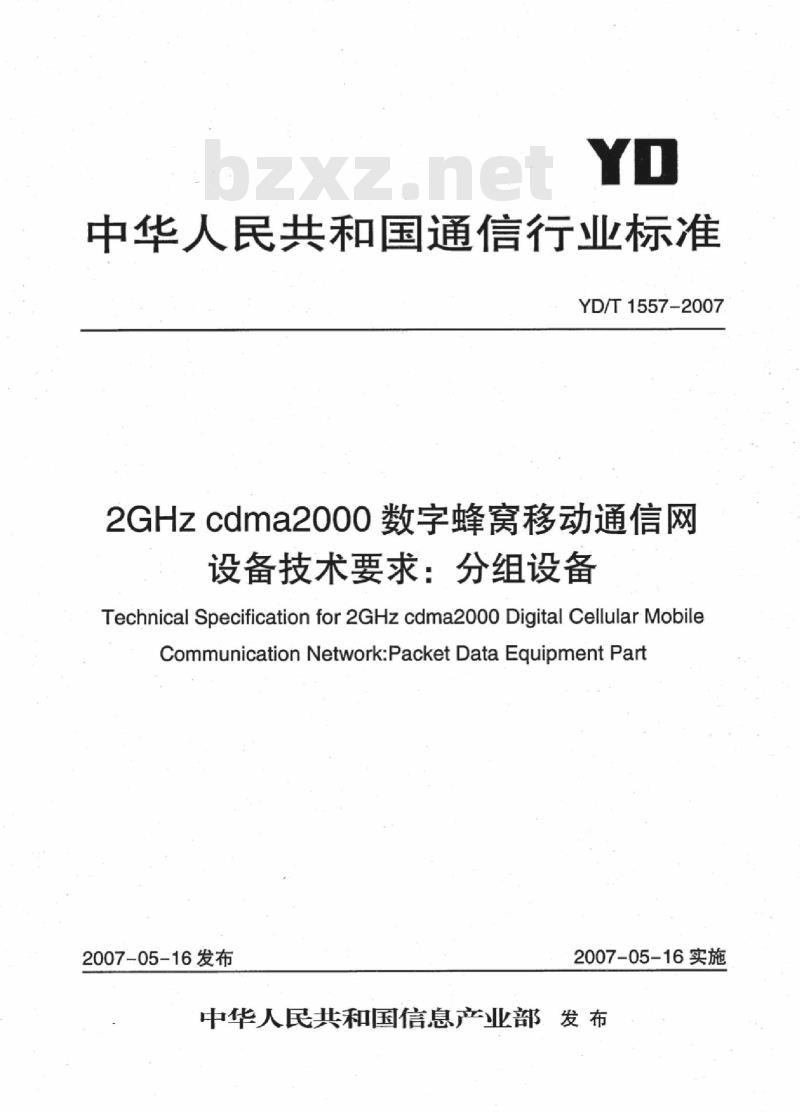

2GHzcdma2000数字蜂窝移动通信网设备技术要求：分组设备
Technical Specification for2GHzcdma200oDigital CellularMobileCommunicationNetwork:PacketDataEquipmentPart2007-05-16发布
2007-05-16实施
中华人民共和国信息产业部发布前言

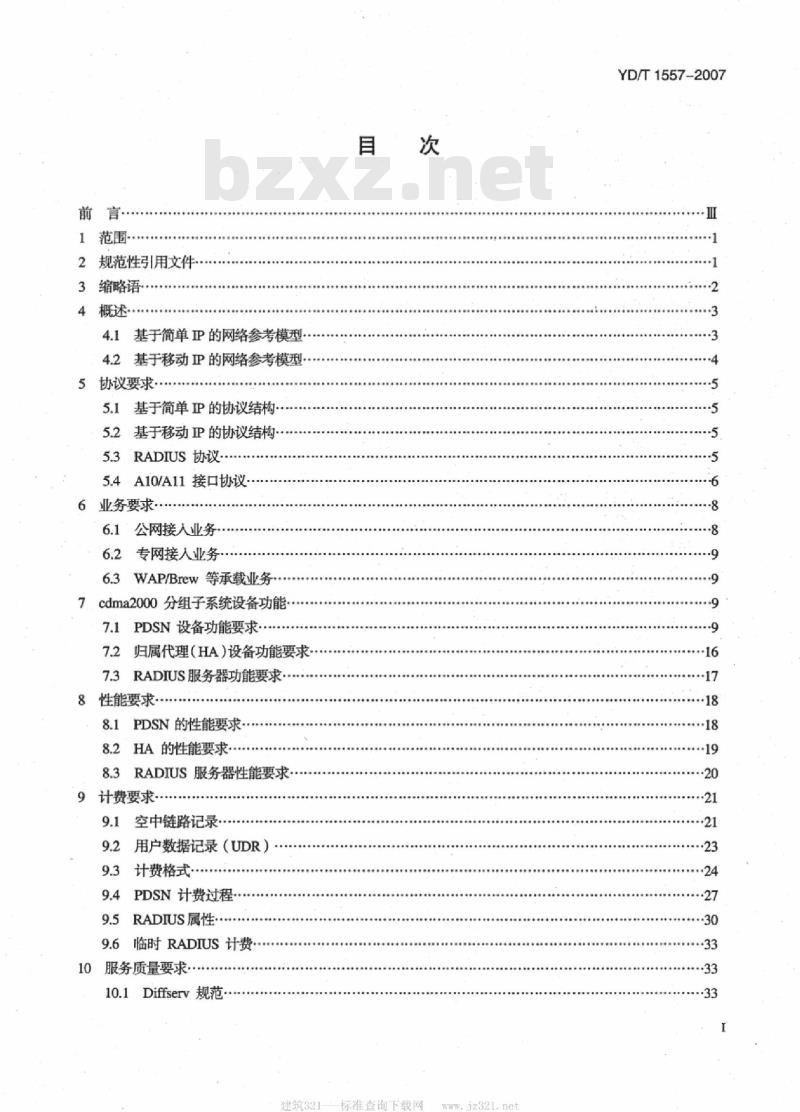

1范围-
2规范性引用文件
3缩略语·
4概述
4.1基于简单IP的网络参考模型：4.2基于移动IP的网络参考模型-5协议要求..
5.1基于简单IP的协议结构.*
5.2基于移动IP的协议结构
5.3RADIUS协议
5.4A10/A11接口协议
6业务要求·
公网接入业务
6.2专网接入业务·
6.3WAP/Brew等承载业务
7cdma2000分组子系统设备功能
7.1PDSN设备功能要求·
7.2归属代理（HA）设备功能要求7.3RADIUS服务器功能要求
8性能要求
8.1PDSN的性能要求
8.2HA的性能要求·
8.3RADIUS服务器性能要求
9计费要求
空中链路记录·
9.2用户数据记录（UDR）
9.3计费格式
9.4PDSN计费过程
9.5RADIUS属性
9.6临时RADIUS计费
10服务质量要求·
10.1Diffserv规范
建筑321
标准查询下载网
jz321.-net
YD/T1557-2007
YD/T1557-2007

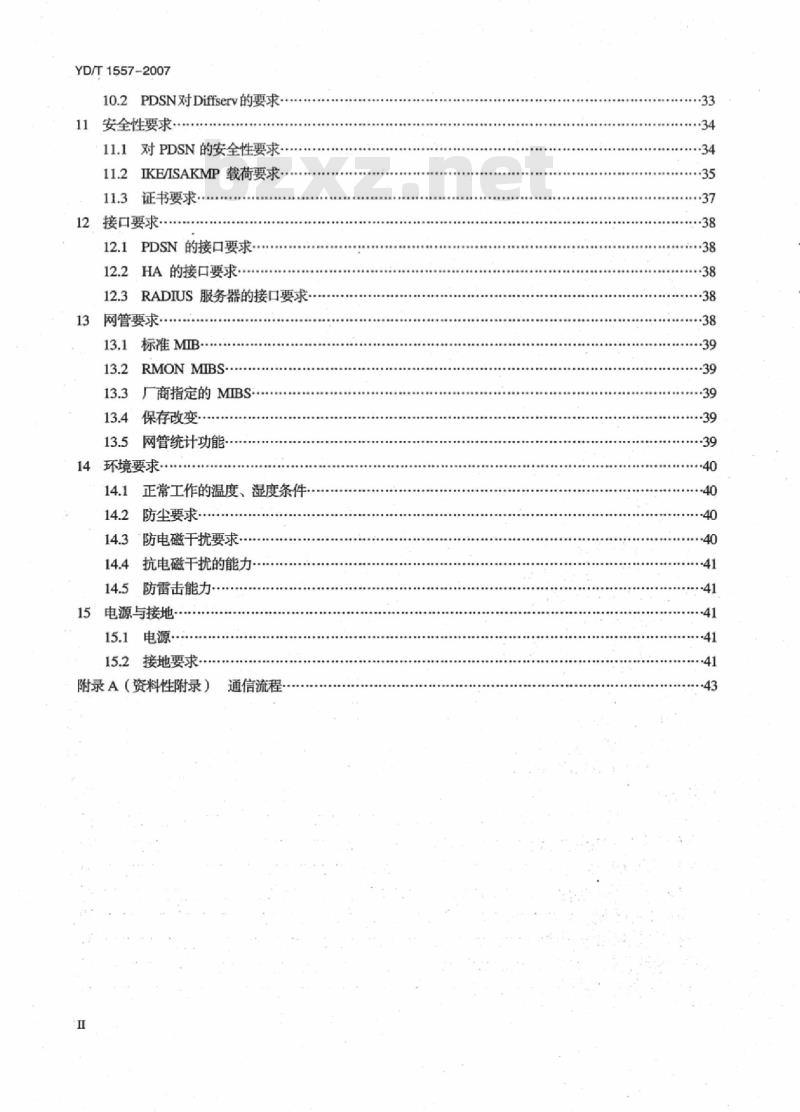

10.2PDSN对Diffserv的要求
11安全性要求·
11.1对PDSN的安全性要求
11.2IKE/ISAKMP载荷要求
11.3证书要求
12接口要求
12.1PDSN的接口要求
12.2HA的接口要求·
12.3RADIUS服务器的接口要求
13网管要求
标准MIB
RMON MIBS.bzxz.net
13.3厂商指定的MIBS
保存改变
网管统计功能·
14环境要求
正常工作的温度、湿度条件
防尘要求·
14.3“防电磁干扰要求
14.4抗电磁干扰的能力
防雷击能力
15°电源与接地·
15.1电源·
15.2接地要求
附录A（资料性附录）
通信流程
YD/T1557-2007

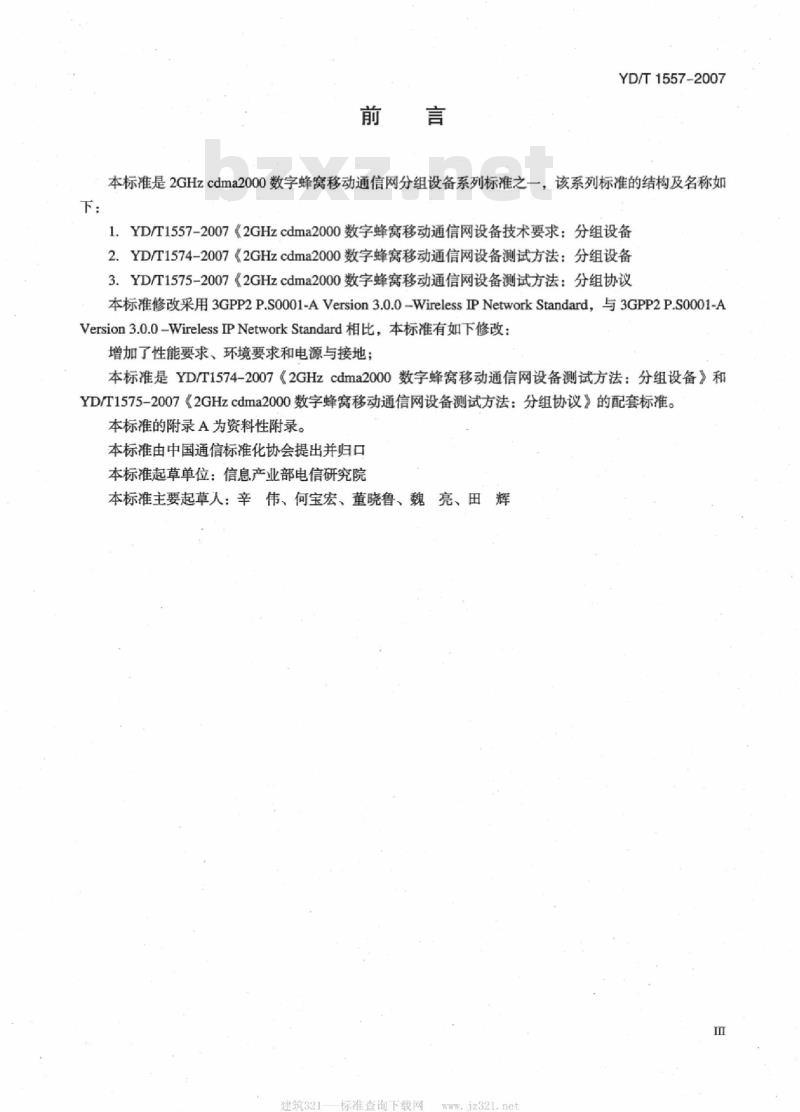

本标准是2GHzcdma2000数字蜂窝移动通信网分组设备系列标准之一，该系列标准的结构及名称如1.YD/T1557-2007《2GHzcdma2000数字蜂窝移动通信网设备技术要求：分组设备2.YD/T1574-2007《2GHzcdma2000数字蜂窝移动通信网设备测试方法：分组设备3.YD/T1575-2007《2GHzcdma2000数字蜂窝移动通信网设备测试方法：分组协议本标准修改采用3GPP2P.S0001-AVersion3.0.0-WirelessIPNetworkStandard，与3GPP2P.S0001-AVersion3.0.0-WirelessIPNetworkStandard相比，本标准有如下修改：增加了性能要求、环境要求和电源与接地；本标准是YD/T1574-2007《2GHzcdma2000数字蜂窝移动通信网设备测试方法：分组设备》和YD/T1575-2007《2GHzcdma2000数字蜂窝移动通信网设备测试方法：分组协议》的配套标准。本标准的附录A为资料性附录。
本标准由中国通信标准化协会提出并归口本标准起草单位：信息产业部电信研究院本标准主要起草人：辛伟、何宝宏、董晓鲁、魏亮、田辉建筑321
标准查询下载网
ww.jz321.net

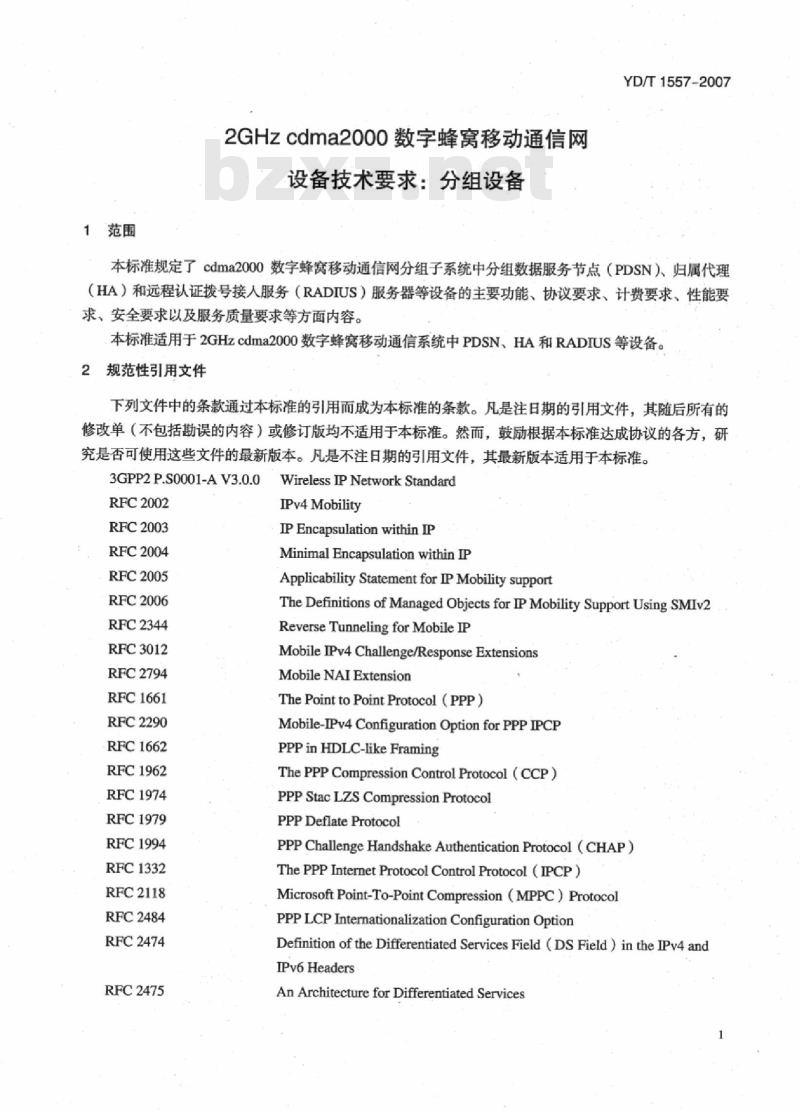

1范围
2GHzcdma2000数字蜂窝移动通信网设备技术要求：分组设备
YD/T1557-2007
本标准规定了cdma2000数字蜂窝移动通信网分组子系统中分组数据服务节点（PDSN）、归属代理（HA）和远程认证拨号接人服务（RADIUS）服务器等设备的主要功能、协议要求、计费要求、性能要求、安全要求以及服务质量要求等方面内容。本标准适用于2GHzcdma2000数字蜂窝移动通信系统中PDSN、HA和RADIUS等设备。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方，研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。3GPP2P.S0001-AV3.0.0
RFC2002
RFC2003
RFC2004
RFC2005
RFC2006
RFC2344
RFC3012
RFC2794
RFC1661
RFC2290
RFC1662
RFC1962
RFC1974
RFC1979
RFC1994
RFC1332
RFC2118
RFC2484
RFC2474
RFC2475
Wireless IPNetwork Standard
IPv4Mobility
IP Encapsulation within IP
Minimal Encapsulation within IPApplicability Statement for P Mobility supportThe Definitions of Managed Objects for IP Mobility Support Using SMIv2Reverse Tunnelingfor Mobile IPMobileIPv4Challenge/ResponseExtensionsMobileNAIExtension
ThePoint toPoint Protocol(PPP)Mobile-IPv4 Configuration Option forPPP IPCPPPP in HDLC-likeFraming
ThePPPCompressionControl Protocol(CCP)PPPStacLZSCompressionProtocolPPPDeflateProtocol
PPPChallenge HandshakeAuthentication Protocol（CHAP）ThePPPInternetProtocolControlProtocol（IPCP）MicrosoftPoint-To-PointCompression（MPPC）ProtocolPPPLCPInternationalizationConfigurationOptionDefinition of theDifferentiated Services Field(DS Field)in theIPv4andIPv6Headers
An Architecture for Differentiated ServicesYD/T1557-2007
RFC2597
RFC2598
RFC2139
RFC2138
RFC1321
RFC2868
RFC2401
RFC2406
RFC2402
RFC768
RFC791
RFC792
RFC793
RFC1122
RFC1918
RFC1144
RFC2409
AssuredForwarding PHBGroup
An Expedited Forwarding PHB
RADIUS Accounting
Remote Authentication Dial In User Service（RADIUS）The MD5Message-Digest AlgorithmRADIUS Attributes for Tunnel SupportSecurity Architecture for the Internet ProtocolIPEncapsulating Security Payload（ESP）IP Authentication Header
User Datagram Protocol
Internet Protocol
Internet Control Message ProtocolTransmission Control ProtocolRequirements for Internet Hosts - Communication LayersAddressAllocation forPrivateInternetsCompressing TCP/IP Headers for Low Speed Serial LinksThe Internet Key Exchange(IKE)IrU-T Recommendation E.212 The International Identification Plan for Mobile Terminals and MobileUsers
ITU-TRecommendationX.509Public-keyand attribute certificateframeworks缩略语
Authentication,Authorization,and AccountingAsynchronous Control Character MapAuthentication Header
Certificate Authority
Compression Control ProtocolChallenge Handshake Authentication ProtocolCare-of-Address
Certificate Revocation List
Domain of Interpretation
Digital Signature Algorithm
Encapsulating Security PayloadForeign Agent
Foreign Agent Challenge
Generic Routing EncapsulationHome Agent
InternetAssigned NumberingAuthority建筑321
标准查询下载网
w.iz321.net
认证、授权、计费
异步控制字符映射
认证报头
证书认证
压缩控制协议
盘问握手认证协议
转发地址
废止证书列表
解析域
数字签名算法
封装安全载荷
拜访代理
拜访代理盘问
通用路由封装
归属代理
互联网地址分配机构
IMT-2000
ISAKMP
RADIUS
4概述
InternetEngineeringTaskForceInternet Key Exchange
International MobileTelecom-munication-2000IP Control Protocol
IPSecurity
YD/T1557-2007
互联网工程任务组
互联网密钥交换
国际移动通信-2000系统
IP控制协议
IP安全协议
Internet Security Association and Key Management Protocol互联网SA和密钥管理协议
Link Access Control
Link Control Protocol
Mobil IP
Medium Access Control
Network Access Identifier
PasswordAuthenticationProtocolPacket Control Function
Packet Data Serving Node
Per Hop Behavior
Physical Layer
Point-to-Point Protocol
PCFSessionID
Quality of Service
RemoteAuthenticationDial InUser ServiceRadio Network
Mobile IP Registration ReplyMobile IP Registration RequestRivest-Shamir-AdlemanPublicKeyAlgorithmSecurity Association
Secure Hash Algorithm
Security Parameter Index
Transmission Control ProtocolUsage Data Record
User Datagram Protocol
链路访问控制
链路控制协议
移动IP
媒体访问控制
网络访问标识
口令认证协议
分组控制功能
分组数据业务节点
逐跳行为
物理层
点对点协议
分组控制功能会话标识
服务质量
远程认证拨号接入服务
无线网络
移动IP注册应答
移动IP注册申请
RSA公用密钥算法
安全联盟
安全Hash算法
安全参数索引
传输控制协议
用户数据记录
用户数据报协议
cdma2000分组子系统的网络参考模型包括基于简单P的网络参考模型和基于移动IP的网络参考模型两种。
基于简单IP的网络参考模型
如图1所示，基于简单IP的分组核心网络主要包括PDSN（分组数据服务节点）RADIUS（远端认证拨号接入服务）服务器等。PDSN位于分组核心网与cdma2000无线接人网之间，负责管理用户状态，转发用户数据，并为移动终端分配IP地址。RADIUS服务器位于分组核心网中，主要完成认证、授权和计费的功能，3
YD/T1557-2007
代理RADIUS服务器负责转发拜访RADIUS服务器和归属RADIUS服务器之间的认证和计费信息。核心网电路域
RADIUS
移动终端
4.2基于移动IP的网络参考模型
拜访地接入
服务网络
P网络
图1基于简单IP的网络参考模型
RADIUS
归属IP网络
代理RADIUS
服务器
核心网分组域
如图2所示，基于移动IP的分组子系统除了包括PDSN和RADIUS服务器之外还应包括HA（归属代理）。HA负责向用户分配IP地址，将分组数据通过隧道技术发送给移动用户，并实现PDSN之间的宏移动管理。同时，PDSN还应增加FA（拜访代理）的功能，负责提供隧道出口，并将数据解封装后发往移动台。核心网电路域
RADIUS
移动终端
拜访地接人
服务网络
IP网络
核心网分组域
图2基于移动IP的网络参考模型
建筑321
标准查询下载网
ww.iz321.net
RADIUS
归属IP网络
RADIUS
代理RADIUS
服务器
归属P网络，
或归属接人服务网络
5协议要求
5.1“基于简单IP的协议结构
YD/T1557-2007
简单IP是用户接入的基本方法，用户的P地址由业务接入提供商动态分配，一旦用户离开特定的地理范围，用户将无法继续拥有这个P地址。图3为简单IP业务的协议结构。IP
无线链路
移动台
无线链路
5.2基于移动IP的协议结构
物理层
物理层
图3简单IP协议结构
链路层
物理层
链路层
物理层
终端主机
当用户使用移动P的接入方式时，用户的IP地址为其归属P网络的静态或动态P地址，当用户离开相应归属网络时，仍可继续拥有该P地址。图4和图5分别为移动P中控制和数据的协议结构。MIP
移动台
5.3RADIUS协议
物理层
物理层
IP/IPSec
链路层
物理层
图4移动IP控制协议结构
IP/IPSec
物理层
RADIUS是基于典型的客户/服务器模式工作的，包括RADIUS客户和服务器两部分。RADIUS客户驻留在PDSN或HA上，并通过网络与运行在一台主机上的RADIUS服务器进行通信。另外，RADIUS服务器也可以作为另外一个RADIUS服务器的代理客户。所有的用户认证和网络访问服务信息都位于RADIUS服务器上。这些信息以各种适合客户要求的方式保存。服务器与作为RADIUS客户端的实体（如PDSN）进行通信。RADIUS客户需要发送认证请求给RADIUS服务器，并对服务器发回的响应做出反应。YD/T1557-2007
移动台
物理层
物理层
链路层
物理层
图5移动IP用户数据协议结构
链路层
物理层
链路层
物理层
链路层
物理层
RADIUS协议要求遵照RFC2138、RFC2139、RFC1321和RFC2868等协议要求。其协议参考模型如图6所示。
RADIUS
5.4A10/A11接口协议
RADIUS
RADIUS
RADIUS
服务器
RADIUS
RADIUS
RADIUS
服务器
（可选）
图6RADIUS协议结构
RADIUS
RADIUS
服务器
R（Radio）-P（Packet）接口是指无线接入网与分组核心网之间的接口，具体是指PCF与PDSN之间的接口。
5.4.1R-P接口的协议分层
A10和A11接口的协议栈分别如下：A10接口：
链路层
物理层
建筑321
标准查询下载网
iz321.net
A11接口：
IOS应用
链路层
物理层
YD/T1557-2007
A11接口上UDP的应用方法遵照RFC2002中的相关定义——UDP在移动IP中的应用方法。5.4.2移动IP协议的应用
在A11接口上的“IOS应用”层采用基于移动IP的消息传输呼叫控制信令和记费等信息。AI1接口使用移动IP的公认端口（699）。每个控制消息在UDP数据报中传送。A10连接的启动程序（PCF）选择适当的源UDP端口，向被选PDSN的UDP端口699发送连接请求消息。接收端PDSN）向启动程序（PCF）的UDP端口发送响应消息。
（1）注册请求
在cdma2000网络中，移动台通过在无线网络中向BS/PCF发送始发消息发起个连接的建立。BS/PCF收到呼叫建立指示后，向PDSN发送注册请求消息以建立一个新的A10连接。BS/PCF发送封装在GRE顿中并设有反向隧道比特的注册请求消息。归属地址（HomeAddress）字段置为O。归属代理字段置为PDSN的IP地址。转交地址字段置为BS/PCF的IP地址。当PDSN收到注册请求消息后，会话特定扩展（SessionSpecificExtension）中的信息将用来识别-个分组数据会话。当注册被接受时，将生成用于该移动台的GRE隧道。（2）注册应答
按照RFC2002所描述的处理程序，PDSN将发送注册应答消息。本地地址字段与相应的注册请求消息中的相同。消息中必须包含会话特定扩展。（3）注册更新/证实
在本规范中定义了两个新消息用于支持PDSN发起A10/A11连接的拆除以及加速BS/PCF侧资源的回收。
当与一个呼叫相关的信息改变时，将使用注册更新消息进行通知。当发生BS/PCF之间的切换时，PDSN应通知源BS/PCF
注册更新消息使用移动IP的公认端口号699。注册应答消息则应发往相应的源端口。每个控制消息在UDP数据报中传输。
5.4.3通用路由封装（GRE）协议的应用A10接口的上层是RFC1701中定义的通用路由封装协议（GRE）GRE按如下所述的方式对用户业务进行封装。GRE信头
用户业务
图7GRE封装的用户业务
YD/T1557-2007
n2468n23a
版本号
序列号（可选）
图8GRE信头
GRE信头中标志位和其他字段的编码如下：C（校验和标志（Present））
R（路由标志）
K（键值标志）
S（序列号标志）
s（精确（Strict）源路由标志）Recur（递归（Recursion）控制）标志（Flags）
版本号
协议类型
“0/1”
“os'
“Os”
协议类型
Hex“88OB’（PPP类型）
比特号
八位组：1~4
八位组：5~8
八位组：9~12
（注：当前，TIA/EIA/IS-835不支持该值，但是为纯PPP而保留）Hex“8881用于无结构（Unstructured）的字节流。BS/PCF和PDSN将GRE信头中的键值字段置为与一个呼叫相关的PCF会话标识（PSI）。如果链路层/网络层需要分组数据包按顺序传送，那么将使用序列号字段。序列号为每个分组数据包的序列号。在分组会话开始时，BS/PCF和PDSN将序列号置为0。对于一个给定的会话，每个分组数据包具有连续的序列号。序列号会作一定的翻转（Roll-overs）处理。对于如PPP和异步PPP等需要按顺序接收分组数据的协议，如果到达BS/PCF或PDSN的分组数据失去正确的顺序，那么接收实体可以在向PPP层传送分组数据之前尝试回复正确的分组序列。6
业务要求
cdma2000分组数据业务完全基于IP技术。当用户使用分组数据业务的时候，移动终端与网络间将建立一个IP连接，所有业务均通过IP连接完成。在这个IP连接的基础上，“cdma2000分组核心网可以向移动用户提供多种基本业务。
6.1公网接入业务
在互联网上提供的各种业务，均可直接利用这个IP连接在移动终端上实现，其中包括电子邮件、FTP、WWW浏览和电子商务等。按照移动用户的接人方式不同，公网接入业务可分为两类：（1）基于简单IP的公网接入业务当用户使用简单IP进行接人时，将会从业务接人提供商那里分配到一个动态IP地址。该用户可以在一定地理范围内的网络中，保持所分配的IP地址。但当用户移动出上述地理范围，将不再保持该IP地址。（2）基于移动IP的公网接人业务当用户使用移动IP进行接入时，可能使用静态IP地址，也可能使用动态IP地址，这主要取决于其归属IP网络。用户可以在cdma2000网络范围内或其他网络范围内任意移动而能够保持同一IP地址。8
建筑321
标准查询下载网
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
