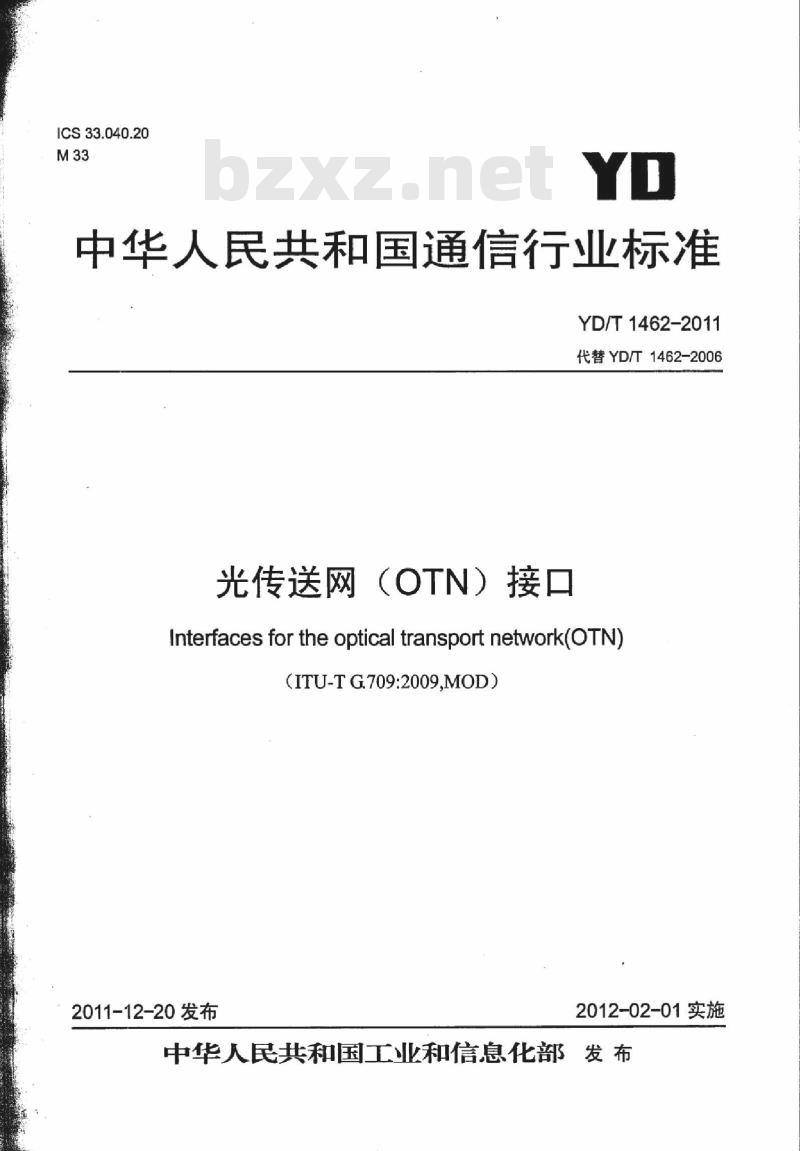

ICS33.040.20
中华人民共和国通信行业标准
YD/T1462-2011
代替YD/T1462-2006
光传送网（OTN）接口
Interfaces for the optical transport network(OTN)（ITU-TG709:2009MOD）
2011-12-20发布
2012-02-01实施

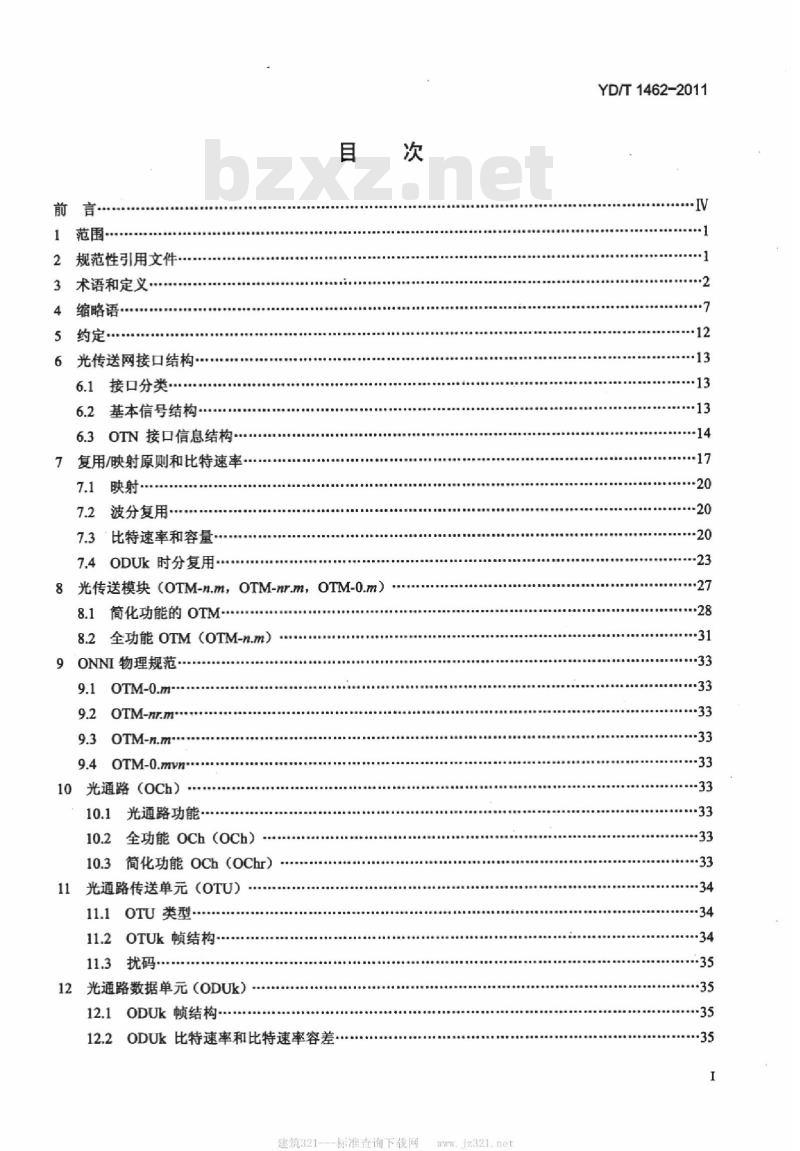

中华人民共和国工业和信息化部发布前言·
范围·
2规范性引用文件·
3术语和定义
4缩略语·
5约定·
6光传送网接口结构
6.1接口分类…
基本信号结构·
6.3OTN接口信息结构
7复用/映射原则和比特速率
映射·
波分复用·
7.3‘比特速率和容量
7.4ODUk时分复用
8光传送模块（OTM-n.m，OTM-nr.m，OTM-0.m）8.1简化功能的OTM-*
8.2全功能OTM（OTM-n.m）
9ONNI物理规范·
OTM-0.mun*
10光通路（OCh）
光通路功能
全功能OCh（OCh）：
简化功能OCh（OChr）
光通路传送单元（OTU）
11.1OTU类型
11.2OTUk顿结构
11.3扰码··
12光通路数据单元（ODUk）
12.1ODUk结构
12.2ODUk比特速率和比特速率容差次
建筑321---标准查询下载网
YD/T1462-2011
YD/T1462-2011

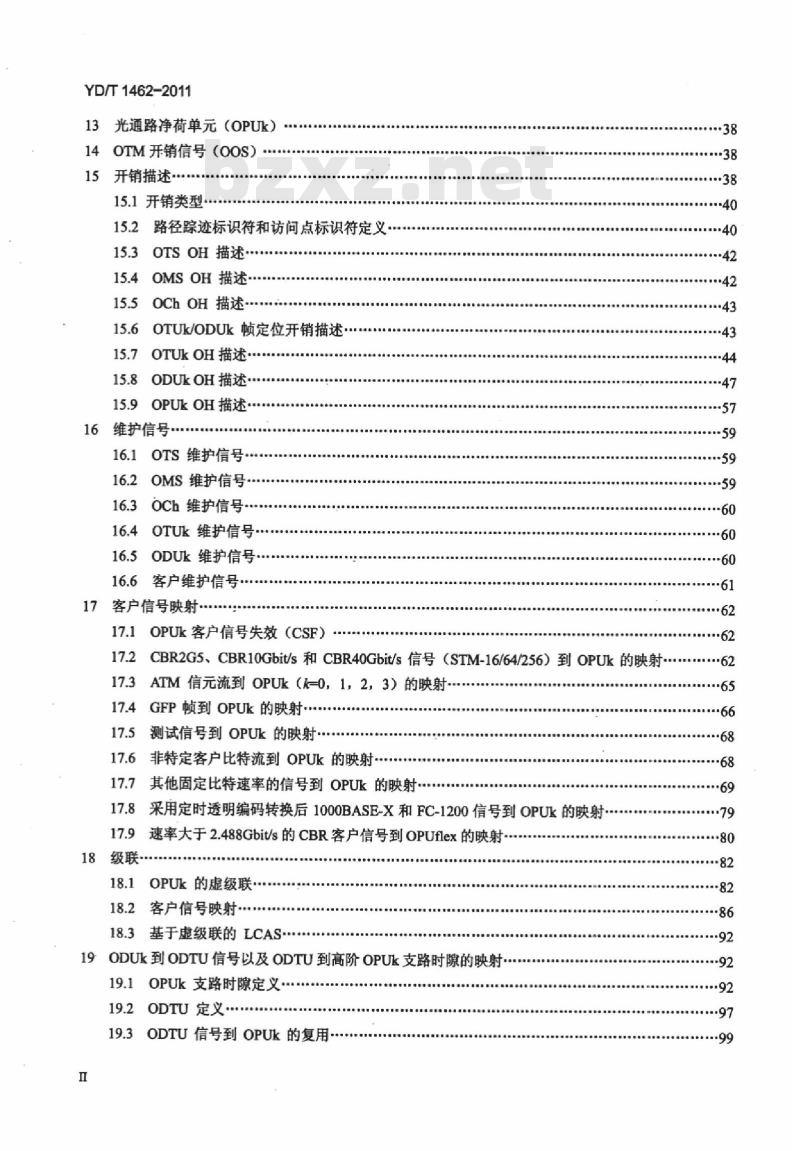

13光通路净荷单元（OPUk）
14OTM开销信号（OOS）..
15开销描述
15.1开销类型
15.2路径踪迹标识符和访问点标识符定义15.3OTSOH描述
OMSOH描述
OChOH描述
15.6OTUk/ODUk顿定位开销描述…15.7
OTUKOH描述
ODUkOH描述·
15.9OPUkOH描述.
16维护信号：
OTS维护信号.
OMS维护信号·
16.3oCh维护信号
OTUk维护信号
ODUk维护信号
16.6客户维护信号
17客户信号映射.
OPUk客户信号失效（CSF）...
CBR2G5、CBR10Gbit/s和CBR40Gbit/s信号（STM-16/64/256）到OPUk的映射·.6217.3ATM信元流到OPUk（k-0，1，2，3）的映射·17.4GFP顿到OPUk的映射
17.5测试信号到OPUk的映射
17.6非特定客户比特流到OPUk的映射17.7
其他固定比特速率的信号到OPUk的映射17.8
采用定时透明编码转换后1000BASE-X和FC-1200信号到OPUk的映射速率大于2.488Gbit/s的CBR客户信号到OPUflex的映射。17.9
18级联
OPUk的虚级联
客户信号映射
18.3基于虚级联的LCAS
19ODUK到ODTU信号以及ODTU到高阶OPUk支路时隙的映射19.1OPUk支路时隙定义
ODTU定义
19.3ODTU信号到OPUk的复用
··80

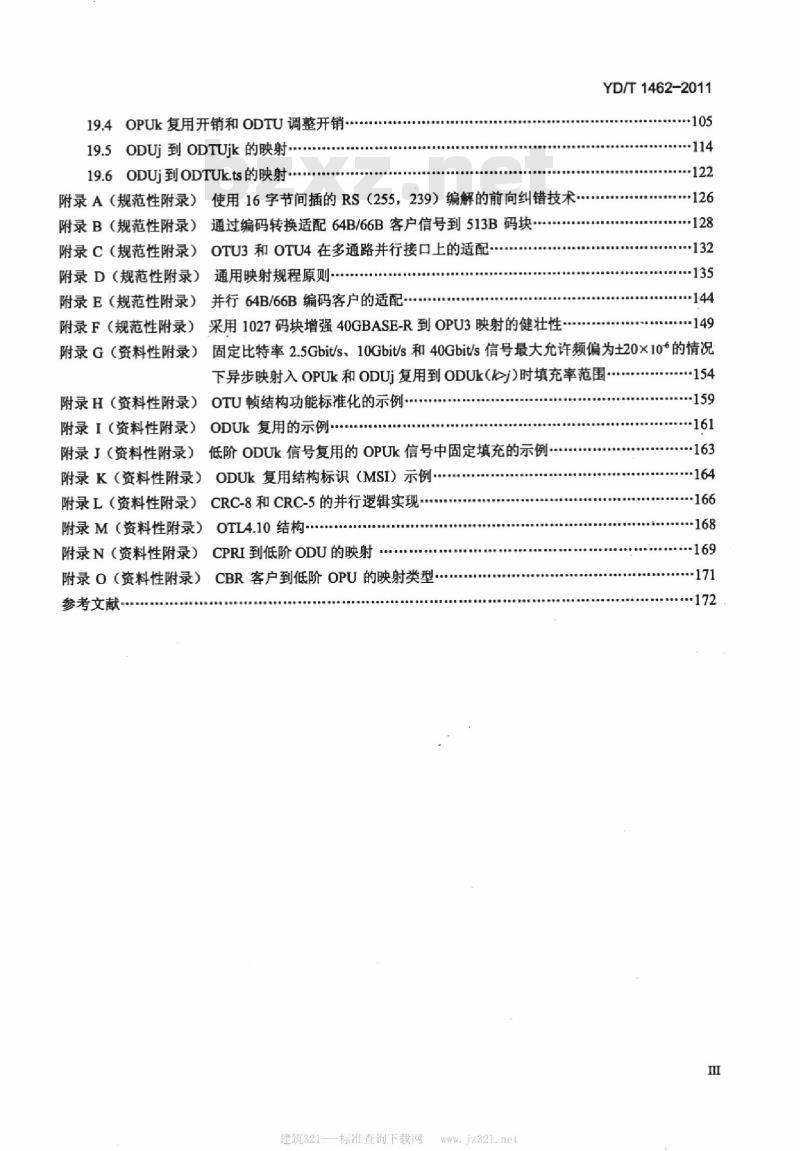

19.4OPUk复用开销和ODTU调整开销.19.5ODUj到ODTUjk的映射
19.6ODUj到ODTUk.ts的映射
附录A（规范性附录）使用16字节间插的RS（255，239）编解的前向纠错技术..附录B（规范性附录）通过编码转换适配64B/66B客户信号到513B码块附录C（规范性附录）OTU3和OTU4在多通路并行接口上的适配：附录D（规范性附录）通用映射规程原则-附录E（规范性附录）并行64B/66B编码客户的适配附录F（规范性附录）采用1027码块增强40GBASE-R到OPU3映射的健壮性YD/T1462-2011
固定比特率2.5Gbit/s、10Gbit/s和40Gbit/s信号最大允许频偏为土20×10°的情况附录G（资料性附录）
下异步映射入OPUk和ODUj复用到ODUk(k>j)时填充率范围.·附录H（资料性附录）OTU顿结构功能标准化的示例附录I（资料性附录）ODUk复用的示例.附录J（资料性附录）低阶ODUk信号复用的OPUk信号中固定填充的示例·附录K（资料性附录）ODUk复用结构标识（MSI）示例附录L（资料性附录）CRC-8和CRC-5的并行逻辑实现附录M（资料性附录）OTL4.10结构附录N（资料性附录）
附录0（资料性附录）bzxZ.net
参考文献
CPRI到低阶ODU的映射
CBR客户到低阶OPU的映射类型·建筑321---标准查询下载网
YD/T1462-2011

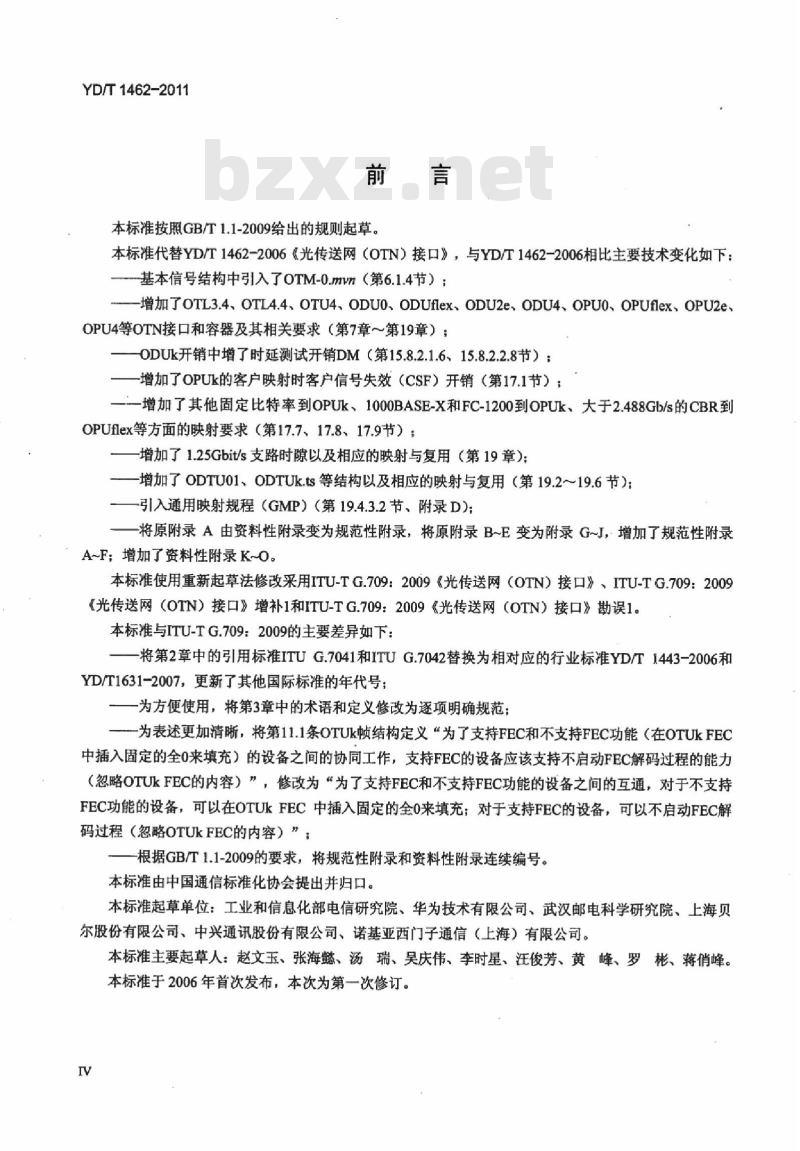

本标准按照GB/T1.1-2009给出的规则起草。本标准代替YD/T1462-2006《光传送网（OTN）接口》，与YD/T1462-2006相比主要技术变化如下：基本信号结构中引入了OTM-0.mvm（第6.1.4节）：一增加了OTL3.4、OTL4.4、OTU4、ODU0、ODUflex、ODU2e、ODU4、OPUO、OPUflex、OPU2e、OPU4等OTN接口和容器及其相关要求（第7章～第19章）；ODUk开销中增了时延测试开销DM（第15.8.2.1.6、15.8.2.2.8节）：一增加了OPUk的客户映射时客户信号失效（CSF）开销（第17.1节）：增加了其他固定比特率到OPUk、1000BASE-X和FC-1200到OPUk、大于2.488Gb/s的CBR到OPUflex等方面的映射要求（第17.7、17.8、17.9节）；-增加了1.25Gbit/s支路时隙以及相应的映射与复用（第19章）；一增加了ODTU01、ODTUk.ts等结构以及相应的映射与复用（第19.2～19.6节）；引入通用映射规程（GMP）（第19.4.3.2节、附录D）；一将原附录A由资料性附录变为规范性附录，将原附录B~E变为附录G~J，增加了规范性附录A~F增加了资料性附录K~O。
本标准使用重新起草法修改采用ITU-TG.709：2009《光传送网（OTN）接口》、ITU-TG.709：2009《光传送网（OTN）接口》增补1和ITU-TG.709：2009《光传送网（OTN）接口》勘误1。本标准与ITU-TG.709：2009的主要差异如下：将第2章中的引用标准ITUG.7041和ITUG.7042替换为相对应的行业标准YD/T1443-2006和YD/T1631-2007，更新了其他国际标准的年代号；一为方便使用，将第3章中的术语和定义修改为逐项明确规范；为表述更加清晰，将第11.1条OTUk帧结构定义“为了支持FEC和不支持FEC功能（在OTUkFEC中插入固定的全0来填充）的设备之间的协同工作，支持FEC的设备应该支持不启动FEC解码过程的能力（忽略OTUkFEC的内容）”，修改为“为了支持FEC和不支持FEC功能的设备之间的互通，对于不支持FEC功能的设备，可以在OTUkFEC中插入固定的全0来填充；对于支持FEC的设备，可以不启动FEC解码过程（忽略OTUkFEC的内容）”：一根据GB/T1.1-2009的要求，将规范性附录和资料性附录连续编号。本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院、华为技术有限公司、武汉邮电科学研究院、上海贝尔股份有限公司、中兴通讯股份有限公司、诺基亚西门子通信（上海）有限公司。本标准主要起草人：赵文玉、张海懿、汤瑞、吴庆伟、李时星、汪俊芳、黄峰、罗彬、蒋俏峰。本标准于2006年首次发布，本次为第一次修订。V
1范围
光传送网（OTN）接口
YD/T1462-2011
本标准规定了光传送网中光传送模块（OTM-n）和光网络的子网内/子网间的光传送网接口的技术要求，包括光传送体系（OTH）、支持多波长光网络的顿结构、开销、比特速率、客户信号的映射方式和用于管理的开销处理等。
本标准适用于光传送网中的用户一网络接口（UNI）和网络一网络接口（NNI)。对于光子网内所使用的接口，接口的属性依赖所应用的光技术，随着光技术的不断更新而相应改变。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T1443-2006
YD/T1631-2007
通用成顿规程（GFP）技术要求
同步数字体系（SDH）虚级联及链路容量调整方案技术要求ITU-TG.652（2009）单模光纤光缆的特性（Characteristicsofa single-modeopticalfibrecable）ITU-TG.653(2010)
色散位移单模光纤光缆的特性（Characteristics of adispersion-shiftedsingle-mode optical fibre cable)）非零色散单模光纤光缆的特性（Characteristicsofanon-zeroITU-TG.655（2009)
dispersion-shifted single-mode optical fibrecable)ITU-TG.693（2009)
ITU-TG.695（2010)
ITU-TG.707/Y.1322
(2007)
ITU-TG.798(2010)
ITU-TG.805（2000)
局内系统光接口（Optical interfacesforintra-officesystems）粗波分复用的光接口（Optical interfaces for coarse wavelengthdivisionmultiplexing applications)
同步数字体系的网络节点接口（Networknodeinterfaceforthesynchronousdigital hierarchy (SDH))
光传送网体系设备功能块特性（Characteristicsof opticaltransportnetworkhierarchy equipment functional blocks)传送网通用功能结构（Genericfunctionalarchitectureoftransportnetworks）传送设备特性一描述方法和通用功能（CharacteristicsoftransportequipmentITU-TG.806（2009）1
-Description methodology and generic functionality)ITU-TG.870/Y.1352
(2010)
光传送网（OTN）的术语及定义（TermsanddefinitionsforOpticalTransportNetworks (OTN))
光传送网结构（Architectureofopticaltransportnetworks）ITU-TG.872（2001）
ITU-TG.873.1（2006）光传送网一线性保护（OpticalTransportNetwork：Linearprotection）ITU-TG.959.1（2009）光传送网物理层接口（Optical transportnetworkphysical layerinterfaces）ITU-TG.984.6（2009）G比特无源光网络（GPON）一距离扩展（Gigabit-capablepassiveopticalnetworks (GPON) :Reach extension)ITU-TG.8011.1/
Y.1307.1(2009)
以太网专线业务（EthernetPrivateLineService）1
建筑321---标准查询下载网
YD/T1462-2011
ITU-TI.432.1（1999）B-ISDN用户网络接口－物理层规范：通用特性（B-ISDNuser-networkinterface -Physical layer specification: General characteristics)ITU-TM.1400（2006）局间操作网络设计（Designationsforinterconnectionsamongoperatorsnetworks)
ITU-TM.3100（1995）通用网络信息模型一修正版3：通用告警上报控制.（ARC）特性管理接口/Amd.3（2001)
定义（Generic network information model-Amendment 3:Definition of themanagement interface for a generic alarm reporting control (ARC) feature)ITU-TO.150（1996）数字传送设备性能测试通用要求（Generalrequirementsforinstrumentationfor performance measurements on digital transmission equipment)ITUT.50（1992)
IEEE802.3-2008
IEEE802.3ba-2010
3术语和定义
国际参考字母数字（前国际5号电码或IA5）-信息技术——信息交换用7位编码字符集（InternationalReferenceAlphabet(IRA）（FormerlyInternationalAlphabet No. 5 or LA5) -Information technology-7-bit coded character set forinformation interchange)
信息技术一局域与城域网一第三部分一载波侦听多路访问的碰撞检测（CSMA/CD）访问方法和物理层规范（InformationTechnology-Local andMetropolitan Area Networks-Part 3:CarrierSenseMultiple Access withCollision Detection （CSMA/CD） Access Method and Physical LayerSpecifications
信息技术一局域与城域网一第三部分一载波侦听多路访问的碰撞检测（CSMA/CD）访问方法和物理层规范一增补：对于40Gbit/s和100Gbit/s操作的媒质访问控制参数、物理层和管理参数（InformationTechnology-Localand Metropolitan Area Networks -Part 3: Carrier Sense Multiple Access withCollision Detection （CSMA/CD） Access Method and Physical LayerSpecifications-Amendment:Media Access Control ParametersPhysicalLayers and Management Parametersfor 40Gb/s and 100Gbit/s Operation)下列术语和定义适用于本文件。3.1
X位比特间插奇偶校验BitInterleavedParity-X（BIP-X）一种误码监视方法。偶校验时，传输设备在信号的特定部分产生X位编码，编码的第一位对信号覆盖部分内的所有X位序列的第一位进行偶校验，第二位对该部分内的所有X位序列的第二位进行偶校验，以此类推。偶校验通过将每一个监视部分的BIP-X比特设置为有偶数个1来产生。监视部分包括信号覆盖部分内与X位序列内比特位置相同的所有比特。信号覆盖部分包括BIP-X。3.2
网络节点接口NetworkNodeInterface（NNI）在一个网络节点中，用来与其他的网络节点互联的接口。2
适配信息AdaptedInformation（Al）在“路径”上传送的信号。在相关标准中定义其特定的格式。特征信息Characteristic Information（CI）在“网络连接”上传递的具有特殊格式的一种信号。特殊格式在相关标准中规范。网络Network
共同提供通信业务的所有实体（诸如设备、装置、设施等）。子网络Subnetwork
用于实现特殊特征信息的路由安排的一种拓扑构件。域内接口IntraDomainInterface（laDI）管理域内的物理接口。
域间接口InterDomainInterface（IrDI）表征两个管理域边界的物理接口。光传送网OpticalTransportNetwork（OTN）YD/T1462-2011
由一系列通过光纤链路连接的光网络要素组成，根据ITU-TG.872（2001）的要求，能够提供的功能包括传输、复用、路由、管理、监视以及承载客户信号的光通道的生存性。3.10
光传送模块OpticalTransportModule（OTM-n[].m）经过ONNI被传送的信息结构。系数n和m定义了所支持的波长和比特速率。有两种OTM结构：
全功能的OTMOTMWithFullFunctionality（OTM-n.m）由n个复用的光通路和一个可以支持非随路开销的OTM开销信号组成，是用于支持OTN中的光传送段（OTS）层连接的信息结构。光传送段层（OTS_CI）的特征信息包含信息净荷（OTS_CI_PLD）和光传送段开销信息域（OTS_CIOH)。OTM开销信号（OOS）信息结构包含着光传送段开销（OTS_OH）信息域。一个OTM-n的阶数由它所支持的OMU-n的阶数所决定。3.10.2
简化功能的OTMOTMWithReducedFunctionality（OTM-O.m，OTM-nr.m）3
建筑321-标准查询下载网
YD/T1462-2011
包括OTM-0.m和OTM-nr.m。OTM-0由单个光通路组成，不需要指定具体的波长。OTM-nrm最多可以包含n个复用的光通路，不支持非随路开销。OTM-nrm/OTM-0用于支持OTN中光物理段（OPS）层连接的信息结构。光物理段层信息特性（OPS_CI）信息特性包含信息净荷（OPS_CL_PLD)。不支持非随路开销。一个OTM-nr的阶数由它所支持的OCG-nr的阶数所决定。：系数n表示OTM、OTS、OMS、OPS、OCG和OMU的阶数。n代表了能承载最低比特速率信号的最大波长数目。随着比特速率的增加，n可能会减少。-0表示单个通路的情况，这里不指定具体的波长。r：如果存在系数r，表示简化功能的OTM、OCG、OCC和Och（不支持非随路开销）。=0时就不再需要r。
m：系数m表示接口所支持的比特速率和多种比特速率。m可以取值为1，2，3，4，12，123，234等。k：系数k表示所支持的比特速率和不同种类的OPUk、ODUk和OTUk。k=1表示比特速率为2.5Gbit/s，k=2表示比特速率为10Gbit/s，k=3表示比特速率为40Gbit/s等。3.11
光通路OpticalChannel（oCh[g）用于支持Och路径的信息结构。定义了两种Och：Och客户信号是OTUk信号，OTM支持其他数字客户信号（例如STM-n，GbE)。
注：OCh还应具有区分两个不同的OCh信号（一个信号承载OTU1，另一个信号承载OTU2或GbE）的特征，该问题待研究。
全功能光通路OpticalChannelWithFull Functionality（OCh）由有一定带宽的信息净荷（OCh_PLD）和支持光通路管理的非随路开销（OCh_OH）组成的信息结构。3.11.2
简化功能的光通路OpticalChannelWithReducedFunctionality（OChr）有一定带宽的信息净荷（OCh_PLD）的信息结构，不支持非随路开销。3.12
光通路传送单元OpticalChannelTransportunit（OTUkM）在一个或多个光通路连接上，传送一个ODUk的信息结构，包括光通路数据单元和OTUk相关开销（FEC和光通路连接管理开销），具有顿结构，比特速率和带宽等特点。OTUk的容量由k划分，k=1，2，3，4。
有两种版本的OTUk：
完全标准化的OTUkCompletelyStandardizedOTUk（OTUk）用于oTMIrDI或oTMIaDI。
功能标准化的OTUkFunctionallyStandardizedOTUk（OTUkV）用于OTMIaDI。
光通路数据单元OpticalChannelDataunit（ODUk）YD/T1462-2011
包括信息净荷（OPUk）和与开销相关的ODUk的信息结构。ODUk的容量由k划分，k=0，1，2，2e，3，4，flex等。
ODUk通道ODUkPath（ODUkP）
用于支持端到端ODUk路径的信息结构。3.13.2
ODUkTCM（ODUKT）
用于支持TCM路径的信息结构。最多可以支持6个TCM子层。3.14
光通路净荷单元OpticalChannelPayloadUnit（OPUk）适配客户信息在光通路上传送的信息结构。将客户信息和所需开销结合在一起，对客户信号速率和OPUk净荷速率，以及其他OPUk开销进行适配，以支持客户信号传送。这些开销是为适配而特定的OPUk的容量由k划分，k=0，1，2，2e，3，4，flex等。3.15
光通路载波OpticalChannelCarrier（OCC[）代表OTM-n中的支路时隙。定义有两种OCC结构。注：OCC还应具有区分两个不同的OCC支路时隙（一个信号承载OTUI，另一个信号承载OTU3）的特征，该问题待研究。3.15.1
全功能OCcOccWithFullFunctionality（OCc）包含OCC净荷（OCCp）和OCC开销（OCCo）。OCCp承载OCh_CI_PLD，并被指配到WDM中的某一个波长。OCCo承载OChCIOH，并且在OOs信息结构中传送。3.15.2
简化功能的occOccWithReducedFunctionality（OcCr）包含OCC净荷（OCCp）。OCCp承载OCh_CIPLD，并被指配到WDM中的某一个波长。不支持非随路开销。
n阶光载波群OpticalCarrierGroupofOrdern（OcG-n[g）n个光通路载波占据一个OTM固定的、确定的位置，称为光载波群（OCG[r1)。有两种结构的OCG：3.16.1
全功能OCGOCGWithFullFunctionality（OCG-n）包含n个OCC净荷（OCCp）和OCC开销（OCCo）。建筑321---标准查询下载网
YD/T1462-2011
简化功能的ocGOcGWithReducedFunctionality（OCG-nr）包含最多n个OCC净荷（OCCp）。不支持非随路开销。3.17
光复用单元OpticalMultiplexUnit（OMU-n，n≥1）支持OTN中的光复用段（OMS）层连接的信息结构。光复用段层特征信息（OMSCI）包含信息净荷（OMSCIPLD）和光复用段开销信息（OMSCIOH）。OMSCIPLD包含OCG-n净荷，OMSCIOH包含OCG-n开销和OMS特定开销，并且在OOS信息结构中传送。OMU的阶数由所支持的OCG阶数定义。3.18
光n阶光物理段OpticalPhysicalSectionofOrdern（OPSn）一个分层网络，提供在各种光纤（如G652，G653，G655）上传送多波光信号的功能。OPSn将OMS和OTS层的传送功能结合在一起，但不包括监控信息，OPSn定义了n=0和n=16两种容量。3.19
光传送网节点接口OpticalTransportNetworkNodeInterface（ONNI）用于与其他光传送网节点接口互联。3.20
OTM开销信号OTMOverheadSignal（OOS）在光监控信道上传送与OTM非随路开销的信息结构。非随路开销包括光传送段开销、光复用段开销和光通路非随路开销。主要特性包括顿结构，比特速率和带宽。3.21
光监控通路OpticalSupervisoryChannel（OsC）传送OTM开销信号的物理光路，不经过光放大器。3.22
光传送体系OpticalTransportHierarchy（OTH）一套数字传送结构，规范在光传输网上传送经过适配的净荷。3.23
OTH复用OTHMultiplexing
光通路复用进程。
非随路开销Non-AssociatedOverhead（naOH）在OOS中传送监控信息。
无损伤激活/去激活连接监视HitlessActivation/DeactivationofaConnectionMonitor应用于TC一CMEPs。在两个TC-CMEPs之间可以建立/释放一个CM，同时不影响净荷数据或其他6
YD/T1462-2011
不相关的OH信息，不相关的管理功能也不受到影响。当激活/去激活一个新的/旧的CM时，先前建立起来的CMs不应当反映瞬间误码或统计。3.26
固定比特率2G5ConstantBitRate2G5（CBR2G5）固定比特速率信号，2488320kbit/s±20×10*，例如STM-16。3.27
固定比特率10Gbit/sConstantBitRate10Gbit/s（CBR10Gbit/s）固定比特速率信号，9953280kbit/s±20×10°，例如STM-64。3.28
固定比特率40Gbit/sConstantBitRate40Gbit/s（CBR40Gbit/s）固定比特速率信号，39813120kbit/s±20×10°，例如STM-256。3.29
连接监测终点ConnectionMonitoringEndPoint（CMEP）表示路径的终点，以及相应的路径终止功能。连接监测开销（CMOH）在CMEPs被插入和提取。对于OCh，CMEPs分为3种层次：
OCh光段CMEP（OSCMEP），表示OTUk路径的终点。SM开销域包含相关CMOH。一OCh串联连接CMEP（TC_CMEP），表示ODUkT路径的终点。TCM1...6开销域包含相关CMOH。OCh通道CMEP（PCMEP），表示ODUkP路径的终点。PM开销域包含相关CMOH。3.30
链路容量调整方案LinkCapacityAdjustmentScheme（LCAS）源端和宿端虚级联适配功能的控制机制，可以无损伤的增加和减少一个链路的容量，以满足带宽的需求。它也提供了一种能够在失效链路上调节容量的方式。LCAS可以通过网络和网元管理系统的操作，用于在端到端通道上的容量初始化，增加和减少，创建和删除。3.31
光复用段OpticalMultiplexSection（OMS）光传送网子层之一，其信息由OMU-n承载。3.32
光传输段OpticalTransmissionSection（OTs）光传送网子层之一，其信息由OTMn.m承载。4缩略语
下列缩略语适用于本文件。
YY is a value in hexadecimal presentation16 columnswithFixedStuff
Reamplification,Reshaping and Retiming建筑321--标准查询下载网
YY是十六进制的值
有固定填充的16列
再放大，再整型，再定时。
