定价：34.00元
中华人民共和国行业标准
TB101202019
J160—2019
铁路瓦斯隧道技术规范
Technical Code for Railway Tunnel with Gas2019-04-18
国家铁路局
2019-08-01
最新标准规范，请微信关注公众号回复：规范，即可下载！
试验，
微信扫二维码关注！
中华人民共和国行业标准
铁路瓦斯隧道技术规范
TB10120-2019
J1602019
中国铁道出版社有限公司出版发行（100054，北京市西城区右安门西街8号）出版社网址：hitp：/tdpress.com中国铁道出版社印刷厂印
开本：850mm×1168mm1/32印张：5.875字数：145千2019年7月第1版2019年7月第1次印刷书号：151135832定价：34.00元版权所有侵权必究
凡购买铁道版图书，如有印制质量问题，请与本社发行部联系调换，发行部电话：路（021）73174，市（010）51873174质国就补正装公械

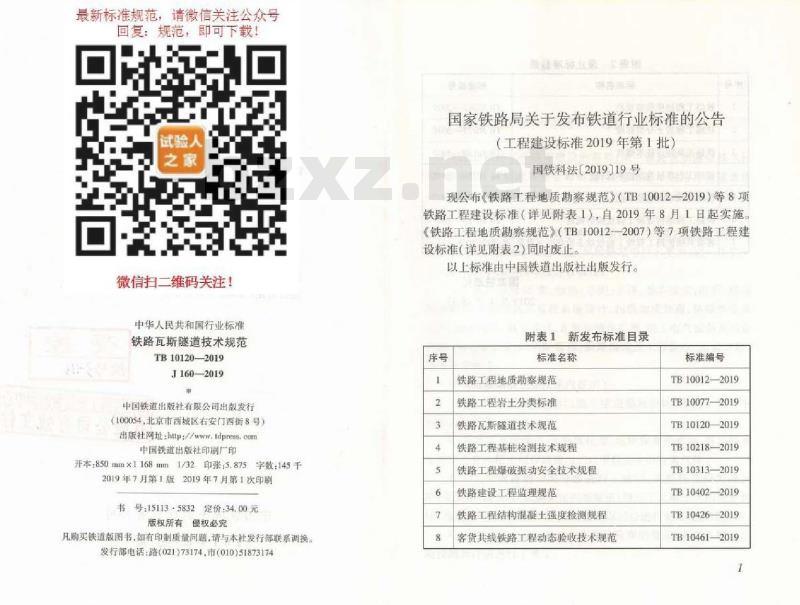

国家铁路局关于发布铁道行业标准的公告（工程建设标准2019年第1批
国铁科法【2019】19号
现公布《铁路工程地质勘察规范》（TB10012-2019）等8项铁路工程建设标准（详见附表1），自2019年8月1日起实施。《铁路工程地质勘察规范》（TB10012-2007）等7项铁路工程建设标准（详见附表2）同时废止。以上标准由中国铁道出版社出版发行。附表1新发布标准目录
标准名称
铁路工程地质勘察规范
铁路工程岩土分类标准
铁路瓦斯隧道技术规范
铁路工程基桩检测技术规程
铁路工程爆破振动安全技术规程铁路建设工程监理规范
铁路工程结构混凝土强度检测规程客货共线铁路工程动态验收技术规范标准编号
TB10012—2019
TB100772019
TB10120—2019
TB102182019
TB103132019
TB10402-2019
TB10426-2019
TB104612019

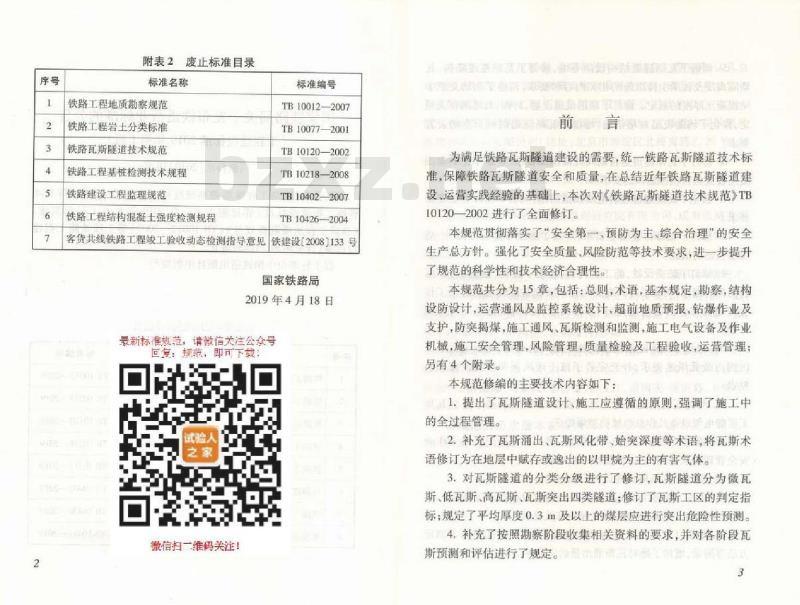

附表2废止标准目录
标准名称
铁路工程地质勘察规范
铁路工程岩土分类标准
铁路瓦斯隧道技术规范
铁路工程基桩检测技术规程
铁路建设工程监理规范
铁路工程结构混凝土强度检测规程标准编号
TB10012-2007
TB10077-2001
TB10120-2002
TB102182008
TB10402—2007
TB10426—2004
客货共线铁路工程峻工验收动态检测指导意见铁建设【2008】133号
国家铁路局
2019年4月18日
最新标准规范，请微信关注公众号回号：规范：即可下载！
微信扫一维吗关注！
动前言版等
为满足铁路瓦斯隧道建设的需要，统一铁路瓦斯隧道技术标，准，保障铁路瓦斯隧道安全和质量，在总结近年铁路瓦斯隧道建设运营实践经验的基础上，本次对《铁路瓦斯隧道技术规范》TB10120-2002进行了全面修订。
本规范贯彻落实了“安全第一预防为主综合治理”的安全生产总方针。强化了安全质量风险防范等技术要求，进一步提升了规范的科学性和技术经济合理性。本规范共分为15章，包括：总则，术语，基本规定，勘察，结构设防设计，运营通风及监控系统设计，超前地质预报，钻爆作业及支护，防突揭煤.施工通风瓦斯检测和监测，施工电气设备及作业机械.施工安全管理，风险管理，质量检验及工程验收，运营管理：另有4个附录。
本规范修编的主要技术内容如下：提出了瓦斯隧道设计施工应遵循的原则.强调了施工中的全过程管理。
2，补充了瓦斯涌出，瓦斯风化带，始突深度等术语，将瓦斯术语修订为在地层中赋存或逸出的以甲烷为主的有害气体3.对瓦斯隧道的分类分级进行了修订，瓦斯隧道分为微瓦斯，低瓦斯，高瓦斯，瓦斯突出四类隧道：修订了瓦斯工区的判定指标：规定了平均厚度0.3m及以上的煤层应进行突出危险性预测。4.补充了按照勘察阶段收集相关资料的要求，并对各阶段瓦斯预测和评估进行了规定。

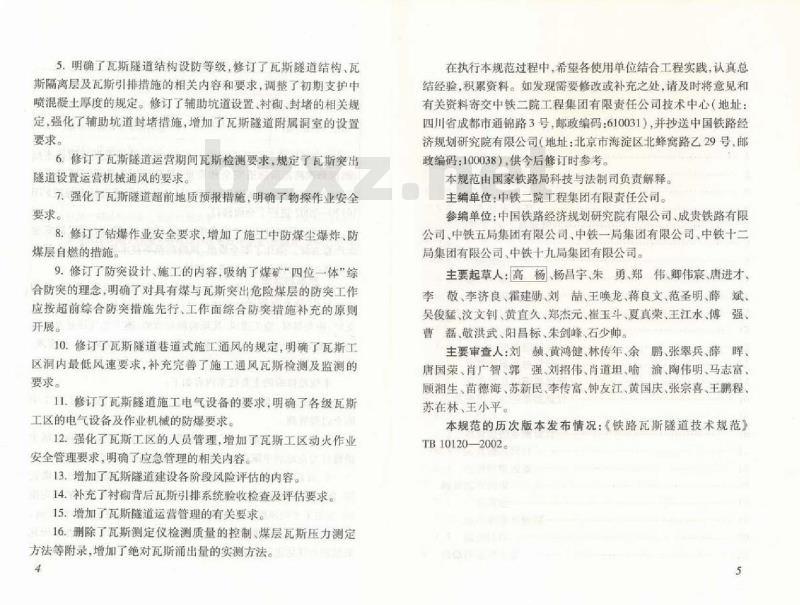

5.明确了瓦斯隧道结构设防等级，修订了瓦斯隧道结构，瓦斯隔离层及瓦斯引排措施的相关内容和要求，调整了初期支护中喷混凝土厚度的规定。修订了辅助坑道设置，衬砌，封堵的相关规定，强化了辅助坑道封堵措施，增加了瓦斯隧道附属洞室的设置要求。
6.修订了瓦斯隧道运营期间瓦斯检测要求，规定了瓦斯突出隧道设置运营机械通风的要求。7强化了瓦斯隧道超前地质预报措施，明确了物探作业安全要求。
8.修订了钻爆作业安全要求，增加了施工中防煤尘爆炸，防煤层自燃的措施。
9.修订了防突设计，施工的内容，吸纳了煤矿“四位一体”综合防突的理念，明确了对具有煤与瓦斯突出危险煤层的防突工作应按超前综合防突措施先行工作面综合防突措施补充的原则开展。
10.修订了瓦斯隧道巷道式施工通风的规定，明确了瓦斯工区洞内最低风速要求，补充完善了施工通风瓦斯检测及监测的要求。
11修订了瓦斯隧道施工电气设备的要求，明确了各级瓦斯工区的电气设备及作业机械的防爆要求。12.强化了瓦斯工区的人员管理，增加了瓦斯工区动火作业安全管理要求，明确了应急管理的相关内容。13.增加了瓦斯隧道建设各阶段风险评估的内容。14.补充了衬砌背后瓦斯引排系统验收检查及评估要求。15.增加了瓦斯隧道运营管理的有关要求。16.删除了瓦斯测定仪检测质量的控制，煤层瓦斯压力测定方法等附录，增加了绝对瓦斯涌出量的实测方法。4
在执行本规范过程中，希望各使用单位结合工程实践，认真总结经验，积累资料。如发现需要修改或补充之处，请及时将意见和有关资料寄交中铁二院工程集团有限责任公司技术中心（地址：四川省成都市通锦路3号，邮政编码：610031），并抄送中国铁路经济规划研究院有限公司（地址：北京市海淀区北蜂窝路乙29号，邮政编码：100038），供今后修订时参考。本规范由国家铁路局科技与法制司负责解释。主编单位：中铁二院工程集团有限责任公司。参编单位：中国铁路经济规划研究院有限公司，成贵铁路有限公司、中铁五局集团有限公司，中铁一局集团有限公司、中铁十二局集团有限公司，中铁十九局集团有限公司。主要起草人：高杨杨昌宇、朱勇郑伟、卿伟宸、唐进才李敬、李济良、翟建勋刘喆王唤龙、蒋良文、范圣明、薛斌、吴俊猛汶文钊黄直久郑杰元崔玉斗夏真荣王江水傅强、曹磊、敬洪武、阳昌标、朱剑峰、石少帅。主要审查人：刘籁、黄鸿健林传年余鹏张翠兵、薛晖唐国荣、肖广智郭强刘招伟、肖道坦、喻渝、陶伟明、马志富、顾湘生、苗德海、苏新民、李传富、钟友江、黄国庆、张宗喜、王鹏程、苏在林，王小平。
本规范的历次版本发布情况：《铁路瓦斯隧道技术规范》TB10120—2002。
最新标准规范，请微信关注公众号回，规范，印可下载
微信扫二维码关注！
全网首发最新标准规范
找规范加群205309449
工程试验标准分享群
扫二维码，加入群聊
3基本规定
瓦斯隧道分类
设计施工及运营
般规定
4.3瓦斯预测与评估
5结构设防设计
一般规定
专装08
目一次的自品一区
5.2瓦斯封闭系统设计
5.3瓦斯引排系统设计
辅助坑道与附属洞室
6运营通风及监控系统设计
一般规定
运营监控系统设计
运营通风设计
6.4运营机电设备
7超前地质预报
7.1一般规定
7.2地质素描及物探
7.3-超前钻探··
8钻爆作业及支护
8.1—般规定.
8.2开挖及爆破作业
8.3支护与衬砌
8.4防治煤层自燃和煤尘爆炸
9防突揭煤
9.1—般规定
9.2超前综合防突
9.3工作面综合防突
9.4揭煤及煤层开挖
10施工通风、瓦斯检测和监测
一般规定
10.2通风方式
10.3通风系统
10.4通风设备
瓦斯检测和监测
11施工电气设备及作业机械
一般规定
洞内照明
11.4电器与保护
11.5作业机械
12施工安全管理
一般规定
812.2进洞人员管理
12.3电气及机械设备管理
12.4消防管理
12.5应急管理
13风险管理
一般规定
13.2设计阶段风险管理
13.3施工阶段风险管理下载标准就来标准下载网
14质量检验及工程验收
15运营管理
附录A煤的破坏类型分类
附录B绝对瓦斯涌出量实测方法
附录C
绝对瓦斯涌出量计算方法
附录D瓦斯自动监控报警与断电系统D1
自动监控系统
自动监控系统的布置与安装
瓦斯自动监测报警断电装置传感器的布置D.3
及断电要求
本规范用词说明
《铁路瓦斯隧道技术规范》条文说明最新标准规范：请微信关注公众号回复：规范，即可下载！
微信二维码关注！
最新标准规范，请微信关注公众号回复：规范，即可下载！
微信扫二维码关注！
1总休则
10.1为贯彻国家有关法规和技术政策，满足铁路瓦斯隧道期察，设计施工及运营的需要，统一铁路瓦斯隧道技术标准，使铁路瓦斯隧道符合技术先进措施合理风险可控运营安全工程经济等要求，制定本规范。
1.0.2本规范适用于新建铁路瓦斯隧道及其辅助坑道的勘察设计、施工及验收。
1.0.3铁路隧道勘察与施工过程中通过地质勘探或施工检测表明隧道通过地层存在瓦斯时，该隧道应定为瓦斯隧道。1.0.4铁路瓦斯隧道应坚持安全第一，并遵循超前预报先行施工通风为主，瓦斯监测并重，综合措施配套应急预案落实的基本原则。
1.0.5铁路瓦斯隧道的勘察设计，应贯穿于隧道建设的全过程，并根据不断更新的地质，环境，安全及施工信息资料，及时修正设计。
1.0.6铁路瓦斯隧道施工应强化全过程管理，采取有效的工程措施，积极采用机械化，信息化手段。1.0.7铁路瓦斯隧道的设计施工应执行国家节能节材和环保等有关法律法规，积极采用新技术，新材料，新设备，新工艺。1.0.8铁路瓦斯隧道的勘察设计施工及验收.除应符合本规范外，尚应符合国家现行有关标准的规定。2.0.1瓦斯gas
2诞术总语
在地层中赋存或逸出的以甲烷（CH）为主的有害气体，有时单指甲烷。根据其生成赋存条件将其分为煤层瓦斯、非煤瓦斯两类。
2.0.2瓦斯工区work area with gas由某一隧道洞口或辅助坑道口开辟工作面施工的隧道范围称其为隧道工区，该范围含瓦斯时则为瓦斯工区。2.0.3瓦斯涌出gasemission
瓦斯以较低压力较为均勾地从煤体或岩体裂隙，孔洞，炮眼中进人作业空间的现象，不会对煤层或岩体产生破坏。2.0.4绝对瓦斯涌出量absolulegasemission rate单位时间内从煤层、岩层及已开挖的煤（岩）体所涌（逸）出的瓦斯量，以m/min计量：进行瓦斯抽放时，应包括瓦斯抽放量。铁路隧道施工期间，绝对瓦斯涌出量中洞内涌出量部分一般按每班测一次且每日不少于3次的测风获取瓦斯浓度及风速计算求取。2.0.5煤层瓦斯coal seamgas
生成于煤并储存于煤（岩）层或煤系地层的瓦斯。2.0.6瓦斯压力gas pressure
煤（岩）层孔隙裂隙中的瓦斯对隙壁所产生的应力，单位为MPa。一般指隧道开挖前煤（岩）中瓦斯的原始压力。2.0.7瓦斯风化带gasweathered zone煤层气成分中甲烷浓度低于80%的瓦斯区带称为瓦斯风化带。瓦斯风化带包括二氧化碳-氮气带，氮气带氮气-甲烷带。2.0.8施钻瓦斯动力现象gas dynamic phenomenonwhiledrilling2.
钻孔在施作过程及使用过程中，由瓦斯和地应力诱发的钻孔喷孔（喷水汽、煤屑、岩粉、泥沙等）钻孔变形、顶钻、抱钻、夹钻等现象。
2.0.9吨煤瓦斯含量gascontent foreachton of coal未开挖煤体中，每吨煤含有的游离瓦斯与吸附瓦斯量之和，以m/计量。
2.0.10 瓦斯区段one section of work area with gas含瓦斯地层向两侧非瓦斯地层各延伸一定长度范用称为瓦斯区段，延伸长度不应小于50m
2.0.11煤系地层coal measure strata在成因上有共生关系并含有煤层或煤线的沉积岩地层。2.0.12煤（岩）与瓦斯突出coal（rock）andgasoutburst在地应力和瓦斯的共同作用下，破碎的煤（岩石）和瓦斯由煤体（岩体）内突然向开挖空间抛出的异常动力现象，可以简称为瓦斯突出或突出。
2.0.13始突深度shallowestof outburst同一地质单元内突出煤层发生实际突出的最小深度。2.0.14煤层倾角dip angleof coalseam煤层层面与水平面的夹角，以0表示。当6<8°时，称近水平煤层；8°<0≤25°时，称缓倾斜煤层；25°<0≤45°时，称倾斜煤层；6>45°时，称急倾斜煤层。
2.0.15煤层厚度thicknessofeoal seam煤层顶、底板层面间的垂直距离，以表示。<1.3m的为薄煤层：1.3m≤t≤3.5m的为中厚煤层：t>3.5m的为厚煤层。2.0.16瓦斯浓度gasconcentration空气中瓦斯与空气的体积之比，以百分数表示。2.0.17超前探孔probinghole
为探明开挖面前方煤与瓦斯赋存地质条件，煤层位置等特征3.
和瓦斯情况的钻孔互堆，原光
2.0.18揭煤coal miningatthe rock wall隧道或导坑工作面从距突出煤层顶（底）板最小法向距离5m开始至穿过煤层进人底（顶）板最小法向距离2m的开挖作业过程。
2.0.19煤矿许用炸药coal permitted explosive允许在有可燃气或煤尘爆炸危险的煤矿井下使用的炸药。2.0.20超前综合防突措施advance comprehensive anti-outburstmeasures
在煤与瓦斯突出煤层开挖前，对其较大范围采取的消除突出危险性的工程措施，煤矿称为区域综合防突措施。1工作面综合防突措施
comprehensive anti-outburst
measures of tunnel face
针对工作面前方有局部突出危险的煤层采取的消除突出危险性的工程措施，煤矿称为局部综合防突措施。2.0.22顶测孔forecasting hole用于获取煤层各项参数，预测煤层突出危险性的钻孔。2.0.23检验孔detection hole
用于检验防突措施效果的钻孔。2.0.24抽放孔drainage borehole利用机械设备产生负压强制排放工作面前方未揭开煤层中瓦斯降低瓦斯压力和含量的钻孔
2.0.25岩墙rockwall
开挖工作面与煤层之间的岩体，其厚度定义为开挖工作面与煤层间的法向距离。当其最小厚度足以抵御煤与瓦斯的动力作用破坏时，称为安全岩墙。
2.0.26排放孔gas releasinghole采用正压自然排放工作面前方未揭开煤层中的瓦斯降低瓦斯压力和含量的钻孔。
2.0.27局部通风机localventilator洞内用于防止瓦斯局部积聚或引导风流的通风机，也简称局扇。
2.0.28主要通风机mainventilator向工作面提供新鲜风的通风机。2.0.29瓦斯爆炸gasexplosion
一定浓度的甲烧和空气中的氧气在一定温度作用下产生的激刻氧化反应：爆炸的瓦斯浓度界限一般为5%～16%。2.0.30瓦斯燃烧gascombustion
瓦斯浓度处于爆炸限值之外时，甲烷和空气中的氧气在一定温度作用下发生的氧化反应。
2.0.31瓦斯逸出 gasescaping
瓦斯从隧道围岩中或衬码背后释放的现象。2.0.32瓦斯喷出 gas spraying out瓦斯从煤体或岩体裂隙，孔洞或炮眼中大量异常涌出的现象。.5.
3基本规定
3.1瓦斯隧道分类
3.1.1瓦斯隧道可分为微瓦斯隧道低瓦斯隧道，高瓦斯隧道及瓦斯突出隧道，瓦斯隧道的类型应按隧道内瓦斯工区的最高等级确定。3.12瓦斯隧道工区分为非瓦斯工区 微瓦斯工区低瓦斯工区、高瓦斯工区瓦斯突出工区五级。3.1.3微、低、高瓦斯工区可根据全工区绝对瓦斯涌出量（Q）按表3.1.3进行确定。
表3.1.3瓦斯工区绝对瓦斯涌出量判定指标表项目
隧道工区
非瓦斯工区
微瓦斯工区
低瓦斯工区
高瓦斯工区
中等、大、特大跨度
Q地<0.5ml/min
1.5m/min>Qm
≥0.5m/min
Qm≥1.5m/mim
判定指标
小跨度
Qm<0.3m/min
1.0m/min>Qm
≥0.3m/min
Qe≥1.0m/min
瓦斯隧道只要有一处突出危险，该处所在的工区即为瓦斯突出工区。判定瓦斯突出必须同时满足表3.1.4规定的4项指标。表3.1.4
判定煤层突出危险性指标临界值判定指标
临界值
煤的破坏类型
瓦斯放散初速度煤的坚固性系数Ap
注：煤的破坏类型可按本规范附录A确定。.6
煤层瓦斯压力
P(MPa)
3.15当隧道理置于瓦斯风化带以下通过具有下列情况之一的煤层时，应认定为突出煤层：
邻近矿区或工程发生经调查认定为突出事故的同一煤层。1
2邻近矿区或工程已鉴定为突出的同一煤层。种3煤（岩）层有瓦斯动力现象。
4瓦斯压力达到或超过0.74MPa尚未进行突出危险性鉴定的煤层。
3.1.6前期勘察及可行性研究阶段隧道绝对瓦斯涌出量等指标获取困难时·亦可根据调查的煤层瓦斯含量或瓦斯压力按表3.16划分工区等级，确定瓦斯隧道类别并开展工作：当按瓦斯含量或瓦斯压力确定的工区等级不一致时，应取较高者。后续设计、施工阶段应按工区绝对瓦斯涌出量指标进行核查、修正。表3.16瓦斯工区瓦斯含量、瓦斯压力判定指标表工区等级
吨煤瓦斯含量W。（m/）
瓦斯压力P（MP）
非瓦斯微瓦斯
低瓦斯
0.5≤Wo<1.0
高瓦斯
0.1≤P<0.74
瓦斯突出
3.1.7根据隧道通过地层的瓦斯赋存情况，设计施工可将瓦期斯工区划分为若千非瓦斯区段及瓦斯区段并结合不同区段类型和分布关系，坚持全工区持续通风和瓦斯检测，制定工区施工组织方案。
3.2设计、施工及运营
3.2.1线路选线确定隧道位置时，应尽量避免穿越煤系地层及其他含瓦斯地层。当不可避免时，应以较短距离通过。3.2.2铁路瓦斯隧道应设衬，根据瓦斯赋存条件运营环境要求，建立瓦斯设防综合结构体系。3.2.3铁路瓦斯隧道施工应在超前地质预报超前煤与瓦斯探测煤与瓦斯突出预测等工作成果的指导下进行，平均厚度在·7
0.3m及以上的煤层应进行突出危险性预测。具有煤与瓦斯突出危险性的煤层必须采取综合防突措施，未消除突出危险，严禁开挖掘进。
3.2.4瓦斯工区施工期间应实施连续通风，并建立瓦斯通风监控、检测的组织系统，全程监测瓦斯和通风状况。3.2.5瓦斯隧道风险管理应贯穿建设全过程，煤与瓦斯突出隧道应按极高风险隧道进行管理。
3.2.6瓦斯隧道运营期间，应进行瓦斯检测、监测，并建立专项管理制度，保证设备及系统运行状态良好。8
4勘察
理谐联创客惠
41一般规定
思百味咖
4.11线路选线时应充分考虑隧道施工运营期间的安全风险和经济代价，尽量避开煤矿油气田矿区。当不可避免时，应尽量以最短距离或从其边缘地带通过。易测4.1.2隧道通过煤系地层应避开活动断裂构造交叉带褶皱密集带，节理密集带等构造复杂地段。当不可避免时，应以最短距离或大角度相交通过。
4.1.3线路通过含瓦斯地层应尽量选择伤河谷，小埋深，短隧群方案：越岭隧道应尽量拾高线路高程。4.1.4隧道穿越，邻近煤系地层或其他含瓦斯地层时，应按不同勘察阶段的要求，采用综合勘探手段开展瓦斯隧道的地质工作。当瓦斯地质条件复杂时，其工作范围应较一般隧道适当扩大，内容适当加深，其成果应满足隧道设计和施工的需要。4.1.5瓦斯隧道设计应充分利用瓦斯风化带等有利地质条件，规避煤与瓦斯突出风险煤层，不能规避时，应进行充分论证和技术经济比较。
4.2勘察
4.2.1踏勘阶段收集资料应包括下列内容：1区域地质矿产地质水文地质资料，邻近煤矿油气田气并资料及有关煤媒层分布和瓦斯赋存，突出的相关资料2井田的分布开采水平，瓦斯等级划分采煤方式及顶板管理办法接替采区和规划采区的位置及范围。9
3煤与瓦斯突出危险性鉴定资料，瓦斯事故分析报告。4区域内瓦斯风化带及始突深度等资料。5区域内类似工程的煤与瓦斯相关资料及施工情况。4.2.2初测阶段勘察工作应符合下列要求：1在收集资料的基础上开展地质调绘，辅以必要的钻探和现场测试，应初步查明隧区煤层和瓦斯分布情况及与隧道工程的关系。
2油气田或含油气构造影响范围内的隧道，应查明天然气的生成，运移，储集封闭条件，并宜进行专项调查评价工作。4.2.3定测阶段和补充定测阶段勘察工作应符合下列要求：1应详细查明隧道通过的地层层序，年代，岩层种类及含煤地层的分布，煤层数及顶底板特征和位置，煤层厚度及倾角、变化特征，隧道穿煤里程及长度。
2结合隧区煤层分布布置钻孔采取煤样和气样，应对煤层的主要物理性质，指标以及工业成分进行分析包括颜色光泽重度硬度水分挥发分、固定碳、灰分瓦斯含量、瓦斯压力瓦斯放敢初速度等：
3应确定煤的自燃及煤尘爆炸性判断，煤与瓦斯突出危险性判断。
4应查明形成瓦斯的地质构造，包括煤层油页岩层所处的构造部位，天然气的生成，运移，储集，封闭条件及影响因素，地下水对天然气运移，储存的影响。5应结合钻孔现场测定瓦斯及天然气含量，涌出量及压力。4.2.4瓦斯隧道施工期间，应进行地质复查工作。对于揭露的煤层，应取样复测煤层的瓦斯含量和其他有关参数，必要时应钻孔理管实测瓦斯压力，以及通过通风和瓦斯检测计算全坑道的瓦斯涌出量（可按本规范附录B计算），根据检测结果核对施工工区和煤系地层的瓦斯等级，必要时应进行修正，同时应相应修改设计。
4.3瓦斯预测与评估
4.3.1地质勘察报告应有专门篇章评述煤层瓦斯和天然气的情况，以及瓦斯地质分析采空区及压煤量，邻近的煤矿和油气田，气并情况隧道瓦斯严重程度预测及对工程的影响，建议技术措施等。
4.3.2踏勘初测阶段应以定性判断为主，结合必要的勘探手段判定是否为瓦斯隧道，初步划分瓦斯地层等级。43.3定测及补充定测阶段，瓦斯预测及评估工作应满足下列要求：
1根据煤与瓦斯参数，结合施工组织进度安排，分段分煤层预测隧道及辅助坑道的绝对瓦斯涌出量，绝对瓦斯涌出量计算可按本规范附录C确定。
2根据煤体结构及有关参数，进行煤层突出危险性评估和瓦斯隧道的瓦斯工区含瓦斯地段的等级划分品
