【TB铁路运输标准】 铁路电力工程施工质量验收标准

中华人民共和国行业标准
TB10420--2018
J290—2018

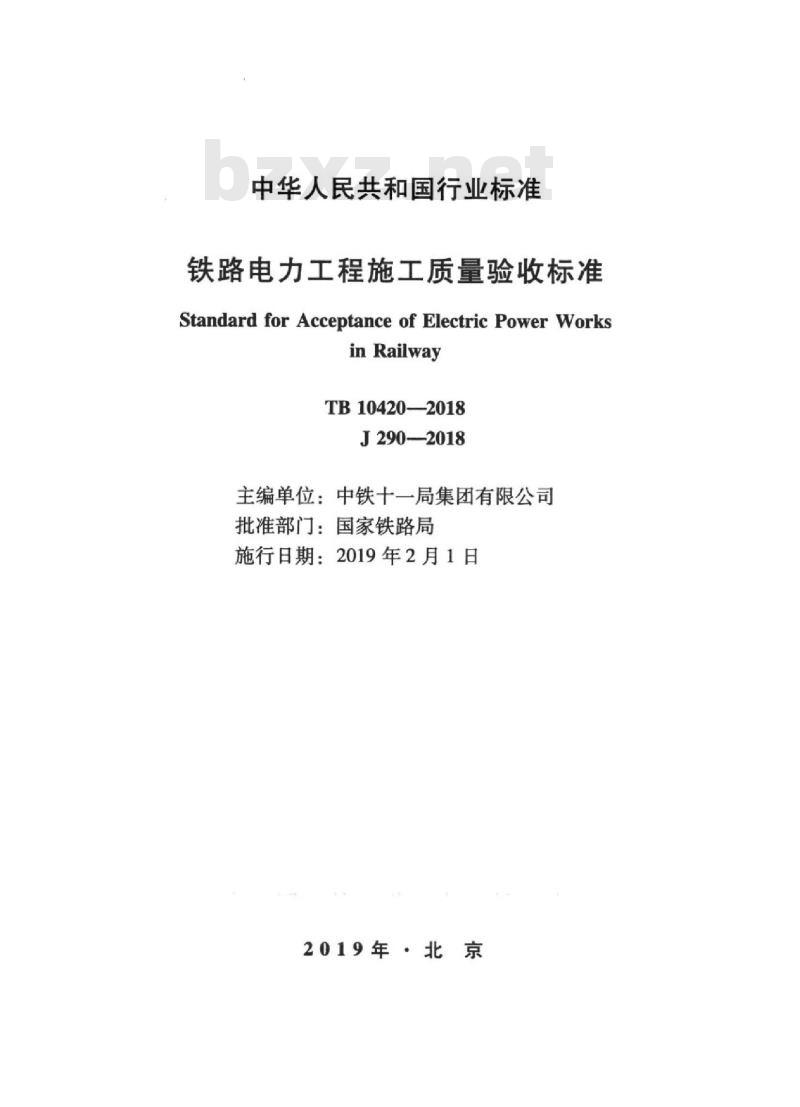

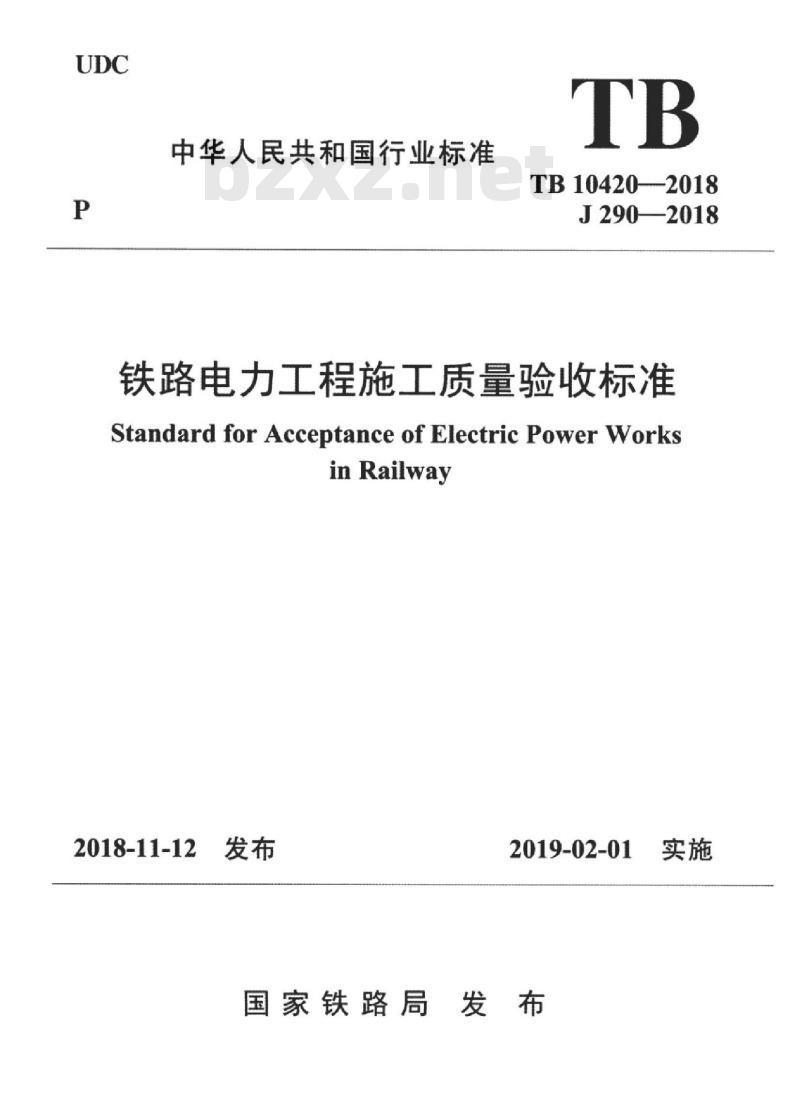

铁路电力工程施工质量验收标准Standard for Acceptance of Electric Power WorksinRailway
2018-11-12
2019-02-01
国家铁路局发布
中华人民共和国行业标准
铁路电力工程施工质量验收标准Standard for Acceptance of Electric Power WorksinRailway
TB10420--2018
J290-2018
主编单位：中铁十一局集团有限公司批准部门：国家铁路局
施行日期：2019年2月1日
2019年·北京

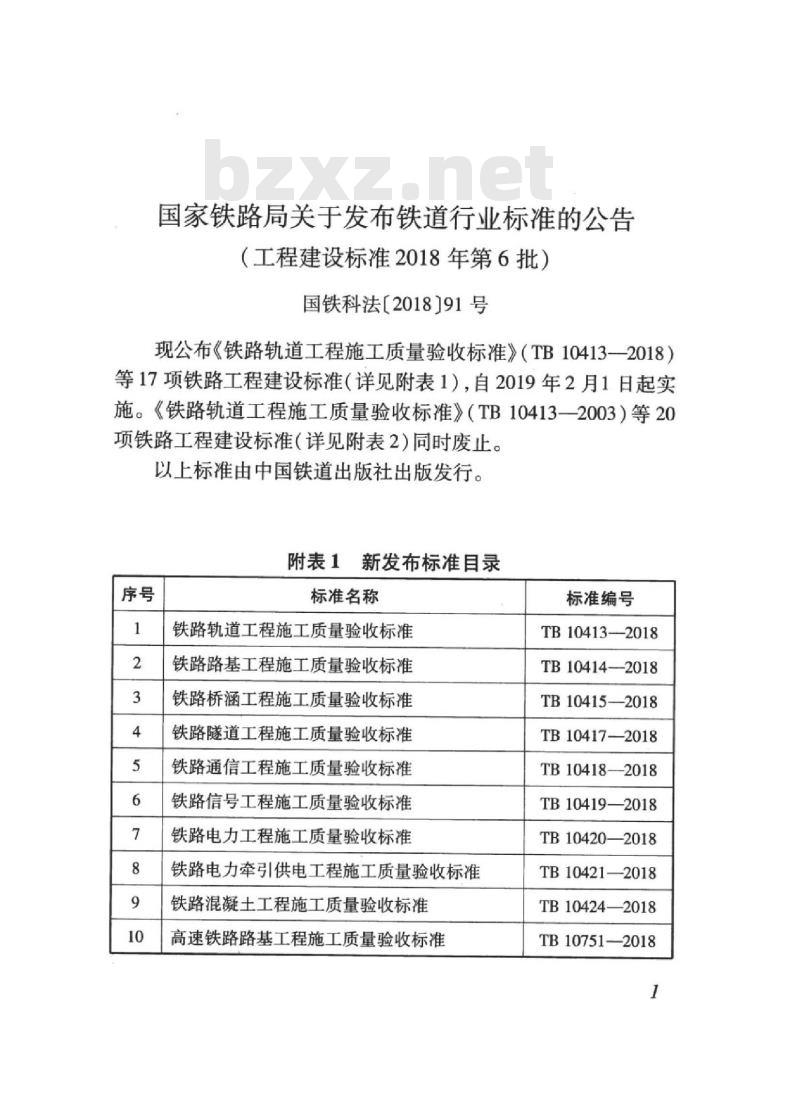

国家铁路局关于发布铁道行业标准的公告（工程建设标准2018年第6批）
国铁科法【2018]91号
现公布《铁路轨道工程施工质量验收标准》（TB104132018）等17项铁路工程建设标准（详见附表1），自2019年2月1日起实施。《铁路轨道工程施工质量验收标准》（TB104132003）等20项铁路工程建设标准（详见附表2)同时废止。以上标准由中国铁道出版社出版发行。附表1新发布标准目录
标准名称
铁路轨道工程施工质量验收标准铁路路基工程施工质量验收标准铁路桥涵工程施工质量验收标准铁路隧道工程施工质量验收标准铁路通信工程施工质量验收标准铁路信号工程施工质量验收标准铁路电力工程施工质量验收标准铁路电力牵引供电工程施工质量验收标准铁路混凝土工程施工质量验收标准高速铁路路基工程施工质量验收标准标准编号
TB10413——2018
TB10414—2018
TB10415—2018
TB10417—2018
TB10418—2018
TB10419—2018
TB10420—2018
TB10421
TB10424—2018
TB10751—2018
标准名称
高速铁路桥涵工程施工质量验收标准高速铁路隧道工程施工质量验收标准高速铁路轨道工程施工质量验收标准高速铁路通信工程施工质量验收标准高速铁路信号工程施工质量验收标准高速铁路电力工程施工质量验收标准高速铁路电力牵引供电工程施工质量验收标准附表2废止标准目录
标准名称bZxz.net
铁路轨道工程施工质量验收标准铁路路基工程施工质量验收标准铁路桥涵工程施工质量验收标准铁路隧道工程施工质量验收标准铁路运输通信工程施工质量验收标准铁路信号工程施工质量验收标准铁路电力工程施工质量验收标准铁路电力牵引供电工程施工质量验收标准铁路混凝土工程施工质量验收标准高速铁路路基工程施工质量验收标准高速铁路桥涵工程施工质量验收标准高速铁路隧道工程施工质量验收标准高速铁路轨道工程施工质量验收标准续上表
标准编号
TB10752—2018
TB10753—2018
TB10754—2018
TB10755—2018
TB10756—2018
TB10757—2018
TB10758—2018
标准编号
TB10413—2003
TB10414—2003
TB10415—2003
TB10417—2003
TB10418—2003
TB10419—2003
TB10420—2003
TB10421—2003
TB10424-2010
TB10751—2010
TB10752—2010
TB10753—2010
TB10754—2010

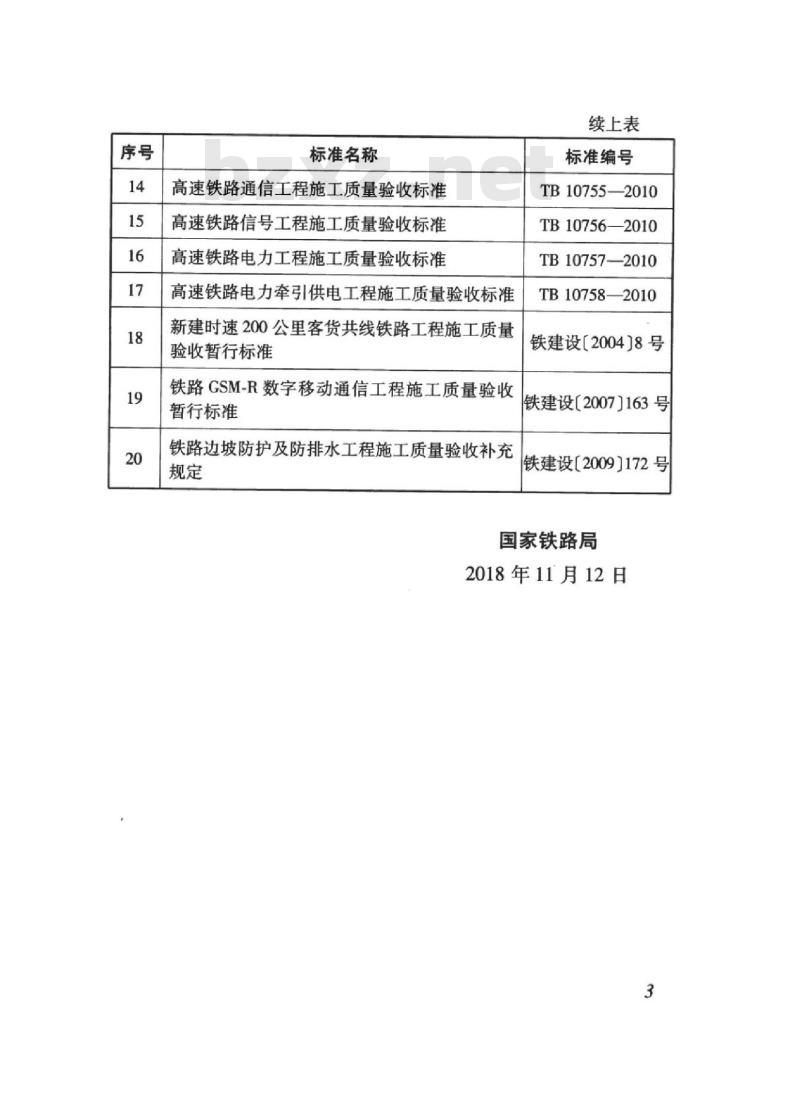

标准名称
高速铁路通信工程施工质量验收标准高速铁路信号工程施工质量验收标准高速铁路电力工程施工质量验收标准高速铁路电力牵引供电工程施工质量验收标准新建时速200公里客货共线铁路工程施工质量验收暂行标准
铁路GSM-R数字移动通信工程施工质量验收暂行标准
铁路边坡防护及防排水工程施工质量验收补充规定
续上表
标准编号
TB10755—2010
TB10756—2010
TB10757—2010
TB10758—2010
铁建设2004]8号
铁建设[2007]163号
铁建设[2009]172号
国家铁路局
2018年11月12日
本标准在《铁路电力工程施工质量验收标准》TB10420一2003基础上，总结吸纳了近年来铁路电力工程建设、运营管理的实践经验和科研成果，借鉴了国内外相关验收标准，并广泛征求意见，经审查修订而成。
本标准共分14章，主要内容包括总则，术语，基本规定，基础、构支架及遮栏、栅栏，电气装置，电缆线路，35kV及以下架空电力线路，低压配电，电气照明，电力远动系统，柴油发电机组，光伏发电系统，机电设备监控系统，防雷与接地，另有9个附录。
本次修订的主要内容如下：
1.总则章，将适用范围“旅客列车设计行车速度等于或小于160km/h的客货列车共线运行的新建、改建标准轨距铁路35kV及以下电力工程施工验收”调整为“适用于新建和改建设计速度为200km/h及以下铁路电力工程施工质量的验收”，删除了与施工质量验收非直接相关内容，强化隐蔽工程质量控制，增加影像资料留存要求。
2.术语章，由直接规定术语修改为引用相关标准。3.基本规定章，调整了铁路电力工程施工质量验收的单位工程、分部工程、分项工程和检验批的划分；优化验收项目，简化内业资料填写要求；实事求是调整检验批要求，增强标准科学性和可操作性。
（1）新增隧道照明、防灾救援设备供电及监控单位工程。（2）将10/0.4kV通信信号变电所、10/0.4kV或35/0.4kV变电所、柴油发电机组调整为分部工程，增加低压配电、电气照5
明两个分部工程；取消了变配电所综合自动化系统、变配电所受电启动及送电开通二个分部工程，增加了低压配电、电气照明、柴油发电机组三个分部工程。
（3）取消了变、配电所安装单位工程中的电容器及电抗器、配电盘（柜）及二次回路、电源装置三个分项工程，增加了无功补偿装置、二次配线、综合自动化装置、户外高压开关设备、交直流电源装置、安全监控系统、中性点接地等分项工程。（4）调整电缆线路分部工程中的分项工程，将直埋电缆敷设，厂房、电缆沟内电缆的敷设，管道内电缆敷设，隧道内电缆敷设，桥梁上电缆敷设五个分项工程合并为电缆敷设分项工程。（5）调整电力远动终端设备及通信管理机为分项工程。（6）将集中监控站设备安装与现场监控设备安装2个分项工程合并为设备安装1个分部工程；将系统布线与机电设备监控系统检验2个分项工程合并为系统布线及检验1个分部工程。4.基础、构支架及遮栏、栅栏章，增加了商品混凝土验收要求内容，现场搅拌混凝土基础原材料验收由原《铁路混凝土工程施工质量验收标准》TB10424改为采用《混凝土结构工程施工质量验收规范》GB50204。
5.电气装置章
（1）增加了电线电缆进场验收抽样进行20℃导体直流电阻试验的内容。
（2）增加了“户外高压开关箱（柜）”“安全监控系统”“远动终端设备及通信管理机”验收内容。（3）删除了“火灾自动报警装置”有关内容，将“综合自动化系统及二次配线”调整为“综合自动化装置”及“二次配线”。
6.电缆线路章
（1）增加了电缆进场验收抽样进行20℃导体直流电阻试验、主绝缘耐压试验、绝缘层平均厚度试验，无卤低烟类电缆应抽样6
进行绝缘燃烧腐蚀性及透光率试验，阻燃类电缆应抽样进行成束燃烧试验，耐火类电缆应抽样进行电缆在火焰条件下保持线缆完整性试验的内容。
（2）将原“槽道内电缆敷设”“直埋电缆敷设”“支架、桥架上电缆敷设”“管道内电缆敷设”“悬挂式电缆敷设”合并为“电缆敷设”，并增加了电缆检测及电缆敷设隐蔽前拍摄影像资料要求。
（3）“电缆附件制作与安装”中增加切剥尺寸、地线连接方式、电缆附件整体拍摄影像资料内容。7.35kV及以下架空电力线路章，增加基坑开挖深度、拉线底盘、卡盘埋设拍摄影像资料及钢管杆、预绞丝金具、绝缘线、护线条相关验收内容。
8.低压配电章，增加“UPS不间断电源装置及EPS应急电源装置”验收内容。
9.电气照明章，将原“站场照明”更改为“室外照明”，增加灯桥验收相关内容。
10.电力远动系统章，将原“远动终端设备”更改为“远动终端设备及通信管理机”并移至“电气装置”章中。11.柴油发电机组章，增加并列或并网运行联锁功能验收要求。
12.光伏发电系统章，增加光伏应急电源与常用电源之间防正并列运行的验收要求。
13.机电设备监控系统章，由原“设备安装”节改为“集中监控站设备安装”及“现场检查设备安装”两节。14.防雷与接地章，增加接地网制作、接地体焊接、综合地线连接拍摄影像资料要求。
15.附录章，将原验收相关表格调整为附录A~附录D。16.删除原“单位工程观感质量评定”章，内容调整至“基本规定”章中。
17.有关章“一般规定”节，删除了与施工质量验收非直接相关内容。
18.增加了引用标准名录。
在执行本标准过程中，希望各单位结合工程实际，认真总结经验，积累资料。如发现需要修改和补充之处，请及时将意见及有关资料寄交中铁十一局集团电务工程有限公司（湖北省武汉市东湖高新开发区佳园路19号，邮政编码：430074），并抄送中国铁路经济规划研究院有限公司（北京市海淀区北蜂窝路乙29号，邮政编码：100038），供今后修订时参考。本标准由国家铁路局科技与法制司负责解释。主编单位：中铁十一局集团有限公司。参编单位：中铁六局集团有限公司。主要起草人：叶志荣、何佳雷、赵宗益、夏炎、胡春、张宝琦、金靖升、谭全民、陈锋、王亚鹏、陈立群、蒋辉、梁顺发。
主要审查人：畅洪亮、沈曼盛、王哲浩、朱飞雄、李焱、张苏、于小四、夏文忠、马静波、王向东、成明华、陈学民、张晖、林阳、孙建明、刘成光、涂慧敏、李建儒、徐平、吴小刚、周治华、夏小舫、陕振岗、旷楚成、谷晓进。本标准的历次版本发布情况：《铁路电力工程质量检验评定标准》TB10420—2000；《铁路电力工程施工质量验收标准》TB10420—2003。
3基本规定
一般规定
验收单元划分
验收内容和要求
验收程序和组织
4基础、构支架及遮栏、栅栏
般规定
基础、构支架及遮栏、栅栏进场检验基础及构支架
遮栏及栅栏
5电气装置
-般规定
电气装置进场检验
电力变压器
互感器
高压断路器
隔离开关、负荷开关及高压熔断器高压开关柜
集中无功补偿装置
户外高压开关箱
综合自动化装置
二次配线
高压母线装置
交直流电源装置
中性点接地装置
安全监控系统
箱式变电站及箱式电抗器
低压开关柜
远动终端设备及通信管理机
6电缆线路
般规定
电缆线路进场检验
电缆敷设
电缆附件制作与安装
电缆井：
35kV及以下架空电力线路
一般规定
35kV及以下架空电力线路进场检验基坑开挖及基础浇筑
杆塔组立、横担组装及绝缘子安装拉线安装
导线及地线架设
线路设备安装
低压配电
-般规定
低压配电进场检验·
配管配线
配电箱安装
