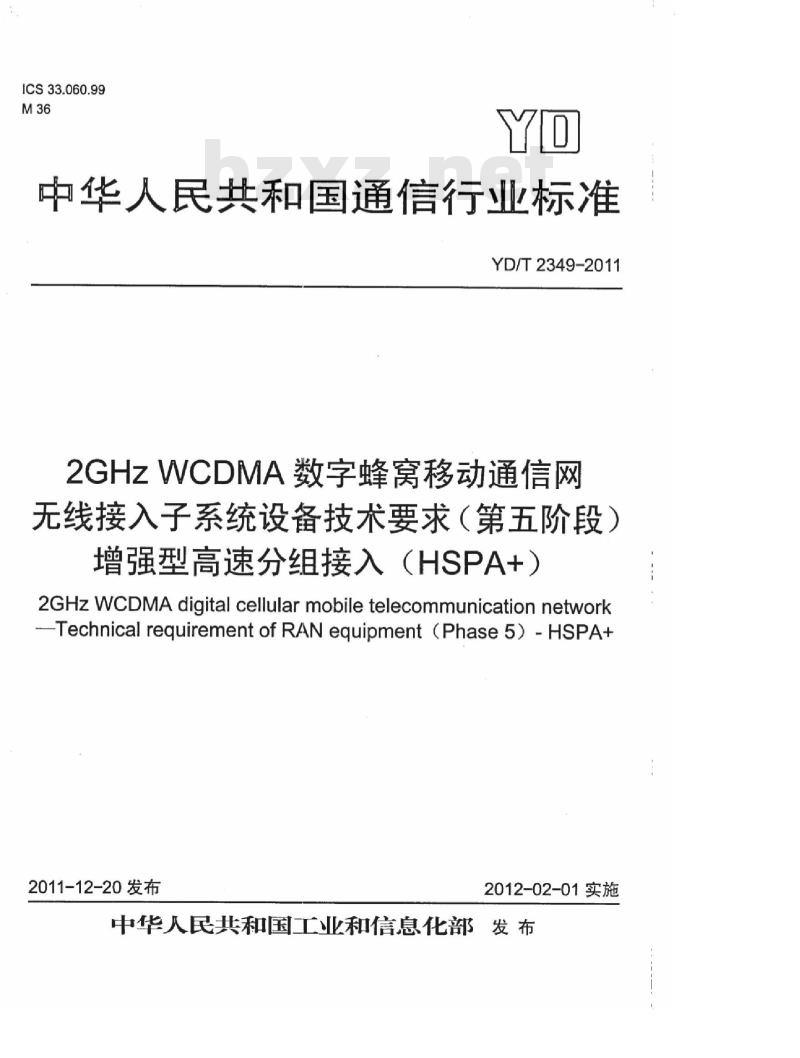

ICS33.060.99
中华人民共和国通信行业标准
YD/T2349-2011
2GHzWCDMA数字蜂窝移动通信网
无线接入子系统设备技术要求（第五阶段）增强型高速分组接入（HSPA+）
2GHzWCDMA digital cellularmobile telecommunication network-TechnicalrequirementofRANequipment(Phase5)-HSPA+2011-12-20发布
2012-02-01实施
中华人民共和国工业和信息化部发布前言

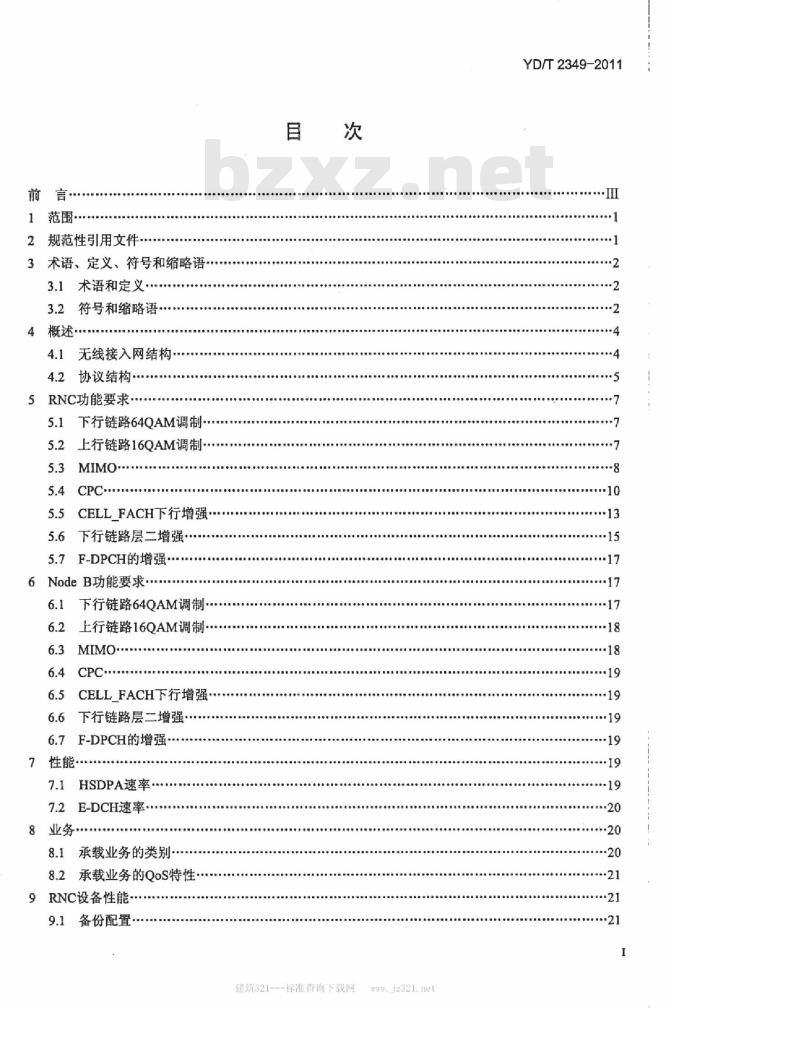

1范围
2规范性引用文件·
3术语、定义、符号和缩略语…
3.1术语和定义
3.2符号和缩略语
4概述··
4.1无线接入网结构
4.2协议结构·
5RNC功能要求
5.1下行链路64QAM调制
5.2上行链路16QAM调制..
CELLFACH下行增强
5.6下行链路层二增强
5.7F-DPCH的增强...
6NodeB功能要求·
6.1下行链路64QAM调制
6.2上行链路16QAM调制
6.5CELL_FACH下行增强
6.6下行链路层二增强
6.7F-DPCH的增强
7.1HSDPA速率...
7.2E-DCH速率
8.1承载业务的类别·
8.2承载业务的QoS特性
9RNC设备性能
9.1备份配置·
建筑321---标准查询下载网
wwW.jz321.net
YD/T2349-2011
YD/T2349-2011

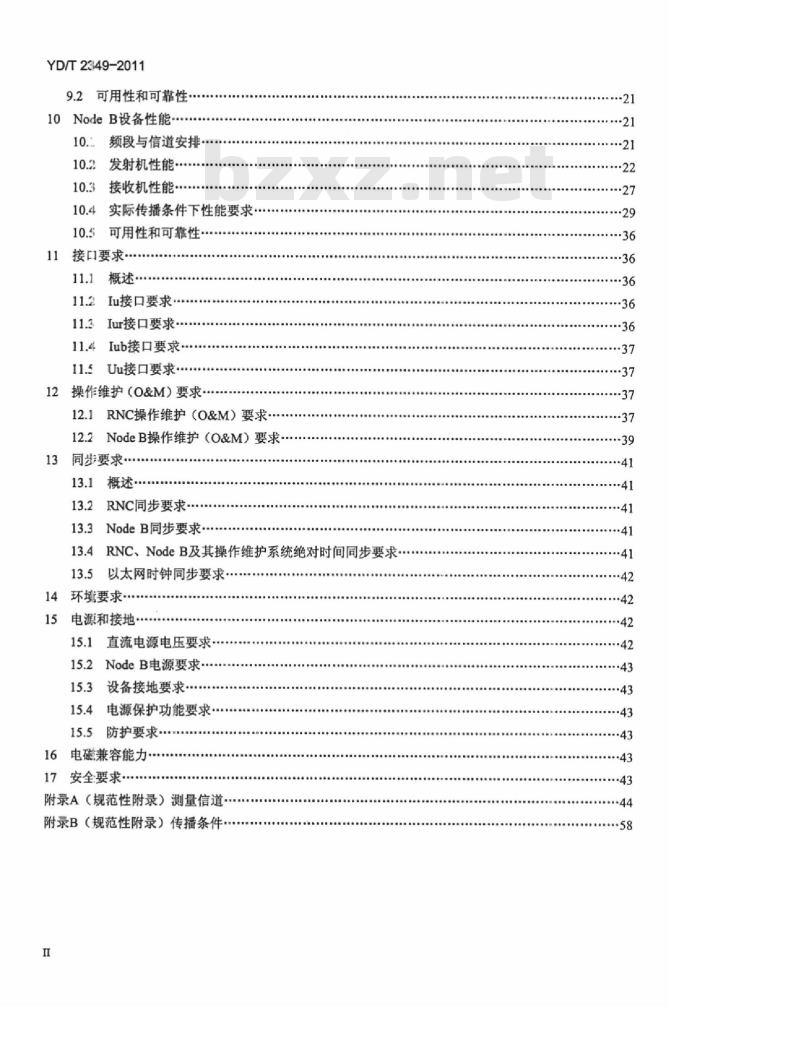

9.2可用性和可靠性
10NodeB设备性能
频段与信道安排
发射机性能·
10.3接收机性能
实际传播条件下性能要求
可用性和可靠性·
11接口要求·
11.2Iu接口要求
11.3Iur接口要求
11.4Iub接口要求
11.5Uu接口要求
12操作维护（O&M）要求
12.1RNC操作维护（O&M）要求·12.2NodeB操作维护（O&M）要求·13同步要求
13.1概述·
13.2RNC同步要求-
13.3NodeB同步要求·
13.4RNC、NodeB及其操作维护系统绝对时间同步要求·13.5以太网时钟同步要求…
14环填要求
电源和接地·
15.1直流电源电压要求
15.2NodeB电源要求
15.3设备接地要求
15.4电源保护功能要求·
15.5防护要求
16电磁兼容能力·
17安全要求·
附录A（规范性附录）测量信道
附录B（规范性附录）传播条件
YD/T2349-2011

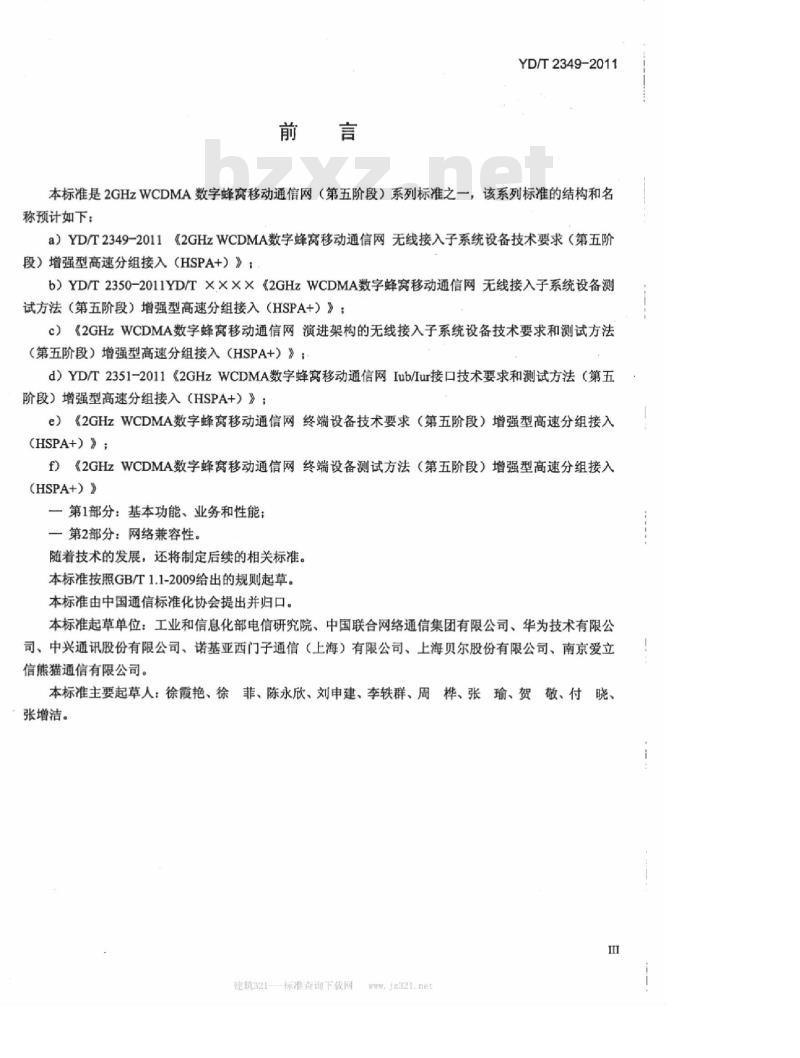

本标准是2GHzWCDMA数字蜂窝移动通信网（第五阶段）系列标准之一，该系列标准的结构和名称预计如下：
a）YD/T2349-2011《2GHzWCDMA数字蜂窝移动通信网无线接入子系统设备技术要求（第五阶段）增强型高速分组接入（HSPA+）》：，b）YD/T2350-2011YD/T×X××《2GHzWCDMA数字蜂窝移动通信网无线接入子系统设备测试方法（第五阶段）增强型高速分组接入（HSPA+）》：c）《2GHzWCDMA数字蜂窝移动通信网演进架构的无线接入子系统设备技术要求和测试方法（第五阶段）增强型高速分组接入（HSPA+）》；d）YD/T2351-2011《2GHzWCDMA数字蜂窝移动通信网Iub/lur接口技术要求和测试方法（第五阶段）增强型高速分组接入（HSPA+）》：e）《2GHzWCDMA数字蜂窝移动通信网终端设备技术要求（第五阶段）增强型高速分组接入(HSPA+）》：
f）《2GHzWCDMA数字蜂窝移动通信网终端设备测试方法（第五阶段）增强型高速分组接入(HSPA+）》
一第1部分：基本功能、业务和性能：一第2部分：网络兼容性。
随着技术的发展，还将制定后续的相关标准。本标准按照GB/T1.1-2009给出的规则起草。本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院、中国联合网络通信集团有限公司、华为技术有限公司、中兴通讯股份有限公司、诺基亚西门子通信（上海）有限公司、上海贝尔股份有限公司、南京爱立信熊猫通信有限公司。
本标准主要起草人：徐霞艳、徐菲、陈永欣、刘申建、李轶群、周桦、张、瑜、贺敬、付晓、张增洁。

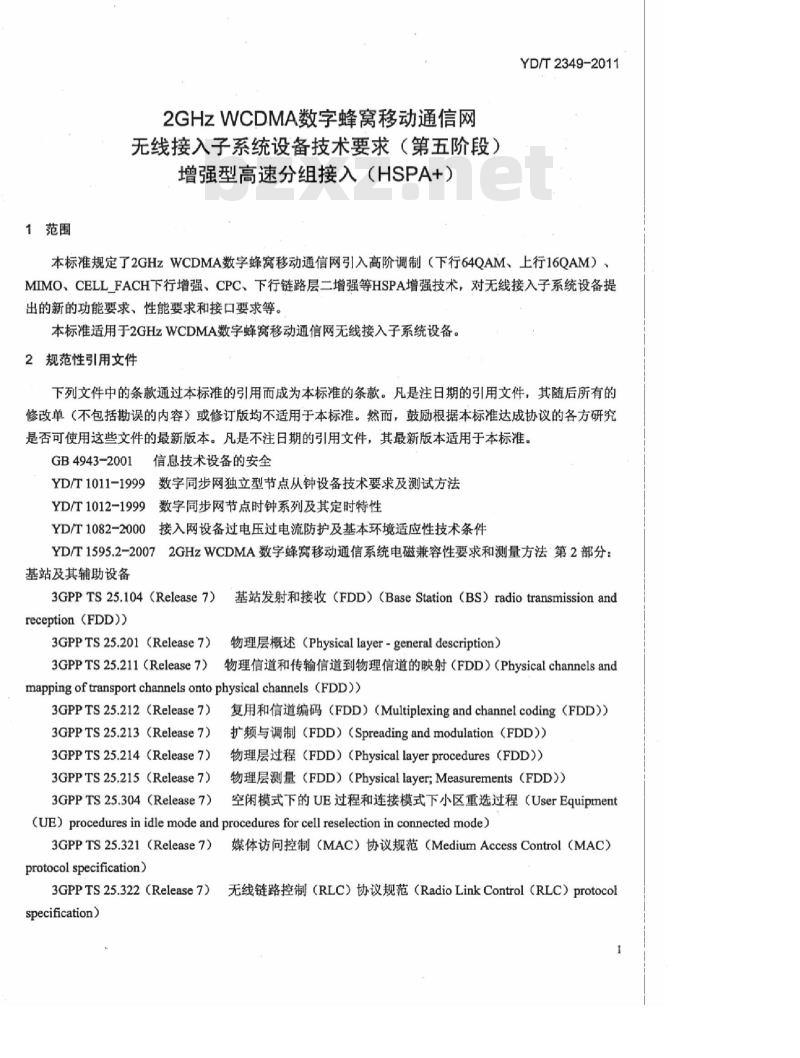

建筑321-—标准查询下载网1范围
2GHZWCDMA数字蜂窝移动通信网
无线接入子系统设备技术要求（第五阶段）增强型高速分组接入（HSPA+）
YD/T2349-2011
本标准规定了2GHzWCDMA数字蜂窝移动通信网引入高阶调制（下行64QAM、上行16QAM）、MIMO、CELLFACH下行增强、CPC、下行链路层二增强等HSPA增强技术，对无线接入子系统设备提出的新的功能要求、性能要求和接口要求等。本标准适用于2GHzWCDMA数字蜂窝移动通信网无线接入子系统设备。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB4943-2001信息技术设备的安全YD/T1011-1999数字同步网独立型节点从钟设备技术要求及测试方法YD/T1012-1999数字同步网节点时钟系列及其定时特性YD/T1082-2000接入网设备过电压过电流防护及基本环境适应性技术条件YD/T1595.2-20072GHzWCDMA数字蜂窝移动通信系统电磁兼容性要求和测量方法第2部分：基站及其辅助设备
3GPPTS25.104（Release7）基站发射和接收（FDD）（BaseStation（BS）radiotransmissionandreception（FDD))
3GPPTS25.201（Release7）物理层概述（Physical layer-generaldescription）3GPPTS25.211（Release7）物理信道和传输信道到物理信道的映射（FDD）（Physicalchannelsandmapping of transport channels onto physical channels (FDD))3GPPTS25.212(Release7)
3GPPTS25.213(Release7)
3GPPTS25.214(Release7)
3GPPTS25.215(Release7)
3GPPTS25.304(Release7)
复用和信道编码（FDD）（Multiplexingandchannelcoding（FDD））扩频与调制（FDD）（Spreadingandmodulation（FDD)）物理层过程（FDD）（Physicallayerprocedures（FDD））物理层测量（FDD）（Physicallayer；Measurements（FDD））空闲模式下的UE过程和连接模式下小区重选过程（UserEquipment(UE)procedures in idle mode and procedures for cell reselection in connected mode)3GPPTS25.321(Release7）
媒体访问控制（MAC）协议规范（MediumAccessControl（MAC）protocol specification)
3GPPTS25.322（Release7）无线链路控制（RLC）协议规范（RadioLinkControl（RLC）protocolspecification)
YD/T2349-2011
3GPPTS25.323(Release7)
(PDCP）specification）
分组数据汇聚（PDCP）协议规范（PacketDataConvergenceProtocol3GPPTS25.331(Release7）无线资源控制(RRC）协议规范（RadioResourceControl(RRC)；Protocolspecification)
3GPPTS25.410（Release7）UTRANIu接：概述与原则（UTRANIuinterface:Generalaspectsandprinciples)
UTRANIu接：层一（UTRANIuinterface layer1）3GPPTS25.411(Release7)
3GPP TS 25.412 (Release 7)
）UTRANIu接：信令传输（UTRANIuinterfacesignallingtransport））UTRANIu接口：无线接入网应用部分（RANAP）信令（UTRANIu3GPPTS25.413(Release7)
interfaceRadioAccessNetworkApplicationPart（RANAP)signalling)3GPPTS25.414（Release7）UTRANIu接口：数据传输与传输信令（UTRANIuinterfacedatatransport and transport signalling)）UTRANIu接口：用户平面协议（UTRANIuinterfaceuserplane3GPPTS25.415(Release7)
protocols）IEEE1588-2008用于网络测量与控制系统的精确时钟同步协议（StandardforaPrecisionClockSyrichronization Protocol for Networked Measurement and Control Systems)IETFRFC-1305网络时间协议版本3（NetworkTimeProtocol（Version3））IETFRFC-1769简单网络时间协议（SNTP）：版本3（SimpleNetworkTimeProtocol（SNTP））IETFRFC-2030简单网络时间协议（SNTP）：版本4（SimpleNetworkTimeProtocol（SINTP）Version4）杂散辐射域无用辐射（Unwantedemissionsinthespuriousdomain）ITU-RSM.329
3术语、定义、符号和缩略语
3.1术语和定义
下列术语和定义适用于本标准。3.1.1
宏覆盖基站WideAreaBS
适用于宏蜂窝覆盖场景，从基站到UE的最小耦合损耗等于70dB。3.2符号和缩略语
下列符号和缩略语适用于本标准。16QAM
AMR-WB
16QuadratureAmplitudeModulation64QuadratureAmplitudeModulationAdaptive Multi RatebZxz.net
Adaptive Multi Rate -WideBandAsynchronous Transfer Mode
Additive White Gaussian NoiseBroadcast Control Channel
Bit Error Ratio
BuildingIntegratedTiming（Supply）SystemBlock Error Ratio
建筑321—标准查询下载网
wwwjz321.net
16阶正交幅度调制
64阶正交幅度调制
自适应多速率
宽带AMR
异步传输模式
加性高斯白噪声
广播控制信道
误比特率
楼宇综合定时（供给）系统
误块率
CCTrCH
C-RNTI
E-AGCH
E-DPCH
E-DPCCH
E-DPDCH
E-HICH
E-RGCH
F-DPCH
GLONASS
H-RNTI
HS-DPCCH
HS-DSCH
Common Control Channel
Coded Composite Transport ChannelCore Network
Common Pilot Channel
Continuous connectivity for packet data usersChannel Quality Indicator
Cyclic Redundancy Check
ControlRNC
Cell Radio Network Temporary IdentityDedicated Control Channel
Dedicated Channel
Dedicated Physical Control ChannelDedicated Physical Data ChannelDrift Radio Network ControllerDiscontinuous Reception
Dedicated Traffic Channel
Discontinuous Transmission
E-DCH Absolute Grant ChannelEnhanced Dedicated Channel
E-DCH Dedicated Physical ChannelE-DCHDedicated Physical Control ChannelE-DCH Dedicated Physical Data ChannelE-DCH HARQ Acknowledgement Indicator ChannelE-DCH Relative Grant ChannelForward Access Channel
Frequency Division Duplex
Fractional Dedicated Physical ChannelFastEthermet
Frame Protocol
Gigabit Ethernet
GLOBALNAVIGATION SATELLITE SYSTEGlobal Positioning System
Global System for Mobile communicationsHybrid Automatic Repeat reQuestHS-DSCH Radio Network Temporary IdentityHigh Speed Downlink Packet AccessDedicated Physical Control Channel (uplink)forHS-DSCH
High Speed Downlink Shared Channel公共控制信道
YD/T2349-2011
码分复合传输信道
核心网络
公共导频信道
持续分组连接
信道质量指示
循环允余校验
控制RNC
小区无线网络临时标识
专用控制信道
专用信道
专用物理控制信道
专用物理数据信道
漂移RNC
非连续接收
专用业务信道
非连续发射
E-DCH绝对授权信道
增强型专用信道
E-DCH专用物理信道
E-DCH专用物理控制信道
E-DCH专用物理数据信道
E-DCHHARQ确认指示信道
E-DCH相对授权信道
前向接入信道
频分双工
部分化专用物理信道
快速以太网
顿协议
吉比特每秒以太网
格洛纳斯全球卫星导航系统
全球定位系统
全球移动通信系统
混合式自动重传请求
HS-DSCH无线网络临时标识
高速下行分组接入
HS-DSCH的（上行）专用
物理控制信道
高速下行共享信道
YD/T2349-2011
HS-PDSCH
HS-SCCH
4概述
Enhanced High Speed Packer AccessHighSpeedPhysicalDownlinkShared ChannelShared Control Channel for HS-DSCHIuUserPlane
Mobile Equipment
Medium Access Control
Modulation and Coding SchemeMultiple Input Multiple OutputMean Time Between Failure
Node B Application Part
Paging Channel
Precoding Control IndicationPacketData ConvergenceProtocolProtocol Date Unit
Paging Indicator Channel
Quality of Service
Radio Access Bearer
Random Access Channel
Radio Link Control
RadioNetwork Controller
RadioNetwork Subsystem
Radio Resource Control
Signalling Radio Bearer
ServingRadioNetwork ControllerSynchronous Transfer Mode 1
Transport Network Layer
Transmission Time Interval
User Equipment
UniversalMobileTelecommunicationsSystemUTRAN Registration Area
Universal Subscriber Identity ModuleUniversal Terrestrial Radio AccessUniversalTerrestrialRadioAccessNetworkWideband Code Division Multiple Access4.1无线接入网结构
增强型高速分组接入
高速物理下行共享信道
HS-DSCH的共享控制信道
Iu接口用户面
移动设备
媒体访问控制
调制编码方式
多输入多输出
平均故障间隔时间
NodeB应用部分
节点B
寻呼信道
预编码控制指示
分组数据汇聚协议
协议数据单元
寻呼指示信道
服务质量
无线接入承载
随机接入信道
无线链路控制
无线网络控制器
无线网络子系统
无线资源控制
信令无线承载
服务RNC
同步传输模式1
传输网络层
传输时间间隔
用户设备
通用移动通讯系统
UTRAN登记区
通用用户身份识别模块
通用陆地无线接入
通用陆地无线接入网络
宽带码分多址接入
无线网络子系统（RNS）如图1所示。支持增强型高速分组接入（HSPA+）功能时，无线网络子系4
建筑321-
-标准查询下载网
统的结构和设备组成未发生变化。YD/T2349-2011
WCDMA系统的无线接入部分（UTRAN）由多个无线网络子系统（RNS）组成，每个RNS包括一个无线网络控制器（RNC）和-个或多个NodeB。RNC通过Iu接口与核心网相连，RNC与RNC之间通过Iur相连，RNC和NodeB之间通过Iub接口相连。NodeB通过空中接口与UE通信。在图1中所涉及到的设备实体包括：一移动台（UE）：它包括移动设备（ME）和通用用户身份识别模块（USIM）。NodeB：为个小区或多个小区服务的无线收发信设备。-无线网络控制器（RNC）：对一个或多个NodeB进行无线资源的控制和管理的功能实体。核心网
图1无线网络子系统（RNS）
4.2协议结构
为支持HSPA+的HS-DSCH传输，与YD/T2214-2011《2GHzWCDMA数字蜂窝移动通信网无线接入子系统设备技术要求（第四阶段）高速分组接入（HSPA）》相比，在Uu接口协议上有如下改动：除了MAC-hs外，在NodeB新增了一个MAC实体MAC-ehs，由RRC层配置UE使用MAC-hs、MAC-ehs中的哪一个实体来处理HS-DSCH相关功能。在UTRAN侧，允许使用以下两种HS-DSCHMAC协议的配置之一具有MAC-c/sh的配置，如图2所示：在NodeB上的MAC-hs/MAC-ehs位于CRNC的MAC-c/sh之下。HS-DSCHFP负责处理从SRNC到CRNC（如果存在Iur接口），CRNC与NodeB之间的数据传输；不具有MAC-c/sh的配置，如图3所示：对于HS-DSCH，CRNC不具有任何用户平面功能。在NodeB上的MAC-hs/MAC-ehs直接位于SRNC的MAC-d之下；即SRNC的HS-DSCH用户平面直接与NodeB相连，不需要经过CRNC。
引入CELLFACH下行增强后，为支持CELLFACH、CELLPCH和URAPCH状态下UE接收HS-DSCH，MAC-c/sh将CCCH、PCCH、BCCH传递到MAC-ehs实体进行处理。在MAC层以上，支持HSPA+的HS-DSCH传输的RLC协议基本结构与支持高速分组接入（HSPA）的WCDMA无线网络子系统保持一致，但进行了功能增强，具体要求见第5.6节。YD/T2349-2011
hs/MAC
MAC-c/sh
图2HS-DSCH协议栈结构（配置MAC-c/sh）RLC
hs/MAC
Iub/IurSRNC
图3HS-DSCH协议栈结构（不配置MAC-c/sh）Tur
支持E-DCH传输的HSPA+UTRAN协议栈结构与YD/T2214-2011《2GHzWCDMA数字蜂窝移动通信网无线接入子系统设备技术要求（第四阶段）高速分组接入（HSPA）》（即3GPPRelease6）相比没有变化。图4为支持E-DCH的UTRAN协议栈结构。DTCH DCCH
MAC-es/
EDCHFP
图4E-DCH协议栈结构
建筑321-—标准查询下载网
DCCH DTCH
MAC-es
EDCHFP
5RNC功能要求
5.1下行链路64QAM调制
5.1.1对64QAM调制的配置
YD/T2349-2011
RNC应能根据UE在RRC层上报的HS-DSCH类型判断UE是否支持64QAM调制。支持64QAM调制的UEHS-DSCH类型见第7.1节。
RNC应能根据NodeB通过Iub接口NBAP协议的审计、资源状态指示等过程中包含的能力报告，判断NodeB本地小区是否支持下行链路64QAM调制。当UE和HS-DSCH服务小区均支持64QAM时，RNC可以启用64QAM，并通过Iub接口NBAP信令（无线链路建立/增加/重配置过程）将UE的物理层能力HS-DSCH类型、是否允许NodeB使用64QAM调制的指示告知NodeB。如果配置HS-PDSCH使用64QAM调制，则RNC应通过Uu接口RRC信令告知UE。5.1.2移动性
UTRAN系统应支持HSDPA业务在支持下行链路64QAM调制的小区间的移动性，切换前与切换后HS-PDSCH均激活64QAM调制；并且切换前源小区与切换后目标小区包括同频和异频两种情况，并包括如下情形：RNC间、RNC内NodeB间、NodeB内小区间：均采用直接切换方式，即从源小区HS-DSCH信道直接切换到目标小区HS-DSCH信道。UTRAN系统应支持HSDPA业务在支持下行链路64QAM调制的NodeB与不支持下行链路64QAM调制的小区间的移动性，包括：
切换前HS-PDSCH激活64QAM调制，HSDPA业务从支持下行链路64QAM调制的小区切换到不支持下行链路64QAM调制的小区；一HSDPA业务从不支持下行链路64QAM调制的小区切换到支持下行链路64QAM调制的小区，切换后HS-PDSCH激活64QAM调制。并且切换前源小区与切换后目标小区包括同频和异频两种情况，并包括如下情形：RNC间、RNC内NodeB间、NodeB内小区间。均采用直接切换方式，即从源小区HS-DSCH信道直接切换到目标小区HS-DSCH信道。
5.2上行链路16QAM调制
5.2.1概述
RNC可选支持上行链路16QAM调制特性。5.2.2对16QAM调制的配置
RNC应能根据UE在RRC层上报的E-DCH类型判断UE是否支持E-DPDCH的16QAM调制。支持16QAM调制的UEE-DCH类型见第7.2节。RNC应能根据NodeB通过Iub接口NBAP协议的审计、资源状态指示等过程中包含的能力报告，判断NodeB本地小区是否支持上行链路16QAM调制。当UE和NodeB均支持16QAM调制时，RNC可以激活16QAM，并通过Iub接口NBAP信令（无线链路建立/增加/重配置过程）将激活NodeB使用16QAM调制的指示告知NodeB。如果配置E-DPDCH使用16QAM调制，则RNC应通过Uu接口RRC信令告知UE；RNC并将与E-DPCCH功率提升（PowerBoosting）、E-DPDCH功率增益因子Bed是否采用内插值公式计算等相关的参数通过RRC信令告知UE，通过Iub接口NBAP信令告知NodeB。
YD/T2349--2011
5.2.3移动性
UTRAN系统应支持E-DCH业务在支持上行链路16QAM调制的小区间的移动性，切换前与切换后E-DPDCII均激活16QAM调制：并且切换前源小区与切换后目标小区包括同频和异频两种情况，并包括如下情形：RNC间、RNC内NodeB间、NodeB内小区间：均采用直接切换方式，即从源小区E-DCH信道直接切换到目标小区E-DCH信道。UTRAN系统应支持E-DCH业务在支持上行链路16QAM调制的小区与不支持上行链路16QAM调制的小区间的移动性，包括：
切换前E-DPDCH激活上行链路16QAM调制，E-DCH业务从支持上行链路16QAM调制的小区切换到不支持上行链路16QAM调制的小区：一E-DCH业务从不支持上行链路16QAM调制的小区切换到支持上行链路16QAM调制的小区，切换后E-DPDCH激活上行链路16QAM调制。并且切换前源小区与切换后目标小区包括同频和异频两种情况，并包括如下情形：RNC间、RNC内NodeB间、NodeB内小区间。均采用直接切换方式，即从源小区E-DCH信道直接切换到目标小区E-DCH信道。
5.3.1MIMO操作基本要求
HSPA+系统应支持3GPPRelease7版本技术规范所定义的2X2闭环MIMO，支持单流、双流传输。系统应支持动态MIIMO操作，即支持单流模式、双流模式间动态切换。NodeB基于UE反馈的信道信息（UE允选的传输块数自，即PCL/CQI）等条件，逐个TTI动态决定在HS-DSCH的各TTI上发送一个传输块（单流）还是两个传输块（双流），并在HS-SCCH上进行指示（调制方式与传输块数目一起联合编码）。系统应支持基于预编码的MIMO操作。NodeB基于UE反馈的信道信息（PCI），从预定义的四个预编码向量中选择一个预编码向量对待发送的数据进行预编码，并且在HS-SCCH信道上向UE指示所采用的预编码向量。当双流传输时，两个流上采用正交的预编码向量。HSPA+系统MIMO操作的基本过程如下：a）UE基于对NodeB发射的MIMO主导频和辅导频的测量，在上行HS-DPCCH信道上向NodeB反馈信道信息，包括：优选的传输块数目（隐含在CQI中）、信道质量指示（CQI）、预编码控制指示（PCI）。系统应支持TypeA方式CQI上报和TypeB方式CQI上报（见3GPPTS25.212的第4.7.3小节、3GPPTS25.214的第6A.2.2小节）。
b）NodeB基于UE反馈的信道信息等条件，逐个TTI动态决定：在一个TTI内调度一个传输块（单流）还是调度两个传输块（双流）；每个传输块采用何种调制方式、传输块大小：一采用预定义的四个预编码向量的哪一个预编码向量进行预编码。c）NodeB使用HS-SCCHType3对配置于MIMO模式下的UE传送接收HS-DSCH所需的控制信息，包括信道化码集、调制方式和传输块数目、预编码信息、主传输块的传输块大小、辅传输块的传输块大小（采用双流时）、HARQ进程信息、主传输块的亢余和星座版本、辅传输块的余和星座版本（采用双流时）、UEID等。
