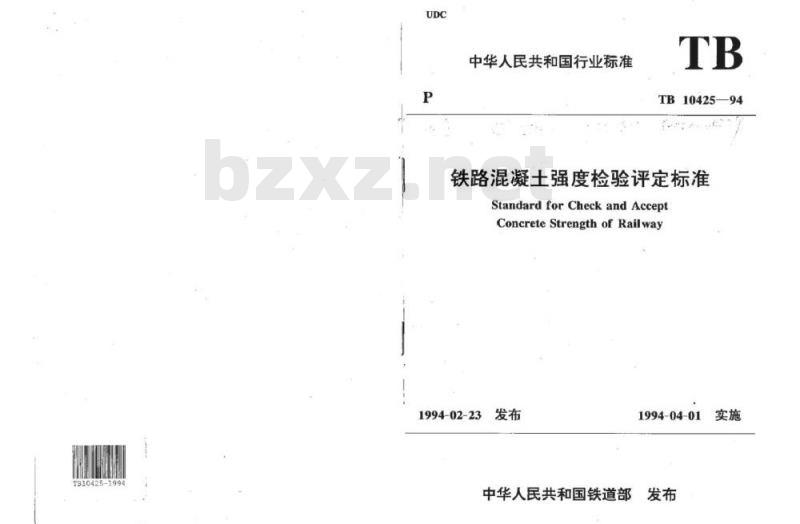

中华人民共和国行业标准
TB10425—94
铁路混凝土强度检验评定标准
Standard for Check and AcceptConcrete Strength of Railway1994-02-23
中华人民共和国铁道部
1994-04-01

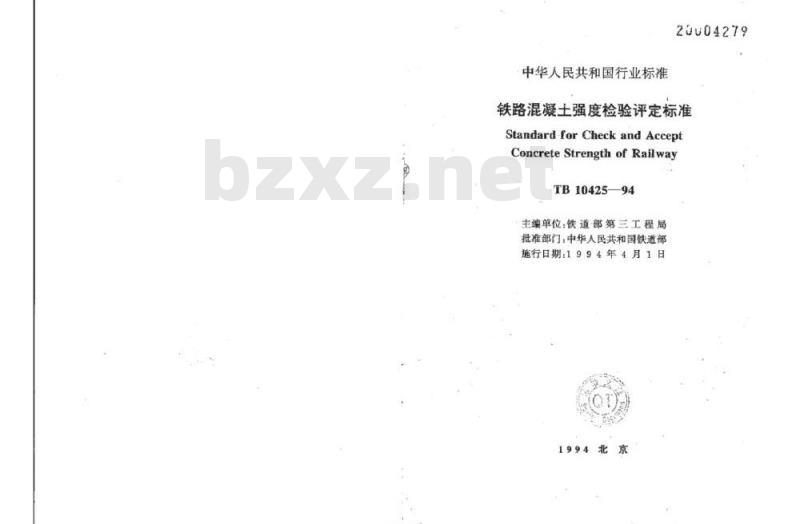

中华人民共和国行业标准
20u04279
铁路混凝士强度检验评定标准
Standardfor Check and AceeptConcrete Strength of RailwayTB10425-—94
主编综单位：铁道部第三工程局批准部门，中华人民共和国铁道部施行日期：1994年4月1日
1994北
中华人民共和国行业标准
铁路混凝土强度检验评定标准
TB10425—94
铁道部建设司标准科情所组织出版、发行(北京市朝阳门外大街227号，邮政编码100020)开本，850×1168毫米1/32印张：1学数：26千定价：5.00

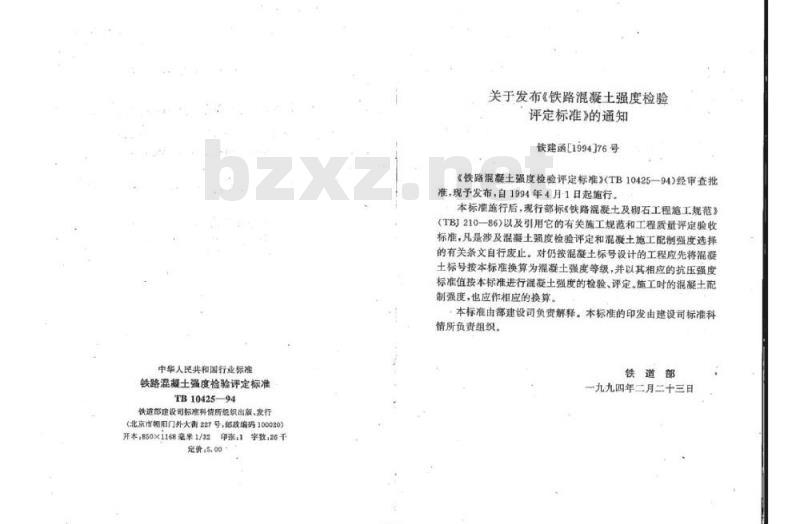

关于发布《铁路混凝土强度检验评定标准》的通知
铁建函[1994]76号
《铁路混凝土强度检验评定标准》(TB10425—94)经审查批准，现予发布，自1994年4月1日起施行。本标准施行后，现行部标铁路混凝土及砌石工程施工规范》（TB）210—86）以及引用它的有关施工规范和工程质量评定验收标准，凡是涉及混凝土强度检验评定和混凝土施工配制强度选择的有关条文自行止。对仍按混凝土标号设计的工程应先将混證土标号按本标准换算为混凝土强度等级，并以其相应的抗压强度标准值按本标准进行混爱土强度的检验、评定.施工时的混凝土配制强度，也应作相应的换算，
本标准由部建设司负责解释。本标准的印发由建设司标准科情所负责组织。
铁道部
一九九四年二月二十三日

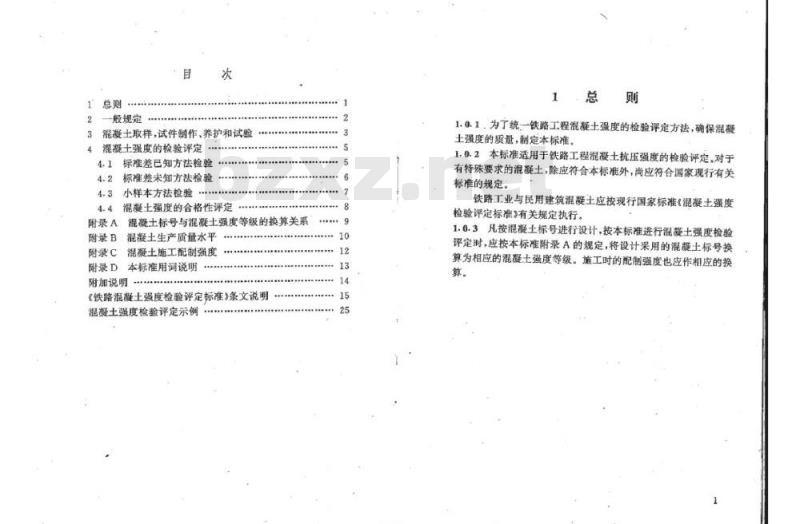

一般规定
混凝土取样，试件制作、养护和试验混凝土强度的检验评定
附录A
附录 B
附录C
附录D
标准差已知方法检验
标准差未知方法检验Www.bzxZ.net
小样本方法检验
混凝土强度的合格性评定
混凝土标号与混凝土强度等级的换算关系混凝土生产质量水平
混凝土施工配制强度
本标准用词说明
附加说明
《铁路混凝土强度检验评定标准》条文说明混凝土强度检验评定示例
1总则
1.6.1，为了统一铁路工程混凝土强度的检验评定方法，确保麗凝土强度的质量，制定本标准。
1.9.2本标准适用于铁路工程混凝土抗压强度的检验评定对于有特殊要求的混凝土，除应符合本标准外，尚应符合国家现行有关标准的规定。
铁路工业与民用建筑混凝土应按现行国家标准混凝土强度检验评定标准》有关规定执行。1.0.3凡按混服土标号进行设计，按本标准进行混整土强度检验评定时，应按本标准附录A的规定，将设计采用的混凝土标号换算为相应的混凝土强度等级。施工时的配制强度也应作相应的换算。

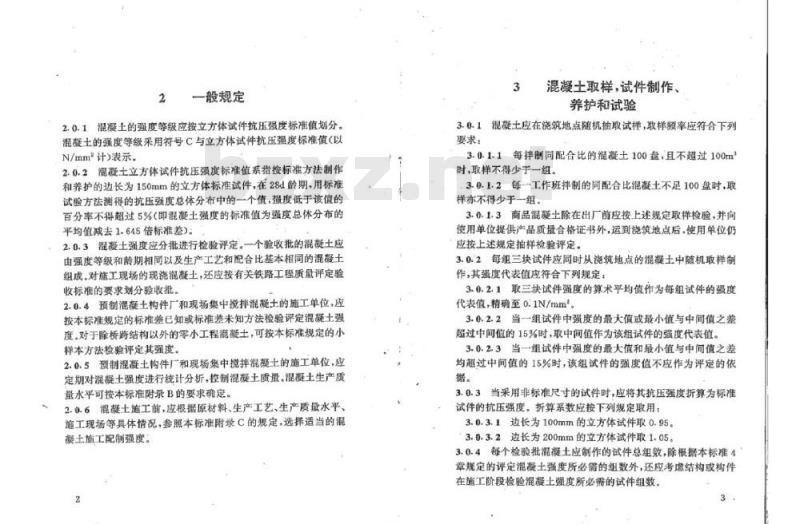

一般规定
2.0.1混凝土的强度等级应按立方体试件抗压强度标准值划分。混疑土的强度等级采用符号C与立方体试件抗压强度标准值（以N/mm计）表示
2.0.2混凝土立方体试件抗压强度标准值系指按标准方法制作和养护的边长为150mm的立方体标准试件，在28d龄期，用标准试验方法测得的抗压强度总体分布中的一个值，强度低于该值的百分率不得超过5%（即混土强度的标准值为强度总体分布的平均值减去1.645倍标准差）：
2.0.3混凝土强度应分批进行检验评定。一个验收批的混凝土应由强度等级和龄期相同以及生产工艺和配合比基本相同的混备土组成，对施工现场的现瓷混避土，还应按有关铁路工程质量评定验收标准的要求划分验收批，
2.0.4预制混凝土构件厂和现场集中搅排混凝土的施工单位，应按本标准规定的标准差已知或标准差未知方法检验评定混凝土强度，对于除桥跨结构以外的零小工程混凝土，可按本标准规定的小样本方法检验评定其强度
2.0.5预制混凝土构件厂和现场集中搅拌混凝土的施工单位，应定期对混凝土强度进行统计分析，控制混凝土质量，混凝土生产质量水平可按本标准附录B的要求确定2.0.6混凝土施工前，应根据原材料、生产工艺、生产质量水平，施工现场等具体情况，参照本标准附录C的规定，选择适当的混整土施工配制强度。
混凝土取样，试件制作、
养护和试验
3.0.1混凝土应在浇筑地点随机抽取试样，取样题率应符合下列要求：
3.0.1.1每拌制同配合比的混凝土100盘，且不超过100m时，取样不得少于一组
3.0.1.2每工作班拌制的同配合比混凝土不足100盘时，取样亦不得少于一组。
3.0.1.3商品混凝土除在出厂前应按上述规定取样检验，并向使用单位提供产品质量合格证书外，运到浇筑地点后，使用单位仍应按上述规定抽样检验评定。
3.0.2每组三块试件应同时从瓷筑地点的混凝土中随机取样制作，其强度代表值应符合下列规定：3.0.2.1取三块试件强度的算术平均值作为每组试件的强度代表值，精确至0.1N/mm*
3.0.2.2当一组试件中强度的最大值或最小值与中间值之美超过中间值的15%时，取中间值作为该组试件的强度代表值。3.0.2.3当一组试件中强度的最大值和最小值与中间值之差均超过中间值的15%时，该组试件的强度值不应作为评定的依据。
3.0.3当采用非标准尺寸的试件时，应将其抗压强度折算为标准试件的抗压强度，折算系数应按下列规定取用：3.0.3.1边长为100mm的立方体试件取0.953.0.3.2边长为200mm的立方体试件取1.05。3.0.4每个检验批混凝土应制作的试件总组效，除根据本标准4章规定的评定混凝土强度所必需的组数外，还应考虑结构或构件在施工阶段检验混凝土强度所必需的试件组数。3
3.0.5检验评定混凝土强度用的混凝土试件，其标准成型方法标准养护条件及强度试验方法均应符合现行国家标准《普通混凝土力学性能试验方法的规定。
3.0.6当检验结构或构件在拆模、出池、预应力筋张拉或放张、出厂、吊装以及施工期间需短暂负荷的混土强度时，其试件应采用与结构或构件相同的成型方法和养护务件制作，混凝士强度的检验评定
4.1标准筹已知方法检验
41.1当混凝土的原材料、生产工艺及施工管理水平在较长时间内能保持一致，且同一品种混凝土的强度变异性又能保持稳定时，宜采用标准差已知方法检验混凝土强度，此时应取连续4组试件组成一个验收批，其强度应同时满足下列要求（f应取两式中的较大值)：
ma>fm+0.8og
fh≥f..0.85gg
fmmh>0.85fm.k
(4.1.1-1)
(4.1.1—2)
(4.1.1—3)
同一验收批4组混凝土试件的抗压强度平均值(N/mm*);
混凝土立方体试件抗压强度标准值（N/mm*）：Gg
前一个检验期内同一品种混凝土试件的抗压强度标准差（N/mm），可按本标准（4.1.2）式计算：一同一验收批4组混凝土试件抗压强度中的最小值(N/mm)。
4.1.2前一个检验期（检验期限不应超过三个月，且在该期间内的验收批总数不应少于12批，或试件总组数不应少于48组）内的同一品种混疑土试件的抗压强度标准差%，可按下式计算：nmi
元—1
式中ou———前一个检验期第组混凝土试件的抗压强度(N/mm*);
前一个检验期混凝土试件的组数：5
前一个检脸期组混凝土试件抗压强度的平均值(N/mm*).
42标准差未知方法检验
4.2.1当混凝土的原材料、生产工艺及施工管理水平在较长时间内不能保持一致，且同一品种混凝土的强度变异性又不能保持稳定时：或在前一个检验期内的同类混疑土没有足够数据能确定验收批混旋土试件的抗压强度标准差时，应采用标准差未知方法检验混凝土强度，此时应由5组或5组以上的试件组成一个验收批其强度应同时满足下列要求：
malu>f.k+0.95sm
fm>fek-A.B
(4.2.1—1)
(4.2.1—2)
一同一验收批5组或5组以上混凝土试件的抗压强式中m
度平均值（N/mm）；
同一验收批5组或5组以上混凝土试件的抗压强Sa
fammin
度标准差（N/mm*），可按本标准（4.2.2）式计算；同一验收批5组或5组以上混凝土试件抗压强度中的最小值（N/mm）
混凝土强度检验系数，可分别按表4.2.1-1及表4.2.1-2取用。
混凝土强度检验系数4值
试件组数务
凯凝土蛋度等级
B(N/mm)
混凝土强度检验系数B值
C20~C40
表4.21-1
表4.21—2
凡按混凝土标号进行设计，接本标准换算为强度等级后，其强度检验评定尚应满足下列公式要求：对于C8及C13
ftmm≥0.9fom.
对于C18及C23
sm.mlm220.85feu.k
(4.2.1—3)
(4.2.1-4)
4.2.2混凝土试件抗压强度的标准养sm可按下列公式计算：Sfaaum
式中——同一验收批第！组混土试件的抗压强度(N/mm*)
同一验收批5组或5组以上混凝土试件的抗压强度平均值(N/mm）；
同一验收批混凝土试件的组数，\≥5组。4.3小样本方法检验
4.3.1采用小样本方法检验混凝土强度时，应由2~4组试件组成一个验收批，其强度应同时满足下列要求：m>ftc
式中msa
(4.3.1-1)
fsa.n>fe-D
同一验收批2~4组据凝土试件的抗压强度平均值（N/mm*）；
fas ah
同一验收批2~4组混凝土试件抗压强度中的最小值（N/mm*）；
C、D——混凝土强度检验系数，可按表4.3.1取用。混囊土强度检验系数C、D值
混碳土强度等级
CCN/mm2)
D(N/mm=)
C20C40
凡按混凝土标号进行设计，按本标准换算为强度等级后，其强度检验评定尚应满是下列公式要求：对于C8及C13
faa.nn≥0.9fa.x
4.4混凝土强度的合格性评定
(4.3.1—3)
4.4.1当混凝土强度经检验能分别满足本标准4.1.1条、4.2.1条及4.3.1条的要求时，则该批湿漫十强度评定为合格：当不能满足上述要求时，则该批混疑士强度评定为不合格，4.4.2当对验收批混疑土试件的强度代表性有怀疑时，可从结构或构件中钻取试件或采用非破损检测方法：按有关标准的规定对混凝土强度进行评定。
4.4.3不合格批混凝土制成的结构或构件应进行鉴定，并及时处理，
4.4.4结构或构件在拆模、出池、预应力筋张拉或放张、出厂、吊装以及施工期间需短暂负荷时的混土强度，应满足设计要求或铁道部现行标准的有关规定。
附录A、混凝土标号与混凝土强度等级的换算关系
A.0.1混凝土标号可按表A规定换算为混费土强度等级涅凝土标号与强度等级的换算
鹿土标号
開森主教样
强度等线
C13C18
14501600
A.0.2凡按混凝土标号进行设计，按本标准进行混凝土强度检验评定时，应先将设计确定的混凝土标号按表A换算为混凝土强度等级，并以其相应的混凝土立方体试件的抗压强度标准值。(N/mm*），按本标准4章的规定进行混凝土强度的检验评定，混凝土的配制强度也应换算为强度等级后，再按本标准附录.C的要求确定。
附录B混凝土生产质量水平
B.0.1·混凝土的生产质量水平，可根据已选定的统计周期内的混凝土强度标准差和试件强度不低于规定强度等级的百分率，按表B划分。
混凝土生产质量水平
提摄土强
度标准务
(N/mm)
需度不谁
规场鱼
3.043.5<3.0
>4.0>5. 0
项制混凝土构件厂的统计周期可取1～3个月，现场集中揽择混凝土施工单位的统计周期，可根据实际情况确定，但不宜超过3个月。
B.0.2统计周期内的混凝土强度标准差和不低于规定强度等级的百分率可按下列公式计算：
×100%
(B.0.2—1)
(B.0.2—2)
统计周期内混凝土试件的抗压强度标准差(N/mm*);
统计周期内第组混量土试件的抗压强度值(N/mm*);
统计周期内相同强度等级的混疑土试件的组数，N≥30
统计周期内N组混凝土试件抗压强度的平均值(N/mm*);
统计周期内强度不低于规定强度等级的百分率：统计周期内混凝土试件抗压强度不低于规定强度等级的组数。
附录C混凝土施工配制强度
C.0.1混凝土施工配制强度fe(N/mm*)可按下式计算：f....+1.6450
式中fe
混凝土立方体试件抗压强度标准值（N/mm）；反映本单位道工管理水平的标准差（N/mm），可按本标准附录B公式(B.0.2—1)计算。注：①当露影土强度等级大于及等于C15，且小于及等于C25时，如计算所得的聚士强度标准差小于2.5N/mmz，可取a.5N/mm，②当混凝土强度等级大于C25时，加计算所得的灌校土强度标准差小于3.ON/mm=时，可取3.0N/mm*，
③对于零小工程，其施工配制强度所果用的标准差值，不宜小于本标准附录B表B中现场集中援择混凝土的施工单位的二类水平。C.0.2当本单位无近期混凝土强度统计资料时，可根据实际情况，参考本标准附录B表B估计标准差，然后按本附录公式(C.0.1)或表C确定施工配制强度。混颜土施工配制强度f..e（N/mm*）强度标
提摄主准范
强度等级
23833333
商事品会
附录D本标准用词说明
执行本标准条文时，对于要求严格程度的用调说明如下，以便在执行中区别对待：
D.0.1表示很严格，非这样作不可的用词：正面调采用“必须”；
反面词果用“严禁”
D.0.2表示严格，在正常情况下均应这样作的用词：正面词采用“应”；
反面词采用“不应”或“不得”D.0.3表示充许稍有选择，在条件许可时首先应这样作的用词：正面调采用“宜”或“可”；
反面词采用“不宜”
附加说明
本标准主编单位、参加单位和
主要起草人名单
主编单位：铁道部第三工程局
参加单位：铁道部科学研究院
铁道部丰台桥梁厂
主要起草人：张富生杨永珍胡国钰在执行本标准过程中，如发现需要修改和补究之处请将意见及有关资料奇交铁道部第三工程局（太原市迎泽大街61号，邮政编码030001），并抄送铁道部建设司标准科情所（北京市朝阳门外大街227号，邮政编码100020），供今后修订时参考。14
《铁路混凝土强度检验评定标准》条文说明
本条文说明系对重点条文的编制依据、存在的问题以及在执行中应注意的事项等予以说明。为了减少篇幅，只列条文号，未妙录原条文。
1.0.1~1.0.3混暴土结构设计方法已由定值法向概率法发展，这也要求混诞土强度采用概率统计方法进行检验评定，在铁路工程建设中，混凝土使用面广量大，其质量的优劣直接影响到工程结构的可靠性。
为了与将要施行的按可靠性理论编制的设计规范相配套，并与现行的国家标准《混凝土强度检验评定标准》(GBJ107—87)相靠拢，按照铁路混避土施工的特点，编制了本标准。本标准施行后，现行的《铁路混土及谢石工程施工规范》（TBJ210—86）中有关选择混凝土施工配制强度和检验评定混器土强度的条文，应按说明表1..0.3进行代换。标准条文的代换
TBJ210--86有关条文
说明表1.0.3
本标准的相应条文
C.0.1条,C0.2条
2.0.2条，3.0.3条
2.0.3承：30.1条
4.1.1条，421条4.3.1条，4.4.1条4.4.2条.4.4.3条
本标准发布施行后，将与按标号进行编制的《铁路线路设计规范》（CBJ90—85)、《铁路路基设计规范》（TBJ185）、《铁路桥满设计规范》(TBJ2-85)、《铁路隧道设计规范》(TBJ3—85)在近期内15
并存。
在此过渡时期内，可按本标准附录A的规定，将设计采用的标号换算为相应的混凝土强度等级，然后进行施工配制强度的确定以及混凝土强度的检验评定。2.0.1、2.0.2本标准对混凝土的强度定义和强度分级作了重大修改。具体来说，与《铁路混凝上及硼石工程施工规范》（TBJ21086)的主要差别为：
1.混凝土的标准试件由边长为200mm的立方体改为边长为150mm立方体。
2.用“强度等级\取代“标号”3.铁路混凝土标号的定义，过去一直没有明确的统计概念。根据有关标准规定，本标准对混凝土强度等级的强度标准值，定义为强度总体分布的平均值减去1.645倍标准差（保证率为95%）。混凝土强度等级采用符号C与立方体试件抗压强度标准值（以N/mm计）表示。如混凝土立方体试件抗压强度标准值fk20N/mm时，其强度等级表示为C20.考虑到标准试件尺寸和强度等级的统计定义作了修改，原设计规范采用的混凝土标号如用换算的混凝土强度等级表示，可按本标准附录A中表A近似取用。
2.0.3混凝土强度的分布规律及其参数，不但与统计对象的生产周期和生产工艺有关，且与混凝土配制强度和试验龄期有关，大量的统计分析和试验研究表明：同一等级的混凝土，在龄期、生产工艺和配合比基本相同的条件下，其强度分布可按正态分布来描述。因此，本条规定混凝土的验收批应由强度等级和龄期相同，以及生产工艺和配合比基本相同的混凝土组成，使评定的批量混凝土强度能基本符合正态分布。这样，用随机抽样得到的样本信息来估计整批混凝土的质量，才比较可靠。一般来讲，一个验收批的批量不宜过大，否赠，一旦检验不合格，需要处理的混凝土量太大，造成不必要的经济损失：但批量过小，也会增大检验工作量。所以，还应结合本单位的具体条件来确定。
2.0.4考虑到目前铁路混凝土施工的实际情况，本条根据抽样统计理论，分别规定了标准差已知、标准差未知及小样本三种检验评定方法，供施工单位根据实际条件选用。但应指出，应用标准差已知方法检验评定混凝土强度时，必须保持混凝士强度的变异性能稳定，每批的强度标准差%可按常数考虑，其数值可根据前一阶段生产累计的强度资料加以确定。如预期为常数的总体标准差在实际生产中不能保持稳定，实际标准差又过份偏大时，如仍用标准差已知方法，就会有较大的漏判：反之，如实际标准差过份偏小，会有较大的错判。当抽检试件数量较少，应用小样本方法时，其检验效率较差，错判概率、漏判概率均有较大的可能，因此规定仅适用于除桥跨结构以外的零小工程混凝土。在条件容许的情况下，宜采用标准差未知方法，虽然会增加些试验工作量，但相应的错判或漏判概率都较小
2.0.5为确保混凝土生产质量，混凝土生产单位应定期统计混靛土强度的变异情况，对混凝土质量适时进行控制。附录B给出的混凝土生产质量水平的划分指标，是依据铁路混土强度统计资料并参考有关资料确定的。附录B仅作为考核混凝土生产单位在一个统计周期内的混菱土生产质量水平（包括质量管理水平），以及试验室操作水平之用。
2.0.6对于混疑土施工配制强度的确定，除了强度等级的合格评定以及耐久性的要求外，还应考虑其他社会及经济上的因素。在选择混凝土施工配制强度的标准差时，应选用对本单位有代表性的数值。若标准差估计得不准确，如偏小，将会造成在检验评定混凝土强度时出现过多的不合格批，会降低结构的可靠性：如偏大，将会造成水泥浪费。
3.0.1对混凝土强度进行合格评定时，保证混凝土取样的随机性，是使所抽取的试样具有代表性的非常重要的条件。考虑到搅拌机内的混凝土拌合物，经运输到达浇筑地点后，由于混凝土的质量还与运输可能造成的离析等因素有关，因此规定应在瓷筑地点抽17
