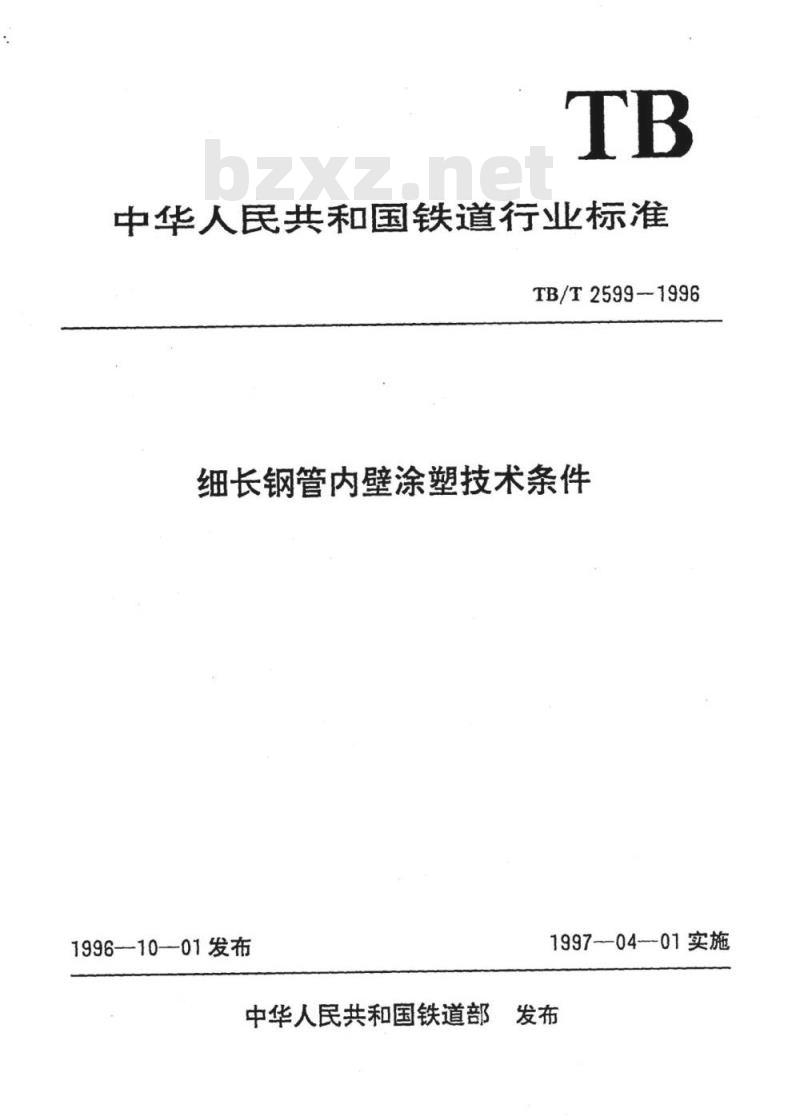

中华人民共和国铁道行业标准
TB/T2599-1996
细长钢管内壁涂塑技术条件
1996-10-01发布
1997-04-01实施
中华人民共和国铁道部

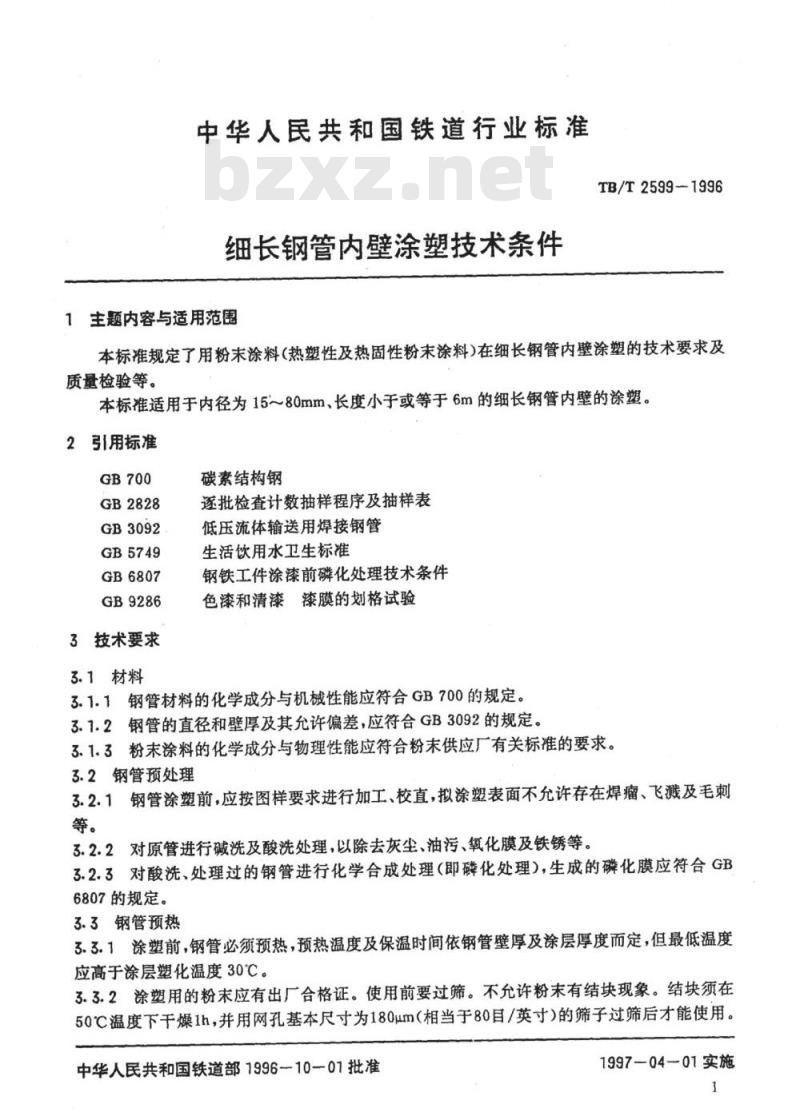

中华人民共和国铁道行业标准
细长钢管内壁涂塑技术条件
1主题内容与适用范围
TB/T2599-1996
本标准规定了用粉末涂料(热塑性及热固性粉末涂料）在细长钢管内壁涂塑的技术要求及质量检验等。
本标准适用于内径为15～80mm、长度小于或等于6m的细长钢管内壁的涂塑。2引用标准
GB2828
GB3092
GB5749
GB6807
GB9286
3技术要求
碳素结构钢
逐批检查计数抽样程序及抽样表低压流体输送用焊接钢管
生活饮用水卫生标准
钢铁工件涂漆前磷化处理技术条件色漆和清漆漆膜的划格试验
3.1材料
3.1.1钢管材料的化学成分与机械性能应符合GB700的规定。3.1.2钢管的直径和壁厚及其允许偏差，应符合GB3092的规定。3.1.3粉末涂料的化学成分与物理性能应符合粉末供应厂有关标准的要求。3.2钢管预处理
3.2.1钢管涂塑前，应按图样要求进行加工、校直，拟涂塑表面不允许存在焊瘤、飞溅及毛刺等。
3.2.2对原管进行碱洗及酸洗处理，以除去灰尘、油污、氧化膜及铁锈等。3.2.3对酸洗、处理过的钢管进行化学合成处理（即磷化处理），生成的磷化膜应符合GB6807的规定。
3.3钢管预热
3.3.1涂塑前，钢管必须预热，预热温度及保温时间依钢管壁厚及涂层厚度而定，但最低温度应高于涂层塑化温度30℃。
3.3.2涂塑用的粉末应有出厂合格证。使用前要过筛。不允许粉末有结块现象。结块须在50℃温度下干燥1h，并用网孔基本尺寸为180um（相当于80目/英寸）的筛子过筛后才能使用。中华人民共和国铁道部1996-10-01批准1997-04-01实施

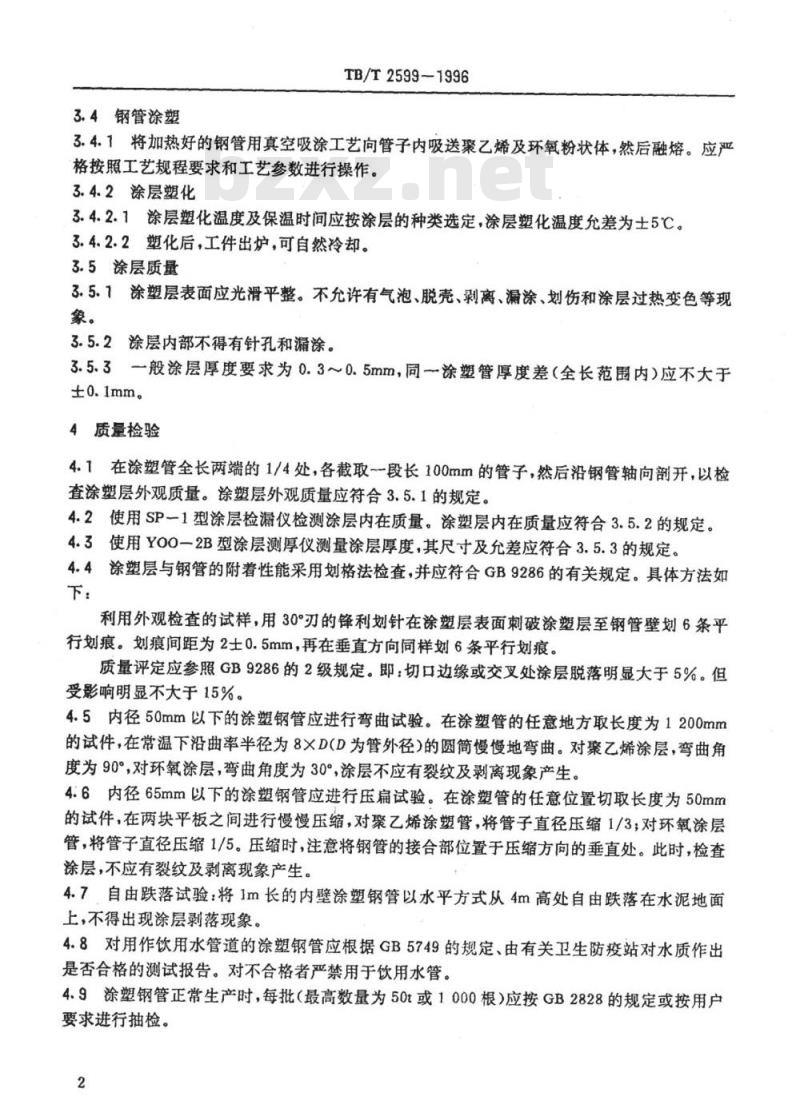

3.4钢管涂塑
TB/T2599-1996
3.4.1将加热好的钢管用真空吸涂工艺向管子内吸送聚乙烯及环氧粉状体，然后融熔。应严格按照工艺规程要求和工艺参数进行操作。3.4.2涂层塑化
3.4.2.1涂层塑化温度及保温时间应按涂层的种类选定，涂层塑化温度允差为士5℃。3.4.2.2塑化后，工件出炉，可自然冷却。3.5涂层质量
3.5.1涂塑层表面应光滑平整。不允许有气泡、脱壳、剥离、漏涂、划伤和涂层过热变色等现象。
3.5.2涂层内部不得有针孔和漏涂。3.5.3一般涂层厚度要求为0.3～0.5mm，同涂塑管厚度差（全长范围内）应不大于±0.1mm。
4质量检验
4.1在涂塑管全长两端的1/4处，各截取～一段长100mm的管子，然后沿钢管轴向剖开，以检查涂塑层外观质量。涂塑层外观质量应符合3.5.1的规定。4.2使用SP一1型涂层检漏仪检测涂层内在质量。涂塑层内在质量应符合3.5.2的规定。4.3使用YOO一2B型涂层测厚仪测量涂层厚度，其尺寸及允差应符合3.5.3的规定4.4涂塑层与钢管的附着性能采用划格法检查，并应符合GB9286的有关规定。具体方法如下：
利用外观检查的试样，用30°刃的锋利划针在涂塑层表面刺破涂塑层至钢管壁划6条平行划痕。划痕间距为2士0.5mm，再在垂直方向同样划6条平行划痕。质量评定应参照GB9286的2级规定。即：切口边缘或交叉处涂层脱落明显大于5%。但受影响明显不大于15%。
4.5内径50mm以下的涂塑钢管应进行弯曲试验。在涂塑管的任意地方取长度为1200mm的试件，在常温下沿曲率半径为8×D（D为管外径）的圆简慢慢地弯曲。对聚乙烯涂层，弯曲角度为90°，对环氧涂层，弯曲角度为30°涂层不应有裂纹及剥离现象产生。4.6内径65mm以下的涂塑钢管应进行压扁试验。在涂塑管的任意位置切取长度为50mm的试件，在两块平板之间进行慢慢压缩，对聚乙烯涂塑管，将管子直径压缩1/3；对环氧涂层管，将管子直径压缩1/5。压缩时，注意将钢管的接合部位置于压缩方向的垂直处。此时，检查涂层，不应有裂纹及剥离现象产生。4.7自由跌落试验：将1m长的内壁涂塑钢管以水平方式从4m高处自由跌落在水泥地面上，不得出现涂层剥落现象。
4.8对用作饮用水管道的涂塑钢管应根据GB5749的规定、由有关卫生防疫站对水质作出是否合格的测试报告。对不合格者严禁用于饮用水管。4.9涂塑钢管正常生产时，每批（最高数量为50t或1000根）应按GB2828的规定或按用户要求进行抽检。

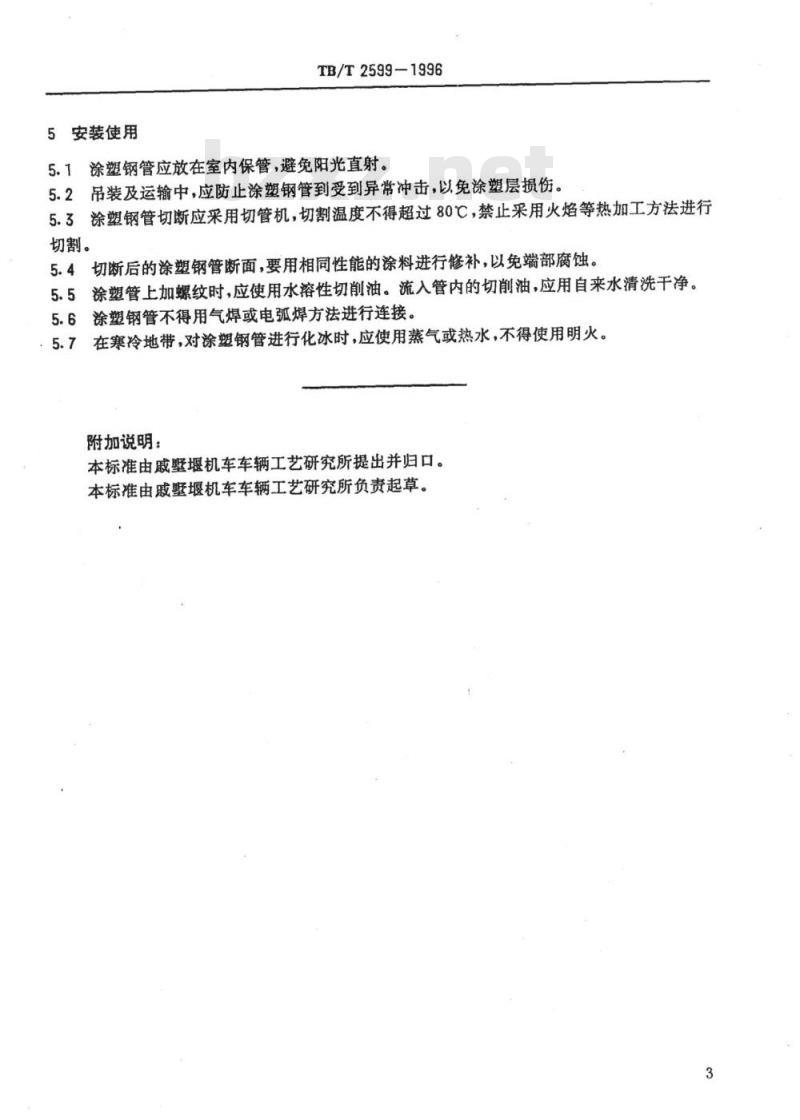

5安装使用
TB/T2599—1996
涂塑钢管应放在室内保管，避免阳光直射。5.1
5.2吊装及运输中，应防止涂塑钢管到受到异常冲击，以免涂塑层损伤。5.3涂塑钢管切断应采用切管机，切割温度不得超过80℃，禁止采用火焰等热加工方法进行切割。
5.4切断后的涂塑钢管断面，要用相同性能的涂料进行修补，以免端部腐蚀。5.5涂塑管上加螺纹时，应使用水溶性切削油。流入管内的切削油，应用自来水清洗干净。5.6涂塑钢管不得用气焊或电弧焊方法进行连接。5.7在寒冷地带，对涂塑钢管进行化冰时，应使用蒸气或热水，不得使用明火。附加说明：下载标准就来标准下载网
本标准由戚墅堰机车车辆工艺研究所提出并归口。本标准由戚墅堰机车车辆工艺研究所负责起草。3
