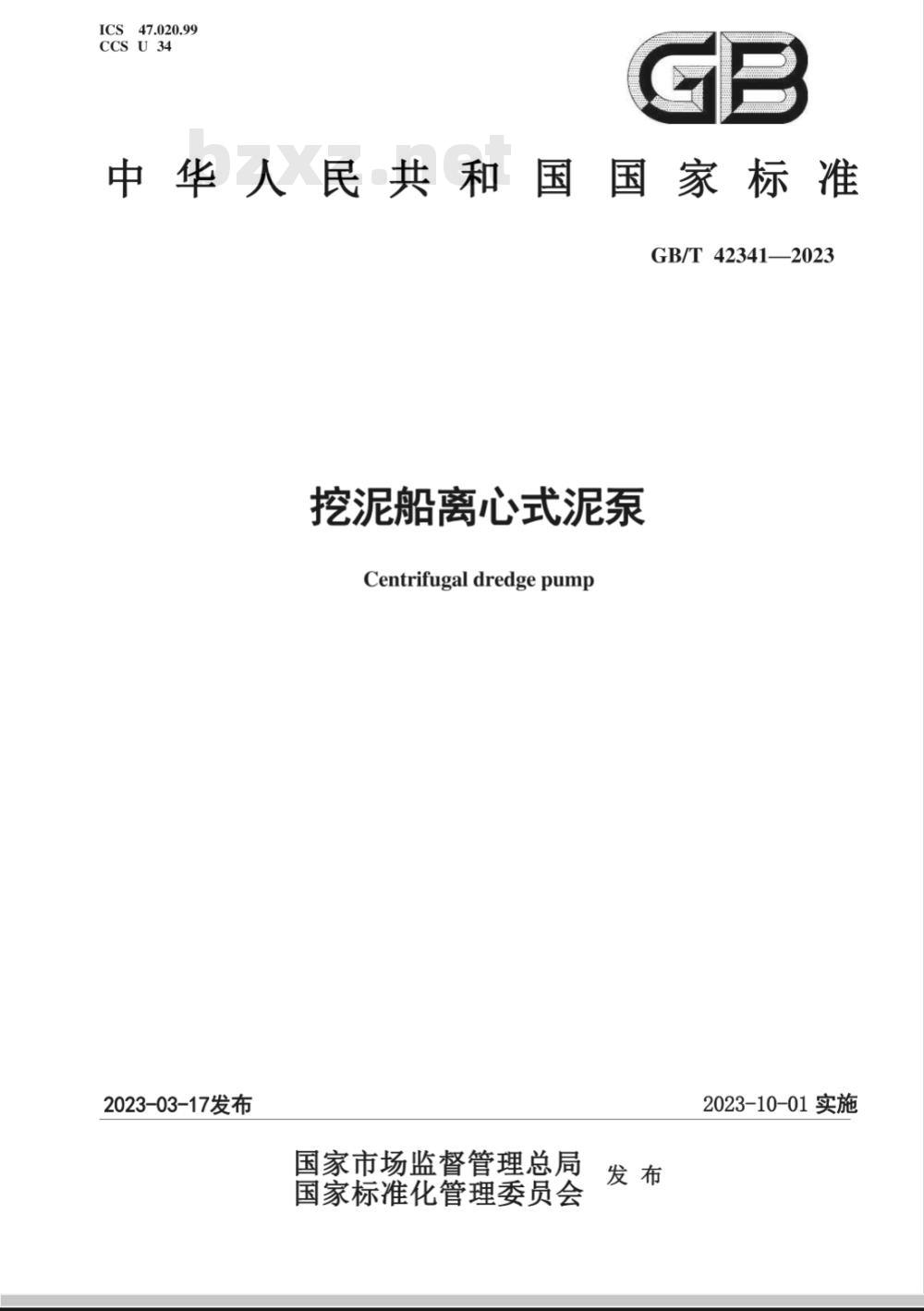

中华人民共和国国家标准
GB/T42341—2023
挖泥船离心式泥泵
Centrifugaldredgepump
2023-03-17发布
国家市场监督管理总局
国家标准化管理委员会
2023-10-01实施

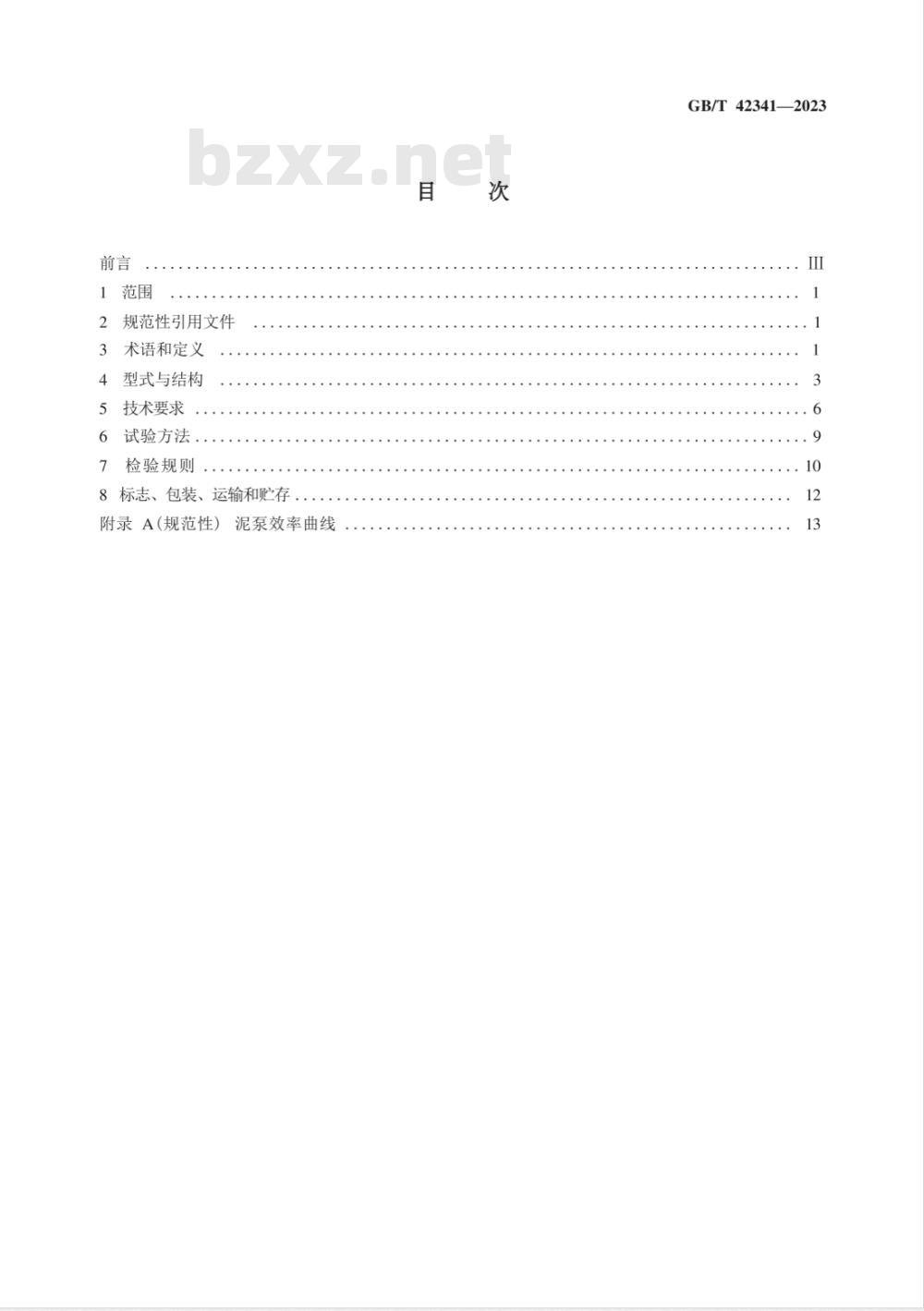

1范围
规范性引用文件
术语和定义
型式与结构
技术要求
6试验方法.：
7检验规则
8标志、包装、运输和贮存
附录A（规范性）泥泵效率曲线
GB/T42341—2023
....10
GB/T42341—2023

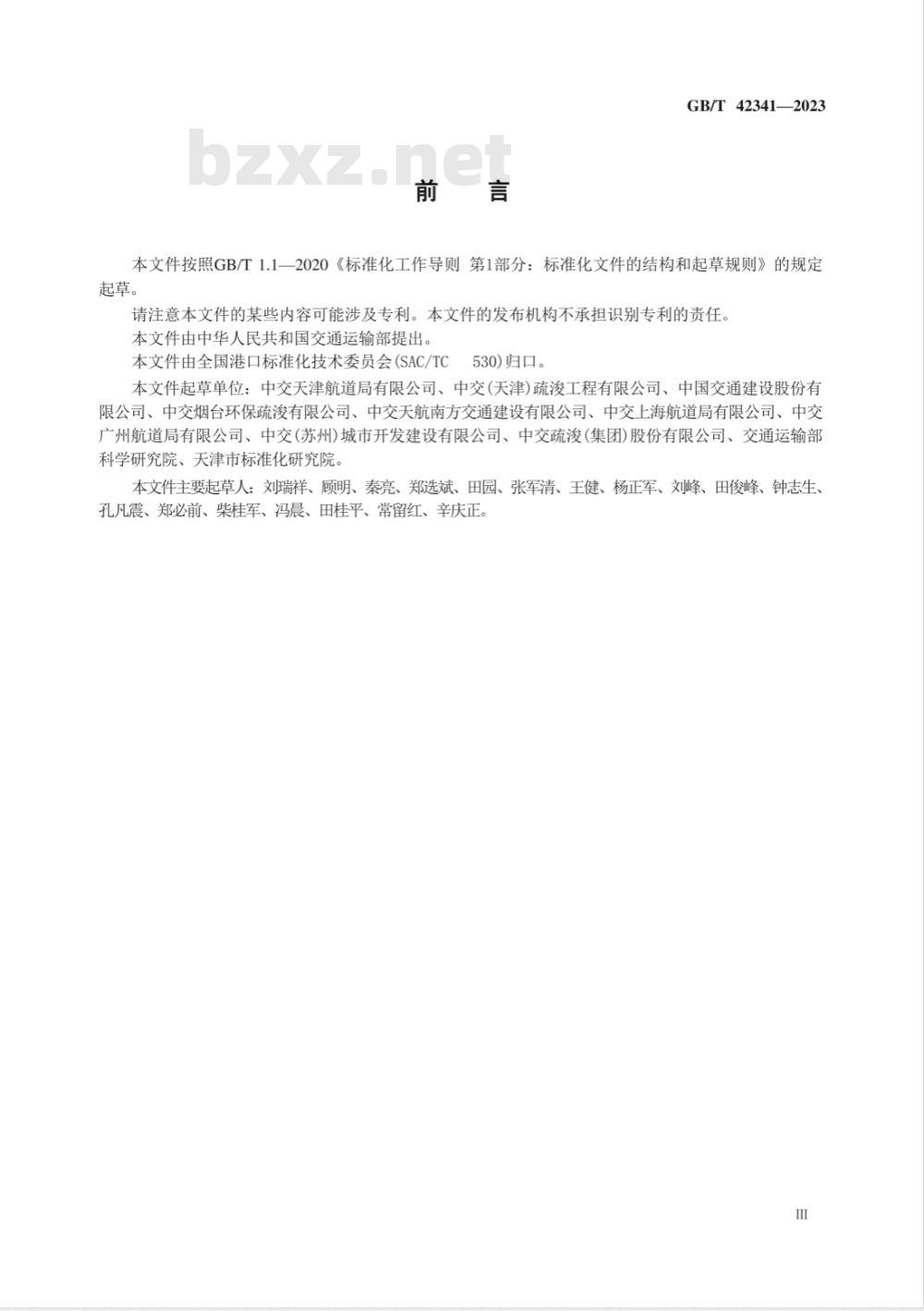

本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任，本文件由中华人民共和国交通运输部提出。本文件由全国港口标准化技术委员会(SAC/TC530）归口。
本文件起草单位：中交天津航道局有限公司、中交(天津)疏浚工程有限公司、中国交通建设股份有限公司、中交烟台环保疏浚有限公司、中交天航南方交通建设有限公司、中交上海航道局有限公司、中交广州航道局有限公司、中交(苏州)城市开发建设有限公司、中交疏浚(集团)股份有限公司、交通运输部科学研究院、天津市标准化研究院。本文件主要起草人：刘瑞祥、顾明、秦亮、郑选斌、田园、张军清、王健、杨正军、刘峰、田俊峰、钟志生、孔凡震、郑必前、柴桂军、冯晨、田桂平、常留红、辛庆正。Ⅲ
1范围
挖泥船离心式泥泵
GB/T42341—2023
本文件规定了挖泥船离心式泥泵的结构与型式、技术要求、试验方法、检验规则，以及标志、包装、运输和贮存。
本文件适用于挖泥船离心式泥泵(以下简称“泥泵”）的设计、制造及验收。规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用的文件，其最新版本（包括所有的修订单)适用于本文件。
GB/T700碳素结构钢
GB/T1184—1996
形状和位置公差未注公差值
GB/T1220
不锈钢棒
GB/T1348球墨铸铁件
GB/T1800.2一2020产品几何技术规范(GPS）线性尺寸公差ISO代号体系第2部分：标准公差带代号和孔、轴的极限偏差表GB/T18042000一般公差未注公差的线性和角度尺寸的公差GB/T3077合金结构钢
GB/T3098.1一2010紧固件机械性能螺栓、螺钉和螺柱GB/T64142017铸件尺寸公差、几何公差与机械加工余量GB/T7233.1一2009铸钢件超声检测第1部分：一般用途铸钢件GB/T8263抗磨白口铸铁件
GB/T8923.1一2011涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级GB/T9239.1一2006机械振动恒态（刚性）转子平衡品质要求第1部分：规范与平衡允差的检验
GB/T11351—2017
GB/T11352
铸件重量公差
一般工程用铸造碳钢件
GB/T13306标牌
GB/T18149离心泵、混流泵和轴流泵水力性能试验规范精密级GB/T19418—2003钢的弧焊接头缺陷质量分级指南JB/T8467—2014锻钢件超声检测3术语和定义
下列术语和定义适用于本文件。GB/T
42341—2023
单壳泥泵single
ewalleddredgepump
泵壳采用单层结构的泥泵。
双壳泥泵
double walled dredge pump
泵壳采用双层结构的泥泵。
内泵壳inner casing
双壳泥泵中收集叶轮输出的介质并进行能量转换和承受磨损的过流部件。3.4
外泵壳outercasing
双壳泥泵中主要承受压力的结构件。3.5
wearing
安装在叶轮与前、后泵盖(或外泵壳)之间，用于保护泵盖与泵壳的耐磨板。注：根据安装位置分为前衬板和后衬板，按结构形式分为内衬板和外衬板。3.6
吸口衬管
suctionnozzle
安装在泥泵吸口端，用于导流和保护前泵盖的耐磨管。3.7
出口衬管
discharge
安装在双壳泥泵出口端，用于导流和保护外泵壳的耐磨管。3.8
吸口直径
suctionnozzle
diameter
泥泵吸口法兰端面处的内径。
dischargediameter
出口直径
泥泵出口法兰端面处的内径。
叶轮口环
screwbush
安装在叶轮进口端，用来保护叶轮并与吸口衬套或吸口密封圈形成间隙密封的耐磨环。3.11
叶轮出口宽度
impelleroutletwidth
叶轮出口端两盖板（叶墙）间的宽度。3.12
比转速
比转数
specific
清水工况下，以泥泵在最佳效率点的转速、叶轮入口的流量和扬程的特征量，按式（1)计算。3.65mQ/2
n，三
式中：
比转速：
.. (1)
泵转速，单位为转每分(r/min);流量，单位为立方米每秒(m3/s);扬程，单位为米(m)。
casingcover
安装在泵壳上与泥泵吸入短节或轴承体托架相连的结构件。GB/T42341—2023
注：与吸入短节相连的称为前泵盖，与轴承体托架相连的称为后泵盖。前泵盖若为内外分体结构，则外部称为大泵盖，内部称为小泵盖。
4型式与结构
4.1型式
泥泵有单壳泥泵和双壳泥泵两种型式。4.2型号
泥泵产品型号编制规则见图1。
0-0-0-0
吸口直径，单位为厘米(am)
一叶轮出口宽度，单位为厘米(cm)；一叶轮外径，单位为厘米(cm）；一泥泵型式，D表示单壳泥泵，S表示双壳泥泵一制造厂名称缩写，可为1～3个大写汉语拼音字母。图1泥泵产品型号编制规则
示例：
×××企业生产的单壳泥泵，叶轮外径194cm，叶轮出口宽度39cm吸口直径85cm,泥泵型号为××X-D-19439-85。
4.3结构
4.3.1单壳泥泵
单壳泥泵典型结构示意图见图2。GB/T42341—2023
标引序号说明：
泵壳；
2——前外衬板；
一前内衬板；
一前泵盖；
一叶轮；
一叶轮口环；
4.3.2双壳泥泵
吸口衬管：
吸口端密封装置；
一后外衬板；
一后内衬板；
一后泵盖；
挡沙板；
密封箱；
轴套；
叶轮拆卸环：
轴承体座；
泵轴；wwW.bzxz.Net
轴端密封装置：
图2单壳泥泵典型结构示意
双壳泥泵典型结构示意图见图3。19
轴承体；
盘车装置：
吸口直径；
出口直径：
叶轮出口宽度：
叶轮外径。
主视图
图3双壳泥泵典型结构示意
GB/T42341—2023
