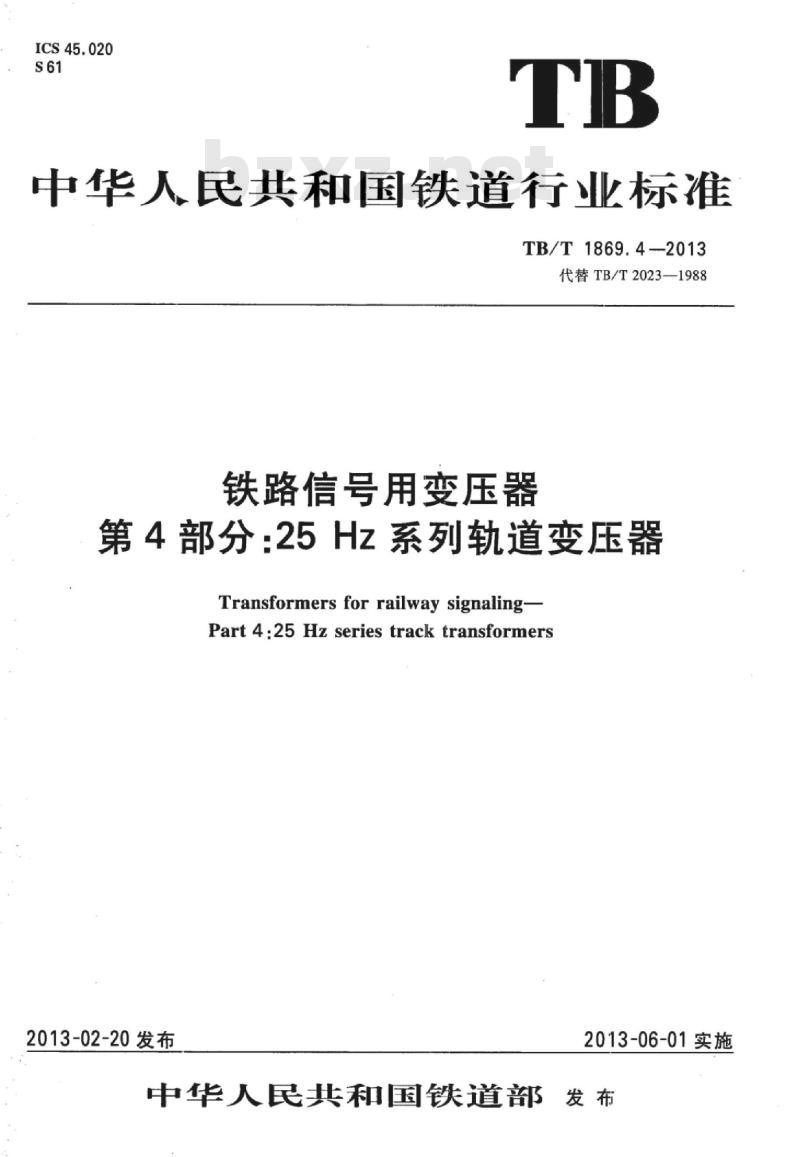

【TB铁路运输标准】 铁路信号用变压器第4部分:25 Hz系列轨道变压器

ICS45.020
中华人民共和国铁道行业标准
TB/T1869.4-2013
代替TB/T2023—1988
铁路信号用变压器
第4部分：25Hz系列轨道变压器
Transformers for railway signalingPart 4:25 Hz series track transformers2013-02-20发布
2013-06-01实施
中华人民共和国铁道部发布

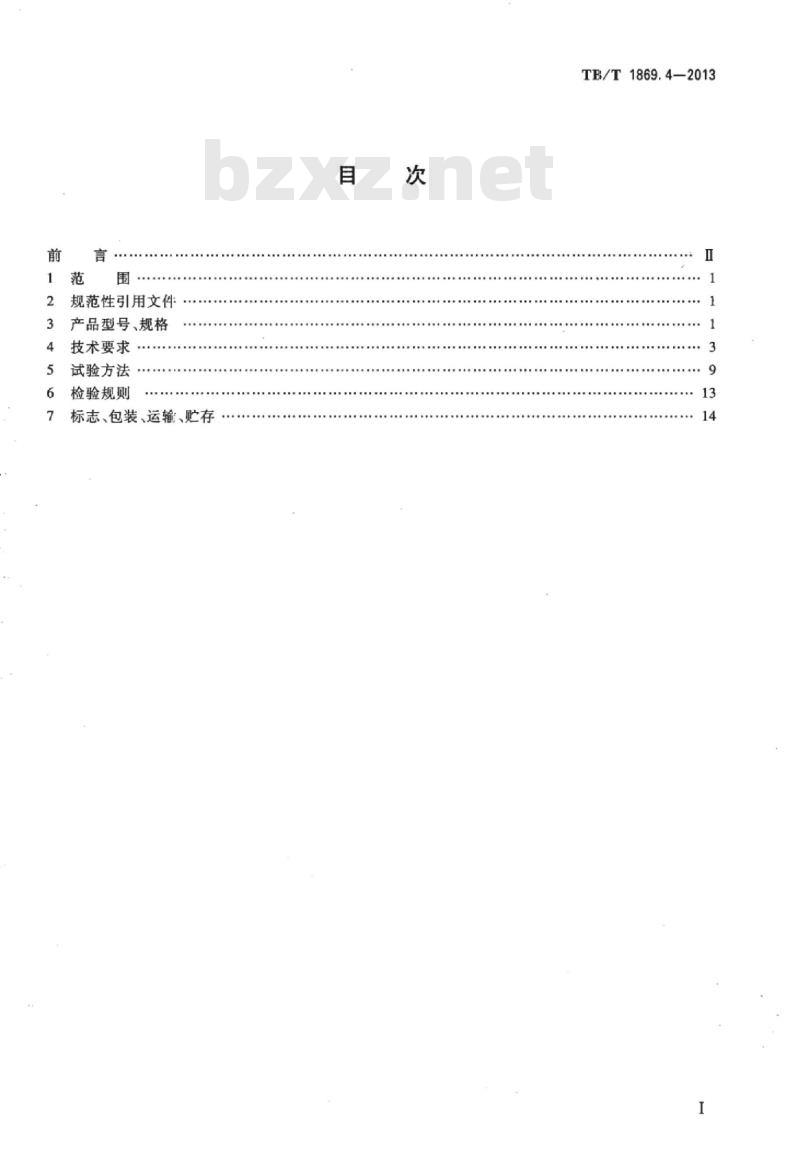

规范性引用文件
产品型号、规格
技术要求
试验方法
检验规则
标志、包装、运输、贮存
TB/T1869.4—2013
TB/T1869.4—2013

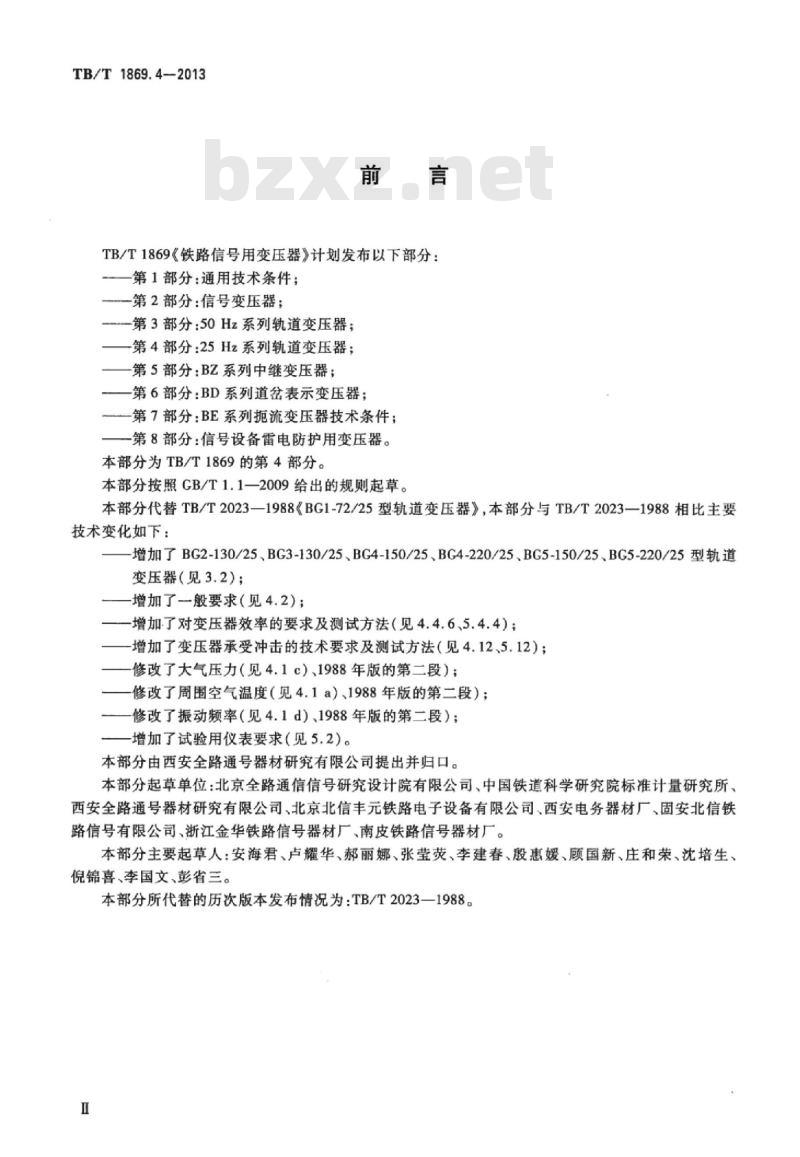

TB/T1869《铁路信号用变压器》计划发布以下部分：第1部分：通用技术条件：
-第2部分：信号变压器：
-第3部分：50Hz系列轨道变压器；一第4部分：25Hz系列轨道变压器；-第5部分：BZ系列中继变压器；第6部分：BD系列道岔表示变压器；第7部分：BE系列扼流变压器技术条件；第8部分：信号设备雷电防护用变压器。本部分为TB/T1869的第4部分。
本部分按照GB/T1.1一2009给出的规则起草。本部分代替TB/T2023—1988《BG1-72/25型轨道变压器》，本部分与TB/T2023—1988相比主要技术变化如下：
增加了BG2-130/25、BG3-130/25、BG4-150/25、BG4-220/25、BG5-150/25、BG5-220/25型轨道变压器（见3.2)；
-增加了一般要求（见4.2）；
-增加了对变压器效率的要求及测试方法（见4.4.6、5.4.4）；-增加了变压器承受冲击的技术要求及测试方法（见4.12、5.12）；修改了大气压力（见4.1c）、1988年版的第二段）：修改了周围空气温度（见4.1a）、1988年版的第二段）；修改了振动频率（见4.1d）、1988年版的第二段）；增加了试验用仪表要求（见5.2）。本部分由西安全路通号器材研究有限公司提出并归口。本部分起草单位：北京全路通信信号研究设计院有限公司、中国铁道科学研究院标准计量研究所、西安全路通号器材研究有限公司、北京北信丰元铁路电子设备有限公司、西安电务器材厂、固安北信铁路信号有限公司、浙江金华铁路信号器材厂、南皮铁路信号器材厂。本部分主要起草人：安海君、卢耀华、郝丽娜、张莹荧、李建春、殷惠媛、顾国新、庄和荣、沈培生、倪锦喜、李国文、彭省三。
本部分所代替的历次版本发布情况为：TB/T2023—1988。I

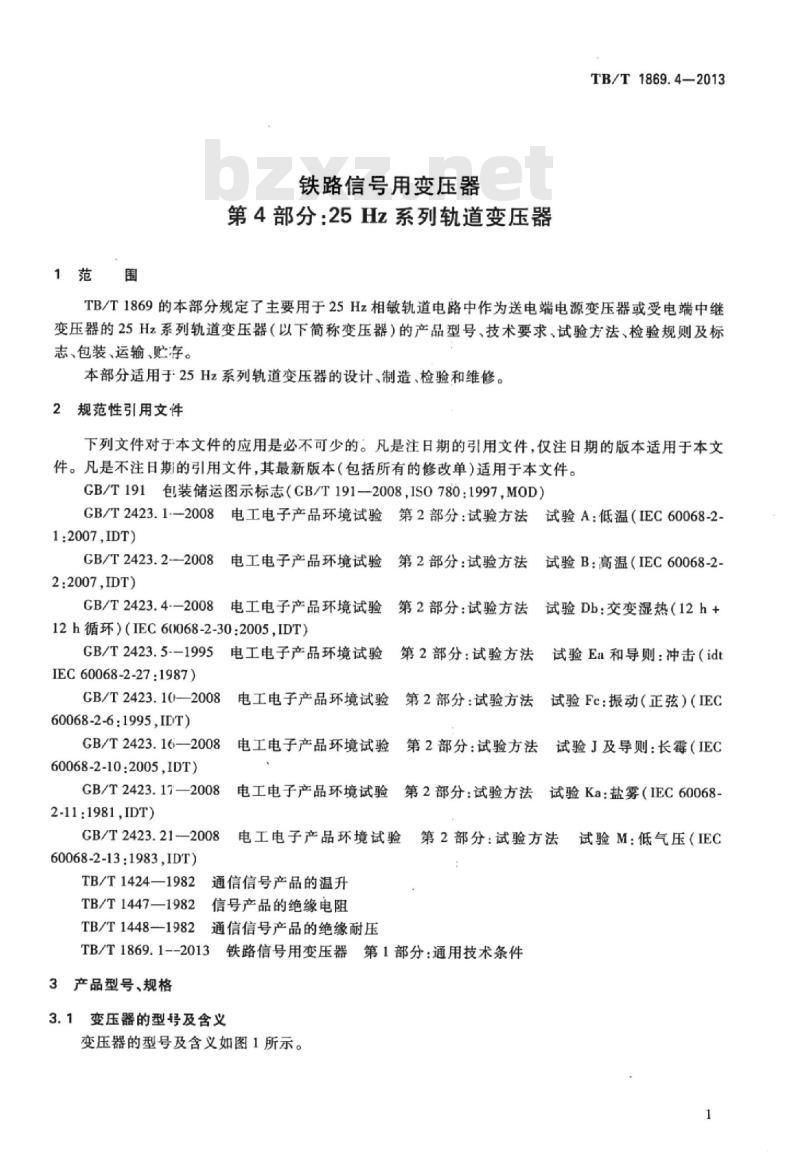

1范围
铁路信号用变压器
第4部分：25Hz系列轨道变压器
TB/T1869.4—2013
TB/T1869的本部分规定了主要用于25Hz相敏轨道电路中作为送电端电源变压器或受电端中继变压器的25Hz系列轨道变压器（以下简称变压器）的产品型号、技术要求、试验方法、检验规则及标志、包装、运输、贮存。
本部分适用于25Hz系列轨道变压器的设计、制造、检验和维修。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志（GB/T191—2008，IS0780：1997，MOD）GB/T2423.1--2008电工电子产品环境试验第2部分：试验方法试验A：低温（IEC60068-2-1:2007IDT)
GB/T2423.2-—2008电工电子产品环境试验第2部分：试验方法试验B：高温（IEC60068-22:2007,IDT)
GB/T2423.4-—2008
8电工电子产品环境试验第2部分：试验方法12h循环）（IEC60068-2-30:2005,IDT）GB/T2423.5--1995
5电工电子产品环境试验
IEC 60068-2-27:1987)
试验Db：交变湿热（12h+
第2部分：试验方法
试验Ea和导则：冲击（idt
GB/T2423.10-2008电工电子产品环境试验金第2部分：试验方法
60068-2-6:1995,IDT)
GB/T2423.16—2008电工电子产品环境试验第2部分：试验方法60068-2-10:2005,IDT)
GB/T2423.17—2008电工电子产品环境试验2-11:1981,IDT)
GB/T2423.21-—2008
60068-2-13:1983,IDT)
第2部分：试验方法
电工电子产品环境试验
TB/T1424—1982通信信号产品的温升TB/T1447—1982信号产品的绝缘电阻TB/T1448—1982通信信号产品的绝缘耐压试验Fc：振动（正弦）（IEC
试验J及导则：长霉（IEC
试验Ka：盐雾（IEC60068-
第2部分：试验方法试验M：低气压（IECTB/T1869.1--2013铁路信号用变压器第1部分：通用技术条件3产品型号、规格
3.1变压器的型号及含义

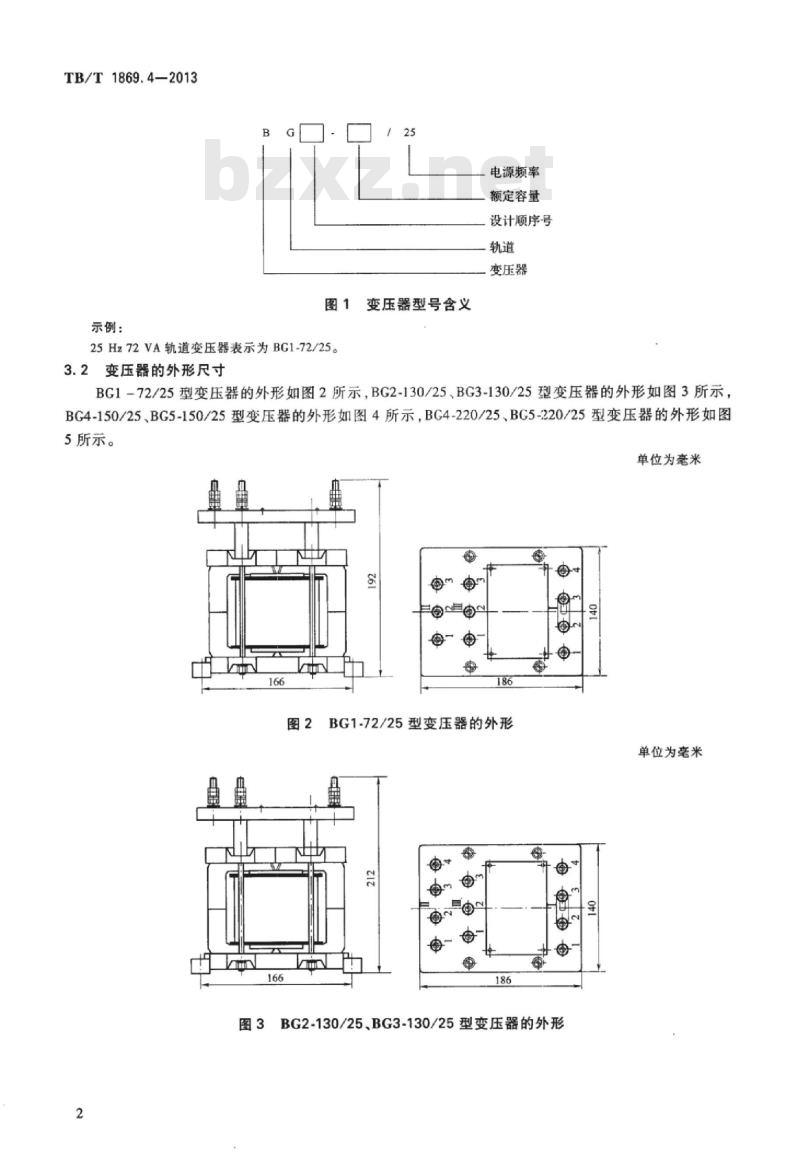

变压器的型号及含义如图1所示。1
TB/T1869.4—2013
示例：
变压器型号含义
25Hz72VA轨道变压器表示为BG1-72/25。3.2变压器的外形尺寸
电源频率
额定容量
设计顺序-号
变压器
BG1-72/25型变压器的外形如图2所示，BG2-130/25、BG3-130/25型变压器的外形如图3所示，BG4-150/25、BG5-150/25型变压器的外形如图4所示，BG4-220/25、BG5-220/25型变压器的外形如图5所示。
单位为毫米
图2BG1-72/25型变压器的外形
单位为毫米
图3BG2-130/25、BG3-130/25型变压器的外形2
每4每*
每3每“
图4BG4-150/25.BG5-150/25型变压器的外形O
图5BG4-220/25、BG5-220/25型变压器的外形变压器的外形尺寸及安装尺寸应符合表1的规定。表1变压器的外形、安装尺寸
技术要求
BG1-72/25
BG2-130/25、BG3-130/25
BG4-150/25、BG5-150/25
BG4-220/25、BG5-220/25
工作环境
最大外形尺寸
186mm×140mm×192mm
186mm×140mm×212mm
186mmx150mmx212mm
240mm×160mm×220mm
变压器在下列环境条件下应可靠的工作：a）周围空气温度：-40℃～+70℃。周围空气相对湿度：不大于90%（+25℃）。b)）
大气压力：不低于70.1kPa（常规型：海拔高度不超过3000m）。TB/T1869.4—2013
单位为毫米
单位为毫米www.bzxz.net
安装尺寸
4-7(166 mm×65mm)
4-Φ7(166mm×65mm)
4-Φ7(166mm×65mm)
4-Φ7(225mm×120mm)
TB/T1869.4—2013
d）振动：
1）频率：10Hz~200Hz；
2）峰值加速度：20m/s（2g）。e）周围无腐蚀金属、破坏绝缘和引起爆炸危险的有害气体及导电尘埃。4.2一般要求
4.2.1变压器的一般要求应符合TB/T1869.1一2013中4.2的规定，同型号变压器的主要零部件应能互换。
4.2.2变压器应选用C型铁芯。
4.3变压器外观及零部件要求
4.3.1变压器的外观及零部件应符合TB/T1869.1—2013中4.3的规定。4.3.2变压器组装时，应保证配对铁芯同侧编号一致，铁芯端面应干净，铁芯要对齐，线圈铁芯及配件应装配牢固。
4.4变压器电气要求
4.4.1变压器电气特性
变压器的电气特性应符合表2的要求，一次侧激磁阻抗角不应小于75°。表2变压器的电气特性
BG1-72/25
BG2-130/25
BG3-130/25
BG4-150/25
BG4-220/25
BG5-150/25
BG5-220/25
一次线圈
空载电流
不大于
4.4.2变压器绕组连接和相应端子号激磁阻抗
不小于
二次线圈
额定电压
0.55、1.1、3.85、7.7、13.2
0.44、0.88、1.32、5.28、10.56、18.480.44、0.88、1.32、5.2810.56、18.480.44、0.88、1.32、3.52、5.28、10.56、220.44、0.88、1.32、5.28、10.56、18.480.44.0.88、1.32、3.52、5.28、10.56、220.44、0.88、1.32、5.28、10.56、18.48电流
BG1-72/25型变压器的绕组连接和相应端子号如图6所示，BG2-130/25、BG3-130/25、BG4-220/25、BG5-220/25型变压器的绕组连接和相应端子号如图7所示，BG4-150/25、BG5-150/25型变压器的绕组连接和相应端子号如图8所示。2
图6BG1-72/25型变压器的绕组连接与端子号110
TB/T1869.4—2013
图7BG2-130/25、BG3-130/25、BG4-220/25.BG5-220/25型变压器的绕组连接与端子号110
图8BG4-150/25、BG5-150/25型变压器的绕组连接与端子号4.4.3变压器的额定电压值
BG1-72/25型变压器一次侧和二次侧各端子间的额定电压值见表3，BG2-130/25、BG3-130/25、BG4-220/25、BG5-220/25型变压器的一次侧和二次侧各端子间的额定电压值见表4，BG4-150/25、BC5-150/25型变压器的一次侧和二次侧各端子间的额定电压值见表5。表3BG1-72/25型变压器额定电压电压
使用端子
连接端子
使用端子
Ⅲ，-，
I,-H，
连接端子
Ⅱ，-Ⅲ，
使用端子
I,-II,
连接端子
TB/T1869.4—2013
BG2-130/25、BG3-130/25、BG4-220/25、BG5-220/25型变压器额定电压使用端子
使用端子
连接端子
连接端子
使用端子
I,Ⅲ,
I,-Ⅲ,
I,-Ⅲ
连接端子
BG4-150/25、BG5-150/25型变压器额定电压电压
使用端子
I,-Ⅲ，
连接端子
使用端子
Ⅲ,Ⅱ，
Ⅲ,-3
Ⅲ,-,
使用端子
连接端子
I2Ⅲ,
I,-，
I.-Ⅲ，
连接端子
I4-Ⅲ
使用端·子
4.4.4空载特性
连接端子
表5（续）
使用端子
Ⅱ,-Ⅲ2
连接端子
Ⅱ。-亚，
1,-亚，
Ⅱ,-ma
TB/T1869.4-2013
使用端子
I,-。
Ⅱ,-IⅢ
I,Ⅲ。
连接端子
I。-Ⅲz
Ⅱ,-,
I亚，
变压器各次级绕组开路，初级绕组施加额定频率的额定电压时，一次侧空载有效值电流应符合表2的规定，其二次侧各端子间的有效值电压应符合表2的规定，其误差不应大于额定值的+5%。4.4.5负载特性
变压器在额定负载条件下，初级绕组施加额定频率的额定电压时，其二次侧各端子间的电压不应低于：
a）表3规定的额定值的85%；
b）表4、表5规定的额定值的90%。4.4.6效率
变压器在额定输入电压下，输出端接额定负载时的效率不应小于85%。4.4.7同名端
变压器四个绝组的I1、I，、Ⅱ，、Ⅲ，均为同名端，如图6、图7、图8所示。4.5绝缘电阻
绝缘电阻应衍合以下规定：
a）在试验用标准大气条件下，变压器的一次线圈与二次线圈之间，一次线圈、二次线圈与其他金属部分（铁芯、外壳）之间的绝缘电阻不应小于1000M2；b）潮湿绝缘电阻不应小于1.5MQ。4.6绝缘耐压
在大气压力不低于89.9kPa条件下（相当于海拔高度1000m以下），变压器各绕组间及绕组对外壳间应能承受交流50Hz正弦波及表6的试验电压，历时1min，应无闪络击穿现象；试验时泄漏电流不7
TB/T1869.4-2013
应大于10mA，该试验一般只允许进行一次，重复试验的试验电压值为原试验电压值的75%。表6变压器绝缘耐压试验电压
变压器额定电压
U≤60
60U≤220
试验电压
220U≤380
在环境温度为+70℃，变压器一次侧电压为220V、二次侧为额定电流时，其稳定后温升应符合表7的规定。
表7极限允许温升
变压器部位
线圈（长期工作制）
线圈（间断长期或反复短时工作制）4.8低
变压器在-40℃的条件下，应符合以下的规定：a）外观不应变形和开裂；
电性能应符合4.4.4、4.4.5的规定。4.9高
变压器在+70℃的条件下，应符合以下的规定：a）外观不应变形和开裂；
b）电性能应符合4.4.4、4.4.5的规定。4.10交变湿热
极限充许温升
变压器经循环次数为12的交变湿热试验后，应符合以下规定：潮湿绝缘电阻不应小于1.5MQ。
试验后，恢复至常温，变压器的绝缘耐压应符合4.6的规定。试验后，外观应符合以下规定：c
测量方法
电阻法
1）电镀件：镀层腐蚀区域的面积之和占该零件主要表面面积5%~15%的零件数不应超过该台产品零件总数的1/10，但允许个别零件的主金属出现个别锈点；零件的涂层：允许有轻微变色、不允许出现涂层脱落和直径大于3mm锈蚀点；2）
3）热固性塑料零件：不允许出现变形和开裂。4.11振动
变压器经频率10Hz~200Hz、峰值加速度20m/s（2g）的振动试验后，线圈应通路，结构不应有松动及机械损伤、变压器空载电流应符合4.4.4的规定。击
带包装的变压器经半正弦波冲击脉冲，峰值加速度为500m/s（50g），脉冲持续时间为11ms的冲击试验后，线圈应通路，不应有结构松动和机械损伤，且变压器的空载电流应符合4.4.4的规定。4.13低气压
在大气压力不低于70.1kPa时（相当于海拔高度3000m以下），变压器应能承受交流正弦波8
50Hz1700V有效值电压，历时1min的耐压试验应无击穿或闪络现象。4.14长
变压器的线圈和绝缘件经28d长霉试验后，应符合如下规定：TB/T1869.4—2013
长霉等级不应低于GB/T2423.16—2008中2a级的规定：即肉眼看到稀疏长霉或者显微镜下a)
看到分散、局部长霉，长霉面积不超过测试面积的5%；b）外观不应有变形和开裂。
4.15盐雾
变压器整机经96h的盐雾试验后，镀锌件的表面应无白色或灰黑色腐蚀物；镀镍或高锡青铜件的表面不应有灰色或浅绿色腐蚀物。5试验方法
5.1试验条件
在产品和技术要求没有明确规定试验条件时，则试验应在下列条件下进行：温度：+15℃~+35℃；
相对湿度：25%~75%；
气压：86kPa~106kPa；
d）25Hz输信号频率：25Hz±0.5Hz;e）25Hz输人电源的失真度：≤5%。5.2试验用仪表要求
测试用仪表为数字真有效值表，准确度不应低于0.5级。5.3变压器同名端试验
K—开关：
E—直流电源o~10V：
电阻器（10Q-1000)/2W：V
指针式直流电压表。
图9同名端试验
B被测变压器：
5.3.1测试电路如图9所示。将直流电压表V的正极端子与变压器B的Ⅱ，端子连接，负极端子与变压器B的Ⅱ，端子连接。将直流电源E调到6V，当接通开关K时，直流电压表指针向增大方向移动；当开关K断开时，直流电压表指针向减少方向移动，则直流电压表的正极端子、电源的正极所接的变压器线圈端子Ⅱ，与I，为同名端；线圈同名端应符合4.4.7的规定（开关K不可长时间接通）。5.3.2将直流电压表V的正极端子与变压器B的Ⅲ，端子连接，负极端子与变压器B的Ⅲ，端子连接。按上述方法进行测试，线圈同名端应符合4.4.7的规定。5.3.3将直流电压表V的正极端子与变压器B的I，端子连接，负极端子与变压器B的I端子连接。按上述方法进行测试，线圈同名端应符合4.4.7的规定。5.4电气特性测试
5.4.1一次侧激滋阻抗
测试电路如图10所示。在变压器二次空载状态下，U，=220V时，调节R，使U=220V±5V，测9
