【TB铁路运输标准】 铁路信号用变压器第1部分:通用技术条件

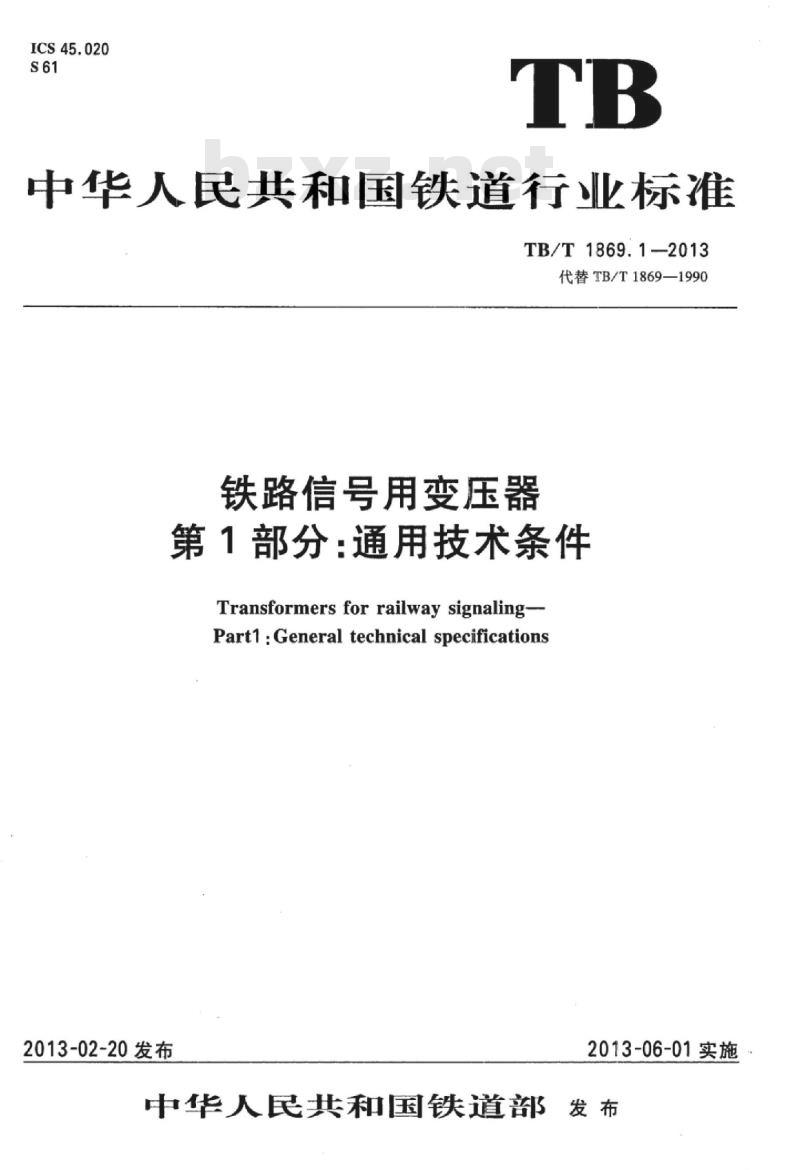

ICS45.020
中华人民共和国铁道行业标准
TB/T1869.1-2013
代替TB/T1869—1990
铁路信号用变压器
第1部分：通用技术条件
Transformers for railway signaling-Part1 :General technical specifications2013-02-20发布
2013-06-01实施
中华人民共和国铁道部发布
2规范性引用文件.
3产品分类及型号
4技术要求
试验方法
检验规则
标志、包装、运输、贮存
TB/T1869.1—-2013
TB/T1869.1-2013

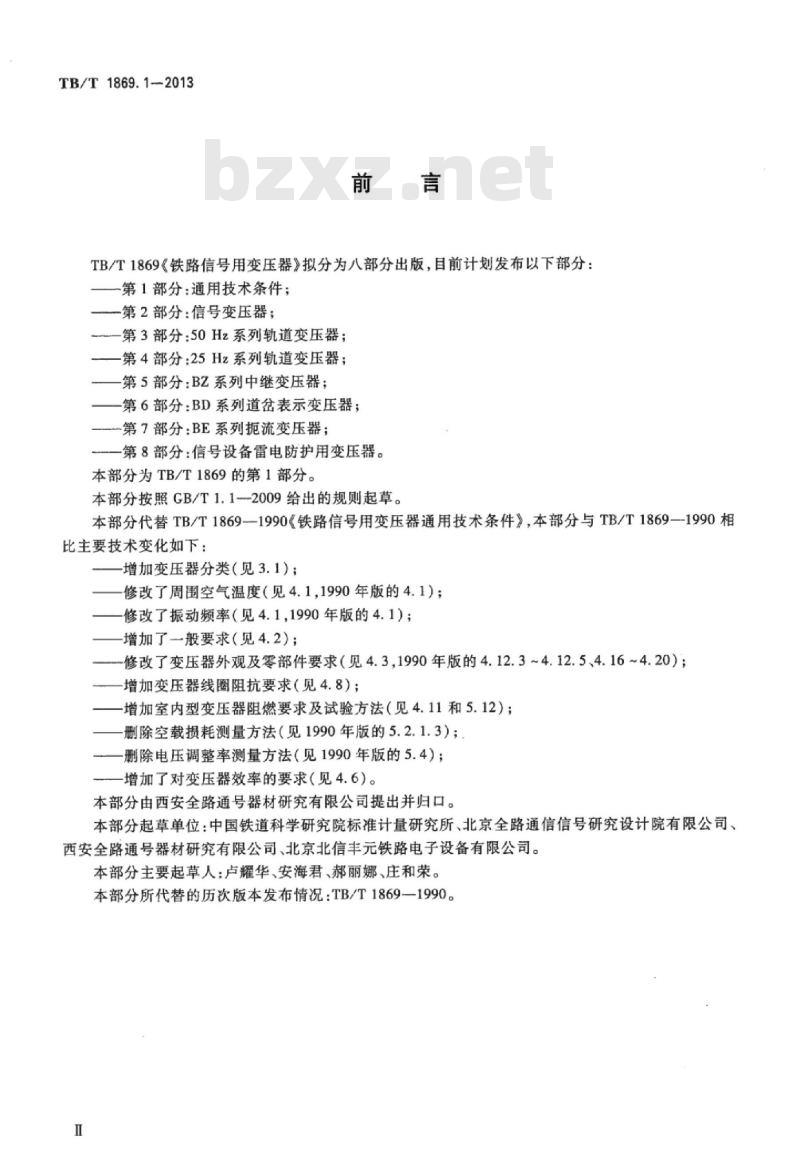

TB/T1869《铁路信号用变压器》拟分为八部分出版，目前计划发布以下部分：-第1部分：通用技术条件；
第2部分：信号变压器；
第3部分：50Hz系列轨道变压器；第4部分：25Hz系列轨道变压器；第5部分：BZ系列中继变压器；
第6部分：BD系列道岔表示变压器；-第7部分：BE系列流变压器；
一第8部分：信号设备雷电防护用变压器。本部分为TB/T1869的第1部分。免费标准下载网bzxz
本部分按照GB/T1.1--2009给出的规则起草。本部分代替TB/T1869--1990《铁路信号用变压器通用技术条件》，本部分与TB/T1869—1990相比主要技术变化如下：
增加变压器分类（见3.1）：
修改了周围空气温度（见4.1,1990年版的4.1)；修改了振动频率（见4.1，1990年版的4.1）增加了一般要求（见4.2）：
修改了变压器外观及零部件要求（见4.3，1990年版的4.12.3~4.12.5、4.16~4.20）；增加变压器线圈阻抗要求（见4.8）；-增加室内型变压器阻燃要求及试验方法（见4.11和5.12）；删除空载损耗测量方法（见1990年版的5.2.1.3）；删除电压调整率测量方法（见1990年版的5.4）；增加了对变压器效率的要求（见4.6）。本部分由西安全路通号器材研究有限公司提出并归口。本部分起草单位：中国铁道科学研究院标准计量研究所、北京全路通信信号研究设计院有限公司、西安全路通号器材研究有限公司、北京北信丰元铁路电子设备有限公司。本部分主要起草人：卢耀华、安海君、郝丽娜、庄和荣。本部分所代替的历次版本发布情况：TB/T1869—1990。1范围

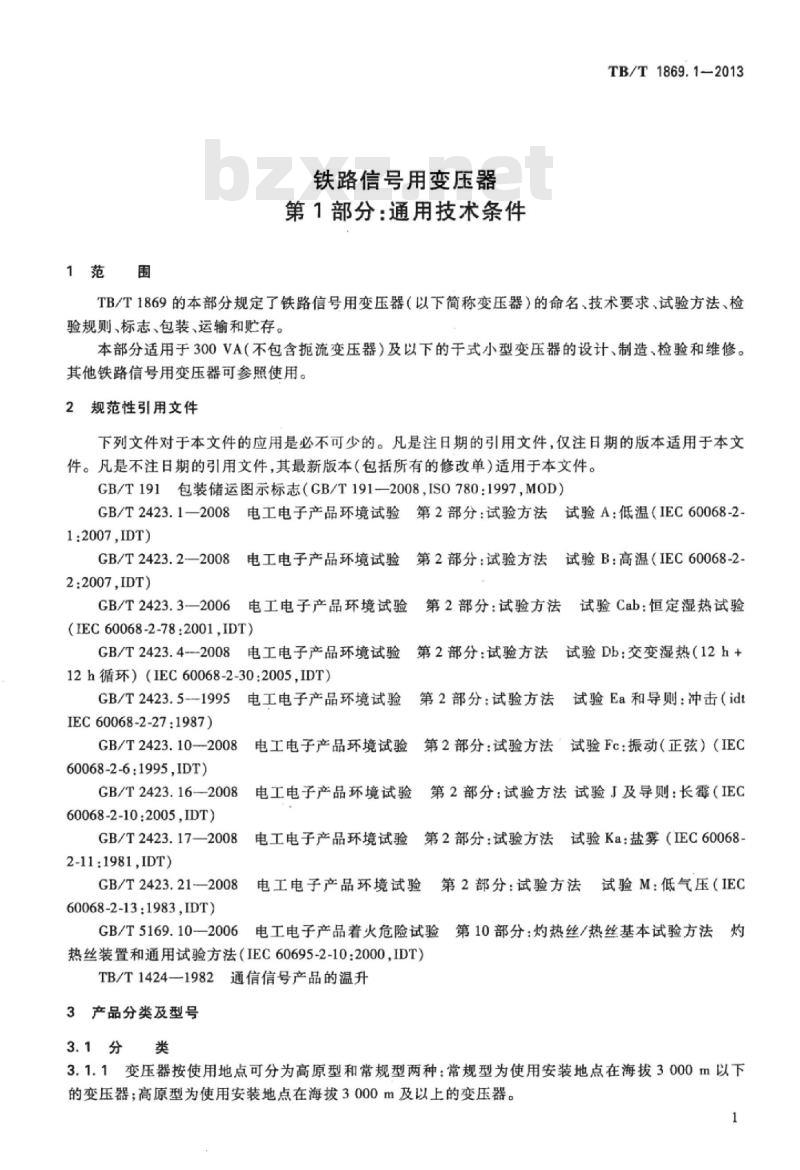

铁路信号用变压器
第1部分：通用技术条件
TB/T1869.1-2013
TB/T1869的本部分规定了铁路信号用变压器（以下简称变压器）的命名、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本部分适用于300VA（不包含扼流变压器）及以下的干式小型变压器的设计、制造、检验和维修。其他铁路信号用变压器可参照使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志（GB/T191—2008，IS0780：1997，MOD）GB/T2423.1一2008电工电子产品环境试验第2部分：试验方法试验A：低温（IEC60068-2-1:2007,IDT)
GB/T2423.2-—2008
试验B：高温（IEC60068-2
8电工电子产品环境试验
第2部分：试验方法
2:2007,IDT）
GB/T2423.3—2006电工电子产品环境试验(IEC 60068-2-78:2001,IDT)
第2部分：试验方法
GB/T2423.4---2008电工电子产品环境试验第2部分：试验方法
12h循环）（IEC60068-2-30：2005，IDT）GB/T2423.5--1995电工电子产品环境试验IEC 60068-2-27:1987)
GB/T2423.10-2008
60068-2-6:1995,IDT)
电工电子产品环境试验
GB/T2423.16--2008
电工电子产品环境试验
60068-2-10:2005,IDT)
GB/T2423.17—2008
2-11:1981,IDT)
第2部分：试验方法
试验Cab：恒定湿热试验
试验Db：交变湿热（12h+
试验Ea和导则：冲击（idt
第2部分：试验方法试验Fc：振动（正弦）（IEC第2部分：试验方法试验J及导则：长霉（IEC第2部分：试验方法试验Ka：盐雾（IEC60068-电工电子产品环境试验
GB/T2423.21-—2008
3电工电子产品环境试验
第2部分：试验方法
试验M：低气压（IEC
60068-2-13:1983,IDT)
GB/T5169.10—2006电工电子产品着火危险试验第10部分：灼热丝/热丝基本试验方法灼热丝装置和通用试验方法（IEC60695-2-10:：2000，IDT）TB/T1424—1982通信信号产品的温升3产品分类及型号
3.1分类
3.1.1变压器按使用地点可分为高原型和常规型两种：常规型为使用安装地点在海拨3000m以下的变压器；高原型为使用安装地点在海拔3000m及以上的变压器。1
TB/T.1869.1-2013

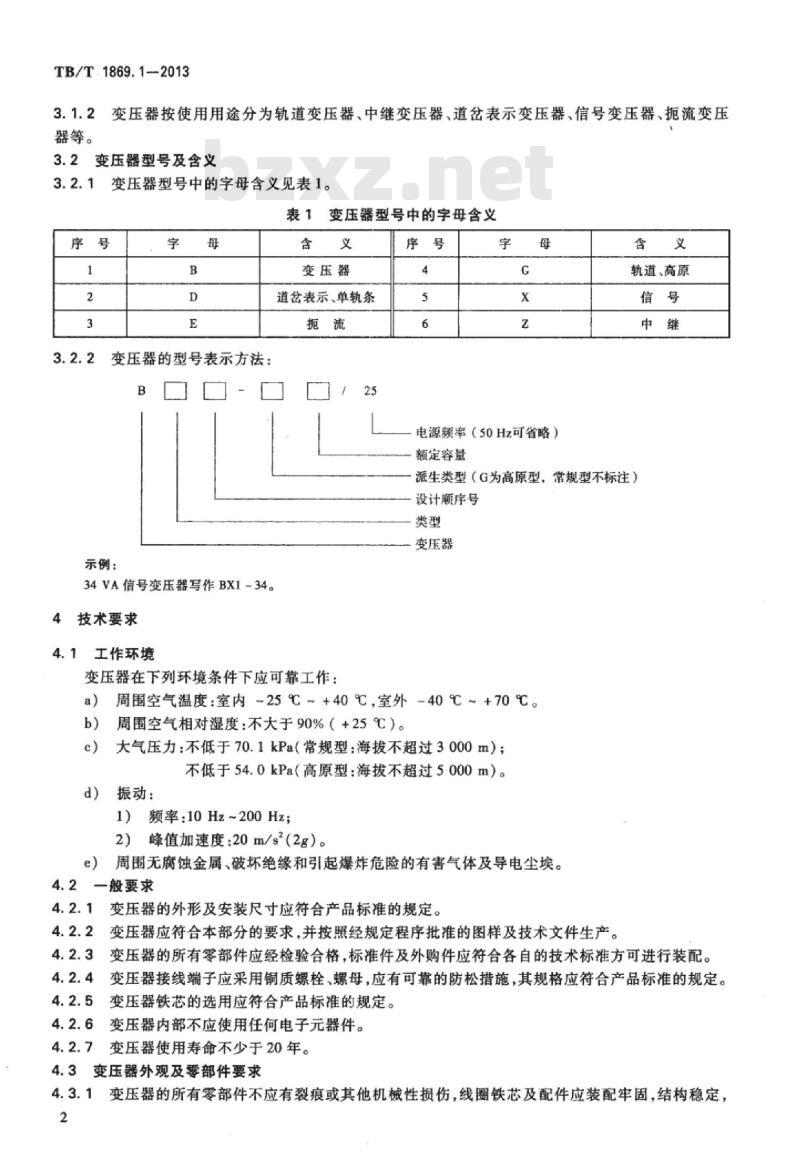

变压器按使用用途分为轨道变压器、中继变压器、道岔表示变压器、信号变压器、流变压3.1.2
器等。
3.2变压器型号及含义
变压器型号中的字母含义见表1。表1变压器型号中的字母含义
变压器的型号表示方法：
示例：
34VA信号变压器写作BX1-34。
4技术要求
4.1工作环境
变压器
道岔表示、单轨条
变压器在下列环境条件下应可靠工作：序号
电源频率（50Hz可省略）
额定容量
轨道、高原
派生类型（G为高原型，常规型不标注）设计顺序号
变压器
a）周围空气温度：室内-25℃～+40℃，室外-40℃～+70℃。周围空气相对湿度：不大于90%（+25℃）。b)
大气压力：不低于70.1kPa（常规型：海拨不超过3000m）；不低于54.0kPa（高原型：海拔不超过5000m）。d）振动：
1）频率：10Hz~200Hz；
2）峰值加速度：20m/s（2g）。周围无腐蚀金属、破坏绝缘和引起爆炸危险的有害气体及导电尘埃。e）
4.2一般要求
变压器的外形及安装尺寸应符合产品标准的规定。变压器应符合本部分的要求，并按照经规定程序批准的图样及技术文件生产。变压器的所有零部件应经检验合格，标准件及外购件应符合各自的技术标准方可进行装配。变压器接线端子应采用铜质螺栓、螺母，应有可靠的防松措施，其规格应符合产品标准的规定。变压器铁芯的选用应符合产品标准的规定。变压器内部不应使用任何电子元器件。变压器使用寿命不少于20年。
4.3变压器外观及零部件要求
变压器的所有零部件不应有裂痕或其他机械性损伤，线圈铁芯及配件应装配牢固，结构稳定，其标志及文字显示清晰。
TB/T1869.1—2013
4.3.2金属零件表面应有防护层，电镀件外观应光滑细致、没有斑点、没有突起和未镀上的地方，边缘和棱角不应有烧痕。经铬酸盐钝化的镀锌表面，应有从绿色到金黄色的光亮彩色膜。4.3.3热塑性塑料零件不应有变形、裂纹等缺陷。4.3.4热固性塑料零件的外观应平整、有光泽、无气泡、无裂痕，无变形、缺料、毛刺等缺陷。4.3.5压铸件表面不应有裂纹、气孔、缩陷等缺陷。4.3.6变压器的焊接应采用中性焊剂，焊点应光洁牢固，不应漏焊、假焊，配线应整齐美观，引接线应采用耐高温的阻燃电线，且不应有断股和碰伤，并应加绝缘套管。4.4空载特性
变压器各次级绕组开路，初级绕组施加额定频率的额定电压时，应符合产品标准的规定；测试项目如下：
a）空载有效值电流：
b）次级有效值电压，其误差不应大于额定值的+5%。4.5负载特性
变压器在额定负载条件下，初级绕组施加额定频率的额定电压时，0.1kV·A以下变压器输出电压不应小于85%，0.1kV·A~0.3kV·A变压器输出电压不应小于90%。4.6变压器效率
0.1kV·A以下变压器的效率不应小于85%;0.1kVA~0.3kV·A变压器的效率不应小于90%，其中25Hz轨道变压器的效率不应小于85%。4.7同名端
变压器的同名端应符合产品标准的规定。4.8线圈阻抗
变压器的线图阻抗应符合产品标准的规定。4.9绝缘电阻
变压器的绝缘电阻应符合以下规定：a）在试验用标准大气条件下，其绝缘电阻不应小于1000MQ；b）潮湿绝缘电阻不应小于1.5MQ。4.10绝缘耐压
在大气压力不低于89.9kPa条件下（相当于海拔高度1000m以下），变压器各绕组间及绕组对外壳间应能承受交流50Hz正弦波及表2中规定的试验电压，历时1min，应无闪络击穿现象（漏泄电流应符合相应产品标准的规定），该试验一般只允许进行一次，重复试验的试验电压值为原试验电压值的75%。
表2变压器绝缘耐压试验电压
变压器额定电压
变压器类型
常规型
高原型
60U≤220
试验电压
220U≤380
阻燃试验应按GB/T5169.10一2006的规定进行，试验后室内用变压器应符合以下规定：3
TB/T1869.1—2013
a）如果试验样品的火焰在移开灼热丝之后的30s内熄灭，即t≤t。+30s；b）滴落物不应点燃试验用的铺底层中的薄棉纸（绢纸)或烧焦松木板。4.12温
在环境温度为+40℃（室内）或+70℃（室外），变压器一次侧电压为额定电压、二次侧为额定电流时其温升应符合表3的规定。
表3极限允许温升
极限允许温升
变压器部位
（长期工作制）
（间断长期或反复短时工作制）4.13低
室内型
室外型
室内变压器在-25℃，室外变压器在-40℃的条件下，应符合以下的规定：a）外观不应变形和开裂；
b）电性能应符合4.4、4.5的规定。4.14高
室内变压器在+40℃，室外变压器在+70℃的条件下，应符合以下的规定：外观不应变形和开裂；
电性能应符合4.4、4.5的规定。热
变压器经湿热试验后，应符合以下规定：a)
潮湿绝缘电阻不应小于表4的规定。表4潮湿绝缘电阻
应用环境
室外用变压器
室内用变压器
试验时间
循环次数：12（交变湿热）
持续时间：4d（恒定湿热）
湿热试验后恢复至常温，变压器的绝缘耐压应符合4.10的规定。湿热试验后，外观应符合以下规定：c
测量方法
电阻法
湿热绝缘电阻
1）电镀件：镀层腐蚀区域的面积之和占该零件主要表面面积5%~15%的零件数不应超过该台产品零件总数的1/10，但允许个别零件的主金属出现个别锈点；2）
零件的涂层：允许有轻微变色、不允许出现涂层脱落和直径大于3mm锈蚀点：3）
热固性塑料零件：不允许出现变形和开裂。动
变压器经频率10Hz~200Hz、峰值加速度20m/s2（2g）的振动试验后，线圈应通路，结构不应有松动及机械损伤、变压器空载电流应符合4.4的规定。4.17冲
带包装的变压器经半正弦波冲击脉冲，峰值加速度为500m/s2脉冲持续时间为11ms的冲击试验后，线圈应通路，不应有结构松动和机械损伤，且变压器的空载电流应符合4.4的规定。4
4.18低气压
TB/T1869.1-2013
变压器应能承受交流50Hz正弦波及表5规定的试验电压值而无闪络或击穿现象。表5变压器低气压试验电压
变压器规定电压U
海拔高度
m(kPa)
h≤3000(70.1)
h≤5000(54.0)
4.19长霉
变压器类型
常规性
高原型
U≤60
t0试验电压
变压器的线圈和绝缘件经28d长霉试验后，应符合如下规定：220≤380
a）长霉等级不应低于GB/T2423.16—2008中2a级的规定：即肉眼看到稀疏长霉或者显微镜下看到分散、局部长霉，长霉面积不超过测试面积的5%；b）外观不应有变形和开裂。
4.20盐雾
变压器整机经96h的盐雾试验后，镀锌件的表面应无白色或灰黑色腐蚀物；镀镍或高锡青铜件的表面不应有灰色或浅绿色腐蚀物。5试验方法
5.1试验条件
在产品和技术要求没有明确规定试验条件时，则试验应在下列条件下进行：温度：+15℃~+35℃；
相对湿度：25%~75%；
c）气压：86kPa~106kPa。
5.2空载特性、负载特性及效率测试变压器的空载特性、负载特性及效率的测试按相应产品标准的规定进行，测试结果应符合4.4、4.5及4.6的规定。
5.3温升试验
当环境温度为+70℃（室内）、+40℃（室内），变压器在满载状态下温升达到稳定后，按TB/T1424一1982中电阻法测量变压器线圈温升的规定进行，测试结果应符合4.12的规定。5.4低温试验
按GB/T2423.1—2008的规定进行，并应符合以下规定：初始检测：按本部分的规定对变压器进行电气特性测试及外观检查；a)
条件试验：变压器不通电进行；严酷程度：-25℃±2K（室内），-40℃±2K（室外），持续时间：2h；c）
中间检测：在条件试验的最后15min内，检查空载电流和满载输出最高电压应符合4.13的规d
e）最后检测：恢复2h后进行电气特性测试及外观检查，应符合4.13的规定。5.5高温试验
按GB/T2423.2-—2008的规定进行，并应符合以下规定：a）初始检测：按本部分的规定对变压器进行电气特性测试及外观检查；5
TB/T1869.1—2013
条件试验：变压器加额定负载通电进行，引接线电阻不应影响测试结果；b）
c）严酷程度：+40℃±2K（室内），+70℃±2K（室外），持续时间：2h；中间检测：在条件试验的最后15min内，检查空载电流和满载输出最高电压应符合4.14的规d)
e）最后检测：恢复2h后进行电气特性测试及外观检查，应符合4.14的规定。5.6湿热试验
5.6.1室外用变压器的交变湿热试验按GB/T2423.4—2008的规定进行，并应符合以下规定：a）初始检测：按本部分的规定对变压器进行电气特性测试及外观检查；b）
条件试验：试验样品应在不包装、不通电、“准备使用”状态、按正常工作位置放人试验箱中；c）严酷程度：高温+40℃，循环次数：12；d)F
降温采用方法2；
中间检测：在低温高湿阶段的最后2h内进行绝缘电阻的测试，测试结果应符合4.15a）的e)
规定；
恢复条件：在试验用的标准大气条件下恢复2h；g）最后检测：恢复后立即进行绝缘耐压试验和外观检查，试验结果应符合4.15的规定。5.6.2室内用变压器的恒定湿热试验按GB/T2423.3-—2006的规定进行，并应符合以下规定：a）初始检测：按本部分的规定对变压器进行电气特性测试及外观检查；b）务
条件试验：试验样品应在不包装、不通电、“准备使用”状态、按正常工作位置放人试验箱中；严酷等级：高温+40℃、相对湿度不低于90%，持续时间：4d；c)
中间检测：在低温高湿阶段的最后2h内进行绝缘电阻的测试，其结果应符合4.15a)的规定；最后检测：在标准大气条件下恢复2h，然后进行绝缘耐压试验和外观检查，应符合4.15的e)
规定。
5.7振动试验
按GB/T2423.10-2008的规定进行，并应符合以下规定：初始检测：按本部分的规定，对变压器进行线圈通断、空载电流及外观检查；a）
条件试验：不带减震器，按变压器使用状态固定在振动台上；b)
频率范围：10Hz~200Hz;
加速度幅值：20m/s（2g）；
振动方向：沿产品的垂直方向进行；e）
试验持续时间：在10Hz~200Hz频率范围内，扫频循环5次，如发现共振频率时，在该频率上f）
持续10min±0.5min；
最后检测：同初始检测，并应符合4.16的规定。6）
5.8冲击试验
冲击试验应按GB/T2423.5--1995的规定进行，并应符合以下规定：a）初始检测：按本部分的规定，对变压器进行外观检查和电气特性的测试。b）条件试验：将变压器带包装牢固地安装在试验台上。冲击试验条件：
1）峰值加速度：500m/s2；
2）脉冲持续时间：11ms；
3）冲击脉冲波形：半正弦波。
d）按相互垂直的三个轴向进行正负三次冲击试验，共18次。6
e）最后检测：试验结束后，应符合4.17的规定。5.9低气压试验
按GB/T2423.21-2008的规定进行，并应符合以下规定：a）初始检测：按本部分的规定，对变压器外观进行检查及测试绝缘电阻：TB/T1869.1—2013
b）严酷程度：70.1kPa±2kPa（常规型），54.0kPa±2kPa（高原型），持续时间2h；条件试验：试验时试验箱内温度为正常的试验大气温度，试验样品在不包装、不通电、“准备使c
用”状态和正常工作位置放入试验箱中；压力变化速率不应大于10kPa/min；最后检测：经2h试验后，在箱内立即测试变压器，试验结果应符合4.18的规定。d)
5.10长霉试验
按GB/T2423.16—2008的规定进行，并应符合以下规定：a）
初始检测：按本部分的规定，对变压器进行外观检查；试验持续时间：连续暴露28d；
最后检测：经28d试验后，取出试验样品应立刻检查，并应符合4.19的规定。c）
5.11盐雾试验
按CB/T2423.17--2008的规定进行，并应符合以下规定：a）初始检测：试验前应对试样进行外观检查，试样表面应干净，无污物，无临时性防护层和其他弊病；
试样放置状态：试样应按正常使用状态进行试验，试样之间不应有接触，也不能与其他金属部件接触；
试验周期：96h；
恢复：试验结束后，应在自来水下冲洗5min，然后在蒸馏水中漂洗，洗涤水温不应超过35℃，d
然后在标准的恢复大气条件下放置1h~2h，或按产品标准规定的其他恢复条件和恢复时间；
恢复后样品应及时检查，并应符合4.20的规定。e)
5.12阻燃试验（灼热丝试验）
阻燃试验应按GB/T5169.10一2006的规定进行，该试验仅在--个试品上进行。需试验的绝缘材料（不包括陶瓷材料）部件及试验条件见表6，试验结果应符合4.11的规定。表6绝缘材料的灼热丝试验条件
试验绝缘零件
支持或固定接线端子的外部绝缘零件不支持或固定载流部件的绝缘外壳、其他外部绝缘零件检验规则
6.1检验分类
变压器的检验分为出厂检验和型式检验两种。6.2出厂检验
灼热丝顶端温度
850±15
650±10
试验持续时间
30 ±1
30 ±1
6.2.1每台变压器应经制造商技术检验部门检验合格后，并附有产品合格证，方可出厂。6.2.2出厂检验项目按相应产品标准的规定。6.3型式检验
6.3.1下列情况之一者应进行型式检验：a）新产品或老产品转厂生产时：TB/T1869.1—2013
正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；正常生产时，3~5年进行一次；
停产2年以上恢复生产时；
出厂检验结果与上次型式检验有较大差异时。6.3.2
型式检验项目应包括产品标准的全部项目。7
标志、包装、运输、贮存
每台变压器应在明显的位置装有标牌，其内容包括a)
产品型号及名称；
电器参数及同名端；
出厂编号；
制造日期；
制造商名称。
包装盒盒面应有下列标志：
产品型号和名称；
制造商名称。
7.3变压器采用防潮包装，包装时底座向下，再装人包装盒内，包装盒应有防震措施。7.41
包装箱箱面应按GB/T191的有关规定标明“向上”、“怕雨”和“易碎物品”等标志，并标明制造商名称、产品型号及名称、产品数量、包装箱尺寸、重量、堆积码放层数、收发货单位的名称、地址等。7.5每个包装箱内应附有产品合格证和装箱单。7.6制造商应提供产品说明书。
7.7变压器应贮存在通风良好，温度为-25℃~+55℃，相对湿度不大于90%，周围无带酸、碱或其他有害气体的库房中。在运输过程中，不应受到强烈的震动和碰撞。在贮存和运输中均不应受雨雪的淋袭。
中华人民共和国
铁道行业标准
铁路信号用变压器
第1部分：通用技术条件
Transformers for railway signalingPartl :General technical specificationsTB/T1869.1—2013
中国铁道出版社出版、发行
（100054，北京市西城区右安门西街8号）读者服务部电话：市电（010)51873174，路电（021)73174中国铁道出版社印刷厂印刷
版权专有
侵权必究
开本：880mmx1230mm
2013年4月第1版
印张：1
字数：16千字
2013年4月第1次印刷
151133860
价：10.00元
