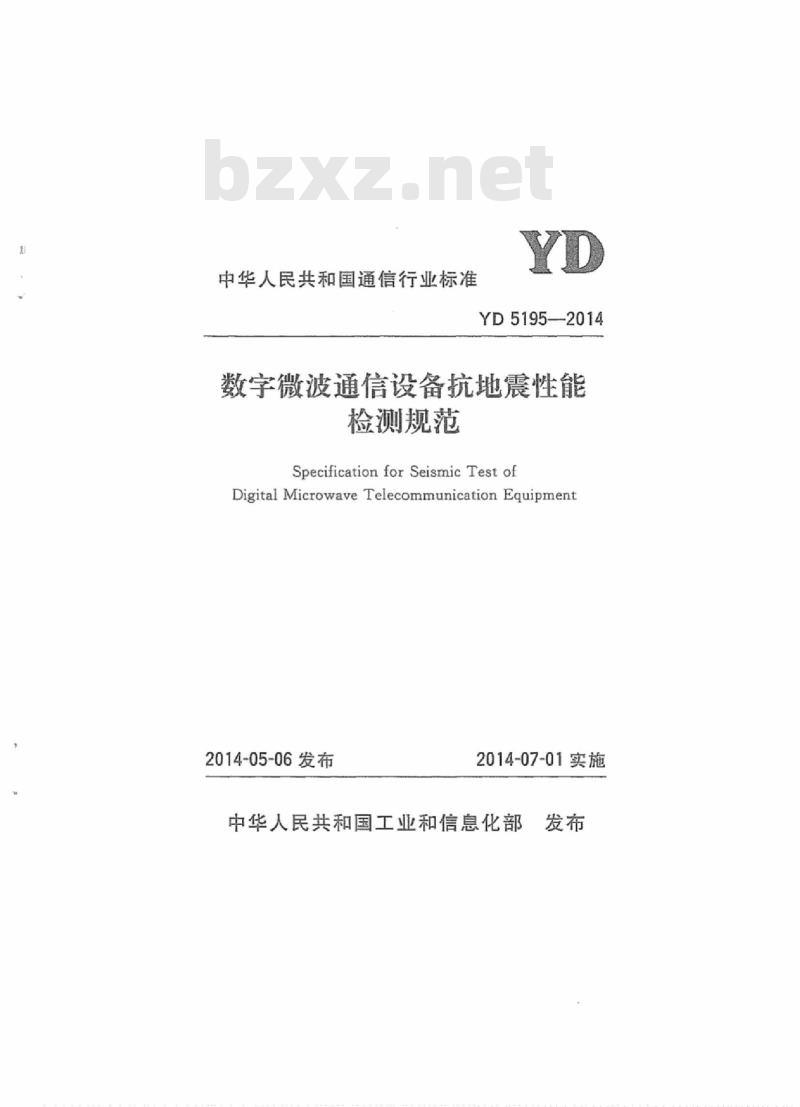

【YD通讯标准】 数字微波通信设备抗地震性能检测规范

中华人民共和国通信行业标准
YD5195—2014
数字微波通信设备抗地震性能
检测规范
Specification for Seismic Test ofDigital Microwave Telecommunication Equipment2014-05-06发布
2014-07-01实施
3发布
中华人民共和国工业和信息化部中华人民共和国通信行业标准

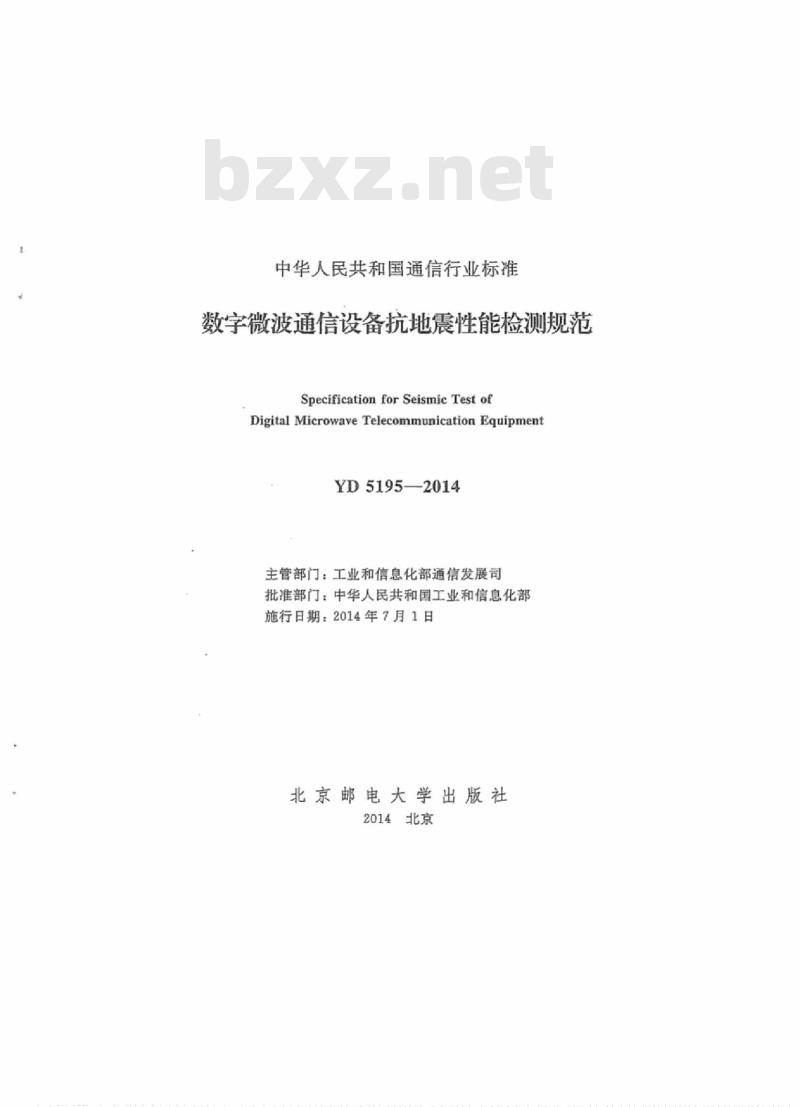

数字微波通信设备抗地震性能检测规范Specification for Seismic Test ofDigital Microwave Telecommunication EquipmentYD5195—2014
主管部门：工业和信息化部通信发展司批准部门：中华人民共和国工业和信息化部施行日期：2014年7月1日
北京邮电大学出版社
2014北京

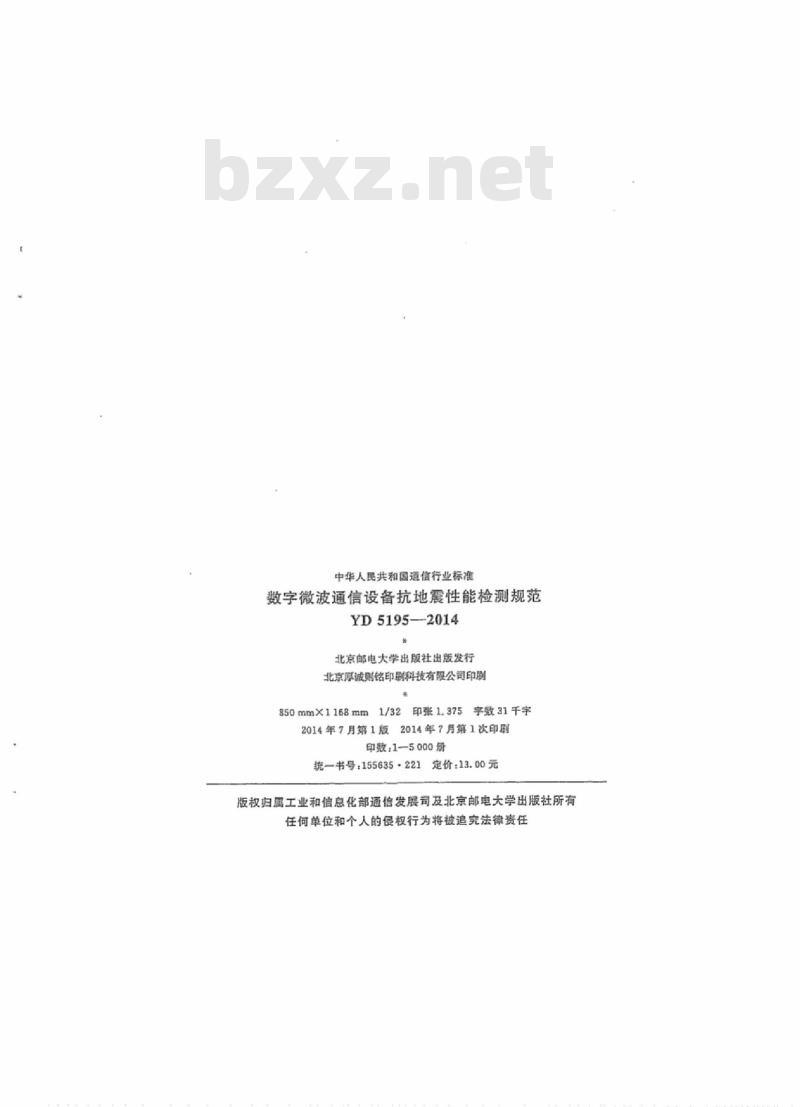

中华人民共和国通信行业标准
数字微波通信设备抗地震性能检测规范YD5195—-2014
北京邮电大学出版社出版发行
北京厚诚则铭印刷科技有限公司印剧850mm×1168mm1/32印张1.375字数31千字2014年7月第1版2014年7月第1次印刷印数：1-5000册
统书号：155635·221
定价：13.00元

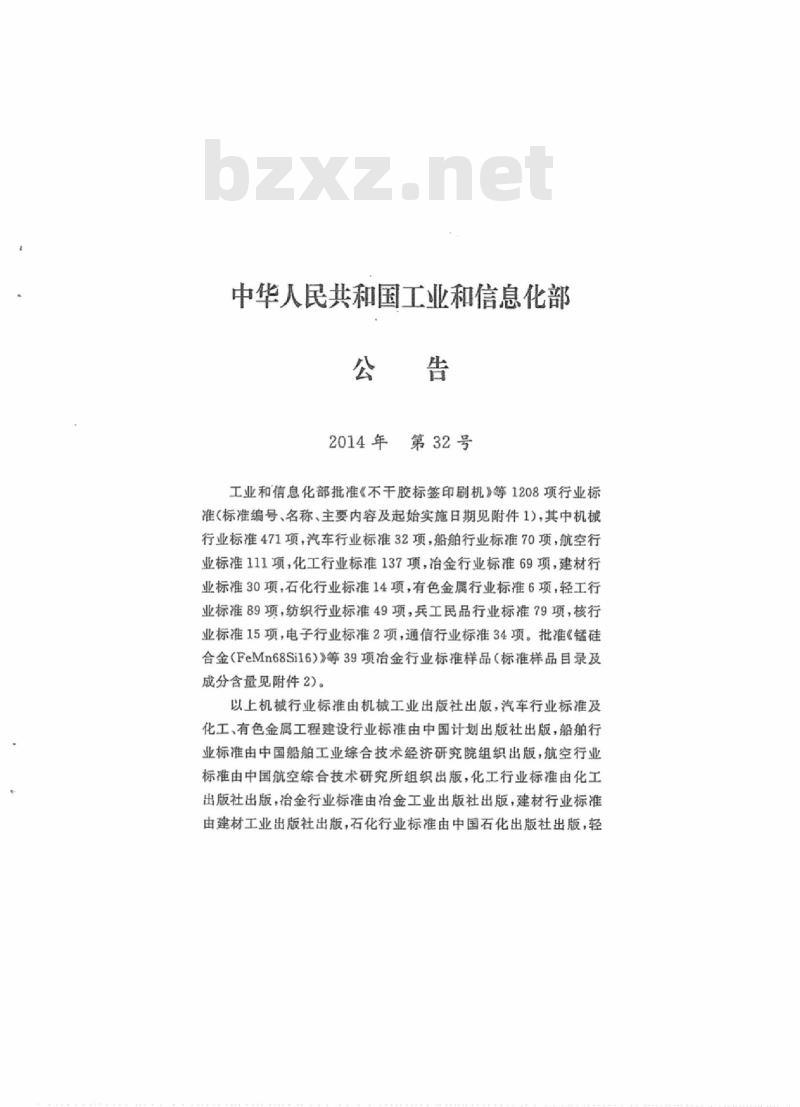

版权归属工业和信息化部通信发展司及北京邮电大学出版社所有任何单位和个人的侵权行为将被追究法律责任中华人民共和国工业和信息化部告
2014年第32号
工业和信息化部批准《不干胶标签印刷机》等1208项行业标准（标准编号、名称、主要内容及起始实施日期见附件1），其中机械行业标准471项，汽车行业标准32项，船舶行业标准70项，航空行业标准111项，化工行业标准137项，治金行业标准69项，建材行业标准30项，石化行业标准14项，有色金属行业标准6项，轻工行业标准89项，纺织行业标准49项，兵工民品行业标准79项，核行业标准15项，电子行业标准2项，通信行业标准34项。批准《锰硅合金（FeMn68Si16）》等39项冶金行业标准样品（标准样品目录及成分含量见附件2)。
以上机械行业标推由机械工业出版社出版，汽车行业标推及化工、有色金属工程建设行业标准由中国计划出版社出版，船舶行业标准由中国船舶工业综合技术经济研究院组织出版，航空行业标准由中国航空综合技术研究所组织出版，化工行业标准由化工出版社出版，治金行业标准由冶金工业出版社出版，建材行业标准由建材工业出版社出版，石化行业标准由中国石化出版社出版，轻工行业标准由中国轻工业出版社出版，纺织行业标准由中国标准出版社出版，兵工民品行业标准由中国兵器工业标准化研究所组织出版，核行业标准由核工业标准化研究所组织出版，电子行业标准由工业和信息化部电子工业标准化研究院组织出版，通信行业标准由人民邮电出版社出版、通信工程建设行业标准由北京邮电大学出版社出版。

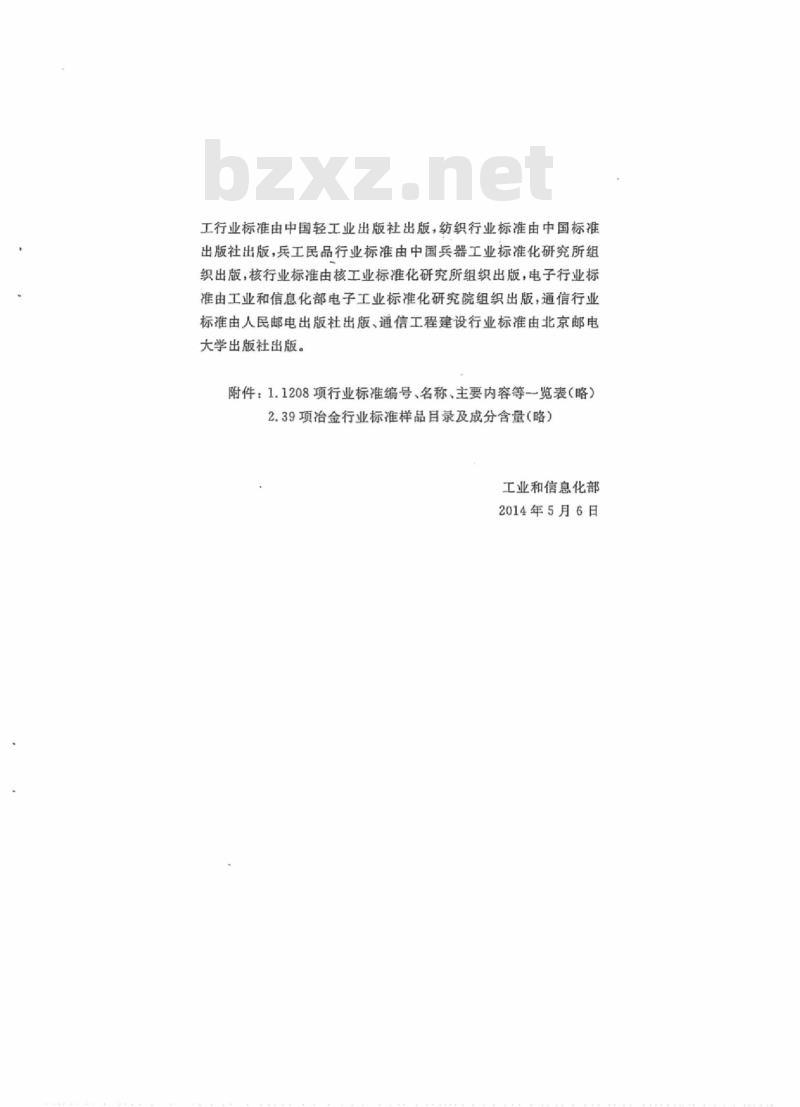

附件：1.1208项行业标准编号、名称、主要内容等一览表（略）2.39项冶金行业标准样品目录及成分含量（略）工业和信息化部
2014年5月6日
本规范是根据“关于安排2009年通信工程建设标准编制计划的通知”（工信部通函[2009]98号）的要求，在广泛征求各方意见的基础上，新编《数字微波通信设备抗地震性能检测规范》。本规范主要内容是准同步数字系列（PDH）数字微波通信设备、同步数字系列（SDH）数字微波通信设备的抗地囊性能检测和评估标准。
本规范中以黑体字标志的1.0.2条、1.0.5条、5.0.1条、5.0.2条为强制性条文，必须严格执行。本规范由工业和信息化部通信发展司负责解释，监督执行。本规范在使用过程中，如有需要补充或修改的内容，请与部通信发展司联系，并将补充或修改意见寄部通信发展司（地址：北京市西长安街13号，邮编：100804）。主编单位：保定泰尔通信设备抗震研究所参编单位：工业和信息化部无线通信产品质量监督检验中心闫贺黄贞恂
主要起草人：刘玲威黄维学
越赵冬丽
汲书强藏战胜
术语和符号
被测设备组成及要求bZxz.net
数字微波通信设备技术性能
发射频率容限
发射机最大输出功率
BER为10-”10-、10-时接收机输人信号的电平54.3
4.4输出抖动
4.5误码性能测试
5评估标准
附录A本规范用词说明
表B数字微波通信设备抗地震技术性能检测表·引用标准名录
条文说明
1.0.1为提高电信网络的抗震防灾能力，保障电信网络的安全性和可靠性，减轻地震对电信设备的破坏，依据《中华人民共和国防震减灾法》和电信网络抗震防灾有关规定，制定本规范。1.0.2在我国抗震设防烈度7度以上（含7烈度）地区公用电信网中使用的主要电信设备必须经电信设备抗震性能检测合格。1.0.3本规范适用于进入抗震设防烈度为7~9度地区的准同步系列（PDH)数字微波通信设备、同步系列（SDH）数字微波通信设备的抗震性能检测。
1.0.4本规范规定了准同步系列（PDH)数字微波通信设备、同步系列（SDH）数字微波通信设备抗地囊性能检测的检测项目、检测方法、技术指标和评估方法。
1.0.5本规范在执行时，被测数字微波通信设备的结构抗地震性能应符合YD5083《电信设备抗地震性能检测规范》。被测设备还应符合国家、行业主管部门颁发的有关标准和1.0.6
规范。
1.0.7本规范与国家有关标准和规范有矛盾时，应以国家标准和规范为准。
英文缩写
英文名称
术语和符号
Adjacent Channel Alternate
中文名称
邻波道交叉极化
Polarization
AdjacentChannel Co-Polarization邻波道同极化Bit Error Rate
比特差错率
Co-Channel Dual-Polarization同波道双极化
PlesiochronousDigital Hierarchy准同步数字系列射频
Radio Frequency
ReceiveSignal Level
Receiver
Synchronous Digital HierarchyTransmitter
Synchronous Transfer Module
接收信号电平
接收机
同步数字系列
发射机
同步传输模块
3被测设备组成及要求
3.0.1提交检测的数字微波通信设备分为准同步系列（PDH）数字微波通信设备、同步系列（SDH)数字微波通信设备。3.0.2提交检测的数字微波通信设备由收、发单元等组成至少一跳完整的测试设备。
3.0.3提交检测的数字微波通信设备以厂家标称工作频段的高、中、低三个频点设备分别送检。3
数字微波通信设备技术性能
4.1发射频率容限
4.1.1发射频率容限测试应符合以下要求：1.技术指标要求应符合表4.1.1的要求。表4.1.1发射频率容限
45678101113141518
频段（GHz）
容限（×10-）
2.测试方法
1）按图4.1.1所示连接测试系统。被测
发射机
衰减器
计数器
功率计
4.1.1发射频率容限、发射机最大输出功率测试配置图2）设置发射机工作，切断调制，单载波工作。3）从频率计数器上读发射频率，应满足表4.1.1的要求。4）测试结果记录在表B数字微波通信设备抗地震技术性能检测表中
4.2发射机最大输出功率
4.2.1发射机最大输出功率测试应符合以下要求：1.技术指标要求应不超过国家相关机构规定的限值，容限为设备生产厂标称值的士1dB（室内型设备）和士2dB（室外型设备）。2.测试方法
1）按图4.1.1所示连接测试系统。2）设置发射机为最大功率输出，加调制。3）从功率计上直接读出发射机最大输出功率PTxmax，容限应满足技术指标要求。
4）测试结果记录在表B数字微波通信设备抗地震技术性能检测表中。
BER为10-6、10-8、10-1°时接收机输入信号的电平4.3
4.3.1BER为10-、10-、10-10时接收机输人信号的电平（RSL）应符合以下要求：
1.技术指标要求接收机输人信号的电平应不大于表4.3.1-1表4.3.1-2、表4.3.1-3给定的BER对应的RSL的值。表4.3.1-13GHz~11GHz频段BER与RSL的关系系
额谱效
率等级
传输比特率
(Mbit/s)
信道间隔（MHz）
14/14.5/15
28/29/29.65/30
14/14.5/15
28/29/29.65/30
14/14.5/15
RSL(dBm)
BER=10-BER-10-BER-10-10
