【通信行业标准(YD)】 室内电话机插头座

UDC621.316.541:621.395.72

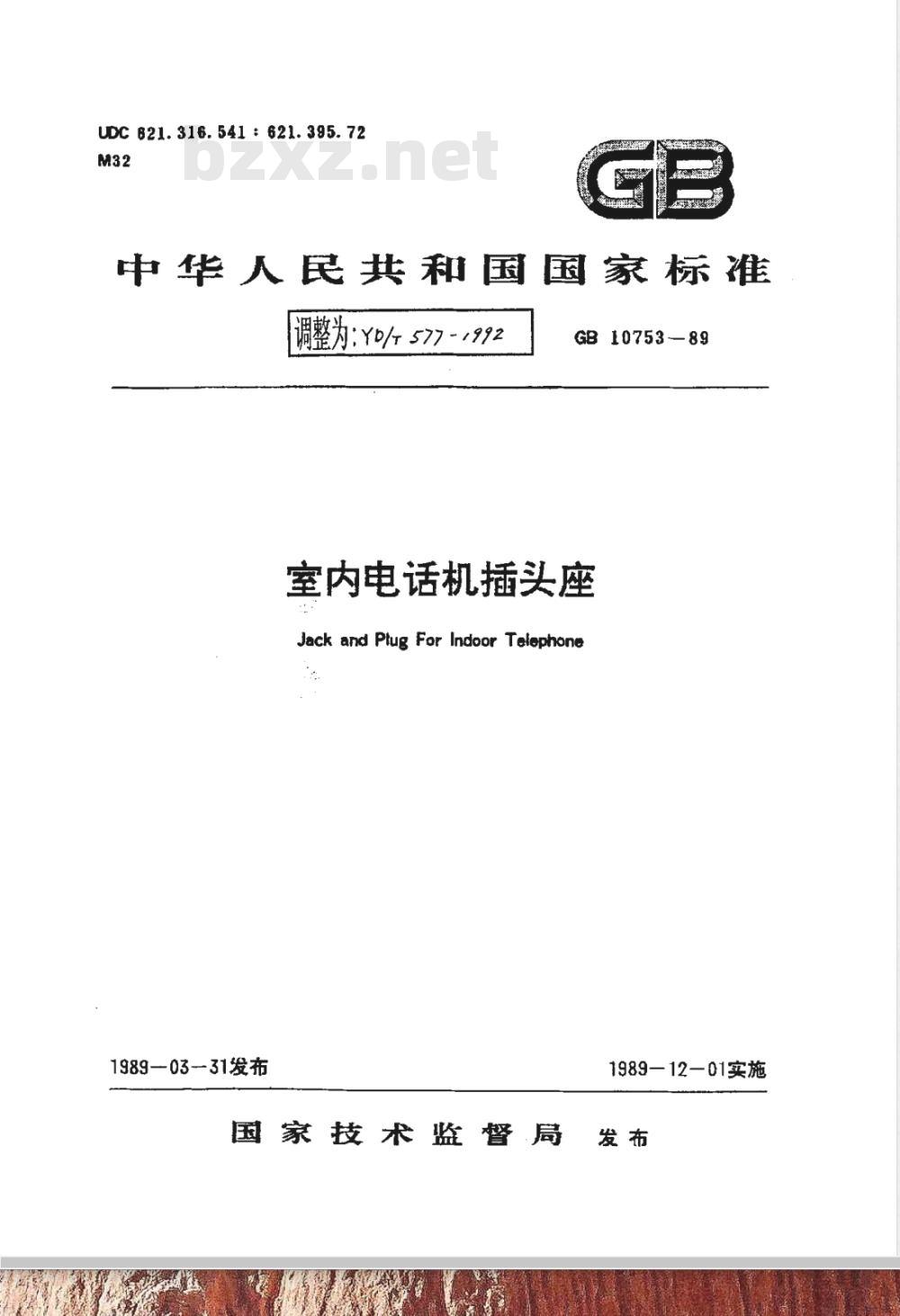

中华人民共和国国家标准
调整为:YD/t 577-1992
GB10753-89
室内电话机插头座
Jack and Plug For Indoor Telephone1989—03-31发布
国家技术监督局
1989—12-01实施

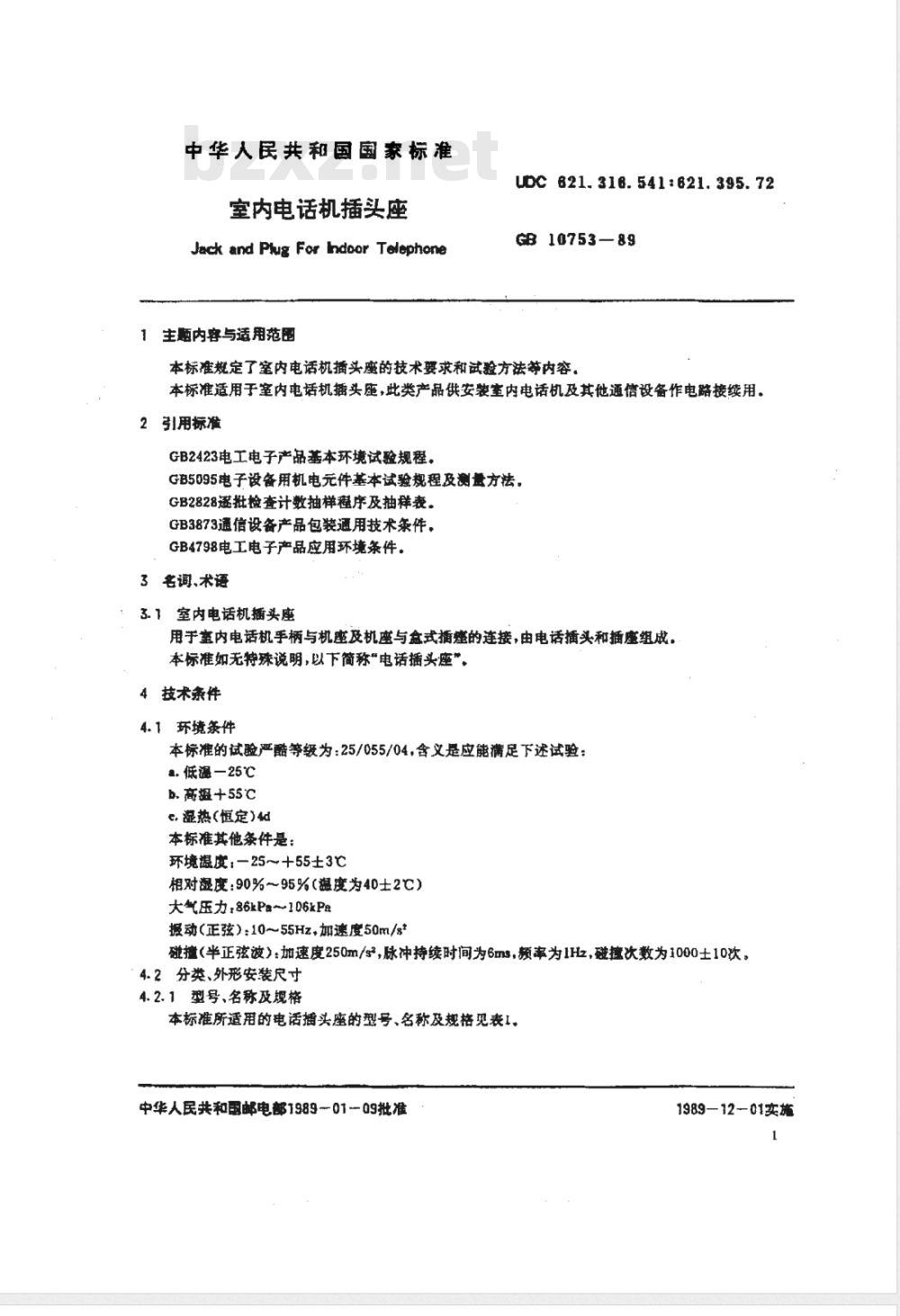

中华人民共和国国家标准
室内电话机插头座
Jack and Plug For Ihdoor Telephone1主题内容与适用范围
UDC 821. 316. 541:621. 395. 72GB10753—89
本标准规定了案内电适机播头座的技术要求和试验方法等内容本标准适用于室内电话机插头座，此类产品供安装室内电话机及其他通信设备作电路接续用。2引用标准
GB2423电工电子产品基本环境试验规程，GB5095电子设备用机电元件基本试验规程及测量方法，GB2828遂批检查计数抽样程序及抽样表。GB3873通信设备产品包装通用技术条件，GB4798电工电子产品应用环境条件。3名词、术语
3.1室内电话机插头座
用于室内电话机手柄与机座及机座与盒式插痤的连接，由电话插头和插座组成。本标准如无特殊说明，以下简称”电话插头座”，4技术条件
4.1环境条件
本标准的试验严酷等级为：25/055/04，含义是应能满足下述试验：a.低漏25℃
b.高摄+55 ℃
c.湿热（恒定）4d
本标准其他条件是：
环境摄度：25～十55±3
相对显度：90%～95%（温度为40±2℃）大气压力，86kPa106kPa
搬动（正弦）：10~55Hz，加速度50m/s*碰撞（半正弦波）：加速度250m/s*，脉冲持续时间为6ms，频率为IHz，磁擅次数为1000士10次，4.2分类、外形安装尺寸

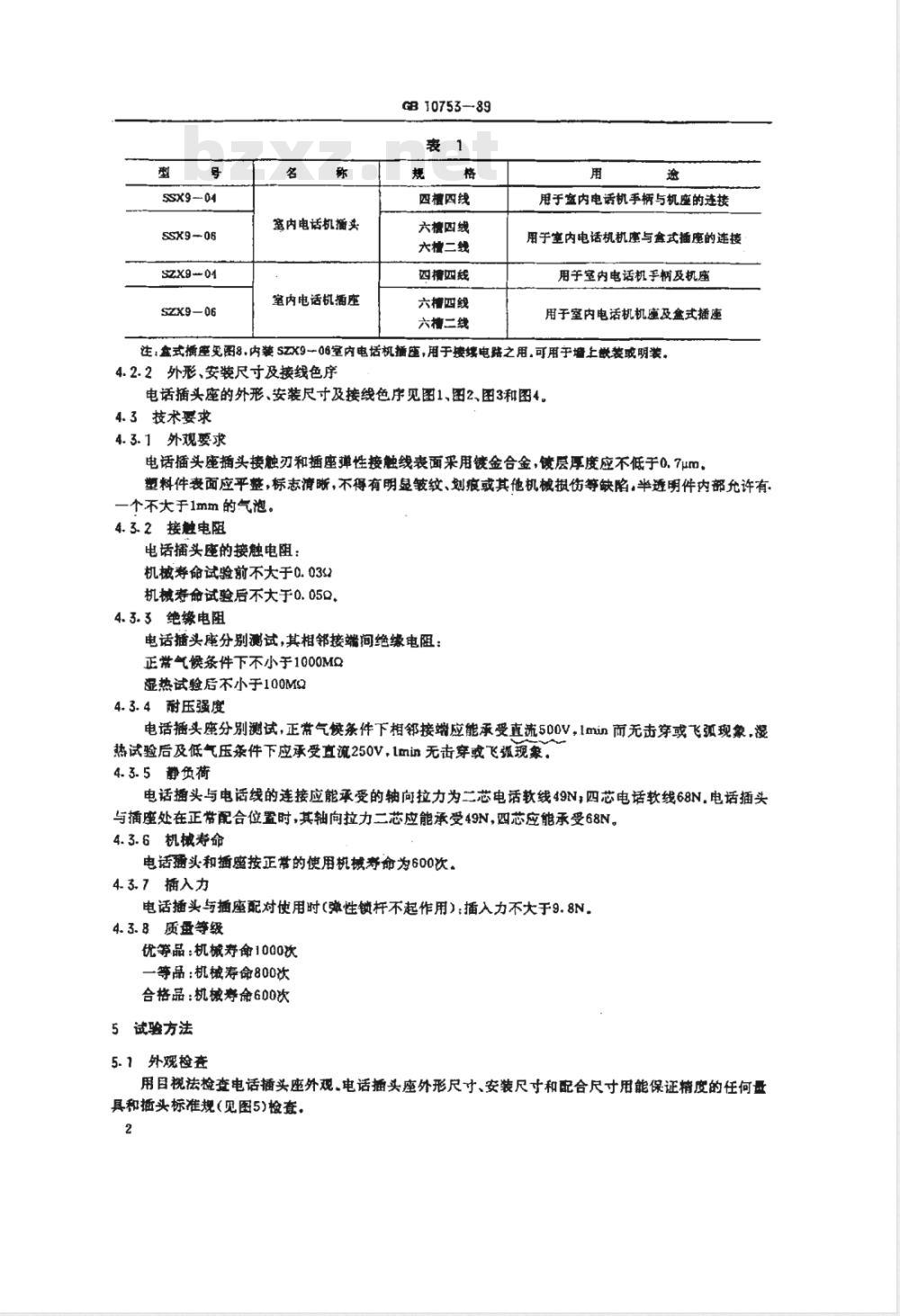

4.2.1型号、名称及规格
本标准所适用的电话插头座的型号、名称及规格现表1、中华人民共和国邮电部1989--01-09批准1989-12-01实施
SSX9--04
SSX9-06
SZX9-04
SZX9-06
塞内电话机插头
室内电话机插座
GB 10753-89
四槽四线
六檀四线
六檀二线
四槽四线
六播四线
六槽二线
用于盗内电话机手柄与机座的连接用于室内电话机机座与盒式插座的连接用手室内电话机手柄及机座
用于室内电话机机座及盒式插座注：盒式播座觅图8，内装SZX9-06室内电话机插座，用于接续电路之用，可用于墙上嵌装或明装。4.2.2外形、安装尺寸及接线色序电话插头座的外形、安装尺寸及接线色序见图1、图2、图3和图4。4.3技术要求
4.3.1外观要求
电话插头座插头接触刃和插座弹性接触线表面采用镀金合金，镀层厚度应不低于0.7um。塑料件表面应平整，标志清晰，不得有明显皱纹、划痕或其他机械损伤等缺陷。半透明件内部允许有一个不大于1mm的气泡。
4.3.2接触电阻
电话插头座的接触电阻：
机械寿命试验前不大于0.03$2
机械寿命试验后不大于0.05Q
4.3.3绝缘电阻
电话插头座分别测试，其相邻接端间绝缘电阻：正带气候条件下不小于1000MQ
湿热试验后不小于100MS2
4.3.4耐压强度
电话播头座分别测试，正常气候条件下相邻接端应能承受直流500V，1min而无击穿或飞弧现象，混热试验后及低气压条件下应承受直流250V，lmin无击穿或飞弧现象。4.3.5静负荷
电话播头与电话线的连接应能承受的轴向拉力为二芯电话软线49N，四芯电话软线68N.电话插头与插座处在正常配合位置时，其轴向拉力二芯应能承受49N，四芯应能承受68N。4.3.6机械寿命
电话播头和插座按正常的使用机械寿命为600次。4.3.7插入力
电话插头与插座配对使用时（弹性锁杆不起作用）：插入力不大于9.8N。4.3.8质量等级
优等品：机械寿命1000次
一等品：机械寿命800次
合格品：机械寿命600次
5试验方法
5.1外观检查
用目视法检查电话插头座外观，电话插头座外形尺寸、安装尺寸和配合尺寸用能保证精度的任何量具和插头标准规（见图5)检查。2
5.2恒定遵热试验
GB 10753-89
按GB2423.3中的3.2、1、3.2.2和4.1等方法进行。5.3电气特性指标的测试
5.3.1接触电阻
将连接电话软线的电话摊头座配对进行测试。选用足以能足精度的接触电测量仪直接测取读数
在测量过程中应避免对被测件施加不正带的压力，当无法直接测量触点时，应从测量值中减去导线的阻值。
5.3.2绝缘电阻
按GB5095.2中11.4.3方法C进行，试验电压为直流100士15V.5. 3.3耐压强度试验
按GB5095.2中12.3.3方法C进行。5.3.4＇机械强度
5.3.4.1静负荷试验
将插座试样牢固的装在安板上。插头试样以正带使用状态和位量插入插座，在离插头300～500mm范圈内电话软线上加上规定的力.该力应稳步增加至规定值并保持2s。所加的力应垂直于安装板。
5.3.4.2机械寿命试验
在用手工或模拟正常操作的机械辅助设备上进行.要求以每分钟15土2次的速率，向时弹性锁杆每播入—复原及撤下—拔出复原)。次均要动作(拨下~
5.3.5插入力
量插座于图7位置，用配套块规（见图6）或插头（去除弹性锁杆）以图7位盘及加力方位用测力器或等效方法，测取块规(或插买)插人播座的摘人力。6,检验规到
6.1产品检验;交收检验和例行试验。6.2交收检验
6.2.7、抽样
根据GB2828表3按合格质量水平AQL≥2.5抽梯.（采用一次抽样方案）6.2.2程序
频序、检验项目及合格质量水平见表2爽2
外观质量·
绝续电阻
醇压强度
萧款号
合格质量水平AOL
6.2.3合格
若不合格品数小于等于合格判定数，则该批产品为合格。6.2.4不合格
只进行正带气候条件下检查
若不合格品数大于等于不合格判定数，则交收检验不合格，整批退回生产厂分类处理。6.3例行检验
6.3.1周期
例行检验周期为一年，当产品结构、主要工艺及材料改变时应殖即进行。3

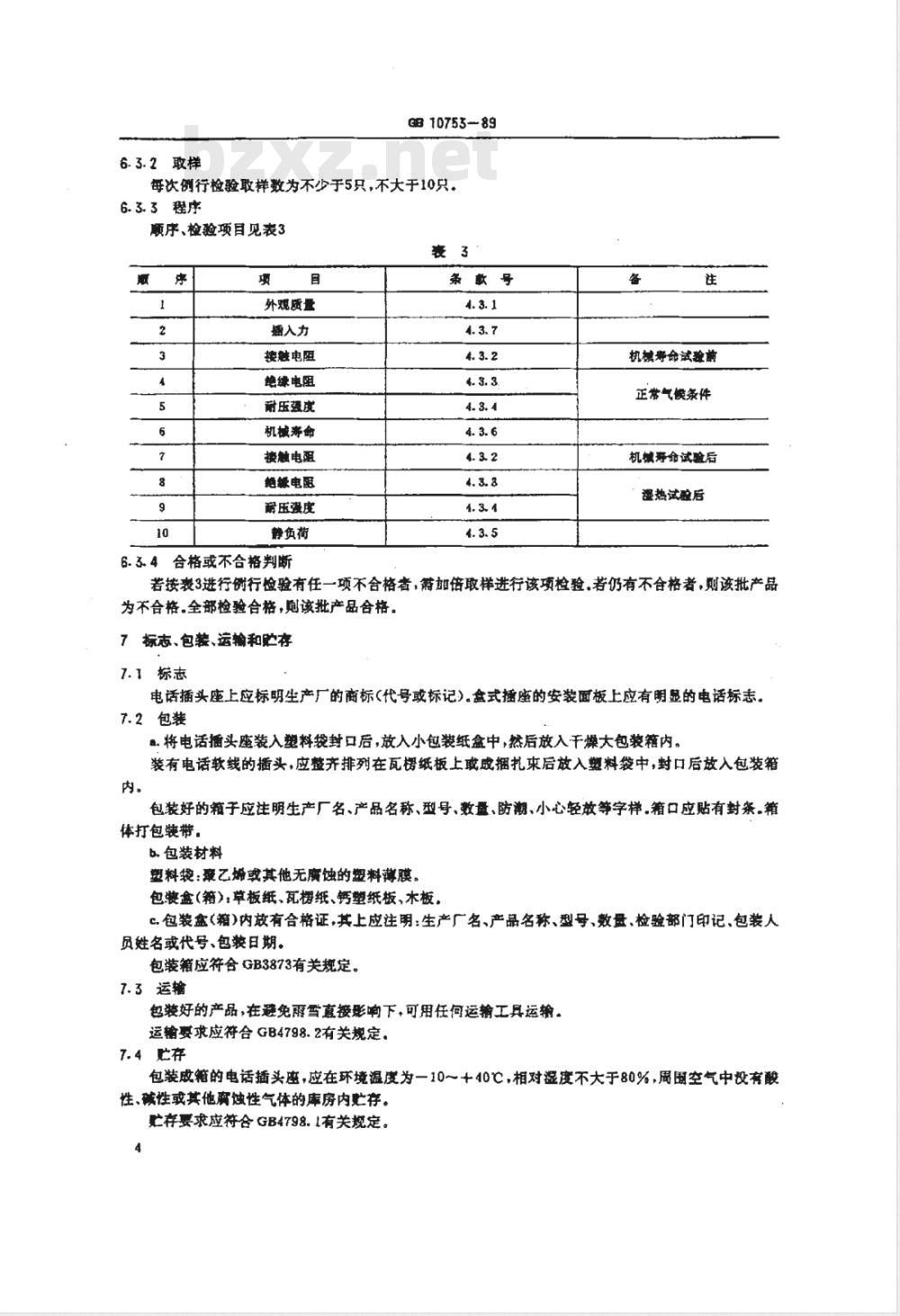

6.3.2取样此内容来自标准下载网
GB10753-89
每次例行检验取样数为不少于5只，不大于10只。6.3.3程序
顺序、检验项目见表3
外观质量
婚入力
接触电阻
绝续电阻
耐压强度
机械寿命
接触电阻
绝级电区
耐压强度
静负荷
6.3.4合格或不合格判断
条款号
表，3.2
机寿命试验前
正常气模条件
机械再命试验后
湿热试酸后
若按表3进行例行检验有任一项不合格者，篇加倍取样进行该项检验。若仍有不合格者，则该批产品为不合格。全部检验合格，则该批产品合格。7标志、包装、运输和贮存
7.1标志
电话插头座上应标明生产厂的商标(代号或标记）。盒式插座的安装面板上应有明显的电话标志。7.2包装
.将电话插头座装入塑料袋封口后，放人小包装纸盒中，然后放入干燥大包装箱内。装有电话软线的插头，应整齐排列在瓦楞纸板上戚成捆扎束后放入塑料袋中，封口后放入包装箱内。
包装好的箱于应注明生产厂名、产品名称、型号、数量、防潮、小心轻放等字样.箱口应贴有封条。箱体打包装带，
b.包装材料
塑料袋：亲乙烯或其他无腐蚀的塑料薄膜。包要盒（箱）：草板纸、瓦拐纸、钙塑纸板、木板，C.包装盒（箱）内放有合格证，其上应注明：生产厂名、产品名称、型号、数量、检验部门印记.包装人员姓名或代号、包装日期。
包装箱应符合GB3873有关规定。7.3运输
包装好的产品，在避免雪直接响下，可用任何运输工具运输。运输要求应符合GB4798.2有关规定。7. 4 贮存
包装成箱的电话插头座，应在环境温度为一10～+40℃，相对湿度不大于80%，周围空气中没有酸性、碱性或其他蚀性气体的库房内贮存。存要求应符合GB4798.1有关规定。4
3.2520.30
5.05 2.13
10753-89
图1四相电话插头
图2六糖电话播头
GB10753-89
图3SZX904四线电话座
图4SZX9-06六线电话插座
GB 10753-89
5麵头塞规
10753-89
同姓R0.：
图6块规
力方自
量力点与受力血
无验用种方法，均应计入
快晚自道
图？新入力试验示意图
插座弹性接触线
10753-89
函8四线电话座盒
TELEPHOME
在此弧度范圈内接触刃顶部表面应光滑、无毛刺附图插头座换触示意图
附加说明，
G8 1075389
本标准参照美国农业部农村电气化管理扁REA(RuralElectrificationAdminstration）pe—76技术条件和美国联邦电信委员会FCC中Part68,SubpartF的规定。本标准由邮电部邮电工业标准化研究所归口并负责起革。0
