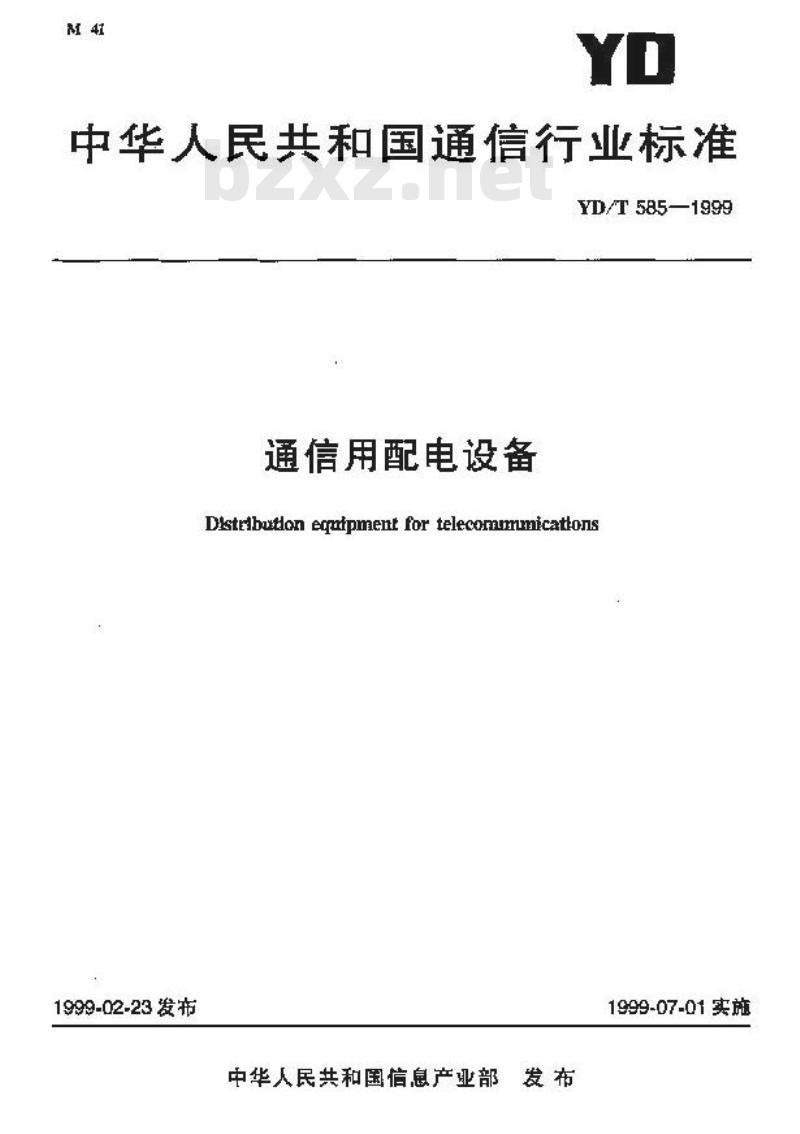

中华人民共和国通信行业标准
YD/T 585—1999
通信用配电设备
Distrbuton eqrfpment for telecommumicatlons1999-02-23发布
中华人民共和国信息产业部发布1999-07-01实放

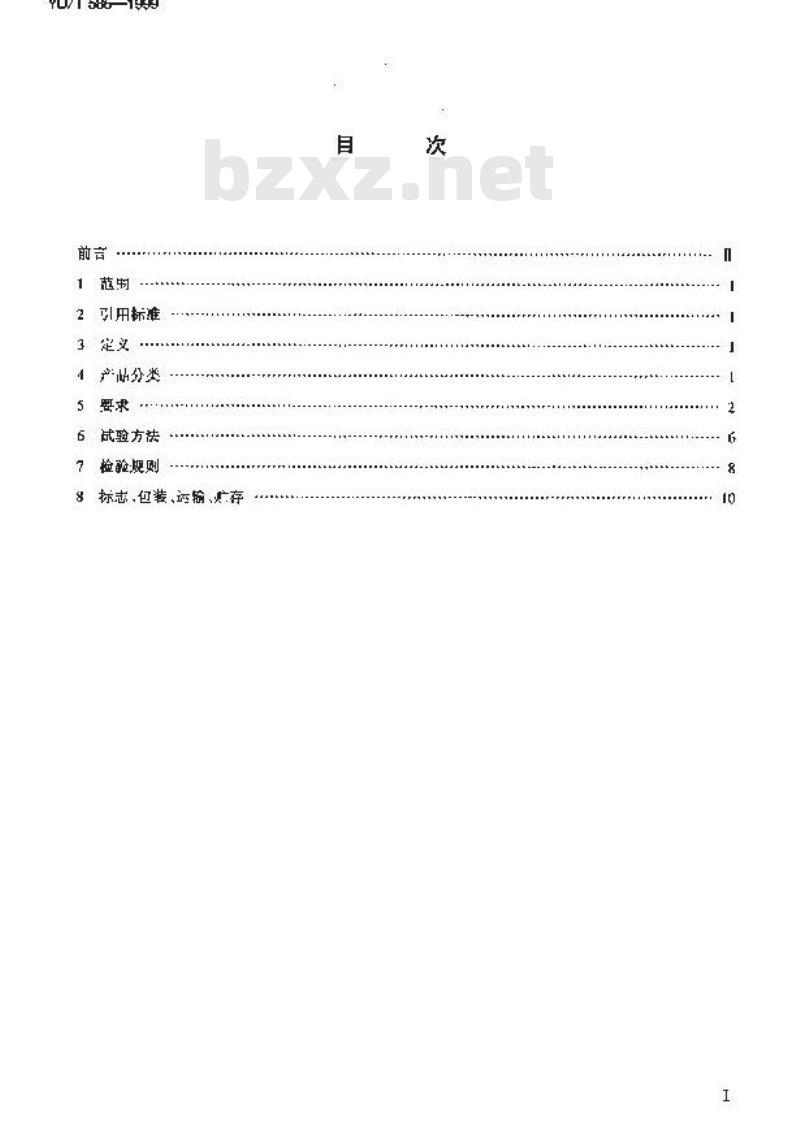

YD/T 586—1999
引用标难
3定义
4产站分类
武验方法
检验规则
标志，包装、运输、广存
YD/T 585—1999

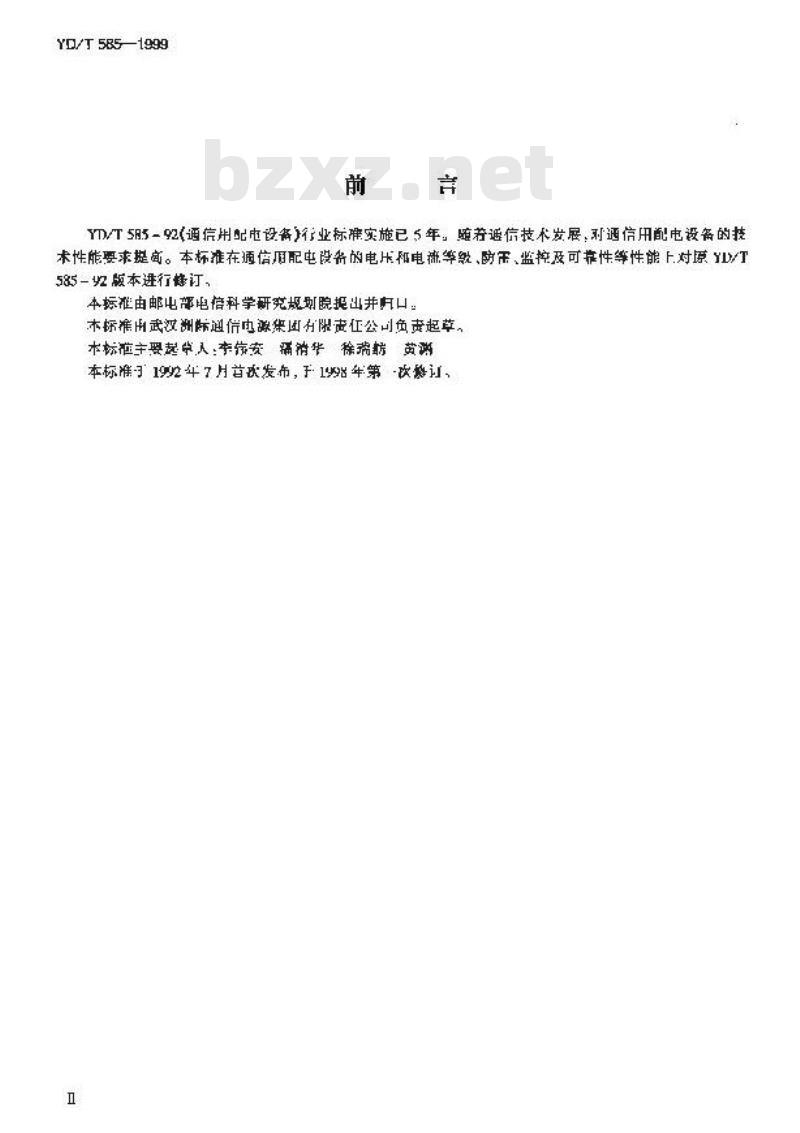

YD/T55-9（通信用配电设备行业标确实施已5年，随荐通信技术发展，利通信用配电设备的技术性能要求提商。本标准在通信旧配电设备的电压和电流等缴、防需、监控及可靠性等性能上对原Y/T585一好版本进行静订，
本标准由邮电部电信科学研究规划院报出井口本标准武汉洲标通后电激集团有限声任公司鱼责起草。本标猫主要起人：李安彌消华徐端英
本标准-192年7月首次发布，于18年第次整订，1

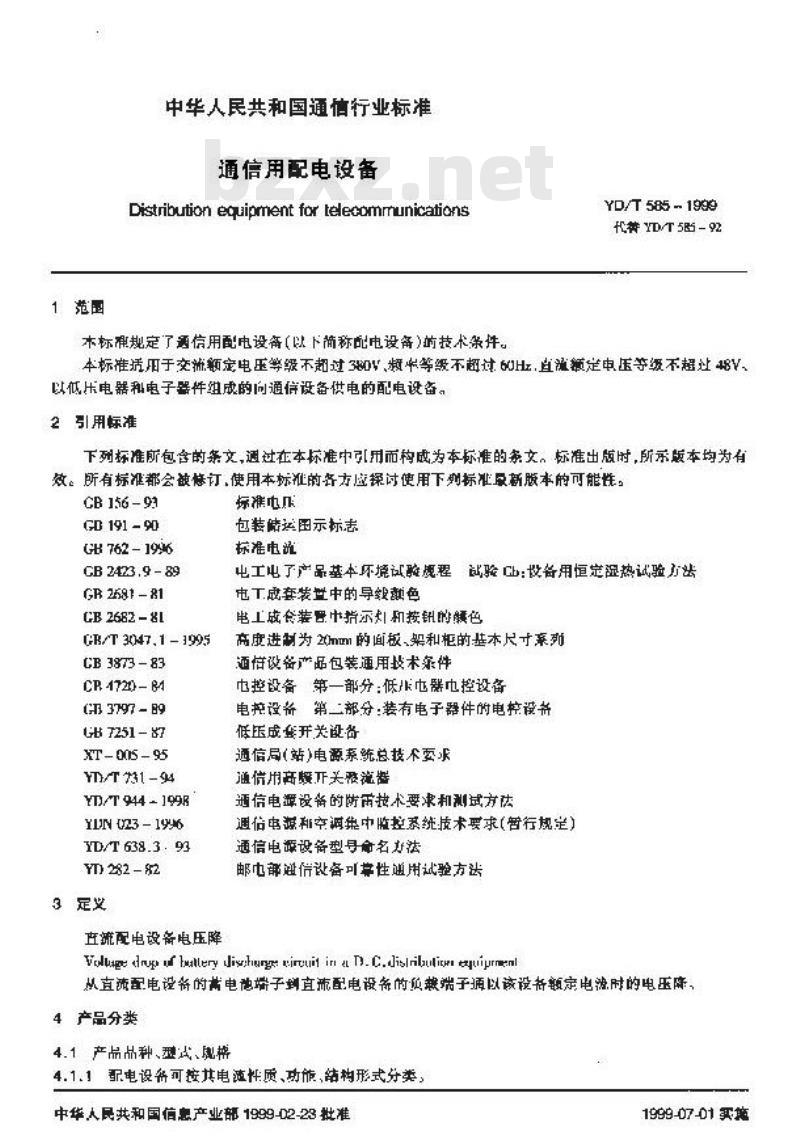

1范围
中华人民共和国通信行业标准
通信用配电设备
Distribution equipment fortelecomrmunicatians本标确规定了涵信用配电设备（以下简称配电设备)前技术条件。YD/T585 ~1999
代#YD/T5B-92
本标准适旧于交流额定电压等级不却过380V频收等级不超过60H，直谨额定电压等级不超过48V以低压电器和电子器件组成的向通信设备供电的配电设备。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。标准出版时，所示版本均为有效。所有标准都会被订，使用本标准的各方应操讨使用下划标准最新服本的可能性。CB 156-93
GD 191 90
GB762-1996
CB 2423.9 - 89
GR2681-81
CB2682-8L
GR/T 3047,1 - 3995
CB 3873 83
CR 472)-
GB 3797 -89
G7251-87
XT - 005 - 95
YT/T231-94
YTD/T 944 - 199R
YIN (23 - 1996
YD/T 638.3. 93
YT)282-附2
3定义
立流配电设备电压降
标准电店
包装储运国示标志
标准电说
电工电了产品基本环境试验愿程站验：投备用恒定湿热试验方出电工成套装中的导级额色
电工成食装置中指示灯和按钮的额色高度进为2(mm的面板、架和柜的基本尺寸系列通悟设备产品包装通用投术条件电控设备第一部分：低水电器控设备电挖设备、第三部分：装有电子器件的电控设务低压成开关设省
通信局（站）电源系统总技术要求通信用商暖开关服流器
通信电源设备的防雨技术要求和测试方法通信电源和空调集中监控系统技术要求（管行规定通信电源设备型号俞名法
邮电部避后设备可募性通用试验方法Veluape drup f buatery disrhurge: rincuit in at D.C. dislnilbution equiprnenl从直流配电设备的满电他端子到直流配电设备的负端子通以该设备额定电游时的电压降，4产品分类
4.1产点品种、型式、见带
4.1.1配电设务可按其电液性质、动能，结构形式分类，中华，人民共和国信息产业部1999-02-23批准1999-07-01买施
YD/T 585 - 1889
4.1.1.1配电设备按其电流性质：导为两种，2）交流配电设备；
1)直流配设备。
4.1.1.2配电设备按其均能可分为6利e）交热配电设备；
b）直溢配电设备：
e）交直流合用配电设备；
d）控制配电设备：
）切换配电设备：下载标准就来标准下载网
门分路配电设备。
4.1.1.3配电设备按其结构形式叫分两种：a）杂中式配电设务：
b）组介式配电设备，
4.1.2配出投爸的型式和规格按各类通信1机的配套要求和本标准规定的额定值系列选配定型。4,1.2,1自随出流额实值等器
50、100、200、400、800、1600、2000.2500A。注：当用户提出要求与制进厂协商店叫以生产上列效值以处的产品，但不允所超出GB62规觉的柜日4.1.2.2实流电压额定值等缴
！当用户提也要求与制造厂以商后，可以生产」列效店以外的产品，恒不允件留出56理定的范田。2不推存性用24V等级
4.1.2.3交流电压额定值等级
单相三线制：220V
兰相正载制：380V
4.1.2.4交流心随额定值等级
50.101,200,400、630、R00、1000A,注：当用户起出要求与创造厂协商片.可以生产上列效伯以外的产品，不充许超出G日2规定的范函，4.1.2.5交疏舰定频率
配电设各的交并刻定领率(不包括本或有级调节频率)应在下列致值中选收50(60)Hz
计：情内的数位仅供用户是小要来按协议生产时用。4.2产品代号
产晶命名和型号编制友法应遵循DT68，3的规定。4.3结将尺寸
配叫投备的外形结构度考退到通信电源设替成套丝的要求，配电设务的外形站构的设证尺寸须符台GB/T 304了.1 的有关规定。
5要求
6.1环境策件
5.1.1F常使用条件
5.1.1.1环境盐度为0~40℃：相对湿度≤90%（20%℃±$%时），5.1.1.2海技高度≤10ommm：
YD/T 585-1999
5.1.1.3本刷烈报动和冲击，垂直颜款度$5%。5.1.1.4工作环晚应无导电爆炸尘换，应无慎金风和被坏绝缘的气体或热气5.1.2特殊使用条件
加采配电设备在异丁5.1.1条规定的正常使用条作下概用，用应在订货时出井与制避厂取得协议。例如：
a）非正带的机恢应力，如在冲击和振动的环境中工作的移动式通信设备便用的配心设备，）在商漫送或高温度等热费气候象件下下作的配电设各：）海按高度>1oum坏下伸用的配电设备；d）船用或在海洋性气候条件下工作的配电设备。5.2对输人交滴电网的要求
5.2.1频率变化至±5%。
5.2.2电压波形正弦变率$5%。
5.2.3电压允许变动范对额定电压值的85%110%。注：当用户据山要求“，制进厂协商后，时以生产上列数位以外的产品。5.3交流配电设备的用性能
5.3.1输人中激转换
交流配电设备可用手动或自动实现输人交流中源的转换。5.3.1.1交流配电设备实聊输人交筛电配白动转换时.应具有电气及机械联锁装置。在自动转换失效时，应能安我应急的手动转换。5.9.1.2交流配电设备实现输人交流电源的自动转换时，交疏电源输人电路应具有短路保护性能。5.3.2小故照明
5.3.2.1根批产品使用需要，交流配电设备般应设半故照明电略，5.9.2.2事放照明用节电池组供电。5.3.2.3交流心源停心时，能口动闭合事放照明电路，在交流电源恢复供电时、应能自动断开事放题明电路。
5.3.3交流配电设备应具有中件级装置和保护接地装述5.3.3.1交流配电设备保护接地装丙与配电改备的金风究林的按爆钉间应具有可的电气连接。其连接电阻值0.
5.3.4交流配电设备应具有防雷保按装置。5.3.4.1交流配电设备的防亩等级（按冲击电流分缴）与户外低K电线相连接的流配阻设备人处应符合YI/T944第4.21中防销分级第3级的规定，不与户外低压电力线相连接的交流配电设备人口处应符合防币分级第2龄的规定。5.3.4.2在交流配电设备内部防当地线应符合YD/T44第4.2.3的规定。6.4直流配电设备的使用性能
5.4.1直流配巾改备应具有能接人两纽两电池的装置。注：直死电瓶定佰多忆0A时，提错户诺要，互疏配电设备叫以在蓄电池电压账时白自动断开蓄电地，而在该设备的整出以压升商后自动成人工再接人出他。到有蓄电滤电乐低时断开电池性能的流配电设备，应茂胃随来止断开西电池的操作性储，5.4.2直液配中设备电压降500mV（环境温度204时）法：对直帝配心设备设有限涨电函的比分路的负载端于不进行直浓配电设备电压降试验。5.4.3直流配中设备应在输出设置浪涌吸收装置，浪吸收装世的工作电压.不小直流配电设备趣定电开的125%，
5.4.4输出屯压监测
YD/T5851999
5.4.4.1直流配电设备输出电水.4售警整定范围应符合表1的规定（系统采用钒酸蓄电池），表1直硫配电设备输出电拆支其告普整定柜固定
输出电K范用
输出电告警下限整定压
输出电告警上限聚定范压
55 - 58.5
注，若川户带要叫与剑造厂协商，加假抢出电压告费下限和上限整定范用5.4.4.2设备山厂时，按表1范围然定输出中压及输出电压告警上限和下限值(24)
19 - 29
25 -- 29
5.4.4.3根据通信放备的负微和育流电源块电线路电压降值，在表1规定的整定围内，可以重新整定输出电压及输出电床告普上限和下函值。5.4.5直流配电设备应具有工作接地和保护接地装置6.4.5.1肖疏配电设备通带用止报做工作接地。者直流配电设备用负热缴工作换地时必频专项说明。5.4.5.2直流配电设备保接地装置与配电没备的金属壳体的接地爆钉间应具有可靠的电气连接，共违接电阻值#0.10
5.4.6并联工作性
通信设备额定电压48V的直随配电设新具有和同型号的设备并收工作的性能。5.5输出分路
5.5.1输出分路的数垒和容量的配置应满足通信设备的需要。5.5.2输出分路向时使用的负戴之和.不得超过配电设备的额定容量。5.5.3直流配电设备输出分路
5.5.3.1直流配电设备编出分路一般成设有保护装置。5.5.3.2客盘>630A的直流输山分路可不设保护装置。55.4、交池配申设备输出分路
交流配电设备输出分略应设有保护装受。5.6通信和竭测
5.6.1配电设备根据道信设备的要求可以逻信、测以下内容。5.8.1.1交施配电设备可以遵信、谱测以下内容，遇信，要开关的开关状态，市电故障。通测：输人电压、摘入电流。
5.6.1.2直流配电设备可以强通副以下内答。遥信：直游输出电氏过、过低：烯断解故障；电池低服断路片关断开。落测：肯流输出电压、自流输出总中洗：幕电继租充放电电流。注：根据出户需费，占流配电微爸可以遇测十要分路心流。5.6.2通信和强测的接口要求
5.6.2.1非能配电设备应提供通信利巡的接口，避性能-股提供与配电设备电气隔离的动合按点（换点客盘：24VTC，全100mA）。退测性能一胶提供与配电没备电气离的DC0~5V或DC0~20mA，4~20mA等标准信号5.6.2.2配电投备的监控单元，其通信换口和通信协设应符合YDN023有关规定，5.7可常性
配电税备的可靠性持标，平均大故摩工作时间（MTRF如下：交流配电设备
直流配电设备：MTHF含10F
5.8告信号
5.9，1自流配电设备的告
YD/T585-199g
5.8.1.1直落配电投备些测当山电压整定值的充许误差火11V。5.8.1.2直统配电设备出电乐达到或超过当警上限或下限整定值时，应具有可网、可见告客值号。5.8.1.3直请配电设奇输出分路炼断器培断时，盘具有可而、可见告警信号。5.8.2必流配电设备的告营
5.B.2.1变流电源停电和恢或时，一般应有可闻，见告警信号。5.9主电略接头间的相序和根性排列配电设备上电路接头间的相序利摄性排列应符合国象标准CB4720的有关规定。往；其有在受结构虑制，不能完全将合工违有关规定时，充许例外，值应有期显的标志。5.0豌袭
5.10.1配电设备中，各中回路与地之间（在该回路不直接接地时）的绝嵌电阻应=2M0.绝锋电阻作为绝缘强慎试险过淤参考,不作考被。5.10.2配电设备中，各带电回路与金底外壳（或地)之闻，及非电连接的两个带电向路之间，按瓶其额定绝够电压分线，应能承受表2和表3所规定的正张交疏50H的绝缘独其验电压，时间为1min，而无击势或闪现象。
表2需电回路与地之间应能承叠的试龄电微定电蒙电片
弟激望度试验电压（有效值）
表3非电连接的两个带路之间应能承受的试验电压不直接与中心降连核的情助
克陷的领定绝婉单正
5.11鹿电联离电气面券
绝续率试动电医(有效值）
配电设备中各带电回路之间以及电零，部件与导电学、部件或接地季，部件之叫的电气叫晾和爬电距离应符合CB379了的柑关规定。5.12连接导线的要求
5.12.1配电设备中时连接导线应且有与额定绝续电压相适应的绝缴性能，5.12,3配电设备中电路绝缘导应按爆定的载渔盘选择，同时应考必机械强度的需费，当采用单芯制芯绝缘硬线时，其面小得<0.了5m；采用多医侧芯单象软线时，其截面不得<0,5mm，对于电滋很小的控制出略（如电广翌辑电路和信号电略等）您爆导绒的懿面也不得<0.2mmm，5.12.3带带母线必洲用繁测制避。保露母线应平直，表面不得有毛刺及显恶的底中、越皮等缺陷，码曲处应无型恶。端头及违接处应进行相应的工艺处现，使其具有良好的导电性能。5.13潮色标志
YD/T 585 1999
5.13.1配电设备中交流母线和直流母线的色标应符国家标准2681的规定。5.3.2配电设备中所用的指示灯和按缸的额色点符合国家标准GB2682的规定，5.14对统均的炭求
5.14.1配电设备的结构设计应保证换作、运行、维性和检在时的安全可，答电器元件动作时产生的热盘、电通、冲击、属动、磁场或电场，不摄影响其它也器元件的正带，门作。5.14.2配电设备所需固用的地脚频钉开.，并只有和其它配副电设备变联流设备并列用的安装孔，5.14.3配电设备的门应能在=50的角座内灵活开启。当配电设备处维护走道削面时，应能加装侧板.
配电设备的外塞结构件外形应乎，所么焊接处须均勾牢革，无裂链、变洁，无明显变形变燃等5.14.5配电设备的企壳体，辉有不小于的铜质接地爆母。配电设备的金展老体或可能卓的金底（包括因绝缘拟环可能会带电的企同件）与接地帽钉间应具有可库的电气连接。5.14.6配电设各的外衣回，一和应资涂无映H反光的税益层。其期色应特合通信源仪备的统--要求，日鼠色均匀致，表面应整活美观。不得有起泄，裂较或疯等缺陷。5.14.7配申改备所布需色金展件，马应画有可带的益层。所有紫固处，均虚装有防检装置。5.15
当配电设备通人额定殖时，各中器元什和部件的温升不得超过表4的规定、表4各电器元件和部件的湿件
违技外那绝导的接更
明母线
孕碗头
娇断器
能会制
的常体
6、试验方法
接处无做更员
母线辣头（服换处超产脑询）
轴接处续训
注接处设链或接媒
小儿为费的感其合金品
金病去面
结表血
回围发热件(徐有法现的衣间）
限升,
[35(所表面30处为25)
除涉及蓄电池利实际负较的试验项日外，在效有将别说明时，配出设备的所有试验噪日与在生产进行，
6.1快定混热品题
按CB2423.9规定进行、应符合本标准第5.1.1.1规定，配电仪备在（4±2)，相对强度为（9±3)%慎定退热苯件下无包装，不遇电，经变48h试验后，取出样品，在正带外境条件上惨复「，2后，对样品进行外观检套及售署和绝缘电阻挖遇，应分别符合第5.14.6.5.8.5.10.1条规定.
6.2交流配电设务输人电源输换试验h
6.2.1愉人电原应符介手标准第5.2规定。YD/T 585 1999
6.2.2动或自动转换操作，不得少十50次，应能叫靠转换，已做过机械操作型式格临升，以减小其试股次数.但不于5次，
B.2.3具有输人电源白动转换性能的变流配办改备.实境白动转换的电需不允许同时接通：6.2.4摘人电路低短路保护试验，应按GB7251第7.2.3规定进行.应符台本标难第5.3.1.2究。.3交道记电设备事放照明试验
6.3.1按本标摊第5.3.2规定进行6.3.2输人女英原明电源。
6.3.3事故聪明电的试验应符合本标准第5.3.2.3规定。6.4交流配电设备冲击批扰性试验6.41交统配电投备内部的龄雷地线应希合本标准第5.3.4.2规定。6.4.2根联YD/T944第5规定行试验，应符个本标准弟5.3.1.1规选：6.5断开和再接人献电他性舶试验，应符合木标准第5.4.1中的注规定。B，6百流配单设备中压略试鉴
6..1，从自流配电设备的蓄电池端平到直流配中议爸的负载端子之间通以白疏配电设备的瓶究中落。用不低于0.5级的直流壶伏表测尽直流配电设备的苗电池端子到在流配电设备的负载踏了之间的下释应符合木标难第5.4.2舰定，
注：若境祖不是2，立流配电使备电压率度按下列公式斗算：Ya = F,-(1 + 20a)/(1+ e**)
式中：-测试时的外境益;
20C时直两配电设备电压降值：
K—\-时立涨配电设备电压值：钥导体电组度系效。
6，6，2白流配电设备直液电流额定值40时，可以从直流配电设各的苗电池端子直流配电设备的英载端子之问通以直流配电设备的直流电流额定值的1/N电流（车4。用不概于0.5级的克流多软表测基直流配电设备的蓄电渔谢了和宜流配电设备的负教将厂之间的心压降，闻乘以W后的积应符合本标准第5.4.2热定。
6.7直流配电设备输出电压及儿管警整定范团试临8.7.1输入可调自液电源，满以自流配电设备的输出电压。6.7.2直流配电设备输山电压及其咨否整定范国应符合车标准第5.4.4.1表1规定，6.7.9直配也设备输出叫压达到或超过告警整定范润独上限值变下限值时，应符合木标准第5..1.1和5.8.1.2热定
B.配电设备的接地检查和保护接地试验必流配电设备或直流配电设备接地检合应分别符合不标准第5.3.3和5.4.5规究。6，81应用旁既表或额文出矫测量交统配出设备收真流配电议首的保护接地装置与配电让各的金展死体的接地账切间的逆接心期，应分别付合本标准第5.3.3和5,4.5.2规定。6.9并联T作按期试验
按本标准第5.4.6要求和直滤配电设务各自设计规案进行试验。6.10自疏配电设备输出分路检
直流配电设备编出分路检登应符合本标证第5.5.3规定5.11交流配设备输出分路检查
交而配电设备输出分路检查应合本标准第5.5.4规定。6.12避倍和通测格杏应符合本标准第5.6.1和第5.6.2规求。6.13靠性试验
YD/T 585 - 1999
按YD282-82(邮中部通信投备可靠性通用试验方法）中的关事兼规定进行应符合本标准第5.7规定，
6.14熔断器焙断凸警试验
按期直流配电设备设计规定，模拟任个输分龄穿断器熔断，均应舒价本标准第5.B.1.3规定，6.15交流配电设备的停电和恢竞倍号试验按照交流配电设替设计规定，交流电源停电和恢变均应符合本标准第5..2.1规定。6.16主电路接头间的相序性排列检查按本标准第5.9规定进行控查。
6.17绝缘中函检存
配中设备的绝够试验可以在正带使用系件下规定的任何温度、显度下进行。日.17.1测量绝级电阻，直流配电议备用500V完欧表，交流配电校备用1000V兆欧表。测缺的技术要求应行合本标第510.1规定。只有在绝券电阻测量合格后，再过行绝举强度试验。6.18绝续强速试检
接本标准第5.10.2规定进行，
受.18，1绝缘虽度试验使用检查电气绝象驱的装置。6.18.2对配电设备七心路进行笔穿弥度试验时，虚将一些不能承受高试验的元器件从电路中两除。6.18.3绝嵌强应试验时.应M小于试验电压的·半开始逐步升高出压到达第5.10.2表2规定的试验电压值后，持续1inn
6.19爬电距商和电气间的橡查
用尺进行测母，应符合本标准第5.1！规定B.20连接导线的检查
按本标准第512规定粒查，已进行过导绒的电气性能和机械弱度试验的，可免除车条的检查，6.21顾色标求检变
挖控268】、GI2682的规定进行：6.22结构险奇
按本按难第5.14热定逐项进行检查。6.23温升试验
配电设备的温开试验在额定电压下，通人制定电瓶，物发热您定后（即在1内温升不超过1C），用热电调温计，点温计或其它的等效方法测量，6.23.1测量周每空气温度应在试验用期的抢后1/4期间内进行。用两个或两个以上的热电假或度计，均地布霞在被试验的配电设备用，位·F配电设备高变的中点，距离配电设备1m的均方（或在配电设备与室内墙壁之间的中点进行测量，至少选3个以上的点，取其平均值，6.23.2测母时应避免受到空气滤动、用光照射和其他热辐时对温度计和格电调的影响。6.23.3温升试验开始后、每半小时测量。次，直到发热稳定为止。按本标准第5.15表4规定验查。7检验规则
产品检验分出厂检验和型式检验，了.1出厂构验与型式检验般应在生产工厂内进行，工厂无系件进行的试验项月充许在现场进行。7，2每台配电设各出！时，均应进行出！检验，！要有一项指标不符合要求，即为不合格，啦返修试，直到莅验合格后，方能填再证录单，发给合格证书出！，7.3配电设备所于下列情说泛·者应进行弹式检验7.3.1新产品成老产品软厂上产的试制定型鉴完，YD/T585-1999
2正式生产后，如结构、材料、工艺有较大的改变.公影响产品性器时。7.3.2
7.3.3批其生的配设备每确两午进行一次抽检，每批至少两台。在独检中贝要有一减指杯不合格应再述许抽检，并重新连项地对全部试验须日进检检。若指标全部合格，购上球不合格配马设各可认为是个别间整：名指标仍有不合格当，则该批配中设备规为不合格，7.3.4产品长期停产后恢复生产时，了.3.5调厂检验结果与上次型式检验有教大差升时。7.3.6国家或行业质盘监机树提出进行型式检验要求时7.4试验项
配电设备型式检验和出」检验的试验原日见表5。表S配电设备型式检监和山厂检的试整项月序号
恒进热试验
试验项
交流配电设备物人电源转资试验交流配电设各事故照明检查
交流配电段备冲击抗抗性试验
直流配电设各电止降试动
点配电设务物心电求及其告管整生范用试究配电设备的续地检查和保护按地试验并取工作性照试验
直说配电设备物出分器检变
交简配心段备输出分路惟在
通信和洲查
可靠性试验
烯斯器磷断告警试验
交说配电设备的将电利快试理
新开和再执人营电性能试步
土电路接头间前和片和极作排列按查诺源电阻检查
绝续理度试粒
相电此高和电气间除的检查
注接导续的检盘
色标志检产
结构检变
型式龄验
小按乐
记静点法
找术要求
5,6,1,2
5.4.1牛的学
