【YD通讯标准】 服务器和网关设备抗地震性能检测规范 第二部分:网关设备

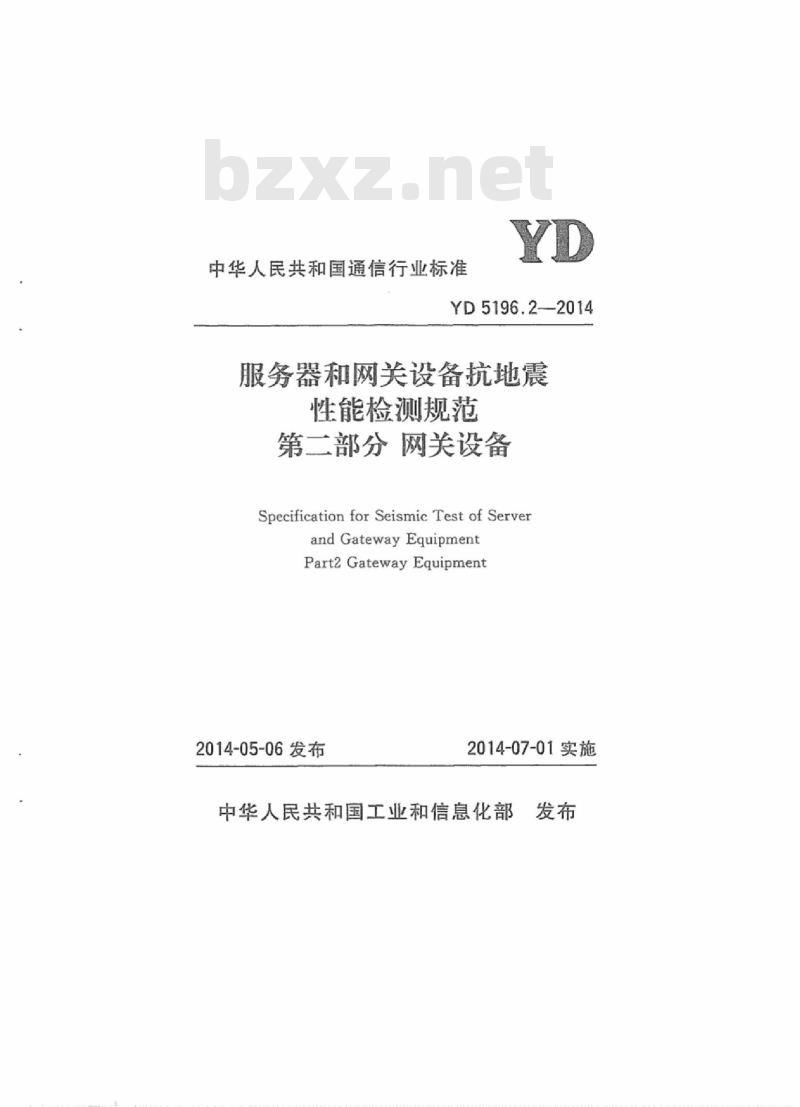

中华人民共和国通信行业标准
YD5196.2-2014
服务器和网关设备抗地震
性能检测规范
第二部分网关设备
Specification for Seismic Test of ServerandGatewayEquipment
Part2GatewayEquipment
2014-05-06发布
2014-07-01实施
中华人民共和国工业和信息化部发布

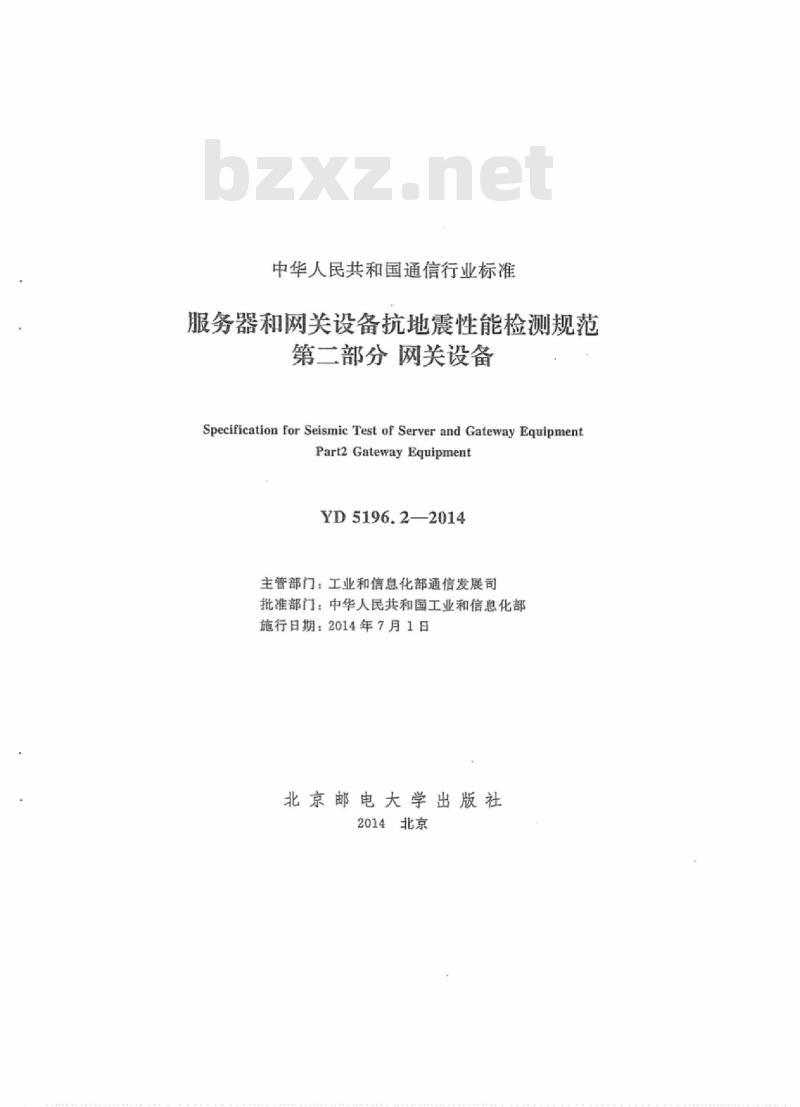

中华人民共和国通信行业标准
服务器和网关设备抗地震性能检测规范第二部分网关设备
Specification for Seismic Test of Server and Gateway EquipmentPart2 Gateway Equipment
YD5196.2—2014
主管部门：工业和信息化部通信发展司批准部门：中华人民共和国工业和信息化部施行日期：2014年7月1日
北京邮电大学出版社
2014北京

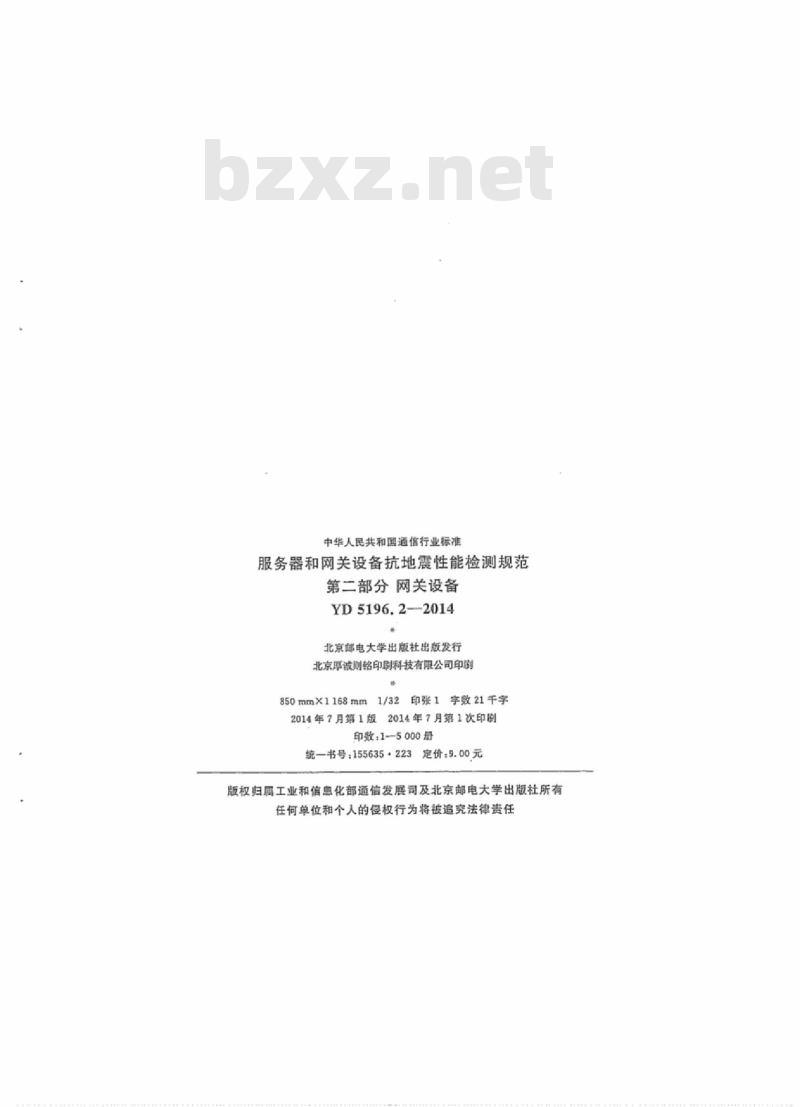

中华人民共和国通信行业标准
服务器和网关设备抗地震性能检测规范第二部分网关设备
YD5196.2—2014
北京邮电大学出版社出版发行
北京厚诚则铭印剧科技有限公司印刷850mmX1168mm1/32印张1
字数21千字
2014年7月第1版 2014年7月第1次印刷印数：1--5000册
统书号：155635·223定价：9.00元版权归属工业和信息化部通信发展司及北京邮电大学出版社所有任何单位和个人的侵权行为将被追究法律责任中华人民共和国工业和信息化部告

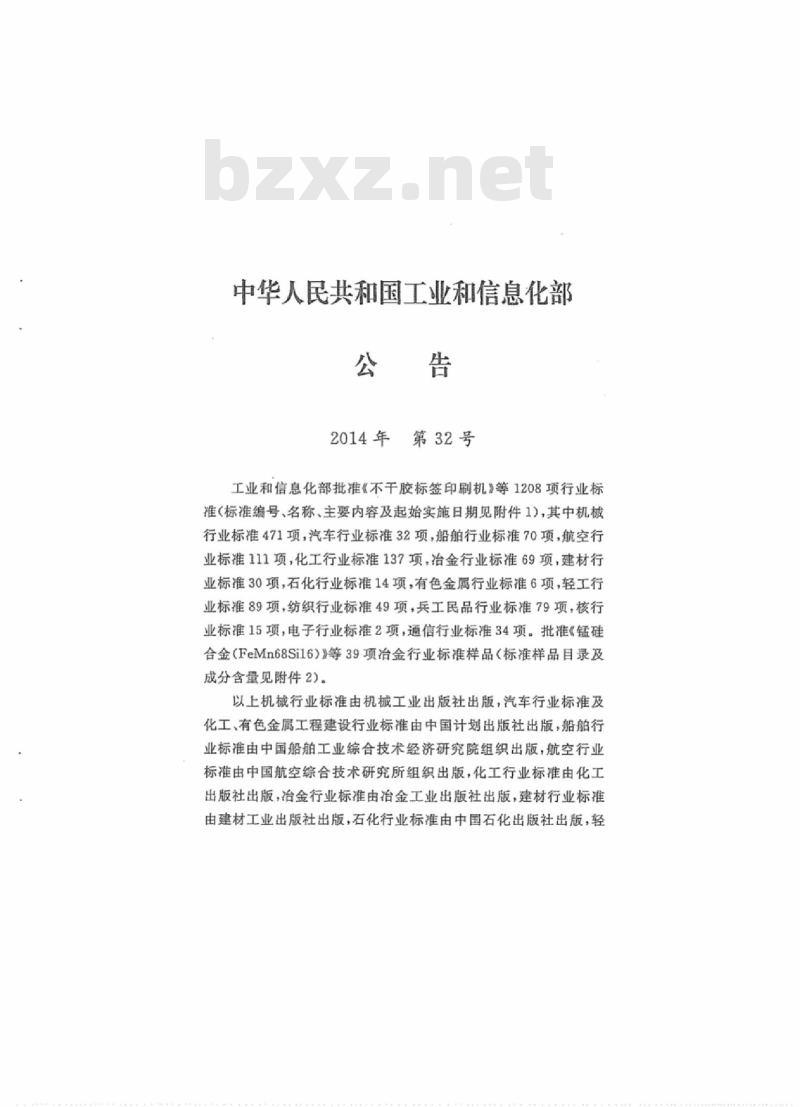

2014年第32号
工业和信息化部批准《不干胶标签印刷机》等1208项行业标准（标准编号、名称、主要内容及起始实施日期见附件1），其中机械行业标准471项，汽车行业标准32项，船舶行业标准70项，航空行业标准111项，化工行业标准137项，冶金行业标准69项，建材行业标准30项，石化行业标准14项，有色金属行业标准6项，轻工行业标准89项，纺织行业标准49项，兵工民品行业标准79项，核行业标准15项，电子行业标准2项，通信行业标准34项。批准《锰硅合金（FeMn68Sil6）》等39项冶金行业标准样品（标准样品目录及成分含量见附件2）。

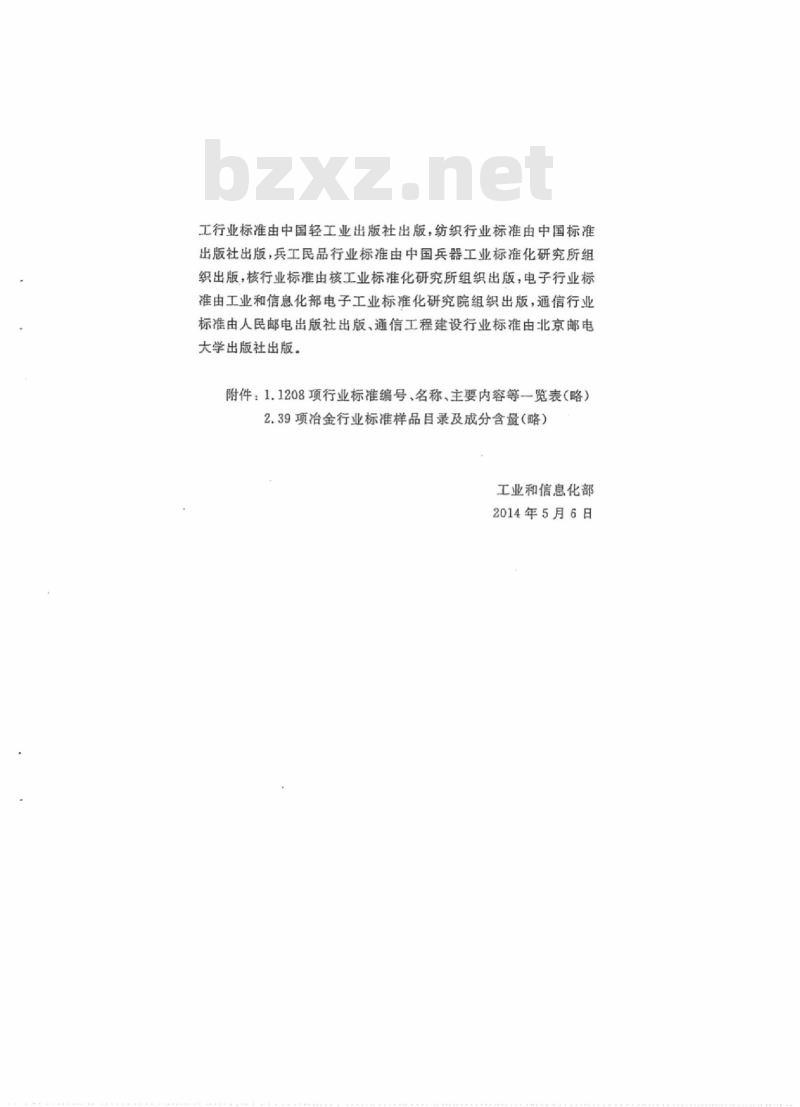

以上机械行业标准由机械工业出版社出版，汽车行业标准及化工，有色金属工程建设行业标准由中国计划出版社出版，船舶行业标准由中国船舶工业综合技术经济研究院组织出版，航空行业标准由中国航空综合技术研究所组织出版，化工行业标准由化工出版社出版，冶金行业标由治金工业出版社出版，建材行业标准由建材工业出版社出版，石化行业标准由中国石化出版社出版，轻工行业标准由中国轻工业出版社出版，纺织行业标准由中国标准出版社出版，兵工民品行业标推由中国兵器工业标化研究所组织出版，核行业标准由核工业标准化研究所组织出版，电子行业标准由工业和信息化部电子工业标准化研究院组织出版，通信行业标准由人民邮电出版社出版、通信工程建设行业标准由北京邮电大学出版社出版。
附件：1.1208项行业标准编号、名称、主要内容等一览表（略）2.39项冶金行业标准样品目录及成分含量（略）工业和信息化部
2014年5月6日
本规范是根据工业和信息化部“关于安排2010年通信工程建设标准编制计划的通知”（工信厅通[2010]47号）的要求，在广泛征求各方意见的基础上，编制《服务器和网关设备抗地震性能检测规范第二部分网关设备》。
本规范的主要内容包括总则、被测设备组成及要求、网关设备的抗地震检测、评估标准等。
本规范中以黑体字标志的1.0.2条、1.0.5条、5.0.1条、5.0.2条为强制性条文，必须严格执行。本规范由工业和信息化部通信发展司负责解释、监督执行。本规范在使用过程中，如有需要补充或修改的内容，请与部通信发展司联系，并将补充或修改意见寄部通信发展司（地址：北京市西长安街13号，邮编：100804）。主编单位：保定泰尔通信设备抗震研究所工业和信息化部电信研究院
主要起草人：石俊杰李明慧吴长虹张崇1
2，术语和符号
被测设备组成及要求
网关设备抗地震技术性能检测
4.1综合接入媒体网关设备
4.2信令网关设备
5评估标准
附录A本规范用词说明
附录B技术性能检测表··
引用标准名录
条文说明
1总则
1.0.1为提高电信网络的抗震防灾能力，保障电信网络的安全性和可靠性，减轻地霆对电信设备的破坏，依据《中华人民共和国防震减灾法》和电信网络抗震防灾有关规定，制定本规范。1.0.2在我国抗震设防烈度7度以上（含7烈度）地区公用电信网中使用的主要电信设备必须经电信设备抗露性能检测合格。1.0.3本规范适用于进人抗震设防烈度为7～9度地区的综合接人媒体网关、信令网关设备抗地震通信技术性能的检测。对于其他类型网关设备的抗震性能检测可参照本规范执行。1.0.4本规范规定了综合接人媒体网关、信令网关设备的抗地霆技术性能检测项目，检测方法，技术指标和评估方法。1.0.5本规范在执行时，被测通信用网关设备的结构抗地震性能应满足YD5083《电信设备抗地震性能检测规范》。1.0.6被测设备还应符合国家、行业主管部门颁发的有关标准和规范。
7本规范与国家有关标准和规范有矛盾时，应以国家标准和1.0.7
规范为准。
英文缩写
英文名称
2术语和符号
Destination Point Code
Internet Protocol
中文名称
目的令点编码
互联网协议
Integrated Service Digital Network综合业务数字网
IDFN User Part
Local AreaNetwork
Media Gateway
Message Transfer Part
MTP3UserAdaptation layer
Signalling System ?
Originating Point Code
ISDN用户部分
局域网
媒体网关
消息传递部分
消息传递部分第
三级用户适配层下载标准就来标准下载网
No.7信令系统
源信令点编码
PublicSwitchedTelephoneNetwork公共电话交换网StreamControl TransportProtocoi 流控传送协议Signaling Gateway
Signalling Point
TimeDivision Multiplex
信令网关
信令点
时分复用
被测设备组成及要求
提交检测的网关设备包括：综合接人媒体网关设备、信令3.0.1
网关设备。
3.0.2被测网关设备包括硬件部分和软件部分。3.0.3被测网关设备应按规格型号满配置。3.0.4厂家在提交检测设备的同时应提供网关设备测试时需要的相关软件、硬件形式的辅助设备。3
网关设备抗地震技术性能检测
4.1综合接入媒体网关设备
4.1.1呼叫处理与控制功能应符合以下要求：1、指标要求
1）网关应能够进行正常的呼叫并释放。2）网关设备应能够根据软交换（媒体网关控制器）的指示，产生并向用户放送各种音源提示及通知音。2.测试方法
1）如图4.1.1连接测试系统。
软交换
(仪表模拟）
（呼叫模拟器）
网关A
IP网络
网关B
图4.1.1媒体网关测试配置图
(呼叫模拟器）
2）在网关与软交换设备之间已经建立关联，网关设备处于业务运行状态，启动呼叫模拟器。3）分别模拟LAN用户、ISDN用户、PSTN用户发起呼叫，保持一段时间后挂机，检查呼叫发起和释放是否正常。4）检查网关设备是否能够根据软交换的指示，产生并向用户放送各种音源提示及通知音。
4.1.2维护和管理功能应符合以下要求：1.指标要求
1）在插入新的用户侧接口板后，媒体网关应能出现新的信息资源。
2）呼叫建立后，断开媒体网关与软交换设备之间的通信链路，话路能被继续保持。
2.测试方法
1）如图4.1.1连接测试系统，在网关与软交换设备之间已经建立关联，网关设备处于业务运行状态。2）在媒体网关上插人新的用户侧接口板，观察媒体网关是否报告出现新的资源。
3）模拟呼叫器发起呼叫并成功后，断开媒体网关与软交换设备之间的通信链路，检查话路应能保持时间为3分钟。4.1.3可靠性测试项目应符合以下要求：1.指标要求
1）主、备电源的切换正常，设备应能自动启用备用电源，并且不影响通信：
2）主、备系统处理器的切换正常，设备应能自动启用备用系统处理器板，并且不影响通信。
3）拔掉设备的接口卡时，设备应能够上报故障信息，重新插入接口卡后，设备应显示故障恢复。4）备份控制卡即刻接手控制任务并成为有效工作状态。2.测试方法
1）整机连接好电源，检查各控制卡，交换卡和接口卡是否插好。
2）启动电源，此时观察媒体网关应处于初始化状态，媒体网关完成自检过程后进入工作状态，媒体网关面板各指示灯工作状态正常。
3）关闭主电源，检查设备能否自动启用备用电源。4）复位主系统处理器板，复位过程中，检查设备是否能自动启用备用系统处理器板，且不影响通信。5.
