【通信行业标准(YD)】 电话机防雷技术要求及测试方法

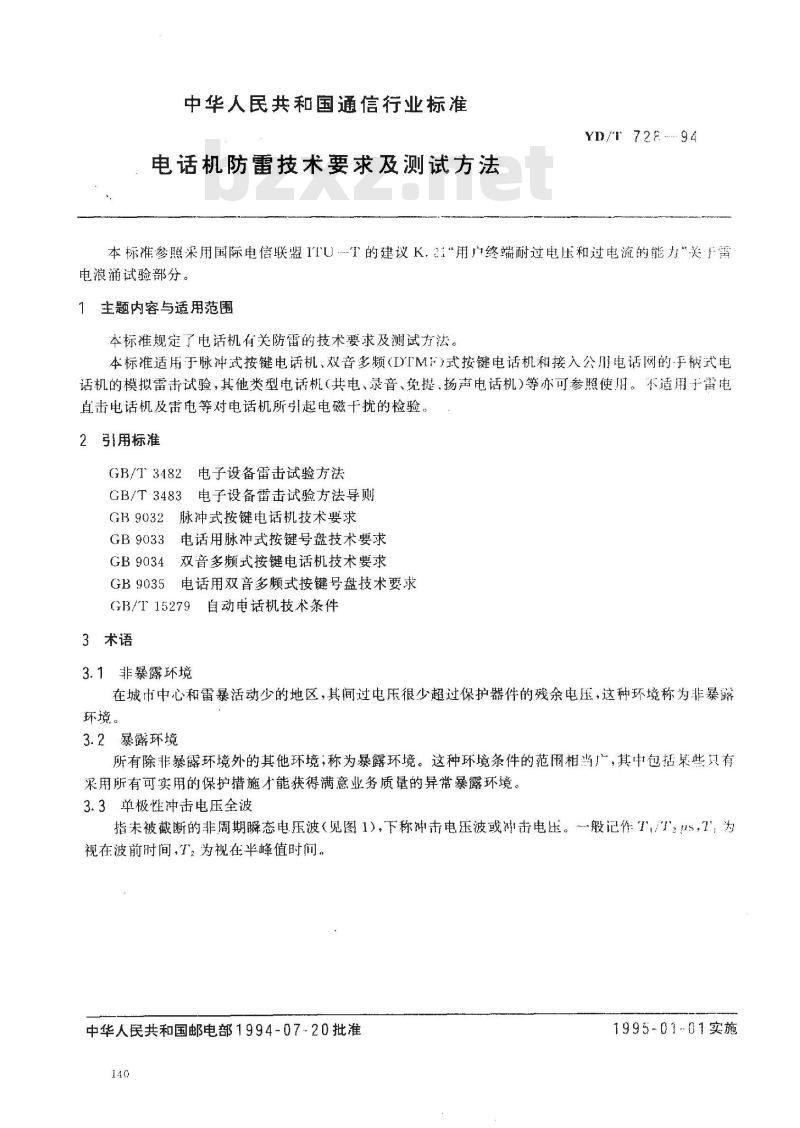

中华人民共和国通信行业标准
电话机防雷技术要求及测试方法YD/T728 .94
本标准参照采用国际电信联盟ITUT的建议K，21用门终端耐过电压和过电流的能力“关士鹭电浪涌试验部分。
1主题内容与适用范围
本标准规定了电话机有关防雷的技术要求及测试方法。本标准适用于脉冲式按键电话机、双音多频(DTMF)式按键电话机和接入公川电话网的-手柄式电话机的模拟雷击试验，其他类型电话机（共电、录音、免提、扬声电话机）等亦可参照使用。不适用于雷电直击电话机及需电等对电话机所引起电磁干扰的检验。2引用标准
GB/T3482电子设备雷击试验方法GB/T3483电子设备雷击试验方法导则GB9032脉冲式按键电话机技术要求GB9033电话用脉冲式按键号盘技术要求双音多频式按键电话机技术要求GB 9034
GB9035电话用双音多频式按键号盘技术要求GB/T15279自动电话机技术条件
3术语
3.1非暴露环境
在城市中心和雷暴活动少的地区，其间过电压很少超过保护器件的残余电压，这种环境称为非暴露环境。
3.2暴露环境
所有除非暴露环境外的其他环境；称为暴露环境。这种环境条件的范围相当广，其中包括某些只有采用所有可实用的保护措施才能获得满意业务质量的异常暴露环境。3.3单极性冲击电压全波

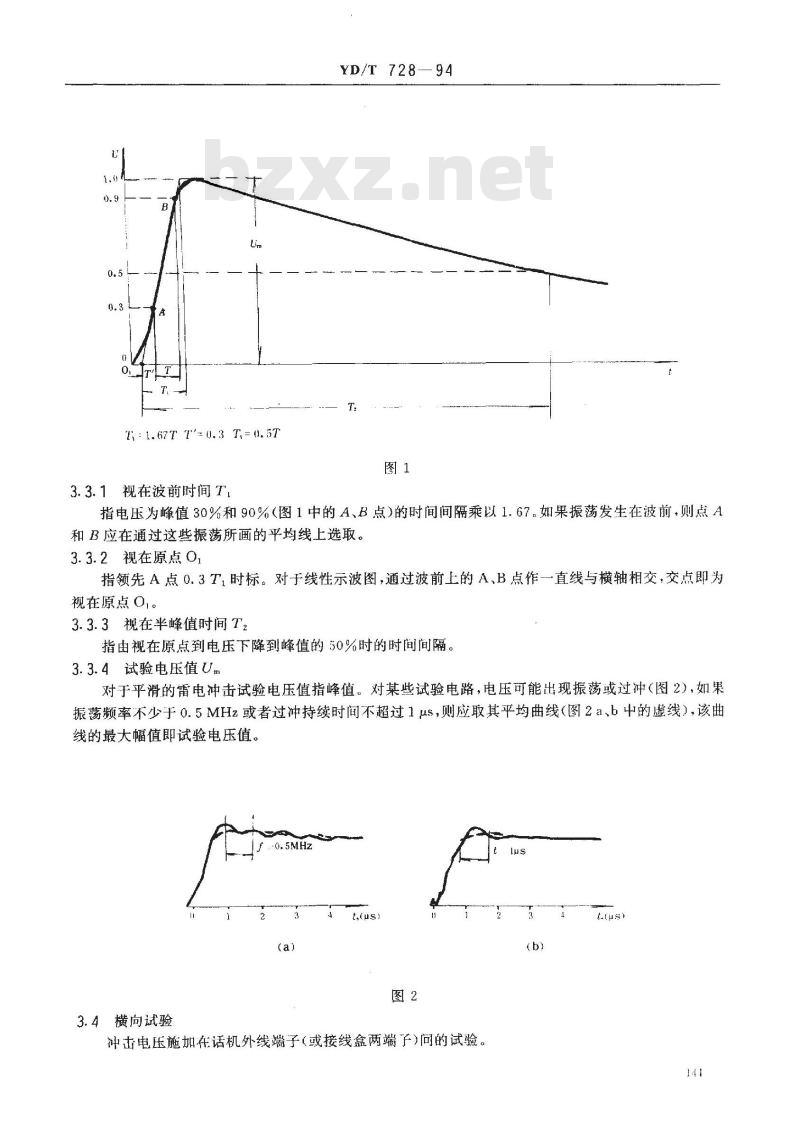

指未被截断的非周期瞬态电乐压波（见图1），下称冲击电压波或冲击电压。般记作TT2uS，T为视在波前时间,T，为视在半峰值时间。中华人民共和国邮电部1994-07-20批准140
1995-01-01实施
T,=1.67T T=0.3 T= 0.5T
3.3.1视在波前时间T1
YD/T 728
指电压为峰值30%和90%（图1中的A、B点）的时间间隔乘以1.67。如果振荡发生在波前，则点A和B应在通过这些振荡所画的平均线上选取。3.3.2视在原点01
指领先A点0.3T，时标。对于线性示波图，通过波前上的A、B点作-一直线与横轴相交，交点即为视在原点O1。
3.3.3视在半峰值时间T2
指由视在原点到电压下降到峰值的50%时的时间间隔。3.3.4试验电压值Um
对于平滑的雷电冲击试验电压值指峰值。对某些试验电路，电压可能出现振荡或过冲（图2），如果振荡频率不少于0.5MHz或者过冲持续时间不超过1us，则应取其平均曲线（图2a、b中的虚线），该曲线的最大幅值即试验电压值。
t,(us)
3.4横向试验
冲击电压施加在话机外线端子(或接线盒两端子)问的试验。(b)
3.5纵向试验
YD/T 728—94

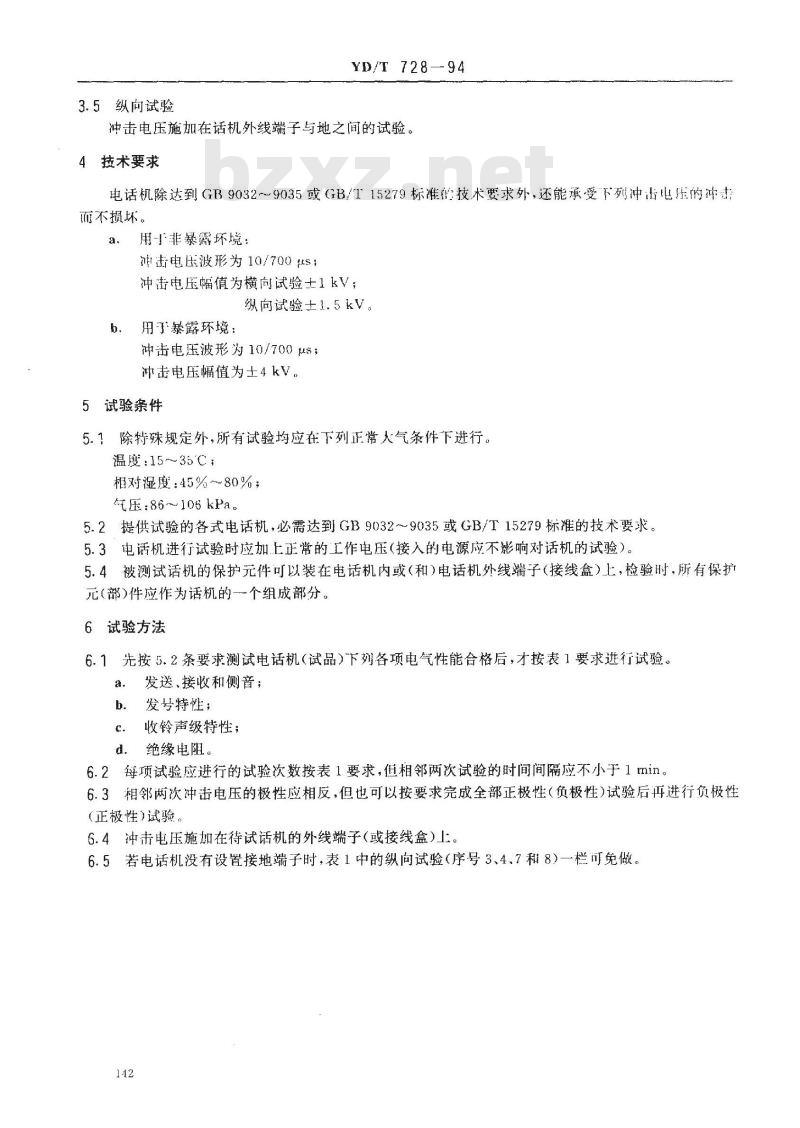

冲击电压施加在话机外线端子与地之间的试验。4技术要求
电话机除达到GB9032～9035或GB/T15279标准的技术要求外，还能承受下列冲出电压的冲击而不损坏。
用→非暴露环境：
冲击电压波形为10/700us：
冲击电压幅值为横向试验士1kV；纵向试验士1.5kV。
用于暴露环境：
冲击电压波形为10/700us；
冲击电压幅值为士4kV，
5试验条件
5.？除特殊规定外，所有试验均应在下列正常大气条件下进行。温度：15~35C；
相对湿度：45%~80%；
压:86～106kPa。
5.2提供试验的各式电话机，必需达到GB9032～~9035或GB/T15279标准的技术要求。5.3电话机进行试验时应加上正常的工作电压（接入的电源应不影响对话机的试验）。5.4被测试话机的保护元件可以装在电话机内或（和）电话机外线端子（接线盒）上，检验时，所有保护元(部)件应作为话机的一个组成部分。6试验方法
6.1先按5.2条要求测试电话机（试品）下列各项电气性能合格后，才按表1要求进行试验。a.
发送、接收和侧音；
发号特性；
收铃声级特性；免费标准下载网bzxz
绝缘电阻。
6.2每项试验应进行的试验次数按表1要求，值相邻两次试验的时间间隔应不小于1rmin。6.3相邻两次冲击电压的极性应相反，但也可以按要求完成全部正极性（负极性）试验后再进行负极性（正极性）试验。
6.4冲击电压施加在待试话机的外线端子（或接线盒）。6.5若电话机没有设置接地端子时，表1中的纵向试验（序号3、4.7稚8）一栏可免做142
试验种类
横向试验
非暴露环境
纵向试验
横向试验
暴露环境
话机状态
纵向试验
YD/T 728--94
试验电路
图6接AI接B
图61接A
图６1接Ｂ
I2接B
B接地
A接地
B接地
图７接ＢA接地
图６接A
图７接A
1a接B
试验电压值
试验次数
正，负极性各下次
正，负极性各5次
1.负极性各次
正、负极性各5次
正、负极性件6次
正、负极性各5次
正、负极性各5次
注：每一种类试验中，电话机挂机状态试验完毕，先检验话机的发送、接收、收铃和发号功能，四项功能都息备时再继续做取机状态的试验，否则可中止该机的试验。R15
注：(）图中：-主电容；R-半峰值电阻：C2---波前电容；R2--波前电阻：R3--防振电阻。
②Ri、R2和R3均为无感电阻。
冲电波
YD/T72894
体放电管
R 2552
电话机外线端了或接线盘
注：对图中馈电桥的要求：E为48士1V，1.分为两组对称线圈，每组直流电阻为200士20，两组线圈串接总电感量应不小于10H(在通以直流90mA条件下用频率为200Hz，电压为1Vrms正弦信号测定）。（下同）电话机外线端子或接线盒
R，15
注：E是电话机外接地端子或接线盒的保护接地。144
电话机外线端于或接线高
YD/T 728-
注：E是电话机外接地端子或接线盒的保护接地。6.6试验用的标称冲击电压波形为10/700μs。94
电站机外线端工战接线盒

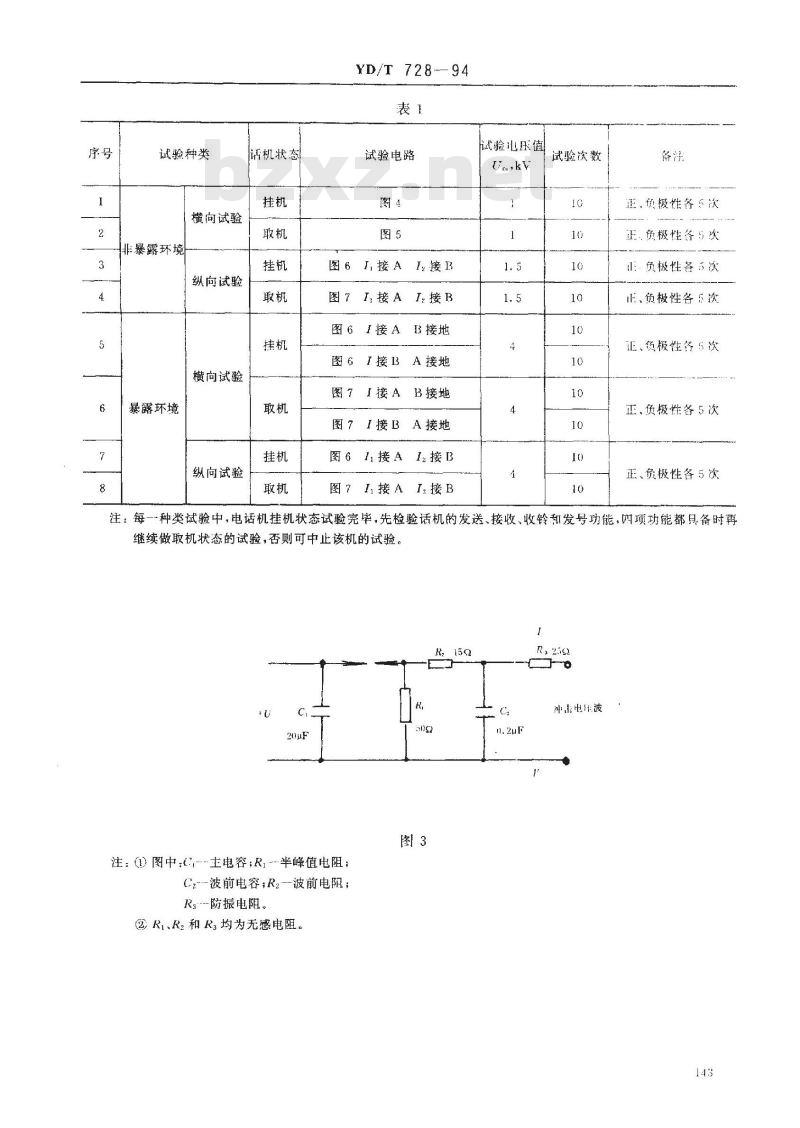

冲击电压波形的产生，推荐如图3所示的冲击电压发生器电路。6.6.1试验波形实测值与标称值之差应在下列范围内：视在波前时间T1：10士15%#s；
视在半峰值时间T2:700±10%μs。b.
6.6.2试验电压值(U.)分别为：
非暴露环境Um：-1士3%kV；
+1±3% kV:
-1.5±3% kV;
+1.5±3%kV。
暴露环境Um：—4±3%kV；
+4±3% kV。

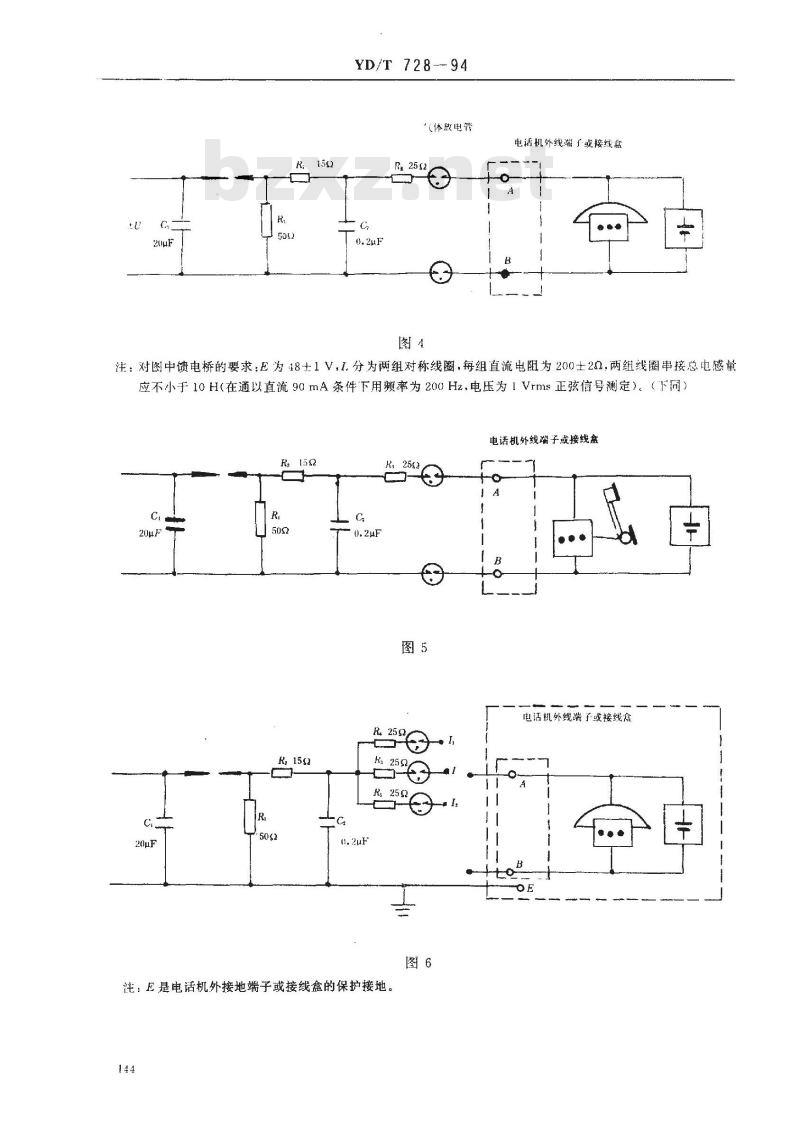

接近峰值的电压波动或振荡，以其单个的波峰的幅值不大于峰值的5%为限度。波前起始部分（峰值的50%以下)的振荡以其单个波峰的幅值不大于峰值的25%为限度。6.7非暴露环境下的试验，按表1中序号1、2、3和4项要求进行，试验电路见图4、图5图6和图7。6.8暴露环境下的试验，按表1中序号5、6（横向试验）和7、8（纵向试验）项要求进行，试验电路见图6和图7。
7检验结果评定
7.1检验的电话机应附上相应部分的电路图和有效的合格证书。7.2全部试验（包括横向试验和纵向试验)完成并经不少于：小时的静态恢复后，检查发送、接收和收铃功能，并按表2和表3测试发号特性。表2
号盘类别
每秒10个脉冲
每秒20个脉冲
脉冲断续比
(1. 3 : 1)~(2. 2 + 1)
脉冲速率,S
由产品标准规定
脉冲数
信号电平
频率偏移
高频群
YD/T 728-94
低频群
--14.5 dBm
2%~～ 12%
5~~—15.5 dBm
频率纽合
7.3被测试话机经非暴露环境和暴露环境条件试验后，符合7.2条要求的定为防雷增强型电话机7.4
被测试话机经非暴露环境条件试验后，符合7.2条要求的定为-般防雷性能合格的电话机。7.5被测试话机经非暴露环境条件试验后，不符合7.2条要求的定为防雷性能不合格电话机。附加说明：
本标准由中华人民共和国邮电部提出。本标准由邮电部电信传输研究所归口。本标准由广东省邮电科学研究所负责起草。本标准主要起草人罗学勤。
