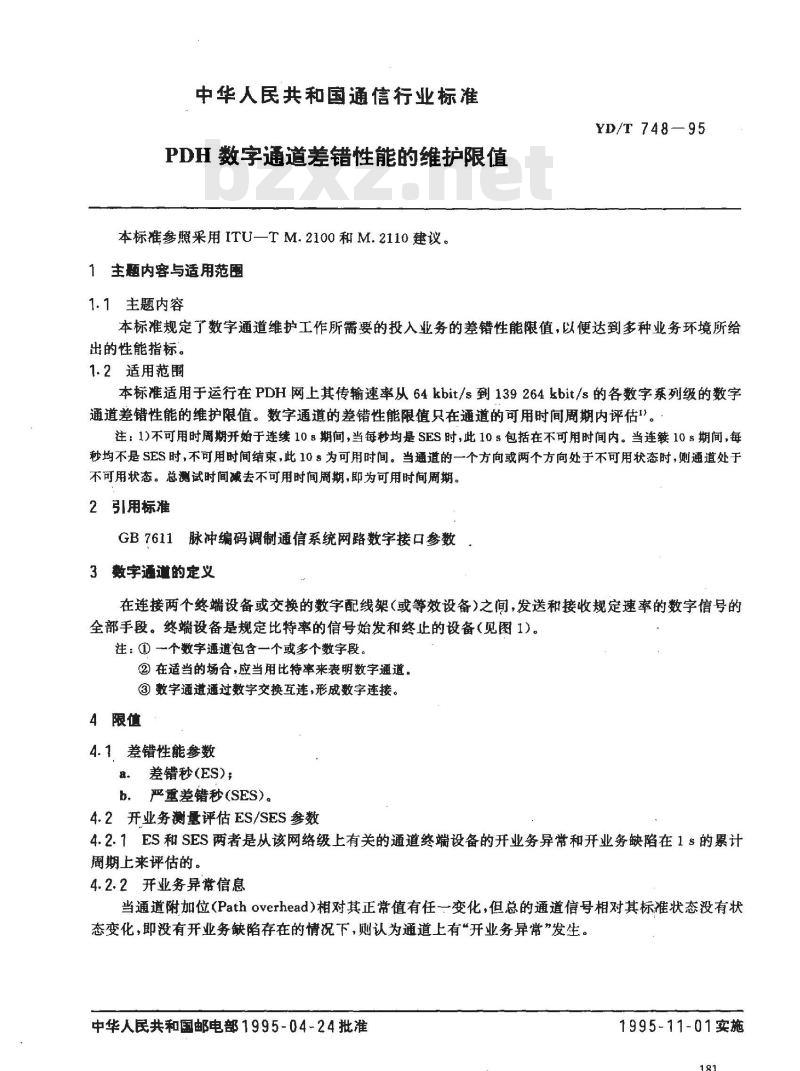

【通信行业标准(YD)】 PDH数字通道差错性能的维护限值

中华人民共和国通信行业标准
PDH数字通道差错性能的维护限值本标准参照采用ITU一T M.2100和 M.2110建议。1主题内容与适用范围
1.1主题内容
YD/T 748—95
本标准规定了数字通道维护工作所需要的投入业务的差错性能限值，以便达到多种业务环境所给出的性能指标。
1.2适用范围
本标准适用于运行在PDH网上其传输速率从64kbit/s到139264kbit/s的各数字系列级的数字通道差错性能的维护限值。数字通道的差错性能限值只在通道的可用时间周期内评估。注：1)不可用时周期开始于连续10s期间，当每秒均是SES时，此10s包括在不可用时间内。当连续10s期间，每秒均不是SES时，不可用时间结束，此10s为可用时间。当通道的一个方向或两个方向处于不可用状态时，则通道处于不可用状态。总测试时间减去不可用时间周期，即为可用时间周期。2引用标准
GB7611脉冲编码调制通信系统网路数字接口参数3数宇通道的定义

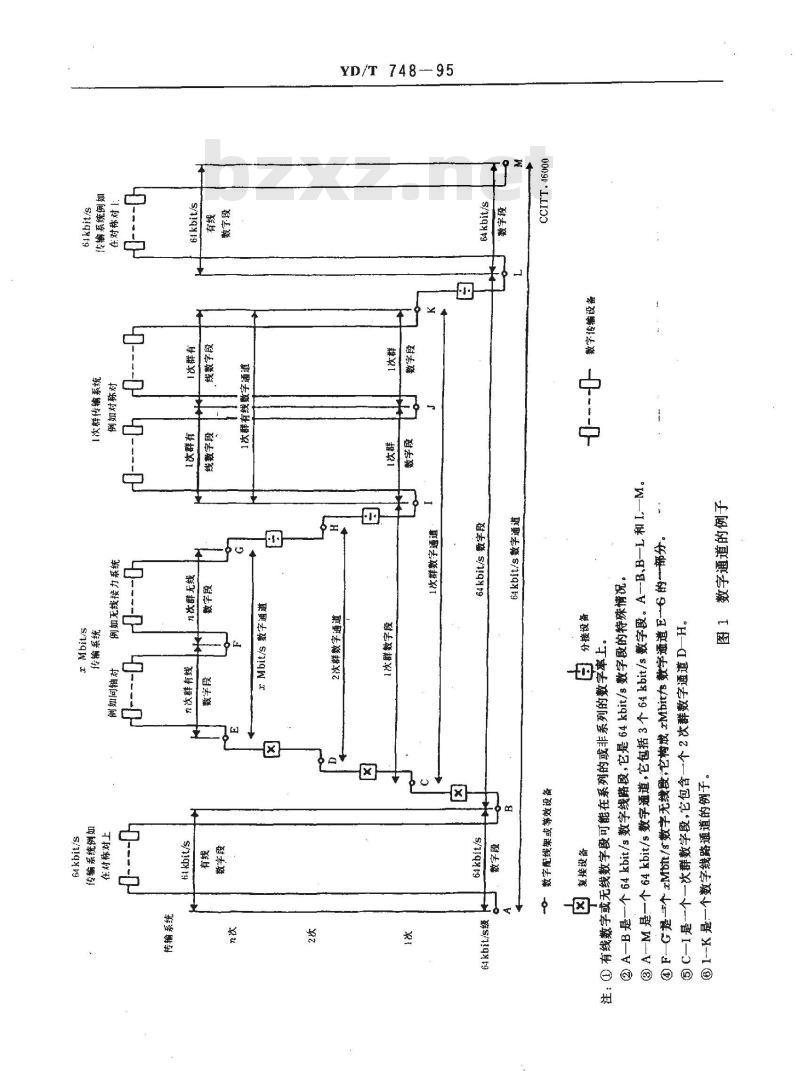

在连接两个终端设备或交换的数字配线架（或等效设备）之间，发送和接收规定速率的数字信号的全部手段。终端设备是规定比特率的信号始发和终止的设备（见图1）。注：①一个数字通道包含一个或多个数字段。②在适当的场合，应当用比特率来表明数字通道。③数字通道通过数字交换互连，形成数字连接。4限值
4.1差错性能参数
a.差错秒(ES);
b，严重差错秒(SES)。
4.2开业务测量评估ES/SES参数
4.2.1ES和SES两者是从该网络级上有关的通道终端设备的开业务异常和开业务缺陷在1s的累计周期上来评估的。
4.2.2开业务异常信息
当通道附加位748--95
甜志球
大蝶游
本球解
大 S/31
%费”
循大燥

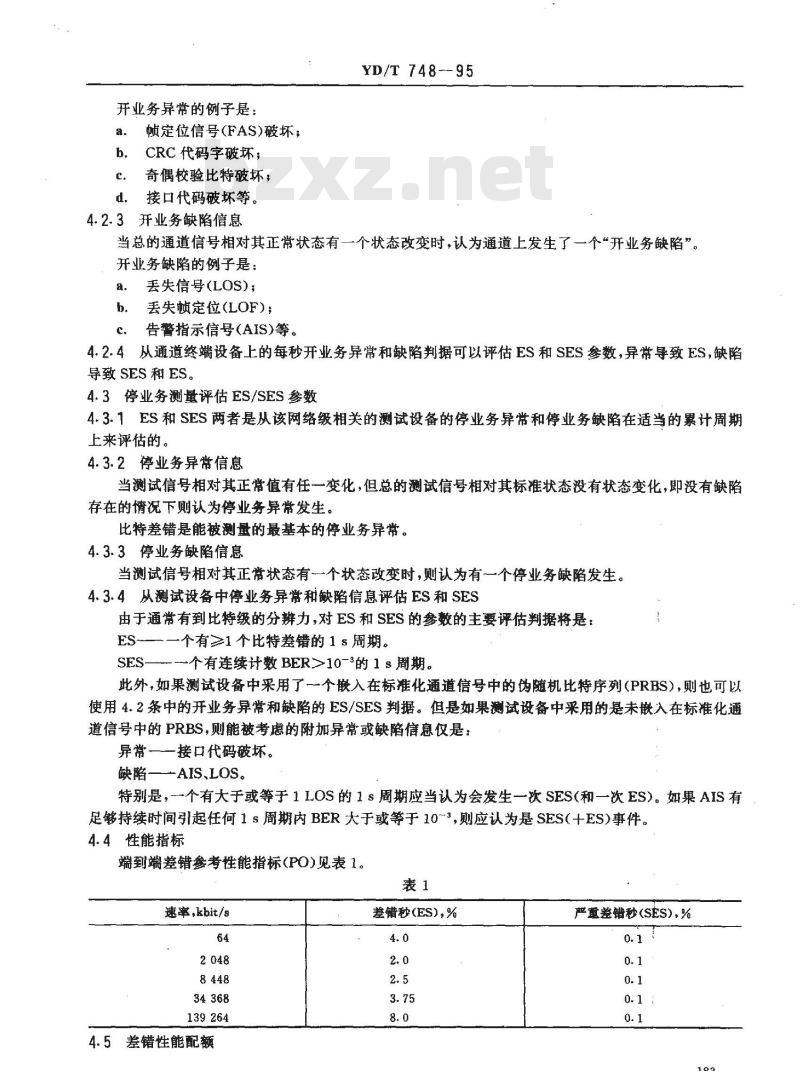

开业务异常的例子是：
慎定位信号（FAS)破坏；
CRC代码字破坏；
奇偶校验比特破坏；
接口代码破坏等。
4.2.3开业务缺陷信息
YD/T 748--95
当总的通道信号相对其正常状态有一个状态改变时，认为通道上发生了一个“开业务缺陷”。开业务缺陷的例子是：
a．丢失信号(LOS)；
b．丢失顿定位（LOF）；
C．告警指示信号（AIS)等。
4.2.4从通道终端设备上的每秒开业务异常和缺陷判据可以评估ES和SES参数，异常导致ES，缺陷导致 SES 和 ES。
4.3停业务测量评估ES/SES参数
4.3.1ES和SES两者是从该网络级相关的测试设备的停业务异常和停业务缺陷在适当的累计周期上来评估的。
4.3.2停业务异常信息
当测试信号相对其正常值有任一变化，但总的测试信号相对其标准状态没有状态变化，即没有缺陷存在的情况下则认为停业务异常发生。比特差错是能被测量的最基本的停业务异常。4.3.3停业务缺陷信息
当测试信号相对其正常状态有一个状态改变时，则认为有一个停业务缺陷发生。4.3.4从测试设备中停业务异常和缺陷信息评估ES和SES由于通常有到比特级的分辨力,对ES和 SES的参数的主要评估判据将是ES-
一个有≥1个比特差错的1s周期。个有连续计数BER>10-3的1s周期。此外，如果测试设备中采用了一个嵌入在标准化通道信号中的伪随机比特序列（PRBS），则也可以使用4.2条中的开业务异常和缺陷的ES/SES判据。但是如果测试设备中采用的是未嵌入在标准化通道信号中的PRBS，则能被考虑的附加异常或缺陷信息仅是：异常一一接口代码破坏。
缺陷—AIS、LOS。
特别是，一个有大于或等于1LOS的1s周期应当认为会发生一次SES（和一次ES)。如果AIS有足够持续时间引起任何1s周期内BER大于或等于10~3,则应认为是SES(+ES)事件。4.4性能指标
端到端差错参考性能指标(PO)见表1。表1
速率,kbit /s
139264
4.5差错性能配额
差错秘(ES)，%
严重差错秒(SES)，%
YD/T748—95

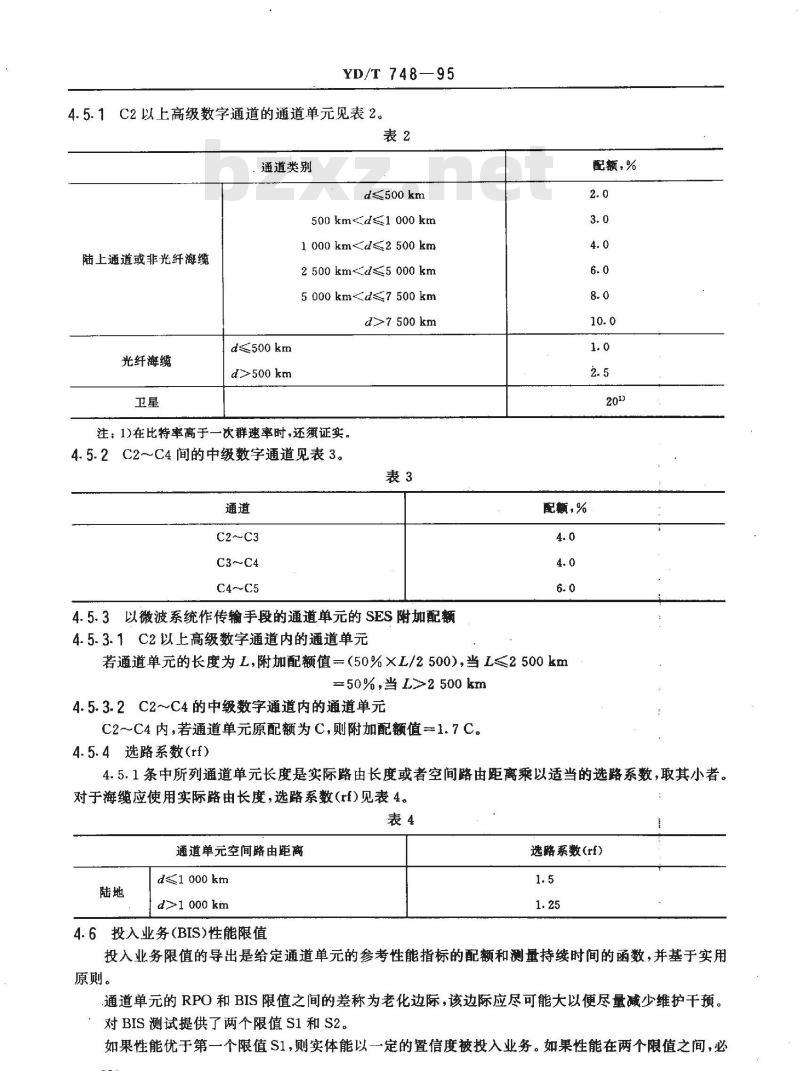

4.5.1C2以上高级数字通道的通道单元见表2。表2
通道类别
d≤500km
500 km陆上通道或非光纤海缆
光纤海缆
d≤500km
d>500km
1000km2500km5 000 kmd>7500 km
注：1)在比特率高于一次群速率时，还须证实4.5.2C2～C4间的中级数字通道见表3。表3此内容来自标准下载网
C2～C3
C4～C5
4.5.3以微波系统作传输手段的通道单元的SES附加配额4.5.3.1C2以上高级数字通道内的通道单元配额，%
配额，%
若通道单元的长度为L，附加配额值一（50%×L/2500），当L≤2500km=50%,当L>2500km
4.5.3.2C2～~C4的中级数字通道内的通道单元C2~～C4内，若通道单元原配额为C，则附加配额值=1.7C4.5.4选路系数（rf）
4.5.1条中所列通道单元长度是实际路由长度或者空间路由距离乘以适当的选路系数，取其小者。对于海缆应使用实际路由长度，选路系数（rf)见表4。表4
通道单元空间路由距商
d≤1000km
d>1 000 kim
4.6投入业务(BIS)性能限值
选路系数(rf)
投入业务限值的导出是给定通道单元的参考性能指标的配额和测量持续时间的函数，并基于实用原则。
.通道单元的RPO和BIS限值之间的差称为老化边际，该边际应尽可能大以便尽量减少维护干预。对BIS测试提供了两个限值S1和S2。如果性能优于第一个限值S1，则实体能以一定的置信度被投入业务。如果性能在两个限值之间，必184
YD/T 74895

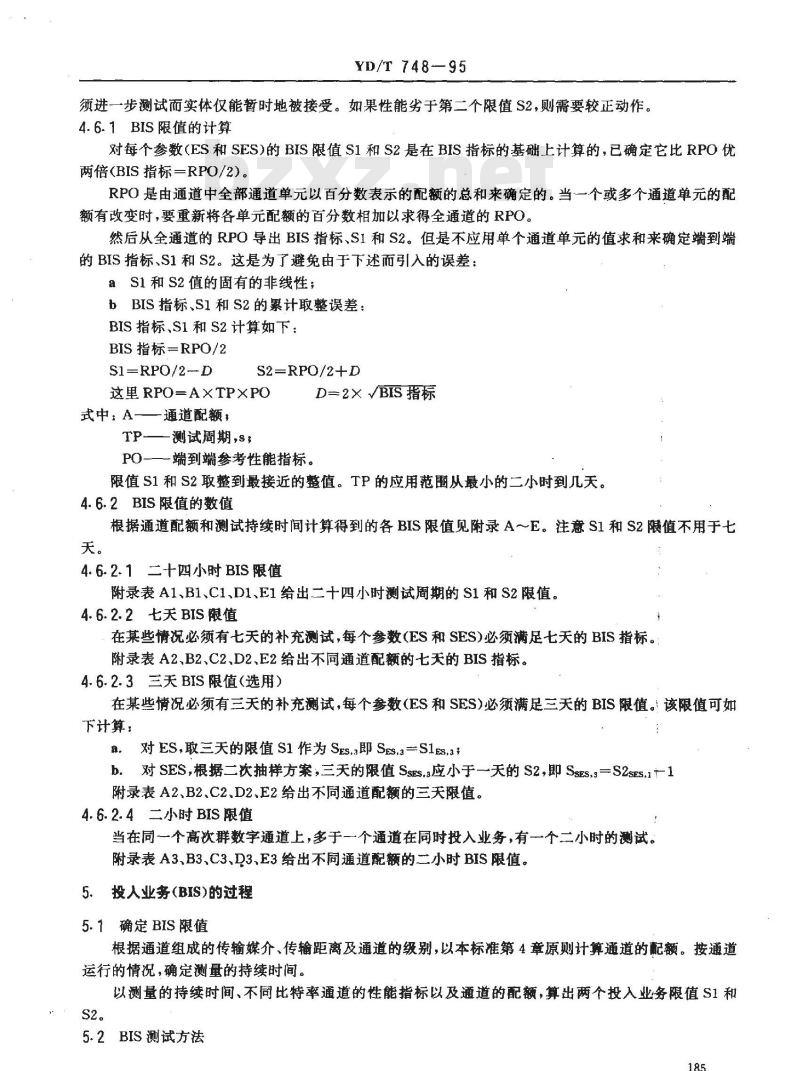

须进一步测试而实体仅能暂时地被接受。如果性能劣于第二个限值S2，则需要较正动作。4.6.1BIS限值的计算
对每个参数（ES和SES)的BIS限值S1和S2是在BIS指标的基础上计算的，已确定它比RPO优两倍（BIS指标RPO/2)。
RPO是由通道中全部通道单元以百分数表示的配额的总和来确定的。当一个或多个通道单元的配额有改变时，要重新将各单元配额的百分数相加以求得全通道的RPO。然后从全通道的RPO导出BIS指标、S1和S2。但是不应用单个通道单元的值求和来确定端到端的BIS指标、S1和S2。这是为了避免由于下述而引入的误差：aS1和S2值的固有的非线性；
bBIS指标、S1和 S2的累计取整误差：BIS 指标、S1 和 S2 计算如下：BIS指标=RPO/2
S1=RPO/2-D
S2=RPO/2+D
这里 RPO=A×TP×PO
式中：A通道配额，
TP测试周期,s,
PO-—-端到端参考性能指标。
D=2×/BIS指标
限值S1和S2取整到最接近的整值。TP的应用范围从最小的二小时到几天。4.6.2BIS限值的数值
根据通道配额和测试持续时间计算得到的各BIS限值见附录A～E。注意S1和S2限值不用于七天。
4.6.2.1二十四小时BIS限值
附录表 A1、B1、C1、D1、E1给出二十四小时测试周期的 S1 和 S2限值。4.6.2.2七天BIS限值
在革些情况必须有七天的补充测试，每个参数(ES和SES)必须满足七天的BIS指标。附录表A2、B2、C2、D2、E2给出不同通道配额的七天的BIS指标。4.6.2.3三天BIS限值（选用）
在某些情况必须有三天的补充测试，每个参数（ES和SES)必须满足三天的BIS限值。该限值可如下计算：
对ES，取三天的限值S1作为SEsa即SEs.3=S1Es,33a.
b，对 SES,根据二次抽样方案,三天的限值 SsES.3应小于一天的 S2,即 SsES,s一S2sES,1一1附录表A2、B2、C2、D2、E2给出不同通道配额的三天限值。4.6.2.4二小时BIS限值
当在同一个高次群数字通道上，多于一个通道在同时投入业务，有一个二小时的测试。附录表A3、B3、C3、D3、E3给出不同通道配额的二小时BIS限值。5．投人业务(BIS)的过程
5.1确定BIS限值
根据通道组成的传输媒介、传输距离及通道的级别，以本标准第4章原则计算通道的配额。按通道运行的情况，确定测量的持续时间。以测量的持续时间、不同比特率通道的性能指标以及通道的配额，算出两个投入业务限值S1和S2。
5.2BIS测试方法
YD/T748—95
投入业务测试是在通道终点间采用符合GB7611标准的伪随机序列（PRBS)的测量仪器进行停业务测量。
测试可采用对测或环测。环測时只在一端需要测试仪器，另一端置成环回（在配线架上将输出连到输入）。当以环回方式进行测量时，BIS各参数的指标（限值）只按一个方向的距离考虑。若环测失败，则可按对测方式重新测量，对测仍失败者应查找原因。测量中应排除电源及局站设备对测量仪器的影响。5.3BIS测试步骤
第1步：初始测量周期为十五分钟，在此周期内应当没有差错和不可用事件\，然后投入第2步测试。若在此周期内观察到任何事件，则须重复本步骤多至2次。如果第三次（最后一次）测试周期内仍观察到一些事件，则须查明原因，清除故障。十五分钟差错性能的快速测试，目的在于确定是否可能进行第2步的测试，而不保证通道能否满足BIS限值。
第2步：第1步通过之后，再进行连续二十四小时时间周期的测试。在二十四小时测试周期结束时,将所测的ES和SES的事件与BIS限值的S1和S2相比较。若在BIS测试期间的任何时刻发生不可用事件1，应当查明原因，重新安排新的BIS测试。注：1)不可用时间周期开始于连续10期间，当每秒均是SES时，此10s包括在不可用时间内。当连续10s期闻，每秒均不是SES时，不可用时间结束，此10s为可用时间。当通道的一个方向或两个方向处于不可用状态时，则通道处于不可用状态，即出现不可用事件。5.3.1在运行期间无ISM（开业务监测）的各通道投入业务在完成第2步测试结束时，以二十四小时的BIS限值S1与S2(见附录表A1.B1C1、D1、E1)验收通道。其中可能出现下述情况：a.若ES和SES两者均小于或等于它们各自的S1，则该通道被接受并投入业务。b.若ES或SES（或两者）大于等于它们各自的S2，则该通道不能被接受，并暂不投入业务。查明原因清除故障。
c.若ES或SES（或两者）大于它们各自的S1并小于各自的S2，则通道暂时被接受或再测试。再测可延长至三天（包括第一天的测试）。当三天所测的ES和SES均不超出三天的BIS限值时，通道被接受，否则暂不投入业务（详见附录表A2、B2、C2、D2、E2）。5.3.2在运行期间具有ISM（开业务监测）的各通道投人业务必须完成BIS测试的上述的两个步骤，在第2步结束时，可能出现下述情况：a。若ES和SES两者均小于或等于它们各自的S1值时，则该通道被接受，投入业务并进入正常的ISM维护方式。
b．若ES和SES（或两者）大于或等于它们各自的S2值时，则该通道被拒绝接受并进入故障定位的ISM维护方式。
c.若ES或SES(或两者)大于各自的S1值，但均小于各自的S2值，则该通道暂时被接受并采用ISM方式进行延长七天的BIS测试周期（包括第一天的测试）。七天的ISM测试仅限于具有ISM功能，并已检出第二步的二十四小时测试结果为边界性能的通道。七天的ISM测试结果应不超出七天的投入业务限值（详见附录表A2、B2、C2、D2、E2)则通道被接受并投入业务，否则暂不投入业务进入故障定位的ISM维护方式。
5.4在同一一高群数字通道上，同时将多个通道投入业务5.4.1在未投入业务的每个高于一次群速率的高次群通道。最先投入业务的高次群数字通道的支路应测试二十四小时。b。其余高次群支路应测试二小时。投入业务限值见附录表A3、B3、C3、D3、E3。c.
每个高次群的最先投入业务的一次群速率的数字通道，不论是否有ISM均应测试二十四小时。
YD/T74895
d。其余的一次群通道，每个通道应测试十五分钟。这些支路可按串联环路方式连接，并同时测试十五分钟。其BIS限值仍按一个传输方向距离的十五分钟的BIS限值衡量，即在十五分钟的测量周期内，应当没有差错和不可用事件。e。上述b、d 中凡首次测试未达到接受限值的通道，均应进行二十四小时的BIS测试。注：串联环路方式连接时，多支路串接后其抖动指标应满足GB7611的要求。5.4.2在具有共同位于通道终点的已投入业务的高次群通道上，多个次群通道的投入业务a.若具有ISM功能，各支路均测试十五分钟或将它们串联环回测试十五分钟，其BIS限值仍按一条支路一个传输方向的十五分钟限值衡量，即在十五分钟的测量周期内，应当设有差错和不可用事件。
b.若无ISM功能，则第一条支路测试二十四小时，其余各支路测十五分钟或将它们串联环回测试十五分钟，其BIS限值仍按一条支路一个传输方向的十五分钟限值衡量。注：串联环回时，多支路串接后其抖动指标应满足GB 7611的要求。187
通道配额
YD/T748-95
64kbit/s的投人业务（BIS）性能限值（补充件）
测试周期为1d的BIS限值（64kbit/s）ES(4%)
SES(0.1%)
通道配额
YD/T748—95
2测试周期为3d和7d的BIS限值（64kbit/s）表A2
ES(3d)
SES(3d)
ES(7d)
SES(7d)
YD/T748—95
表A3测试周期为2h的BIS限值（64kbit/s）SES(0.1%)
ES(4%)
通道配额
通道配额
YD/T748-95
附录B
2048kbit/s的投入业务（BIS）性能限值（补充件）
测试周期为1d的BIS限值（2048kbit/s）表B1
ES(2%)
SES(0.1%)
·BISO
通道配额
YD/T74895
表B2测试周期为3d和7d的BIS限值（2048kbit/s）ES=2%
ES(3d)
SES(3d)
ES(7d)
SES(7d)
