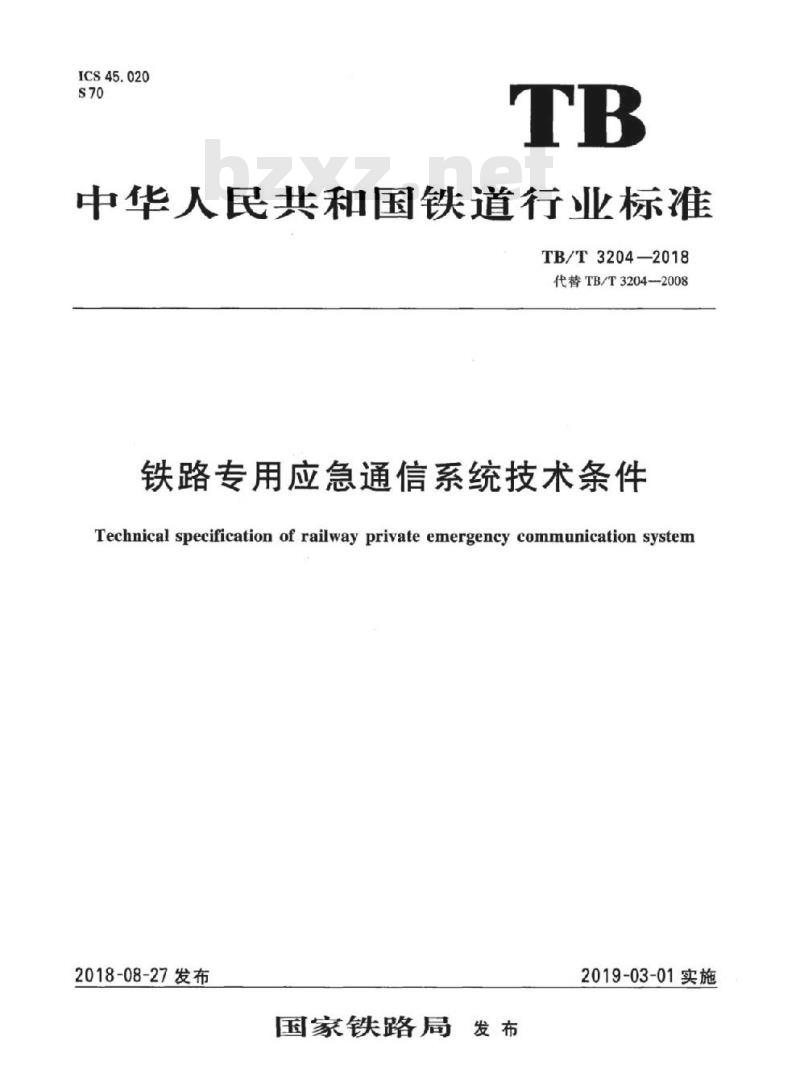

【TB铁路运输标准】 铁路专用应急通信系统技术条件

ICS45.020
中华人民共和国铁道行业标准
TB/T3204-2018
代替TB/T3204—-2008
铁路专用应急通信系统技术条件Technical specification of railway private emergency communication system2018-08-27发布
国家铁路局
2019-03-01实施

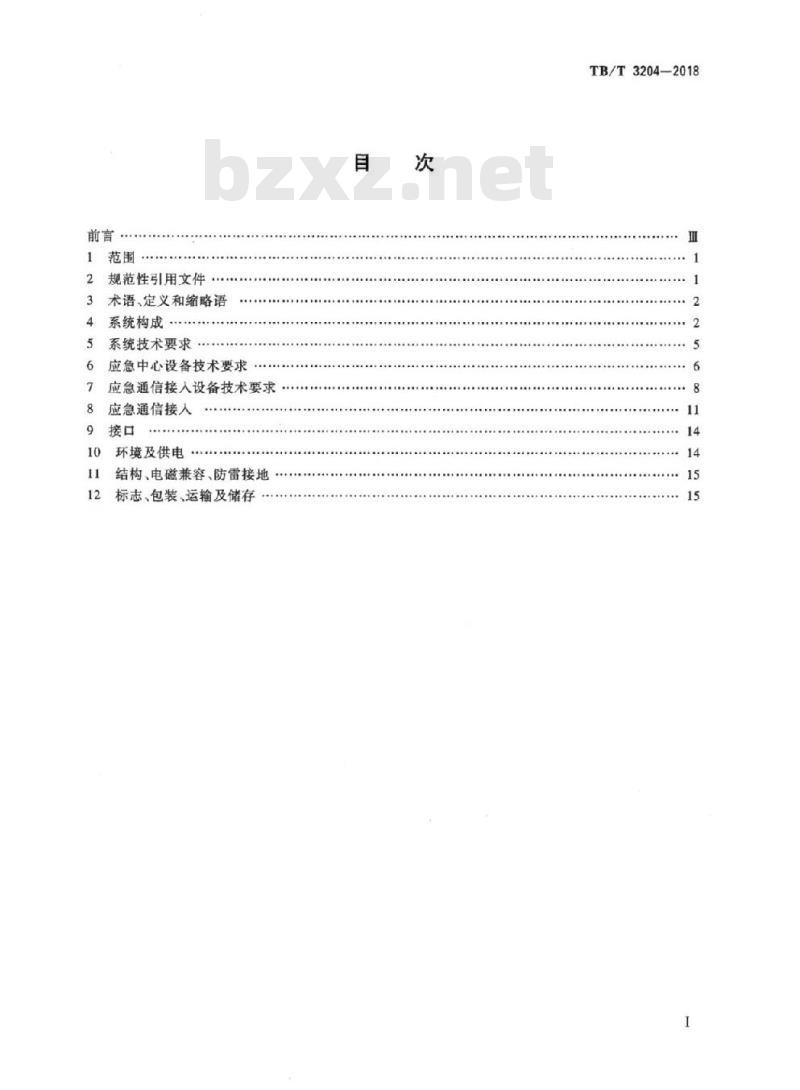

规范性引用文件…
术语、定义和缩略语
系统构成.
系统技术要求
.............
应急中心设备技术要求
应急通信接入设备技术要求
应急通信接人
环境及供电
结构、电磁兼容、防雷接地
标志、包装、运输及储存
TB/T3204—2018

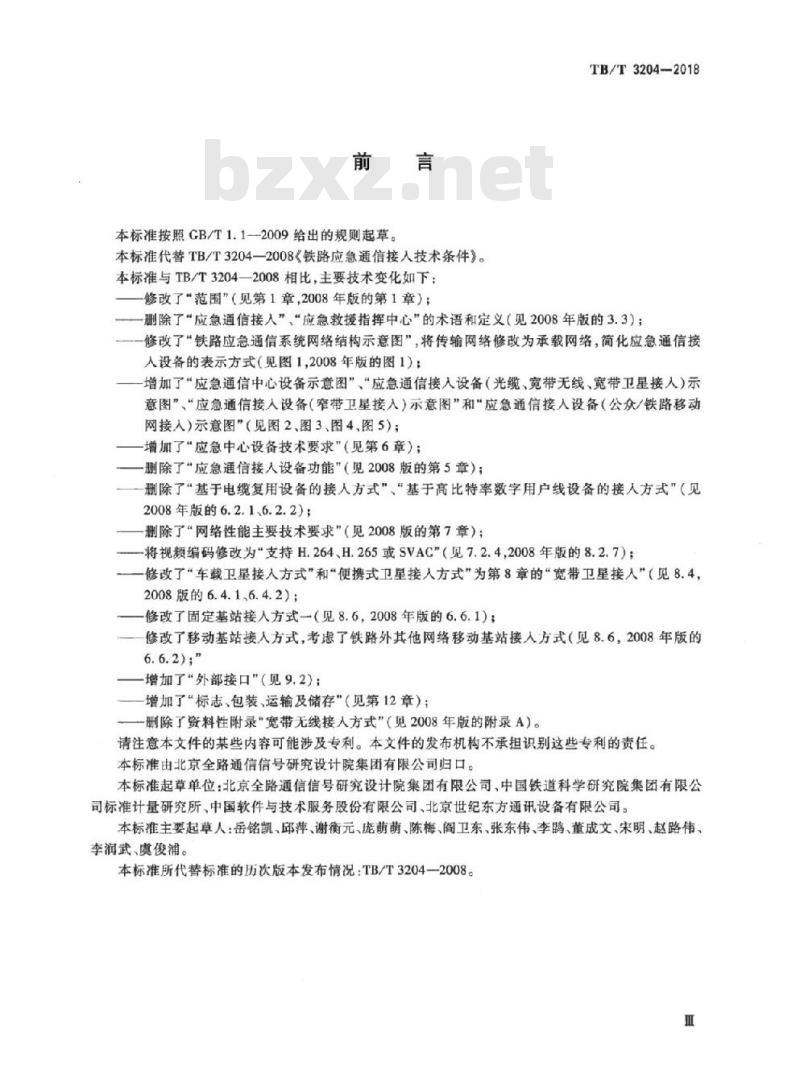

本标准按照GB/T1.1-2009给出的规则起草。本标准代替TB/T3204—2008《铁路应急通信接入技术条件》。本标准与TB/T3204—2008相比，主要技术变化如下：修改了“范围”（见第1章，2008年版的第1章）；TB/T3204-2018
删除了“应急通信接入”、“应急救援指挥中心”的术语和定义（见2008年版的3.3）；修改了“铁路应急通信系统网络结构示意图”，将传输网络修改为承载网络，简化应急通信接人设备的表示方式（见图1,2008年版的图1）；增加了“应急通信中心设备示意图”、“应急通信接人设备（光缆、宽带无线、宽带卫星接人）示意图”、“应急通信接人设备（窄带卫星接入）示意图”和“应急通信接人设备（公众/铁路移动网接入）示意图”（见图2、图3、图4、图5）：增加了“应急中心设备技术要求”（见第6章）；删除了“应急通信接入设备功能”（见2008版的第5章）；删除了“基于电缆复用设备的接人方式”、“基于高比特率数字用户线设备的接人方式”（见2008年版的6.2.1、6.2.2）；
删除了“网络性能主要技术要求”（见2008版的第7章）；一将视频编码修改为支持H.264、H.265或SVAC”（见7.2.4,2008年版的8.2.7）；修改了“车载卫星接人方式”和“便携式卫星接人方式”为第8章的“宽带卫星接人”（见8.4，2008版的6.4.1,6.4.2)；
修改了固定基站接入方式一（见8.6，2008年版的6.6.1)；修改了移动基站接人方式，考虑了铁路外其他网络移动基站接人方式（见8.6，2008年版的6.6.2);\
增加了“外部接口”（见9.2)；增加了“标志、包装、运输及储存”（见第12章）；一一删除了资料性附录“宽带无线接人方式”（见2008年版的附录A）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由北京全路通信信号研究设计院集团有限公司归口。本标准起草单位：北京全路通信信号研究设计院集团有限公司、中国铁道科学研究院集团有限公司标准计量研究所、中国软件与技术服务股份有限公司、北京世纪东方通讯设备有限公司。本标准主要起草人：岳铭凯、邱萍、谢衡元、庞萌萌、陈梅、阎卫东、张东伟、李鹃、董成文、宋明、赵路伟、李润武、虞俊浦。

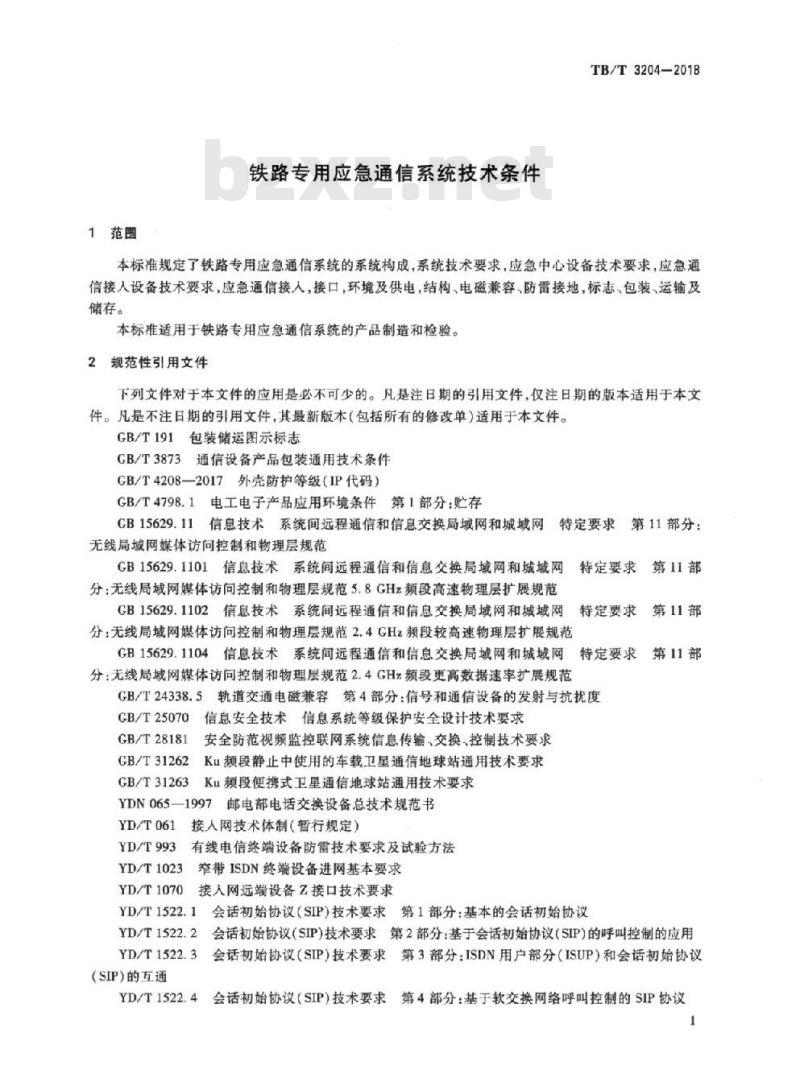

本标准所代替标准的历次版本发布情况：TB/T3204—2008。1范围
铁路专用应急通信系统技术条件TB/T3204-2018
本标准规定了铁路专用应急通信系统的系统构成，系统技术要求，应急中心设备技术要求，应急通信接人设备技术要求，应急通信接人，接口，环境及供电，结构、电磁兼容、防雷接地，标志、包装、运输及储存。
本标准适用于铁路专用应急通信系统的产品制造和检验。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB/T3873通信设备产品包装通用技术条件GB/T4208一2017外壳防护等级（IP代码）GB/T4798.1电工电子产品应用环境条件第1部分：贮存CB15629.11信息技术系统间远程通信和信息交换局域网和城域网特定要求第11部分：无线局域网媒体访问控制和物理层规范GB15629.1101信息技术系统间远程通信和信息交换局域网和城域网特定要求第11部
分：无线局域网媒体访问控制和物理层规范5.8GHz频段高速物理层扩展规范CB15629.1102信息技术系统间远程通信和信息交换局域网和城域网特定要求分：无线局域网媒体访问控制和物理层规范2.4GH2z频段较高速物理层扩展规范第11部
GB15629.1104信息技术系统间远程通信和信息交换局域网和城域网特定要求第11部
分：无线局域网媒体访问控制和物理层规范2.4GHz频段更高数据速率扩展规范GB/T24338.5
轨道交通电磁兼容第4部分：信号和通信设备的发射与抗扰度CB/T25070
信息安全技术信息系统等级保护安全设计技术要求GB/T28181
GB/T31262
CB/T31263
安全防范视频监控联网系统信息传输、交换，控制技术要求Ku频段静止中使用的车载卫星通信地球站通用技术要求Ku频段便携式卫星通信地球站通用技术要求YDN065-—1997邮电部电话交换设备总技术规范书接人网技术体制（暂行规定）
YD/T061
YD/T993
有线电信终端设备防雷技术要求及试验方法3窄带ISDN终端设备进网基本要求YD/T1023
YD/T1070
接入网远端设备Z接口技术要求
YD/T1522.1
会话初始协议（SIP)技术要求第1部分：基本的会话初始协议YD/T1522.2
YD/T1522.3
（SIP）的互通
会话初始协议（SIP)技术要求第2部分：基于会话初始协议（SIP）的呼叫控制的应用会话初始协议（SIP）技术要求第3部分：ISDN用户部分（ISUP）和会话初始协议YD/T1522.4会话初始协议（SIP）技术要求第4部分：基于软交换网络呼叫控制的SIP协议1
TB/T3204-2018

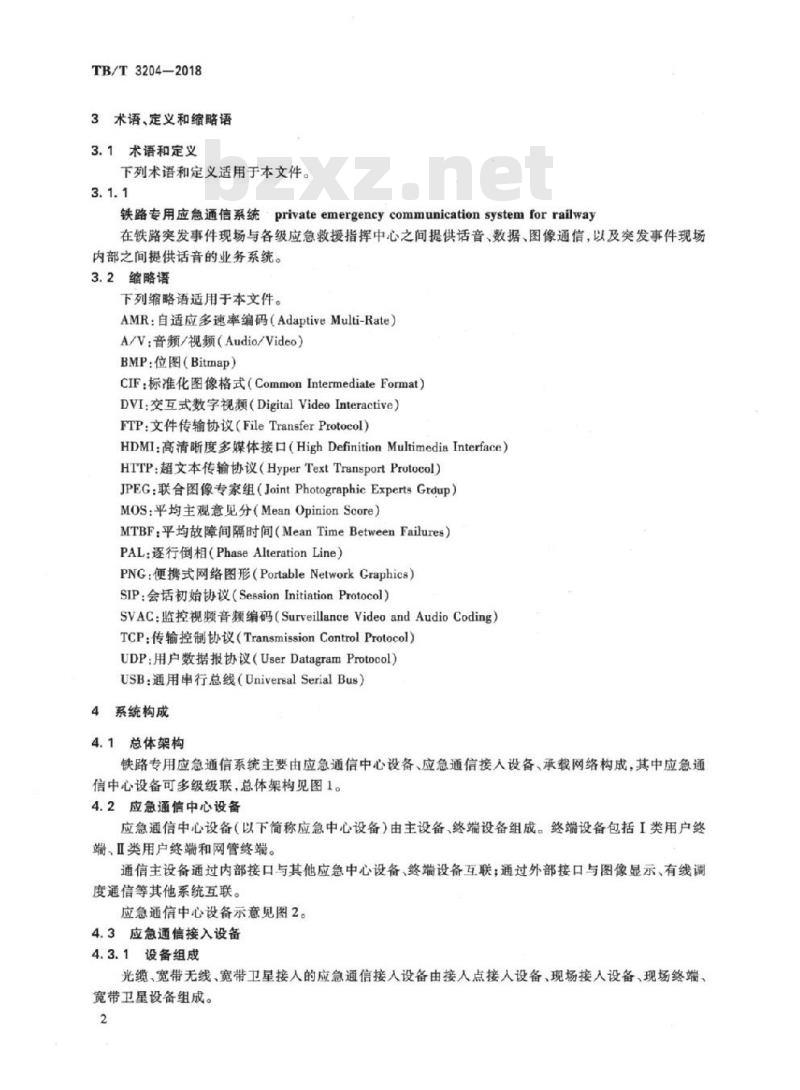

3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
铁路专用应急通信系统privateemergencycommunicationsystemforrailway在铁路突发事件现场与各级应急救援指挥中心之间提供话音、数据、图像通信，以及突发事件现场内部之间提供话音的业务系统。3.2缩略语
下列缩略语适用于本文件。
AMR：自适应多速率编码（AdaptiveMulti-Rate）A/V：音频/视频（Audio/Video）BMP：位图（Bitmap）
CIF：标准化图像格式（CommonIntermediateFormat）DVI：交互式数字视频（DigitalVideoInteractive）FTP：文件传输协议（FileTransferProtocol）HDMI：高清晰度多媒体接口（HighDefinitionMultimediaInterface）HTTP：超文本传输协议（HyperTextTransportProtocol)JPEG：联合图像专家组（JointPhotographieExpertsGrdup）MOS：平均主观意见分（MeanOpinionScore）MTBF：平均故障间隔时间（MeanTimeBetweenFailures）PAL：逐行倒相（PhaseAlterationLine）PNG：便携式网络图形（PortableNetworkGraphics）SIP：会话初始协议（SessionInitiationProtocol）SVAC：监控视频音频编码（SurveillanceVideoandAudioCoding）TCP：传输控制协议（TransmissionControlProtocol）UDP：用户数据报协议（UserDatagramProtocol）USB：通用申行总线（UniversalSerialBus）4系统构成
4.1总体架构
铁路专用应急通信系统主要由应急通信中心设备、应急通信接人设备、承载网络构成，其中应急通信中心设备可多级级联，总体架构见图1。4.2应急通信中心设备
应急通信中心设备（以下简称应急中心设备）由主设备、终端设备组成。终端设备包括I类用户终端、Ⅱ类用户终端和网管终端。通信主设备通过内部接口与其他应急中心设备、终端设备互联；通过外部接口与图像显示、有线调度通信等其他系统互联。
应急通信中心设备示意见图2。
4.3应急通信接入设备
4.3.1设备组成
光缆、宽带无线、宽带卫星接人的应急通信接入设备由接人点接人设备、现场接入设备、现场终端、宽带卫星设备组成。
外部接口
应急通信接入设备
应急通信中心设备
应急通信中心设备
承载网络bzxZ.net
承設网络
应急通信接人设备
应急通信中心设备
用户终端
用户终端
外部接口
应急通信中心设备
应急通信接入设备
铁路专用应急通信系统总体架构示意其他应急通信中心设备
应急通信接入设备
图像显示系统
主设备
安全设备
有线调度通信网
自动电话网
（自动电话/117人工台）
卫星系统
公众通信网
铁路数据通信网/传输网
图2应急通信中心设备示意
应急通信接入设备（光缆、宽带无线、宽带卫星接人）示意见图3。TB/T3204—2018
外部接口
应急通信接入设备
铁路移动通信网
窄带卫星接入的应急通信接人设备由窄带卫星终端设备、话音终端、数据终端组成。应急通信接人设备（窄带卫星接人)示意见图4。公众移动网/铁路移动网接入的应急通信接人设备由专用或公网移动终端组成。应急通信接入设备（公众/铁路移动网接入）示意见图5。4.3.2现场终端设备
现场终端设备包括话音终端、图像采集终端和数据终端。图像采集终端包括数字照相设备、数字摄像设备、移动影像发送单元。3
TB/T3204-2018
承载网络
接入点接人设备
车站、基站侧
宽带卫星
宽带无线
现场接人设备
应急通信接人设备
图像采集终销
数据终端
话音终端
图3应急通信接入设备（光缆、宽带无线、宽带卫星接人）示意窄带卫星
承载网络
终端设备
应急通信接人设备
图4应急通信接入设备（窄带卫星接人)示意公众/铁路
移动网
承载网络
数据终端
话音终端
专用或公网移动终端
（话专、图像、数据）
应急通信接人设备
图5应急通信接入设备（公众/铁路移动网接入）示意4.3.3接入设备
接人设备可包括接人点接入设备、现场接人设备、卫星设备。TB/T3204--2018
现场接入设备应包括移动影像接收单元、音视频处理单元、FE接口单元。根据需要可包括宽带无线设备、无线局域网接人单元。接入点接入设备应包括FE接口单元、E1接口单元，宽带无线设备。4.4承载网络
承载网络包括铁路数据通信网、传输网、移动通信网，公众通信网以及卫星网络。5系统技术要求
5.1话音
话音应符合下列规定：
具有应急中心、应急现场之间的实时话音通信功能；b)
具有单呼、组呼、来电显示、呼叫转移、呼叫等待、热线、缩位拨号功能：c）
具有与自动电话网、有线调度通信网等其他通信网之间的实时话音通信功能；支持YD/T1522.1、YD/T1522.2、YD/T1522.3和YD/T1522.4SIP协议相关标准规定；d
支持G.711、G.722、G.723.1、G.729或AMR等语音编码；支持的组呼数量不少于4个，每组成员不小于8方。5.2
视频图像
视频图像应符合下列规定：
现场具有图像的采集、处理、传送的功能；a
应急中心具有存储、调看、回放、分发、转发的功能；c)
为图像显示系统提供图像信息；d)
支持H.264、H.265或SVAC等视频编码；e)
支持CIF（352×288）、4CIF（704×576）、720P（1280×720）、1080P（1920×1080）图像像素；顿频不小于12顿/s(PAL)；
当网络性能下降时，应无明显马赛克或不连续现象，可采用冻结或动态减顿方式上传；图片格式可支持BMP、PNG、JPEG；h）
图片分辨率不小于1280×720像素。5.3数据
数据应符合下列规定：
a）具有应急中心与应急现场之间的数据传送的功能；b）具有对数据的存储、查看、导人，导出、备份、还原和删除的功能。5.4管理
应急通信网管系统具有配置、性能、故障、安全管理功能，并应符合6.1.4的规定。5.5系统安全
应急通信系统在通道组织时，应采用数字专用通道。应急通信接入设备通过公众通信网接人应急通信中心时，铁路应急通信系统安全应符合GB/T25070的相关规定。
5.6系统时延
在不考虑承载网络时延的情况下，应急中心用户终端与应急现场话音用户的呼叫响应时延不大于2s
现场图像采集终端视频图像传送至应急中心用户终端的时延不大于28。5
TB/T3204—2018
6应急中心设备技术要求
6.1主设备
6.1.1话音
话音应符合下列规定：
a）具有与自动电话网、有线调度通信网互联的功能；b)
具有为已注册的现场设备分配相应电话号码的功能；c)
支持单呼、组呼、直接呼人呼出功能：支持主叫号码显示功能：
支持I类用户强插、强拆功能；
支持热线通话功能：
具有多方来电语音提示功能；
具有外线端口的二次拨号呼出功能；具有呼叫优先级设置功能；
具有现场设备在铁路移动网、公众移动网、卫星网络工作模式下的接入功能；支持双机热备工作模式；
具有对系统内的话音进行通话录音、话单记录功能；呼叫接通率不小于99%；
话音质量（MOS值）不小于4.0；同时接人的模拟话路不少于30路可为已注册的现场设备分配4个自动电话网电话号码、2个调度通信网电话号码、2个应急通信系统内部号码（热线）：
同时接人3个现场设备的话音接人，每个现场接入的用户数不少于8个；I类用户终端保持的路数均不少于4方；双机热备切换时间不大于180；
支持呼叫优先级至少为5级。
视频图像
视频图像应符合下列规定：
具有实时接人现场视频图像功能；a）
支持视频流和录像文件以DVI或HDMI信号方式输出；具有视频图像的存储、分发、转发、调看和浏览回放，具有暂停、停止、快进、慢进、单顿播放控制功能；
支持多种图片FTP、HTTP上传方式；具有图片的存储、查询、浏览功能；具有现场终端设备在移动通信网、卫星网络工作模式下的接入功能；支持双机热备工作模式；
视频图像符合H.264、H.265或SVAC编码标准的相关规定；视频图像支持CIF（352×288）、4CIF（704×576）、720P（1280×720），1080P（1920×1080）图像像素：
视频图像传输协议支持UDP或TCP协议；应急中心在分辨率为1080P时，至少支持同时输入、输出4路视频；应急中心在分辨率为1080P时，至少同时支持30路视频的分发和4路视频的转发；双机热备切换时间不大于1808。m）
6.1.3存储
存储应符合下列规定：
a）具有对语音、视频图像和数据信息的存储功能；b）具有对各类数据的导人、导出、备份、还原和删除功能；各类数据可独立设置存储规则，并可按照设置的规则自动存储；具有数据库文件的自动备份功能；d)
根据不同的存储内容设置不同的存储空间；支持允余存储功能；
支持分布式存储；
支持离线备份；
支持至少4路视频和30路话音的同时循环存储；存储容量不小于8TB。
配置管理
配置管理功能应符合下列规定：对现场设备和应急中心设备进行配置；a)
对录像文件、录音文件、通话记录、图像归属地进行标识；b)
对录像文件、录音文件、通话记录以及数据信息的查询、统计和导出；图像标识管理和档案管理；
支持用户自定义绘制应急通信系统网络拓扑图。e)
6.1.4.2性能管理
性能管理功能应符合下列规定：a）对设备运行状态查看；
b）对性能数据统计分析。
6.1.4.3故障管理
故障管理功能应符合下列规定：对应急中心通信设备的故障监测和告警；a)
告警的声光提示；
告警记录的存储、备份和查询；告警分级管理；
e）支持以网络拓扑图形式对网络监测和告警显示。6.1.4.4安全管理
安全管理功能应符合下列规定：a）用户鉴权、操作权限的管理；b)
日志管理。
6.1.5可靠性要求
主设备MTBF不小于1×10°h。
6.2终端设备
6.2.11类用户终端
I类用户终端应符合下列规定：
a）支持与现场用户，调度网用户以及自动电话网用户的话音通信。b）
具有个呼、组呼、紧急呼叫和广播功能。具有呼叫转移、呼叫转接、呼叫等待、呼叫保持功能c
TB/T3204—2018
TB/T3204-2018
真有会议召集、控制和管理功能。具有强插、强拆功能。
具有主叫识别功能。
具有单键呼叫和任意拨号（含二次拨号)呼叫的功能。具有录音通知功能。
具有通话状态的显示功能。
具有监听功能。
具有通话话单查看功能。
具有电话簿查看和查看过程中的即时呼叫功能。具有重拨、静音和自动应答的功能。具有对实时视频图像的调看、抓拍、录像功能。具有对视频图像的播放控制功能。具有对现场视频参数的配置功能。具有对历史视频图像的回放功能。具有对图片的调看功能。
宜支持键盘输人功能，对上传的视频图像根据地点信息、时间信息进行标识。同时支持2路话音通话。
人机操作界面采用触摸屏方式，尺寸不小于17英寸，最高显示分辨率不低于1280×1024像素。界面显示：
界面分为话音控制界面和视频控制界面两部分，以切换方式显示；话音控制界面应包括呼叫状态显示区、信息显示区、呼叫键区、功能键区内容，视颖控制界面应包含标题栏区、系统功能区、图像显示区和设备控制区：界面中汉字字体使用标准宋体，英文字体使用TimesNewRoman；字号不小于五号：3）音量可调节。
4）界面显示亮度可调整，不低于250cd/m。Ⅱ类用户终端
Ⅱ类用户终端应符合下列规定：具有与现场用户、自动电话网用户和调度电话网用户话音通话的功能；具有对实时视频图像的调看功能：b)
具有对历史视频图像的回放功能：c）
具有对图片的调看功能；
显示分辨率不低于1280×1024像素。e)
7应急通信接入设备技术要求
7.1现场终端设备
7.1.1话音终端
话音终端设备应符合下列规定：a）话音终端主要用于现场内部、现场与应急中心及调度通信网、自动电话网、铁路人工话务台之间的话音通信。
移动话音终端：
1）具有来电显示功能；
2）具有重拨功能；
支持耳麦方式；
4）具有工作状态指示灯显示功能。7.1.2
图像采集终端
7.1.2.1总体要求
图像采集终端应符合下列规定：图像采集终端主要用于现场视频图像和图片的采集、处理和发送；a)
单电池连续工作时间不小于2h，电池可更换；单件图像采集设备重量不大于3kg；可配备备用电池。
数字照相设备
数字照相设备应符合下列规定：有效像素不小于1500万像素；
图像分辨率不小于4608×3456：c)
TB/T3204—2018
光学变焦不小于5倍（不包含移动网络及无线局域网接人方式下使用的公网或专用移动终端)；
具有自动对焦功能；
存储卡单条（片）容量不小于32GB；具有USB2.0及以上数据接口；
具有内置闪光灯；
支持JPEG图像格式。
7.1.2.3数字摄像设备
数字摄像设备应符合下列规定：a)
具有光学变焦功能；
照度不大于0.1Ix(F1.2)；
有效像素不小于200万像素；
具有防抖功能；
具有内置麦克风；
具有音视频输入/输出接口，支持HDMI或A/V接口；可具有微光夜视功能；
可进行本地录像，存储容量不小于32 CB；具有USB2.0及以上数据接口。
移动影像发送单元
7. 1.2. 4
移动影像发送单元应符合下列规定：a)
工作频率336MHz~344MHz
工作带宽2MHz、4MHz、8MHz可选：发射功率不大于33dBm，功率可调；具有HDMI接口；
非视距传输距离不小于1km；
防护等级不低于IP66；
设备工作时表面温度不大于50℃。7.1.3数据终端
数据终端应符合下列规定：
数据终端主要用于现场与应急中心间的数据通信，包括文字及图片等文件的编辑、发送、接a）
收、查询及下载；
