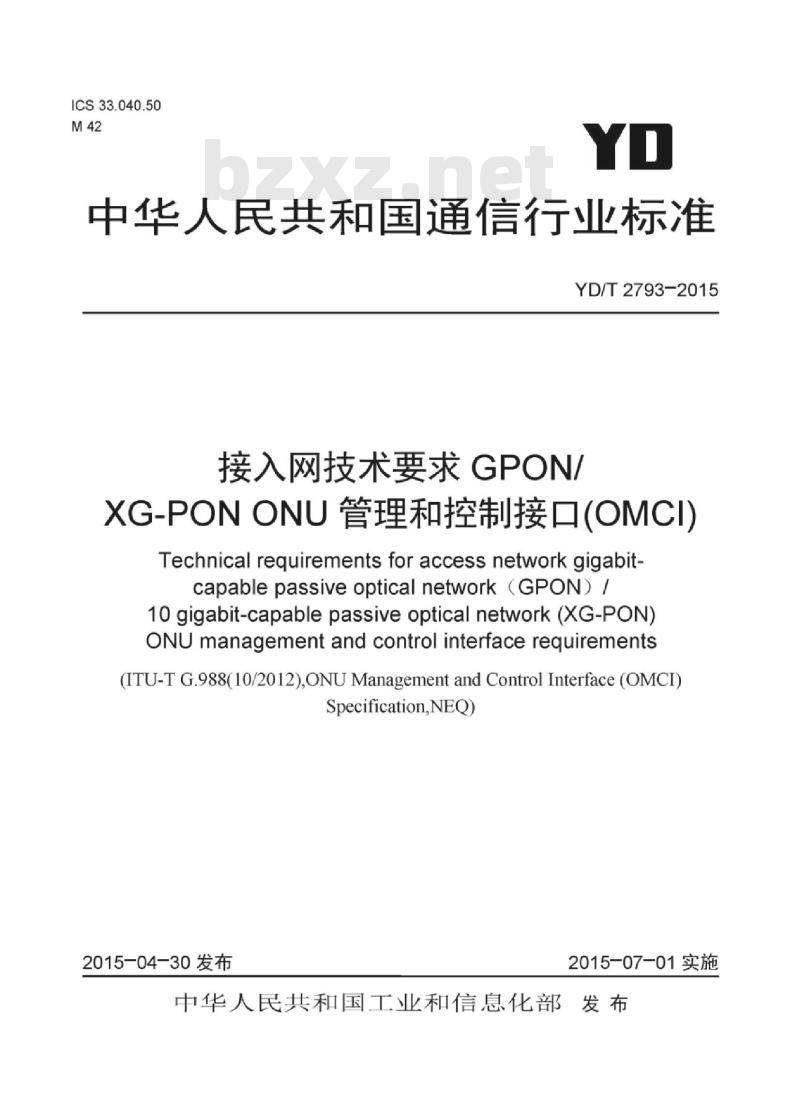

【YD通讯标准】 接入网技术要求 GPON/XG-PON ONU 管理和控制接口(OMCI)

ICS33.040.50
中华人民共和国通信行业标准
YD/T2793-2015
接入网技术要求GPON/
XG-PONONU管理和控制接口(OMCI）Technicalrequirementsforaccessnetworkgigabitcapablepassiveopticalnetwork（GPON)/10gigabit-capablepassiveopticalnetwork(XG-PON)ONUmanagementandcontrolinterfacerequirements(ITU-TG.988(10/2012),ONUManagementandControlInterface(OMCI)Specification,NEQ
2015-04-30发布
2015-07-01实施
中华人民共和国工业和信息化部发布前

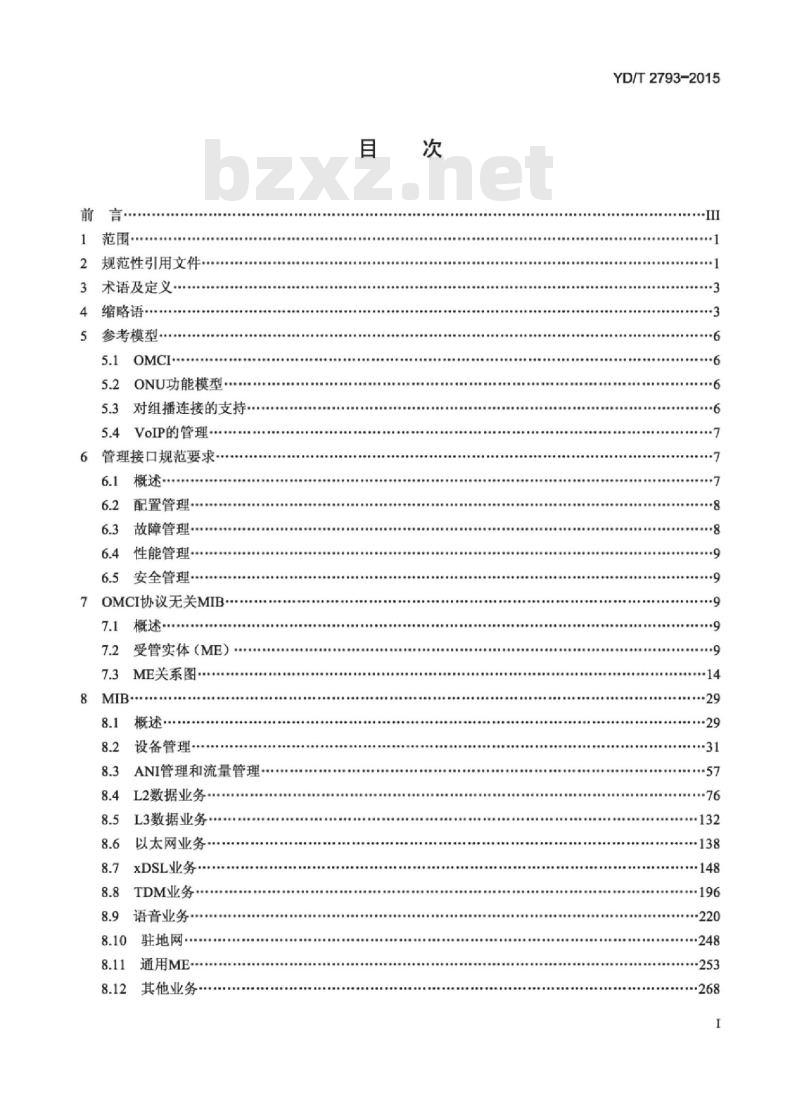

1范围·
规范性引用文件
3术语及定义·
4缩略语·
5参考模型-
ONU功能模型
5.3对组播连接的支持.
5.4VoIP的管理·
6管理接口规范要求
配置管理
故障管理
性能管理
6.5安全管理*
7OMCI协议无关MIB
受管实体（ME）：
7.3ME关系图
概述·
设备管理
ANI管理和流量管理
L2数据业务
L3数据业务：
以太网业务*
xDSL业务
TDM业务
语音业务
驻地网
通用ME-
其他业务
YD/T2793-2015
.....................................·148
YD/T2793-2015

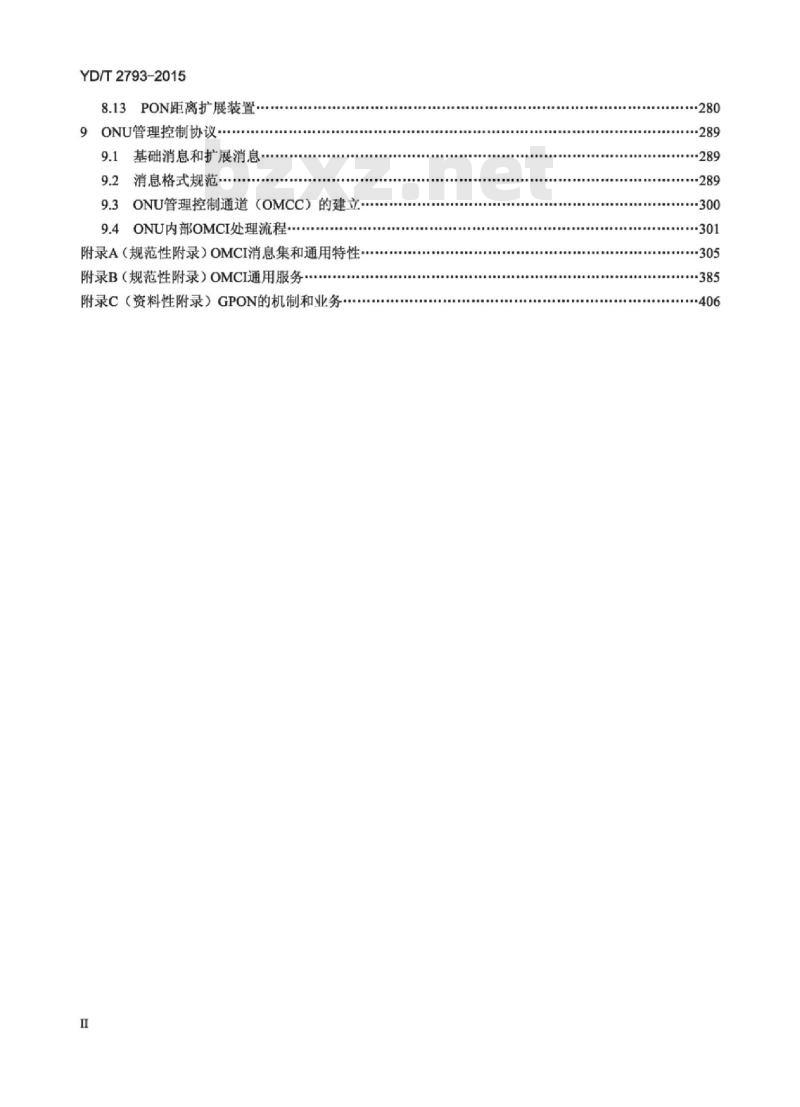

8.13PON距离扩展装置.
9ONU管理控制协议
9.1基础消息和扩展消息...
9.2消息格式规范.
9.3ONU管理控制通道（OMCC）的建立.9.4ONU内部OMCI处理流程
附录A（规范性附录）OMCI消息集和通用特性.附录B（规范性附录）OMCI通用服务附录C（资料性附录）GPON的机制和业务，Ⅱ
iiiKAoNhikAca

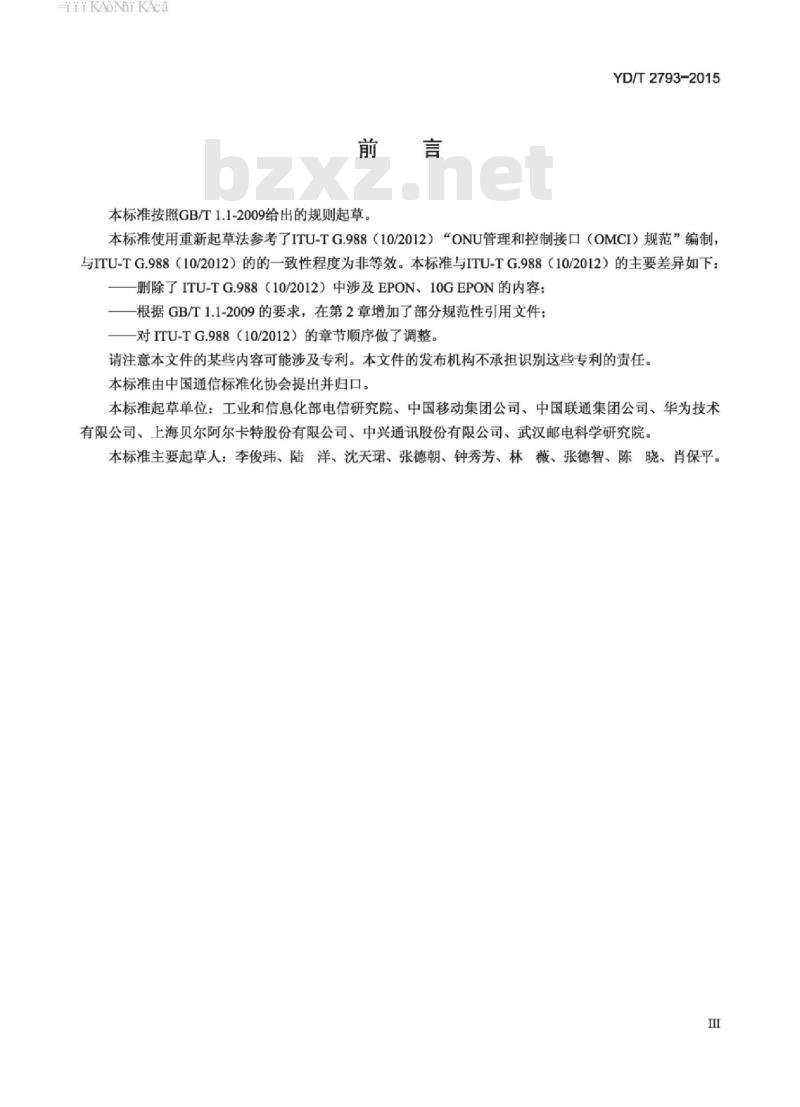

本标准按照GB/T1.1-2009给出的规则起草。YD/T2793-2015
本标准使用重新起草法参考了ITU-TG.988（10/2012）“ONU管理和控制接口（OMCI）规范”编制，与ITU-TG.988（10/2012）的的一致性程度为非等效。本标准与ITU-TG.988（10/2012）的主要差异如下：—删除了ITU-TG.988（10/2012）中涉及EPON、10GEPON的内容：一根据GB/T1.1-2009的要求，在第2章增加了部分规范性引用文件：对ITU-TG.988（10/2012）的章节顺序做了调整请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院、中国移动集团公司、中国联通集团公司、华为技术有限公司、上海贝尔阿尔卡特股份有限公司、中兴通讯股份有限公司、武汉邮电科学研究院。本标准主要起草人：李俊玮、陆洋、沈天珺、张德朝、钟秀芳、林薇、张德智、陈晓、肖保平。HiiKAoNiKAca

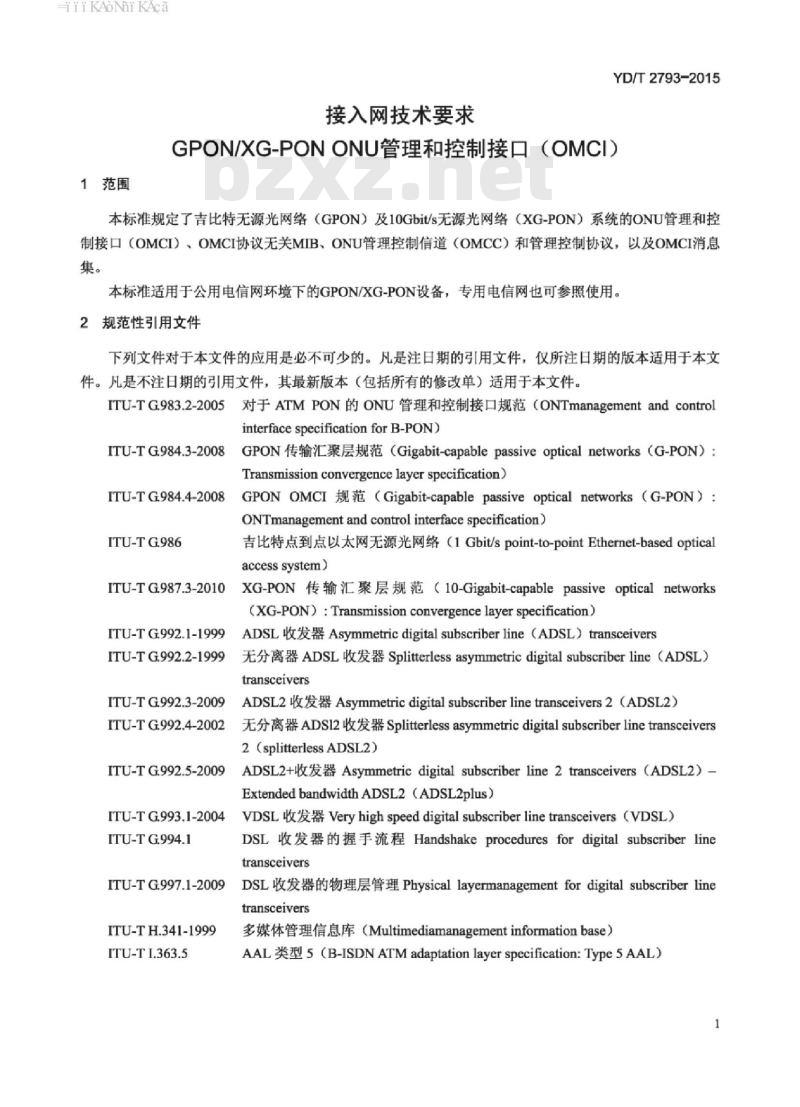

1范围
接入网技术要求
YD/T2793-2015
GPON/XG-PONONU管理和控制接口（OMCD）本标准规定了吉比特无源光网络（GPON）及1OGbit/s无源光网络（XG-PON）系统的ONU管理和控制接口（OMCI）、OMCI协议无关MIB、ONU管理控制信道（OMCC）和管理控制协议，以及OMCI消息集。
本标准适用于公用电信网环境下的GPON/XG-PON设备，专用电信网也可参照使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。ITU-TG.983.2-2005对于ATMPON的ONU管理和控制接口规范（ONTmanagementandcontrolinterfacespecificationforB-PON)ITU-TG984.3-2008
ITU-T G.984.4-2008
ITU-TG986
ITU-TG987.3-2010
ITU-T G992.1-1999
ITU-T G.992.2-1999
ITU-TG.992.3-2009
ITU-TG992.4-2002
GPON传输汇聚层规范（Gigabit-capablePpassiveopticalnetworks（G-PON）：Transmission convergence layer specification)GPONOMCI规范（Gigabit-capablepassive optical networks（G-PON）：ONTmanagementand control interfacespecification)吉比特点到点以太网无源光网络（1Gbit/spoint-to-pointEthernet-basedopticalaccess system)
XG-PON传输汇聚层规范（10-Gigabit-capablepassiveoptical networks(XG-PON):Transmission convergencelayer specification)）ADSL收发器Asymmetricdigitalsubscriberline（ADSL）transceivers无分离器ADSL收发器Splitterlessasymmetricdigitalsubscriberline（ADSL）transceivers
ADSL2收发器Asymmetricdigital subscriberlinetransceivers2（ADSL2）无分离器ADS12收发器Splitterless asymmetricdigital subscriberlinetransceivers2(splitterlessADSL2)
ITU-TG992.5-2009
ADSL2+收发器Asymmetricdigital subscriberline2transceivers（ADSL2）ExtendedbandwidthADSL2（ADSL2plus）ITU-T G.993.1-2004
ITU-T G994.1
VDSL收发器Veryhigh speeddigital subscriberlinetransceivers（VDSL）DSL收发器的握手流程Handshake proceduresfor digital subscriber linetransceivers
ITU-TG997.1-2009
DSL收发器的物理层管理Physicallayermanagementfordigital subscriberlinetransceivers
ITU-T H.341-1999
ITU-TI.363.5
多媒体管理信息库（Multimediamanagementinformationbase）AAL类型5（B-ISDNATMadaptation layer specification:Type5AAL)HiiKAoNiKAca
YD/T2793-2015
ITU-Tm.3100Amd3
ITU-TY.1731-2008
通用网络信息模型增补文件3：通用告警报告控制特征的管理接口定义(GenericnetworkinformationmodelAmd3)以太网络连通性管理（OAMfunctionsandmechanismsforEthernetbasednetwork)
IEEE802.1AB-2008立
站点和媒体访问控制互连性探索（StationandmediaAccessControlConnectivityDiscovery)
IEEE802.1ag-2007
IEEE802.1D-2004
IEEE802.1p
IEEE802.1Q
IEEE1588-2008
IETFRFC1213
IETFRFC2579
IETFRFC2069
IETFRFC2617
IETFRFC2863
IETFRFC3315
IETFRFC3417
IETFRFC3551
IETFRFC4541
IETFRFC4733
IETFRFC4734
IETFRFC4789
IETFRFC5605
BBFTR-069
以太网连接故障管理（IEEEStandardforLocalandmetropolitanAreaNetworksVirtual Bridged LocalArea NetworksAmendment 5:ConnectivityFaultmanagement)
局域网和城域网一媒体接入控制（MAC）桥（IEEEStandardforlocalandmetropolitan area networks media access control (MAC) bridges)有关流量优先级LAN第二层QoS/CoS协议（LANLayer2QoS/CoSProtocolforTrafficPrioritization)
虚拟桥接局域网（VirtualBridgedLocalAreaNetworks）网络测量和控制系统的精密时钟同步协议标准（StandardforaPrecisionClockSynchronization Protocol for Networkedmeasurement and Control Systems)基于TCP/IP的互连网的网络管理的管理信息库：MIB-II（Managementinformation base for networkmanagement of TCP/IP-based internets:mIB-II (STD17))
SMIv2的格式约定（TextualConventionsforSMIv2）HTTP扩展：摘要鉴权（AnExtensiontoHTTP：DigestAccessAuthentication）HTTP Authentication: Basic and Digest Access Authentication接组MIB（TheInterfacesGroupmIB）IPv6的动态主机配置协议（DynamicHostConfigurationProtocolforIPv6）SNMP的传送映射（TransportmappingsfortheSimpleNetworkmanagementProtocol)
音视频会议的轻量化RTP模板（RTPProfileforAudioandVideoConferenceswithminimalControl)
对IGMP侦听和MLD侦听的考虑（ConsiderationsforInternetGroupmanagementProtocol （IGMP)andmulticastListenerDiscovery(MLD)Snooping Switches）DTMF数字，电话音和电话信号的RTP净荷（RTPPayloadforDTMFDigitsTelephonyTones,andTelephonySignals)调制解调器，传真，文本电话信号的事件定义（DefinitionofEventsformodem，Fax, and Text Telephony Signals.)IEEE802网络上的SNMP（SimpleNetworkmanagementProtocol（SNMP）overIEEE802Networks）
分组交换网中ATM的受管对象（ManagedObjectsforATMoverPacketSwitchedNetworks)
CPE广域网管理协议（CPEWANmanagementprotocolv1.1）iiiKANiKAca
BBFTR-101
BBFTR-156
3术语及定义
YD/T2793-2015
向基于以太网的DSL汇聚架构迁移（MigrationtoEthernet-BasedDSLAggregation)
TR-101场景下的GPON接入（UsingGPONaccessinthecontextofTR-101）下列术语和定义适用于本文件：3.1
OpticalNetworkUnit（ONU)
光网络单元
终结ODN分支端点、实现PON协议并将PONPDU适配到用户业务接口的设备。3.2
上行Upstream
数据流从ONU发送至OLT。
下行Downstream
数据流从OLT发送至ONU。
整形Shaping
通过控制分组包的发送速率和突发长度使得输出分组流遵守PIR和PBS合约。这会产生排队时延，如果输入速率或突发长度过大导致队列溢出时会丢弃分组包。3.5
管制Policing
通过立刻丢弃超过PIR和PBS的分组包使得输出分组流遵守PIR和PBS合约。这会导致分组丢失，超过CIR和CBS的分组包会被标识为可丢弃。4
缩略语
下列缩略语适用于本文件：
ATM adaptation layer
Asymmetric Digital Subscriber LineAccess Node Interface
Address Resolution Protocol
Asynchronous Transfermode
ADSLTransceiverUnit-CO Side
ADSLTransceiverUnit-RemoteSideAttribute Value Change
BitErrorRate
Basic Rate Interface
Broadband Passive Optical NetworkChannel Associated SignallingATM适配层
不对称数字用户线
接入节点接口
地址解析协议
异步传输模式
局侧ADSL线路收发器
用户侧ADSL线路收发器
属性值变化
误比特率
基本速率接口
宽带无源光网络
随路信令
HTiKAoNi KAca
YD/T2793-2015
Committed Burst Size
Continuity checkmessage
Circuit Emulation Service
Committed Information Rate
Conditional Requirements
Connection Termination PointDynamic Bandwidth AssignmentDigital Subscriber Line
Elementmanagement System
Frame Check Sequence
Fiber to the Home
GEM Adaptation Layer
GPONEncapsulationmethod
Gigabit-Capable Passive Optical NetworkHead of the line
Head Error Control
Internet Controlmessage ProtocolDentity
Internet Protocol免费标准下载网bzxz
Internet Groupmanagement ProtocolIntegrated Services Digital NetworkInterworking
Local Area Network
Local Craft Terminal
Loop Emulation Service
Line Interfacemodule
Medium Access Control
Managed Entity
Maintenance association end pointMedia Gateway Control
Management Information Base
Multimedia over Coax AllianceMulti-Protocol Label SwitchingOperation, Administration andmaintenanceOptical Line Terminal
Optical Distribution NetworkONUmanagement and Control Channel保证突发大小
连续性检查消息
电路仿真业务
保证信息速率
有条件的要求
连接终结点
动态带宽分配
数字用户线路
网元管理系统
顿校验序列
光纤到户
GEM适配层
GPON封装模式
吉比特无源光网络
信头差错控制
互联网控制消息协议
身份识别号码
互联网协议
互联网组管理协议
综合业务数字网
互操作
局域网
本地维护终端
环回仿真业务
线路接口模块
媒质访问控制
受管实体
维护端点
媒体网关控制
管理信息库
同轴电缆联盟的多媒体业务
多协议标签交换
操作管理维护
光线路终端
光分配网
ONU管理控制信道
TKAONiKAca
RADIUS
T-CONT
ONUmanagement and Control InterfaceOptical Network Termination
Optical Network Unit
Peak Burst Size
Peak Information Rate
Performancemonitoring
PassiveOptical Network
Plain Old Telephone Service
Physical PathTerminationPointPower Spectrum Density
Power Sourcing Equipment
Packet Switched Network
Pseudo Wire
ReachExtender
Radio Frequency InterferenceReal-Time Transport ProtocolRemote Authentication Dial In User ServiceSignal Degrade
Signal Fail
Session Initiation Protocol
SimpleNetworkmanagementProtocolSignal Quality Error
Transmission Container
Transmission Convergence
Threshold Crossing Alert
Tag Control Information
Transmission Control ProtocolTraffic Descriptor
Time Divisionmultiplex
User Datagram Protocol
User Network Interface
Virtual Channel
Veryhigh speed Digital SubscriberLineVirtual Local Area Network
VoiceoverIP
VirtualPath
TransceiverUnit atthe ONU VDSLYD/T2793-2015
ONU管理控制接口
光网络终端
光网络单元
峰值突发大小
最高信息速率
性能监测
无源光网络
传统电话业务
物理路径终结点
功率谱密度
供电端设备
分组交换网
距离扩展装置
无线频率干扰
实时传输协议
远程用户拨号认证系统
信号劣化
信号丢失
会话初始协议
简单网管协议
信号质量错误
传输容器
传输汇聚
越限告警
标签控制信息
传输控制协议
流量描述符
时分复用
用户数据报协议
用户网络接口
虚通道
甚高速数字用户线
虚拟局域网
IP话音
虚通路
局端VDSL收发器
iiKANiKAca
YD/T2793-2015
XG-PON
参考模型
TransceiverUnitattheRemotesideVDSLWeighted Round Robin)
XG-PONEncapsulationmethod
1oGigabit-capablePassiveOpticalNetworkXG-PON Transmission Convergence用户端VDSL收发器
带权重的轮询
XG-PON封装模式
10吉比特无源光网络
XG-PON传输汇聚（层）
OMCI在PON系统中的位置如图1所示。虚线表示OLT和ONU之间OMCI消息的传输通路，ONU
5.2ONU功能模型
如图2所示，ONU功能包括：
S/RPON接口
物理链路
R/SPON接口
每个ONU对应的OMCI
图1OMCI参考模型
a）接入网线路终结功能（AN-LT）：b）用户网络接口线路终结功能（UNI-LT），在多用户的场景中，ONU的各UNI可能属于不同的用户：
c）业务复用和解复用功能（MUX和DEMUX）ONU
可选支持备用
ANI做为生存
性保护
5.3对组播连接的支持
图2ONU功能模块图
GPON/XG-PON可支持组播数据流。单播连接是给一个UNI分配Port-ID，组播连接是多个ONU的多个UNI共享一个Port-ID。组播连接建立过程和单播连接的建立过程相同，OLT负责管理组播组成员并控制ONU上的组播连接。
YD/T2793-2015
在下行方向，组播连接可有效节省带宽。在上行方向，当接收到来自不同ONU但具有相同Port-ID的GEM分组包时，OLT不能对其进行正确重组，所以上行方向不可能支持共享Port-ID的组播连接。因此，与组播业务相关的上行数据流必须通过独立的单播连接发送给OLT。5.4VolP的管理
虽然OMCI用于管理PON业务和ONU设备，但VoIP业务可选通过OMCI以外的方式进行管理。ONU上的VoIP业务可通过以下两种通道进行管理：a）OMCI通道：OMCI完全控制所有的VoIP业务属性。b）IP通道：OMCI仅用于配置那些允许非OMCI方式控制VoIP业务属性的属性。如果使用IP通道来控制SIPVoIP业务，只有下列SIP相关的ME是可读和/或可写的（其他ME不受影响）：
-IPHost Config Data
-IP Host PM History Data
-VolPConfig Data
-PPTP POTS UNI
CallControlPMHistoryData
RTPPMHistoryData
SIPCallInitiationPMHistoryDataSIPAgentPMHistoryData
-SIPConfig Portal
-VolP Line Status
如果使用IP通道来控制ITU-TH.248VoIP业务，只有下列ITU-TH.248相关的ME是可读和/或可写的（其他ME不受影响）：
-IPHost Config Data
-IPHostPMHistoryData
-VoIP Config Data
PPTPPOTSUNI
CallControlPMHistoryData
-RTPPMHistoryData
-MGCPMHistoryData
H.248 Config Portal
VoIPLine Status
6管理接口规范要求
6.1概述
OLT使用本标准定义的OMCI在以下方面管理ONU：配置管理：
一故障管理；
性能管理；
YD/T2793-2015
一安全管理。
OMCI允许OLT进行以下操作：
一建立和释放与ONU的连接：
一管理ONU的UNI：
一查询配置信息和性能统计。
OMCI还允许ONU将告警、性能越限以及MIB属性值变化通知OLT。OMCI协议是异步的：OLT上的控制器是“主”，ONU上的控制器是“从”。一个OLT控制器可在相互独立的控制信道上使用多个协议实例来控制多个ONU。OMCI协议在OLT控制器和ONU控制器之间的GEM连接上运行，该连接在ONU初始化时建立。
6.2配置管理
配置管理提供了控制、识别、从ONU收集数据以及向ONU提供数据的功能。具体包括：设备配置：
PON和RE的保护配置：
UNI配置：
GEMPortNetworkCTP配置：
InterworkingTerminationPoint配置：OAM流配置：
GAL描述文件配置：
业务描述文件配置：
一流量描述符配置：
ADSLUNI场景下AAL描述文件的配置。所有ONU均应支持GEM封装方式的用户数据传送。GEM传送只有一种连接模式，即在PON网络的GEM连接上以简单的点到点方式传送用户数据。GEM交互在OLT和ONU之间发生，不应延伸到PON链路之外。
在ONU支持ATMUNI（ADSL是一个典型的例子）的特殊情况下，来自用户的ATM连接应在ONU终结。在这种情况下，OMCI也支持所要求的配置方式来管理相应的功能。6.3故障管理
ONU仅支持有限的故障管理功能。大多数操作仅限于进行失效指示。第8章描述了OMCI支持的关于受管实体的失效报告，每个实体都定义了一个告警列表。为了避免告警消息的异常洪泛，在上报告警前通常要对缺陷如部件损坏进行过滤或吸收，消除告警前要对缺陷清除状况进行吸收。告警申报的吸收时间典型值为2.5s+0.5s，而告警消除的吸收时间典型值为10.5s±0.5s。哪些告警要被吸收，以及吸收时间间隔的大小由厂商自定义。然而出于互操作性的考患，要求由OLT或ONU中的一方来吸收告警，本标准规定吸收告警操作由ONU完成，除了失效指示，OMCI还支持以下测试、测量及在线监控功能：铜缆引入线测试（语音/xDSL）：ODN相关光参数；
-IEEE802.1ag中规定的CFM：
