【TB铁路运输标准】 电气化铁道对调幅广播收音台无线电干扰的防护距离

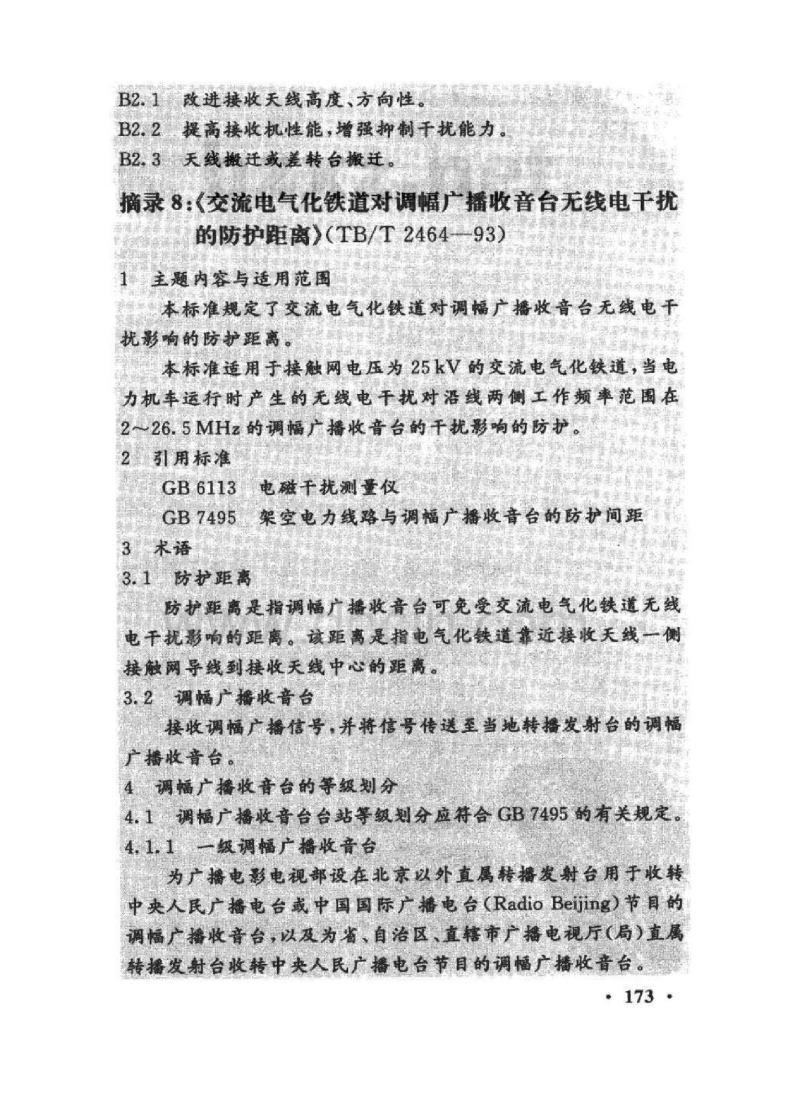

B2.1改进接收天线高度方向性。B2.2提高接收机性能·增强抑制于优能力。B2.3天线搬迁或差转台搬迁
摘录8：《交流电气化铁道对调幅广播收音台无线电干扰的防护距离）（TB/T2464--93）前
1主题内容与适用范围
本标准规定了交流电气化铁道对调幅广播收音台无线电干扰影响的防护距离。
本标准适用于接触网电压为25kV的交流电气化铁道，当电力机车运行时产生的无线电干扰对沿线两侧工作频率范图在2～26.5MHz的调幅广播收音台的干扰影响的防护。2引用标准
GB6113电磁干抚测量仪
GB7495架空电力线路与调幅广播收音台的防护间距3术语
3.1防护距离
防护距离是指调幅广播收音台可免受交流电气化铁道无线电干抗影响的距离。该距离是指电气化铁道靠近接收天线一侧接触网导线到接收天线中心的距离。3.2调幅广播收音台
接收调幅广播信号：并将信号传送至当地转播发射台的调幅广播收音台。
4调幅广播收音台的等级划分
4.1调幅广播收音台台站等级划分应特合GB7495的有关规定。4.1.1一级调幅广播收音台
为广播电影电视部设在北京以外直属转播发射台用于收转中央人民广播电台或中国国际广播电台（RadioBeijing）节目的调幅广播收音台，以及为省、自治区、直辖市广播电视厅（局）直属转播发射台收转中央人民广播电台节目的调幅广播收音台。173

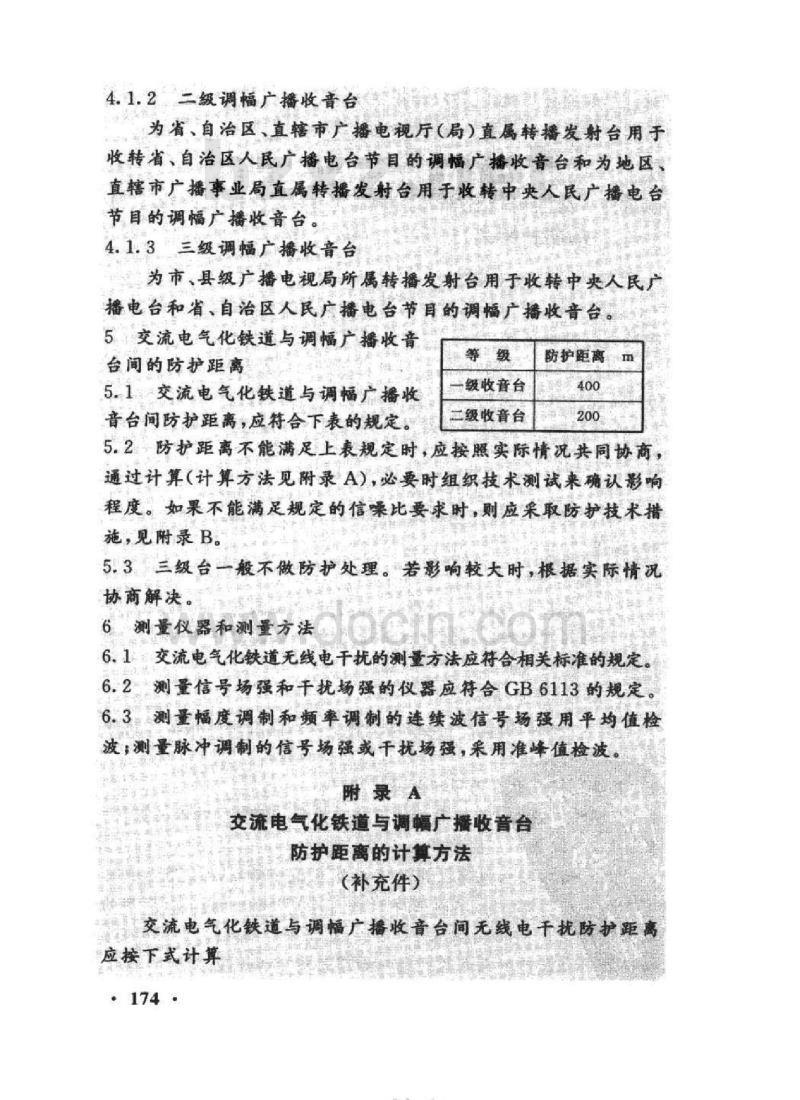

4.1.2二级调幅广播收音台
为省、自治区、直辖市广播电视厅（局）直属转播发射台用于收转省、自治区人民广播电台节目的调幅广播收音台和为地区直辖市广播事业局直属转播发射台用于收转中央人民广播电台节目的调幅广播收音台。
4.1.3三级调幅广播收音台
为市、县级广播电视局所属转播发射台用于收转中央人民广播电台和省、自治区人民广播电台节目的调幅广播收音台5交流电气化铁道与调幅广播收音台间的防护距离
5.1交流电气化铁道与调幅广播收音台间防护距离，应符合下表的规定。等
一级收音台
二级收音台
防护距离免费标准下载网bzxz
5.2防护距离不能满足上表规定时，应按照实际情况共同协商，通过计算（计算方法见附录A），必要时组织技术测试来确认影响程度。如果不能满足规定的信噪比要求时，则应采取防护技术措施，见附录B。
5.3三级台一般不做防护处理。若影响较大时，根据实际情况协商解决。
6测量仪器和测量方法
6.1交流电气化铁道无线电干扰的测量方法应符合相关标准的规定6.2测量信号场强和干扰场强的仪器应特合GB6113的规定。6.3测量幅度调制和频率调制的连续波信号场强用平均值检波：测量脉冲调制的信号场强或干扰场强，采用准峰值检波附录A
交流电气化铁道与调幅广播收音台防护距离的计算方法
（补充件）
交流电气化铁道与调幅广播收音台间无线电干扰防护距离应按下式计算
TiikAoNmikAca

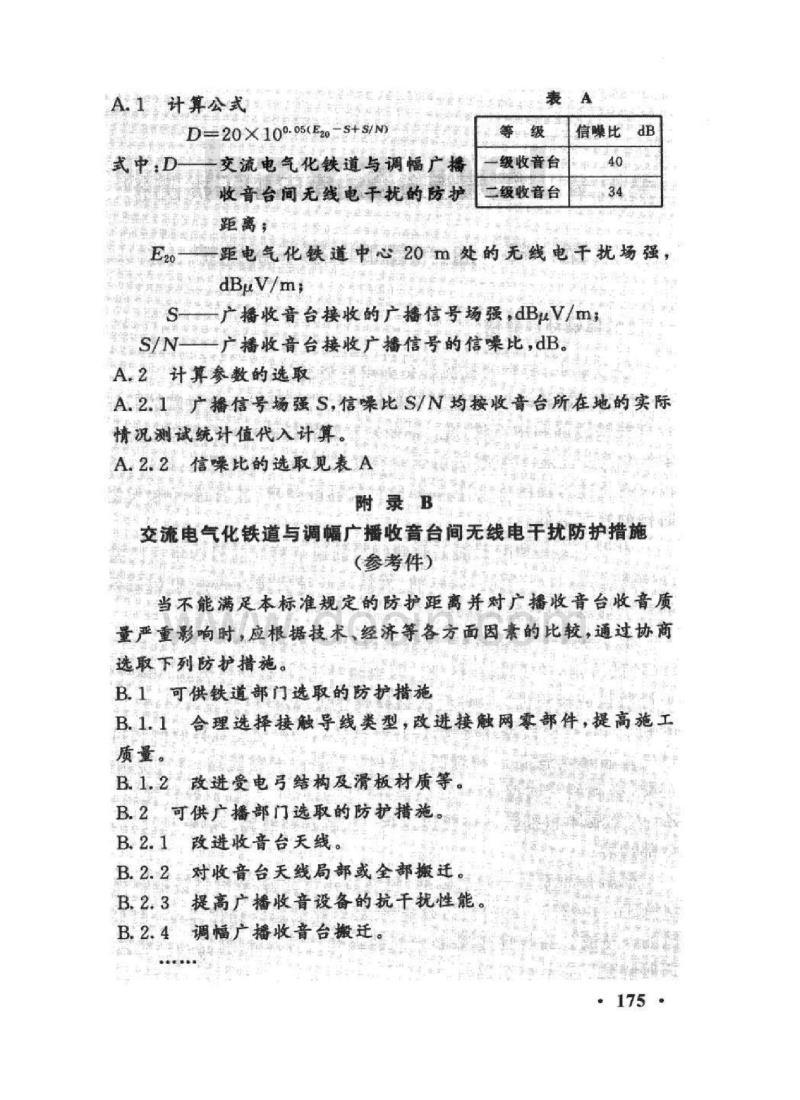

A1计算公式
ED-20X100.05(E20-S+S/N)
式中：D交流电气化铁道与调幅广播收音台间无线电千扰的防护
距离，
级收音台
二级收音台
信噪比
买E20-距电气化铁道中心20㎡处的无线电干扰场强，好
dBuV/m;
S-广播收音台接收的广播信号场强dBuV/msS/N广播收音台接收广播信号的信噪比，dB。A.2计算参数的选取
A.2.1广播信号场强S，信噪比S/N均按收音台所在地的实际情况测试统计值代入计算。
A.2.2信噪比的选取见表A
附录B
交流电气化铁道与调幅广播收音台间无线电干扰防护措施（参考件）
当不能满足本标准规定的防护距离并对广播收音台收音质量严重影响时，应根据技术经济等各方面因素的比较，通过协商选取下列防护措施。
B.1可供铁道部门选取的防护措施B.1.1合理选择接触导线类型，改进接触网零部件，提高施工质量。
B1.2改进受电弓结构及滑板材质等。B.2可供广播部门选取的防护措施o
B.2.1改进收音台天线。
B.2.2对收音台天线局部或全部搬迁B.2.3提高广播收音设备的抗干扰性能B2.4调幅广播收音台搬迁。
