YD/T 1363.4-2014.Specification of supervision system for power,air conditioner and environment Part 4: Test method.
1范围
YD/T 1363.4规定了通信局(站)电源、空调及环境集中监控管理系统的测试方法。
YD/T 1363.4适用于各类通信局(站)单独设置的通信电源、空调及环境集中监控管理系统以及在此基础上构成的不同规模监控系统的测试。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB 9254-1998信息技术设备的无线电骚扰限值和测量方法
GB/T 17626.2-1998电磁兼容试验和测量技术静电放电抗扰度试验
GB/T 17626.4-1998电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验
GB/T 17626.5-1998电磁兼容试验和测量技术浪涌(冲击)抗扰度试验
GB/T 17626.11-1998电磁兼容试验和测量技术电压暂降、短时中断和电压变化抗扰度试验
GB 18306 2001中国地震动参数区划图
YD 5059- 2005通信设备安装抗震设计规范
YD/T 585-2010通信用配电设备
YD/T 282-2000通信用设备可靠性通用试验方法
YD/T 1363.1-2014通信局 (站)电源、空调及环境集中监控管理系统第1部分:系统技术要求
YD/T 1363.5 -2014通信局(站)电源、空调及环境集中监控管理系统第5部分:门禁集中监控系统
YD/T 1363.6-2014通信局 (站)电源、空调及环境集中监控管理系统第6部分:图像集中监控系统
3术语和定义
下列术语和定义适用于本文件。

标准内容标准内容

部分标准内容:

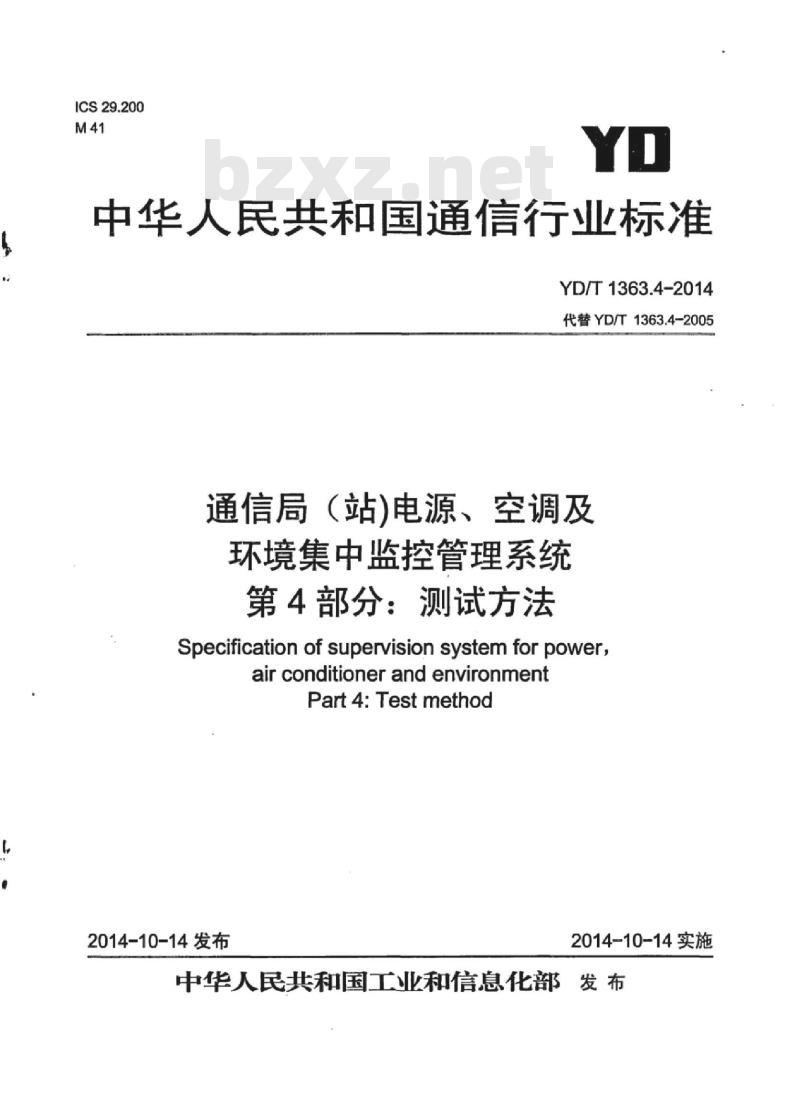

ICS29.200
M41
中华人民共和国通信行业标准
YD/T1363.4-2014
代替YD/T1363.4-2005
通信局(站)电源、空调及
环境集中监控管理系统
第4部分:测试方法
Specificationofsupervisionsystemforpower,airconditionerandenvironmentPart4:Testmethod
2014-10-14发布
2014-10-14实施
中华人民共和国工业和信息化部发布前

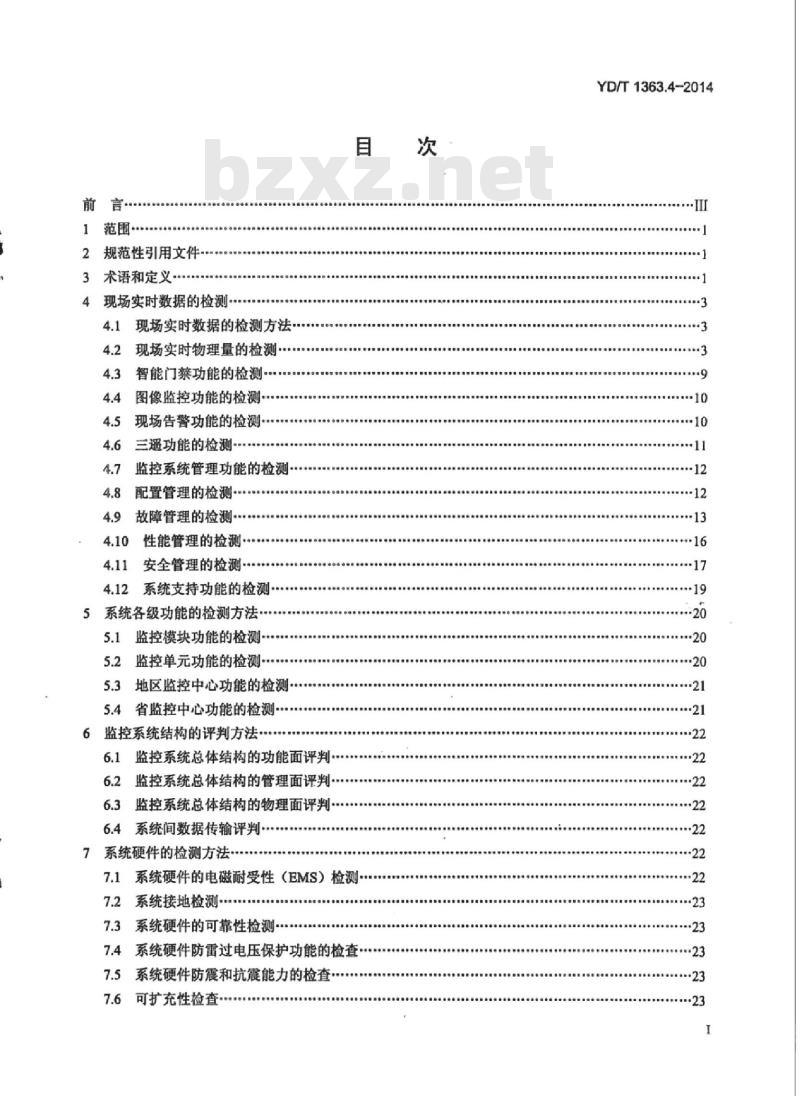

1范围
2规范性引用文件
3术语和定义
4现场实时数据的检测·
4.1现场实时数据的检测方法
4.2现场实时物理量的检测
智能门禁功能的检测
图像监控功能的检测
4.5现场告警功能的检测.
4.10
三遥功能的检测
监控系统管理功能的检测
配置管理的检测
故障管理的检测·
性能管理的检测·
4.11
安全管理的检测。
4.12
系统支持功能的检测.·
5系统各级功能的检测方法·.
监控模块功能的检测
5.2监控单元功能的检测
5.3地区监控中心功能的检测.
5.4省监控中心功能的检测.
6监控系统结构的评判方法
6.1监控系统总体结构的功能面评判·6.2监控系统总体结构的管理面评判6.3监控系统总体结构的物理面评判6.4系统间数据传输评判
7系统硬件的检测方法·
7.1系统硬件的电磁耐受性(EMS)检测.7.2系统接地检测
7.3系统硬件的可靠性检测
7.4系统硬件防雷过电压保护功能的检查7.5系统硬件防震和抗震能力的检查7.6可扩充性检查
YD/T1363.4-2014
·19
·21
*·21
·22
*·22
*22
·23
·23
*-23
·23
YD/T1363.4-2014

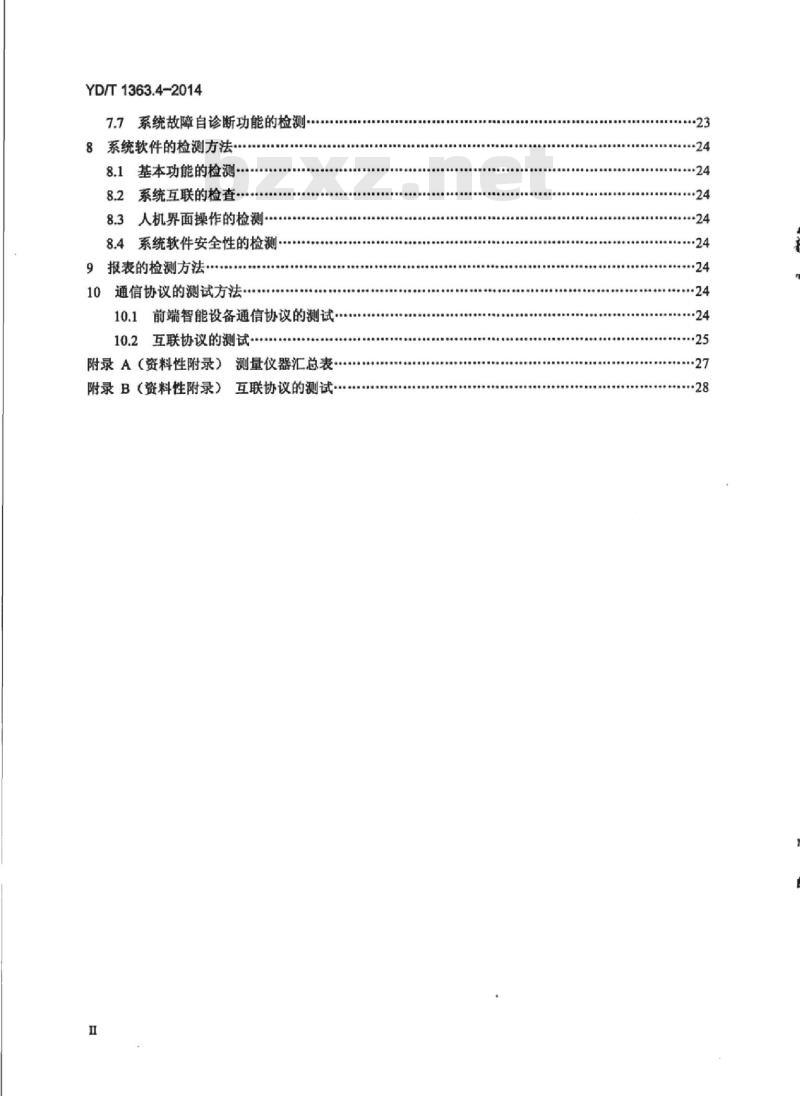

7.7系统故障自诊断功能的检测·8系统软件的检测方法
8.1基本功能的检测-
8.2系统互联的检查·
8.3人机界面操作的检测
8.4系统软件安全性的检测
9报表的检测方法·
10通信协议的测试方法
10.1前端智能设备通信协议的测试10.2互联协议的测试·
测量仪器汇总表
附录A(资料性附录)
附录B(资料性附录)互联协议的测试..24
·24
YD/T1363.4-2014

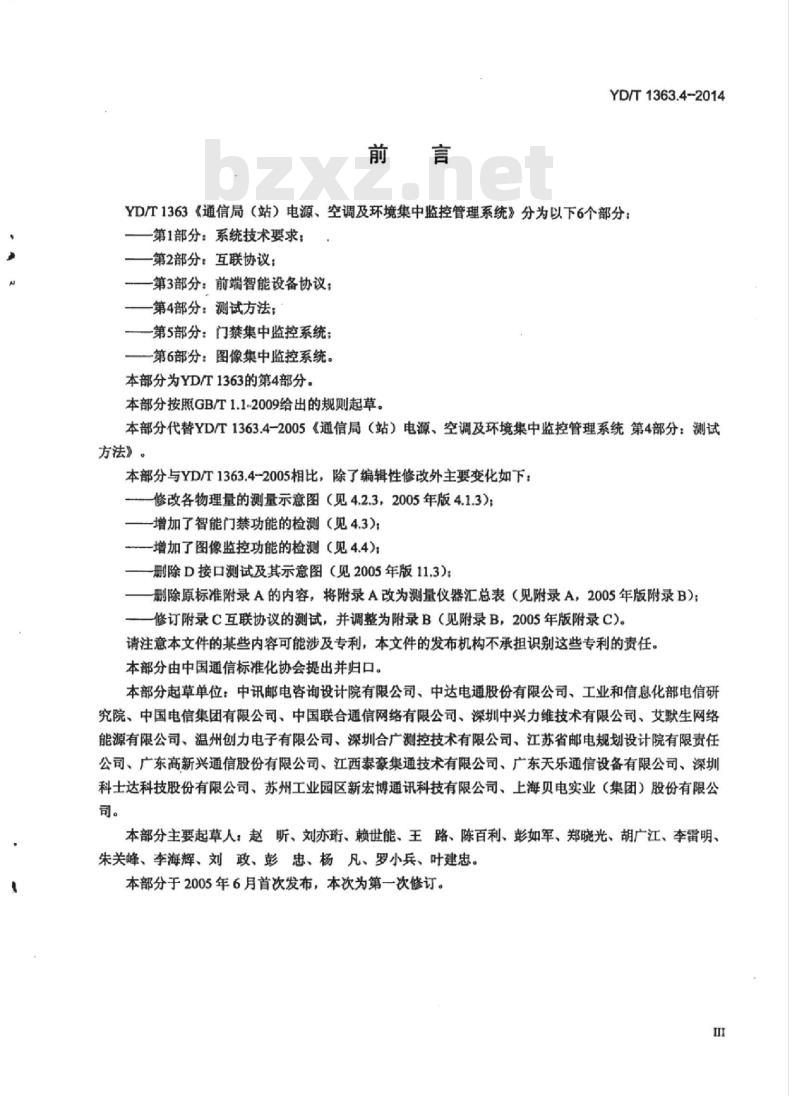

YD/T1363《通信局(站)电源、空调及环境集中监控管理系统》分为以下6个部分:-第1部分:系统技术要求:
第2部分:互联协议:
第3部分:前端智能设备协议:
一第4部分:测试方法;
一第5部分:门禁集中监控系统
第6部分:图像集中监控系统。
本部分为YD/T1363的第4部分。
本部分按照GB/T1.1-2009给出的规则起草。本部分代替YD/T1363.4-2005《通信局(站)电源、空调及环境集中监控管理系统第4部分:测试方法》。
本部分与YD/T1363.4-2005相比,除了编辑性修改外主要变化如下:修改各物理量的测量示意图(见4.2.3,2005年版4.1.3);-增加了智能门禁功能的检测(见4.3));一增加了图像监控功能的检测(见4.4)一删除D接口测试及其示意图(见2005年版11.3)一删除原标准附录A的内容,将附录A改为测量仪器汇总表(见附录A,2005年版附录B):修订附录C互联协议的测试,并调整为附录B(见附录B,2005年版附录C)。请注意本文件的某些内容可能涉及专利,本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分起草单位:中讯邮电咨询设计院有限公司、中达电通股份有限公司、工业和信息化部电信研究院、中国电信集团有限公司、中国联合通信网络有限公司、深圳中兴力维技术有限公司、艾默生网络能源有限公司、温州创力电子有限公司、深圳合广测控技术有限公司、江苏省邮电规划设计院有限责任公司、广东高新兴通信股份有限公司、江西泰豪集通技术有限公司、广东天乐通信设备有限公司、深圳科士达科技股份有限公司、苏州工业园区新宏博通讯科技有限公司、上海贝电实业(集团)股份有限公司。
本部分主要起草人:赵昕、刘亦、赖世能、王路、陈百利、彭如军、郑晓光、胡广江、李雷明、朱关峰、李海辉、刘政、彭忠、杨凡、罗小兵、叶建忠。本部分于2005年6月首次发布,本次为第一次修订。1范围
通信局(站)电源、空调及环境集中监控管理系统
第4部分:测试方法
本部分规定了通信局(站)电源、空调及环境集中监控管理系统的测试方法。YD/T1363.4-2014
本部分适用于各类通信局(站)单独设置的通信电源、空调及环境集中监控管理系统以及在此基础上构成的不同规模监控系统的测试。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB9254-1998
GB/T17626.2-1998
GB/T17626.4-1998
GB/T17626.5-1998
GB/T17626.11-1998
GB18306-2001
YD5059-2005
YD/T585-2010
YD/T282-2000
YD/T1363.1-2014
YD/T1363.5-2014
YD/T1363.6-2014
3术语和定义
信息技术设备的无线电骚扰限值和测量方法电磁兼容试验和测量技术静电放电抗扰度试验电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验电磁兼容试验和测量技术浪涌(冲击)抗扰度试验电磁兼容试验和测量技术电压暂降、短时中断和电压变化抗扰度试验中国地震动参数区划图
通信设备安装抗震设计规范
通信用配电设备
通信用设备可靠性通用试验方法通信局(站)电源、空调及环境集中监控管理系统第1部分:系统技术要求通信局(站)电源、空调及环境集中监控管理系统第5部分:门禁集中监控系统通信局(站)电源、空调及环境集中监控管理系统第6部分:图像集中监控系统下列术语和定义适用于本文件。3.1
监控系统SupervisionSystem
通信局(站)电源、空调及环境集中监控管理系统。3.2
省监控中心ProvinceSupervisionCenter(PsC)省或同等级别网管的网络管理中心。3.3
地区监控中心SupervisionCenter(SC)本地网或者同等管理级别的网络管理中心。3.4
YD/T1363.4-2014
区域监控中心SupervisionStation(Ss)区域(县、区级)管理维护单位。3.5
监控单元SupervisionUnit(SU)监控系统的最小管理子系统,监控范围一般为一个独立的通信局(站)或大型局站内相对独立的电源、空调设备及环境。
监控模块SupervisionModule(SM)完成特定设备、环境量监控及管理功能,并提供相应监控信息的设备。3.7
监控对象SupervisionObject(SO)被监控的各种电源、空调设备及机房环境。3.8
监控点SupervisionPoint(SP)监控对象上某个特定的监控信号。3.9
监控内容SupervisionDetails(SD)监控对象能够提供的监控点的集合。3.10
网管中心NetworkManagerCenter专指电信的综合网络管理中心。3.11
组网Network
依据维护管理体制而采取的网络组织。3.12
网络结构NetworkStructure
监控系统的网络结构。
3.13
通信协议CommunicationProtocol规范两个实体之间进行标准通信的应用层的规约。3.14
接口Interface
指两个系统(上下级或对等系统)之间具体的通信协议;在应用到硬件设备时,指设备的物理端口。3.15
性能门限PerformancaThreshold用于评价监控对象性能优劣的技术指标。2
3.16
门限告警ThresholdAlarm
监控点的模拟量数值越出原设定范围而产生的告警。3.17
告警门限值ThresholdLevelofAlarmYD/T1363.4-2014
门限告警的临界值,由告警状态的变化可细分为告警发生门限值和告警恢复门限值。3.18
状态告警StatusAlarm
监控点的状态量由正常转为非正常的变化而产生的告警。3.19
电流总谐波失真TotalHarmonicDistortion交流输入电流中,各次谐波电流分量的总有效值与基波电流有效值之比。其计算公式如下:THD
式中:THD-
总谐波失真:—各次谐波电流分量:I—基波电流。4现场实时数据的检测
4.1现场实时数据的检测方法
(1)
在通信局(站)内,现场电源、空调设备及机房环境的运行参数、工作状态、告警信息是由设备监控模块(SM)、通信局(站)内具有SM功能的监控单元(SU)进行现场实时监测,因此,监控系统的现场监测能力可通过对现场物理量的监测项目的完整性、告警功能的完全实现、各状态量和控制量的监测、监控项目的完整性等来判定。4.2现场实时物理量的检测
4.2.1归类
YD/T1363.1-2014第5章对各监控对象的遥测项目作出了规定,这些规定的项目从测量角度可以归类成对12个物理量的测量(安培·小时量为系统软件的估计量,故不做测量)检测所需仪器,仪表参见附录A。
4.2.2测量误差的计算方式
对监控对象各物理量测量精度的鉴定是采用仪器与监控模块(或监控单元)同步测量并计算两个显示值之间的相对误差或绝对误差的方式来进行。相对误差计算公式见式(2):
r=(x-x,)/x×100%
式中:x—监控模块或监控单元界面显示数;x测量仪器的读数。绝对误差计算公式见式(3):
6,=x-x,
式中:x监控模块或监控单元界面显示数:x测量仪器的读数。(2)
(3)
YD/T1363.4-2014
在电压、温度、湿度等检测项目中要注意采样点的选择应尽量与原监控系统采样点相近,以消除采样点上产生不必要的误差。如果被测物理量波动较大,为确保误差值的正确性,建议采取多次测量,然后计算其算术平均值的方式从而取得相对或绝对误差值。4.2.3实时物理量的测量
对监控系统各物理量监测能力的测量,应采取2~3点不同物理量值进行测量,以体现监控系统在各物理量的标准规定变化范围之内的有效监测。在现场实际测量中,如负载等电参数不能调节,则可改为此参数在实际运行数值点的测量。4.2.3.1交流电压的测量
测量相对误差:≤2%
测量电路如图1、图2所示。
数字万用表
三相调压器
引线和电源:LI,L2,L3-
交流电源相线:N-
图1三相交流电压测量示意图
数字万用表
单相调压器
交流电源相线:N—
引线和电源:L
电源零线。
一电源零线。
图2单相交流电压测量示意图
测量设备:单相、三相调压器,数字万用表,也可采用交流功率分析仪或谐波分析仪。测量步骤:
1)选择适当的交流电压量程,按图1或图2示意接线:2)将数字万用表测试棒直接并联在交流输入的相线与零线或相线与相线的输入端口上:3)将交流电压调整为额定相电压(220V)或线电压(380V)的85%、100%、110%,分别测量三种情况下相应的交流电压值:如现场在线测试则无法按照上述要求调整电压,可按照实际值进行测试:4)记录万用表测量值和SM(或SU)相应的输出值,按式(2)和式(3)分别计算出额定电压为85%100%、110%时交流电压值的测量误差。4.2.3.2交流电流的测量
测量相对误差:≤2%(I≥25%X×Ieac)4
测量绝对误差:≤2%×25%×Iee(Iae<25%×leac)注:
Ieae表示额定交流电流值,I.表示实际交流电流值。测量电路如图3所示。
数享电流
钳型表
二相交流电源
元件:CT-
SM或SU
电流互感器。
单相交流电源
数字电流
钳型表
SM或SU
引线和电源:L1,L2,L3:交流电源相线:N电源零线。图3交流电流测量示意图
YD/T1363.4-2014
测量仪器:可调整负载、数字钳型表,也可采用交流功率分析仪或交流谐波分析仪。测量步骤:
1)选择适当的数字电流钳型表交流电流量程,试验室测试可采用标准功率负载,现场在线测试需考虑负载大小;
2)按图3示意接线,将数字钳型表钳在交流的某一相上进行测量:3)将负载(设备)调整为25%、50%及100%额定负载(额定输入电流),分别测量这三种情况下相应的交流电流值,或在交流功率分析仪上查阅交流电流值,如现场在线测试无法按照上述要求调整电流,可按照当时实际值进行测试:
4)记录万用表测量值和SM(或SU)相应的输出值,按式(2)和式(3)分别计算出25%、50%及100%额定负载时电流值的测量误差。4.2.3.3交流功率与功率因数(PF)的测量测量相对误差:≤2%
测量电路如图4、图5所示。
交流电量
分析仪
SMSU
元件:CT—电流互感器
引线和电源:L1,L2,L3—
交流电源相线:N电源零线。
图4三相输入功率及功率因数测量示意图5
YD/T1363.4-2014
单相交流电源
交流电量
分析仪
SM或SU
元件:CT——电流互感器
引线和电源:一
交流电源相线:N-
一电源零线。
图5单相输入功率及功率因数测量示意图测量仪器:可调整负载、交流电量分析仪。测量步骤:
1)按图4或图5示意接线,试验室测试采用可调整功率负载,现场在线测试需考虑负载大小:2)将负载调整为100%额定负载:3)将交流电压分别调整为额定相电压或额定线电压的85%,100%,110%,分别测量输入功率,功率因数,如现场在线测试则无法按照上述要求调整,可按照当时实际值进行测量:4)记录仪表测量值和SM(或SU)相应的输出值,按式(2)和式(3)分别计算出输入电压为85%、100%、110%时的功率值和功率因数的测量误差。4.2.3.4交流频率的测量
测量相对误差:≤2%
测量电路见图6所示。
三相交流电源
引线和电源:L1,L2,L3-
交流功率
分析仪
SM或SU
交流电源相线:N-
图6交流频率测量示意图
测量仪器:交流电量分析仪或频率表。测量步骤:www.bzxz.net
电源零线。
1)选择频率测量档,将交流电量分析仪或频率表测试棒并接在交流电源两端点,可测量得到交流频率值:
2)记录仪表测量值和SM(或SU)相应的输出值,按式(2)和式(3)计算出频率值的测量误差。6
4.2.3.5直流电压的测量
测量相对误差:≤0.5%
测量电路如图7所示。
测量仪器:数字万用表。
测量步骤:
直流电源
数字万用表
SM或SU
图7直流电压测量示意图
1)根据直流电源的输出电压,选择适当量程,按图7示意接线:2)将数字万用表测试棒直接并接在设备输入的端口上:YD/T1363.4-2014
3)调节直流电源,使设备输入电压处于额定输入电压的上、下限值,分别测量输入电压值:4)记录仪表测量值和SM(或SU)相应的输出值,按式(2)和式(3)分别计算设备输入上、下限值时电压值的测量误差。
4.2.3.6蓄电池电压的测量
测量相对误差:总电压≤0.5%
测量绝对误差:2V单体电池端电压≤5mV6V单体电池端电压≤10mV
12V单体电池端电压≤20mV
测量电路如图8所示。
数字万用表
SM或SU
图8蓄电池电压测量示意图
测量仪器:数字万用表。
测量步骤:
1)蓄电池组处于浮充状态,蓄电池组的充电或放电电流小,可近似忽略不计:2)用数字万用表测试棒点接蓄电池组十,一极端,测得蓄电池组的电压值:3)记录仪表测量值和SM(或SU)相应的输出值,按式(2)和式(3)分别计算出蓄电池电压值的测量误差:
4)选择1~2只单体电池,用数字万用表测试棒点接单体的十,一极端,测得单体电池的电压值:7
