YD/T 1198.1-2014.Technical specification of ferrule for optical fiber connector Part 1: ceramic ferrule.
1范围
YD/T 1198.1规定了光纤活动连接器陶瓷插芯(以下简称陶瓷插芯)的术语和定义、要求、测量和试验、质量评定程序、检验、标志、包装、运输和贮存等条件。
YD/T 1198.1适用于光纤活动连接器用φ2.50mm及p1.25mm二氧化锆(ZrO2)陶瓷插芯,其他类型陶瓷插芯也可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 2828.1-2012计数抽样检验程序 第1部分:按接收质量限(AQL)检索的逐批检验抽样计划
SJ/T 11363-2006电子信息产品中有毒有害物质的限量要求
SJ/T 11364-2006电子信息产品污染控制标识要求
SJ/T 11365-2006电子信息产品中有毒有害物质的检测方法
3术语和定义
下列术语和定义适用于本文件。
3.1
陶瓷插芯 Ceramic Ferrule
光纤连接器插头中用于在陶瓷套简内实现精密对中的陶瓷圆柱体,由二氧化锆陶瓷材料制成,中心有一微孔,用作定位光纤。
3.2
单模陶瓷插芯 Single Mode Ferrule
结构和性能满足单模光纤对接性能要求的陶瓷插芯。

标准内容标准内容

部分标准内容:

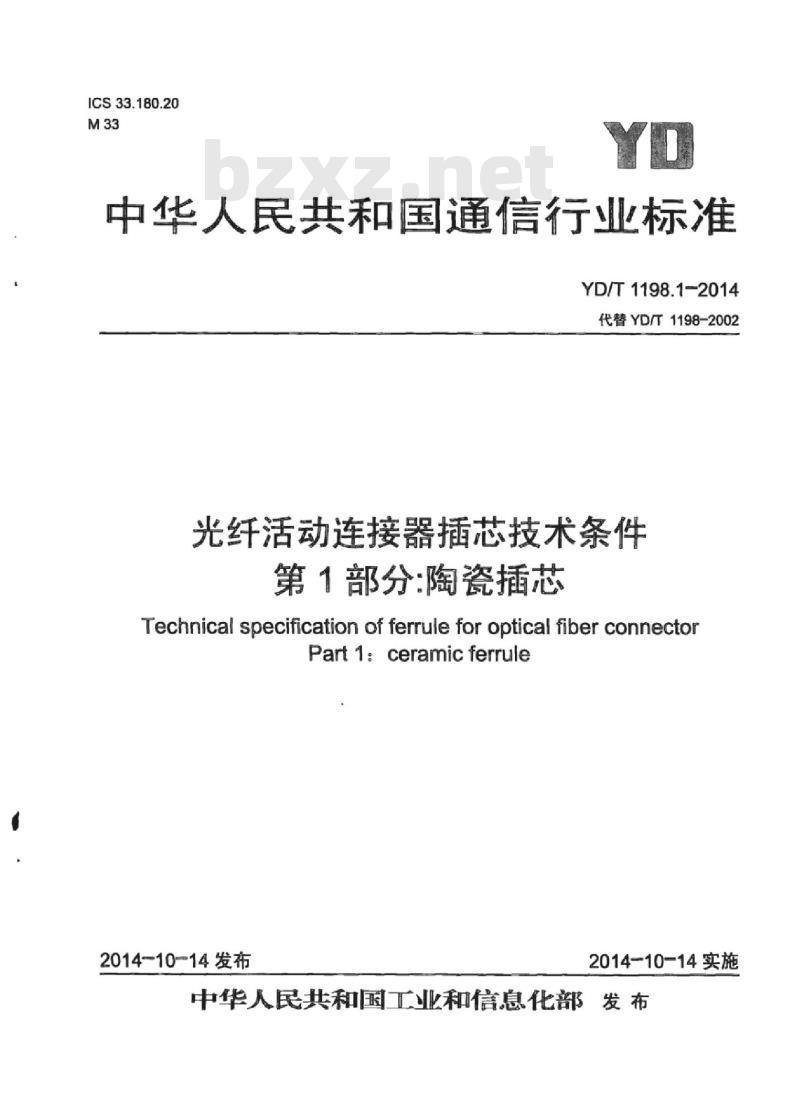

ICS33.180.20
M33
中华人民共和国通信行业标准
YD/T1198.1-2014
代替YD/1198-2002
光纤活动连接器插芯技术条件
第1部分:陶瓷插芯
Technical specification of ferrule for optical fiber connectorPart1:ceramicferrule
2014-10-14发布
2014-10-14实施
中华人民共和国工业和信息化部 发布前

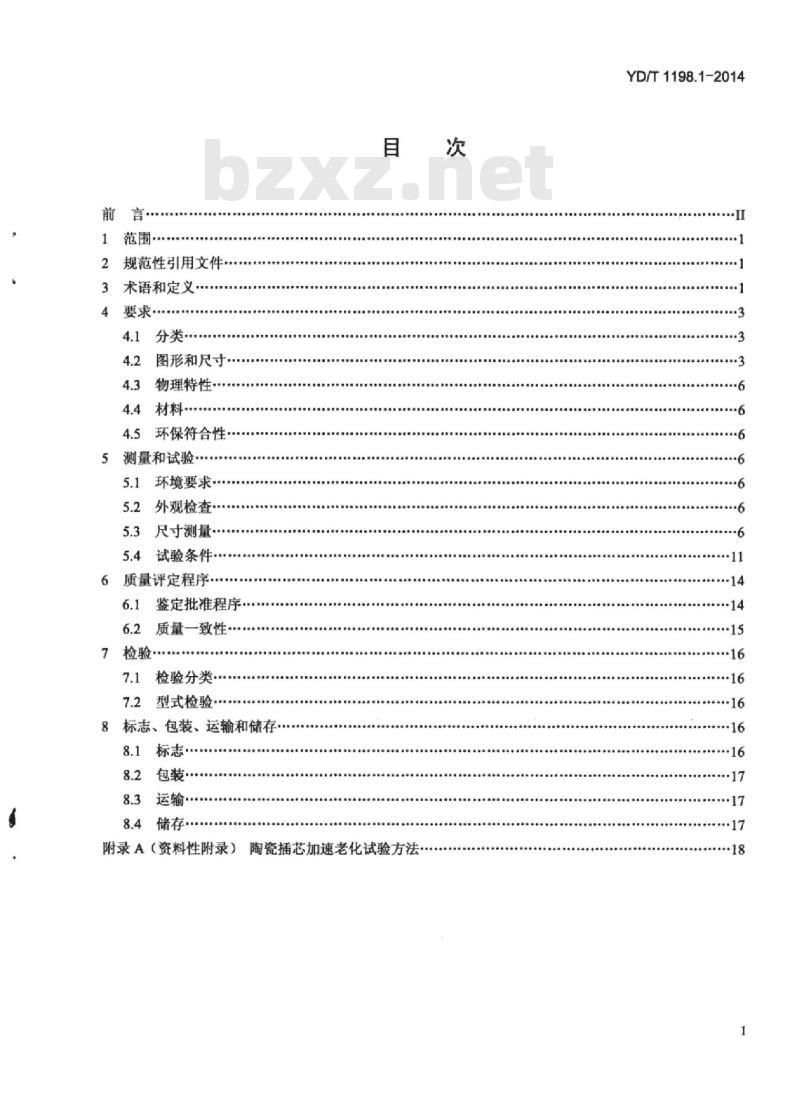

范围·
规范性引用文件
术语和定义
4.1分类·
图形和尺寸·
物理特性…
4.4材料*
4.5环保符合性·
5测量和试验
5.1环境要求·
5.2外观检查
尺寸测量·
5.4试验条件.
6质量评定程序.
6.1鉴定批准程序.*
6.2质量一致性
7检验·
7.1检验分类…
7.2型式检验
8标志、包装、运输和储存
8.1标志·
8.2包装·
8.4储存:
附录A(资料性附录)陶瓷插芯加速老化试验方法·次
YD/T1198.1-2014
+16
·16
YD/T1198.1-2014

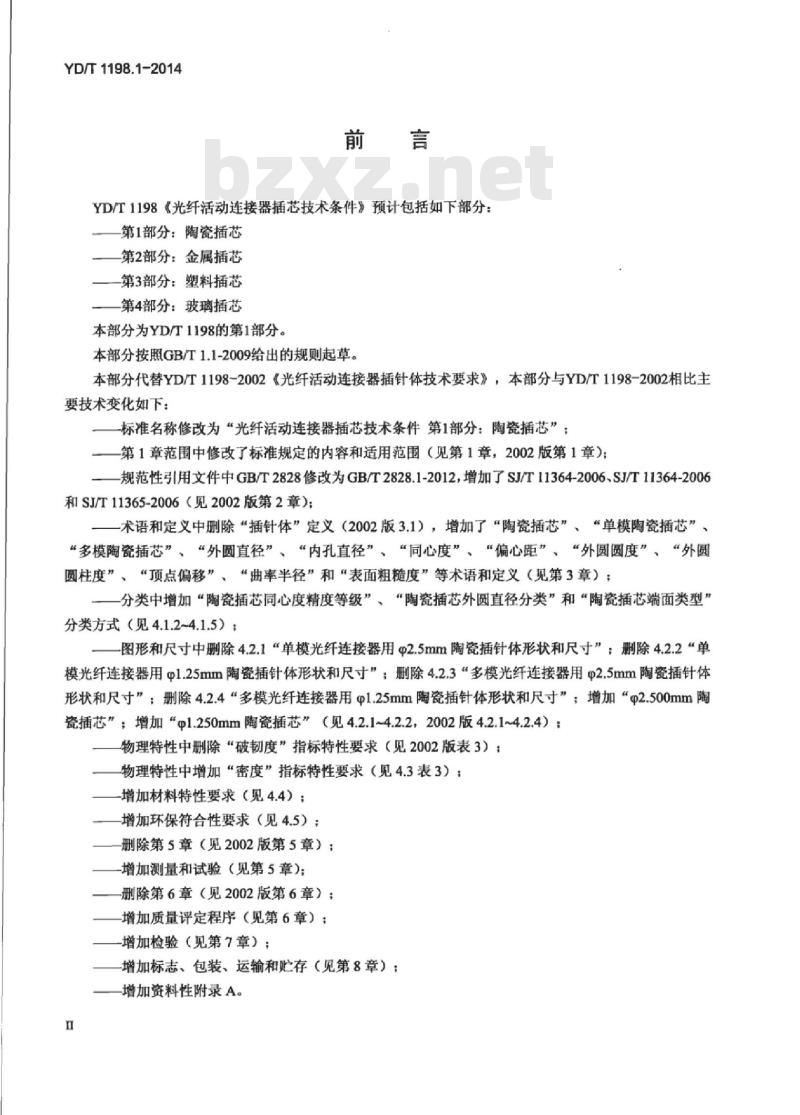

YD/T1198《光纤活动连接器插芯技术条件》预计包括如下部分:第1部分:陶瓷插芯
第2部分:金属插芯
—第3部分:塑料插芯
第4部分:玻璃插芯
本部分为YD/T1198的第1部分。
本部分按照GB/T1.1-2009给出的规则起草。本部分代替YD/T1198-2002《光纤活动连接器插针体技术要求》,本部分与YD/T1198-2002相比主要技术变化如下:
标准名称修改为“光纤活动连接器插芯技术条件第1部分:陶瓷插芯”;一第1章范围中修改了标准规定的内容和适用范围(见第1章,2002版第1章);—规范性引用文件中GB/T2828修改为GB/T2828.1-2012,增加了SJ/T11364-2006、SJ/T11364-2006和SJ/T11365-2006(见2002版第2章);术语和定义中删除“插针体”定义(2002版3.1),增加了“陶瓷插芯”、“单模陶瓷插芯”、“多模陶瓷插芯”、“外圆直径”、“内孔直径”、“同心度”、“偏心距”,“外圆圆度”、“外圆圆柱度”、“顶点偏移”、“曲率半径”和“表面粗糙度”等术语和定义(见第3章);一分类中增加“陶瓷插芯同心度精度等级”、“陶瓷插芯外圆直径分类”和“陶瓷插芯端面类型”分类方式(见4.1.2~4.1.5):
图形和尺寸中删除4.2.1“单模光纤连接器用2.5mm陶瓷插针体形状和尺寸”:删除4.2.2“单模光纤连接器用p1.25mm陶瓷插针体形状和尺寸”:删除4.2.3多模光纤连接器用p2.5mm陶瓷插针体形状和尺寸”:删除4.2.4“多模光纤连接器用Φ1.25mm陶瓷插针体形状和尺寸”:增加“p2.500mm陶瓷插芯*;增加“p1.250mm陶瓷插芯*(见4.2.1~4.2.2,2002版4.2.1~4.2.4):物理特性中删除“破韧度”指标特性要求(见2002版表3):物理特性中增加“密度”指标特性要求(见4.3表3);增加材料特性要求(见4.4):
增加环保符合性要求(见4.5):删除第5章(见2002版第5章):增加测量和试验(见第5章):
删除第6章(见2002版第6章):增加质量评定程序(见第6章):-增加检验(见第7章);
增加标志、包装、运输和贮存(见第8章):增加资料性附录A。
YD/T1198.1-2014

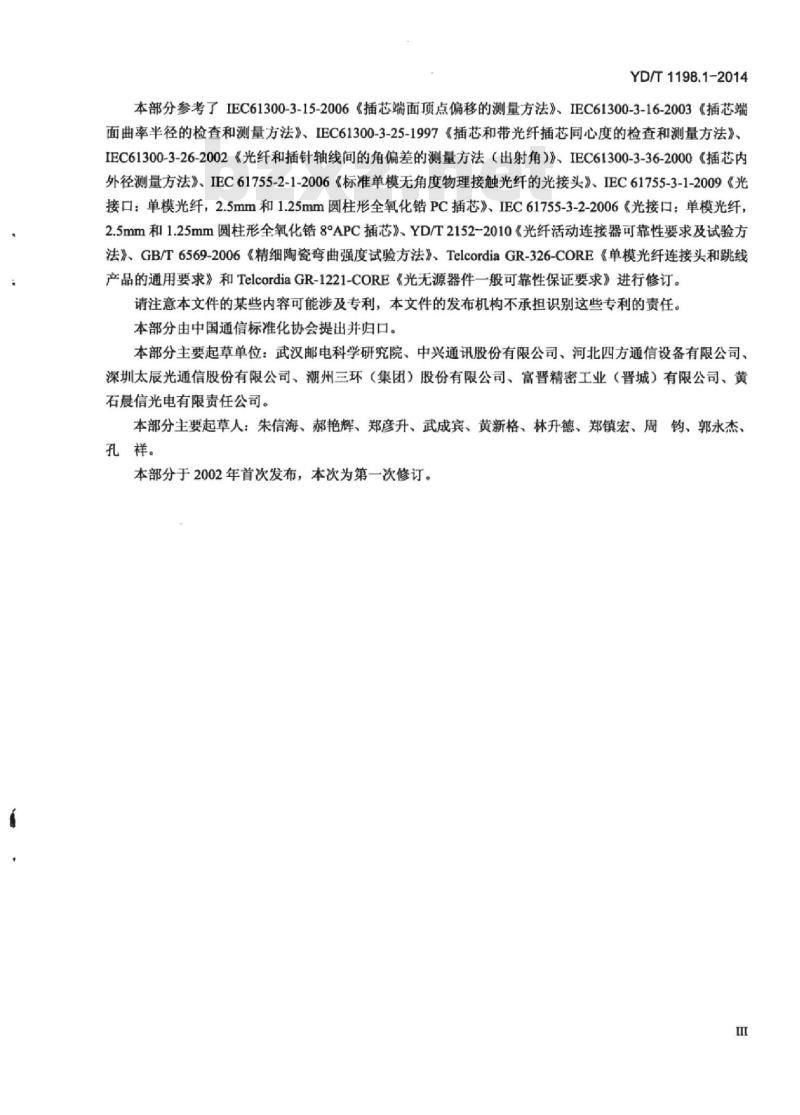

本部分参考了IEC61300-3-15-2006《插芯端面顶点偏移的测量方法》、IEC61300-3-16-2003《插芯端面曲率半径的检查和测量方法》、IEC61300-3-25-1997《插芯和带光纤插芯同心度的检查和测量方法》、IEC61300-3-26-2002《光纤和插针轴线间的角偏差的测量方法(出射角)》、IEC61300-3-36-2000《插芯内外径测量方法》、IEC61755-2-1-2006《标准单模无角度物理接触光纤的光接头》、IEC61755-3-1-2009《光接口:单模光纤,2.5mm和1.25mm圆柱形全氧化错PC插芯》、IEC61755-3-2-2006《光接口:单模光纤,2.5mm和1.25mm圆柱形全氧化错8°APC插芯》、YD/T2152-2010《光纤活动连接器可靠性要求及试验方法》、GB/T6569-2006《精细陶瓷弯曲强度试验方法》、TelcordiaGR-326-CORE《单模光纤连接头和跳线产品的通用要求》和TelcordiaGR-1221-CORE《光无源器件一般可靠性保证要求》进行修订。请注意本文件的某些内容可能涉及专利,本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分主要起草单位:武汉邮电科学研究院、中兴通讯股份有限公司、河北四方通信设备有限公司、深圳太辰光通信股份有限公司、潮州三环(集团)股份有限公司、富晋精密工业(晋城)有限公司、黄石晨信光电有限责任公司。
本部分主要起草人:朱信海、郝艳辉、郑彦升、武成宾、黄新格、林升德、郑镇宏、周钧、郭永杰、孔祥
本部分于2002年首次发布,本次为第一次修订。1范围
光纤活动连接器插芯技术条件
第1部分:陶瓷插芯
YD/T1198.1-2014
本部分规定了光纤活动连接器陶瓷插芯(以下简称陶瓷插芯)的术语和定义、要求、测量和试验、质量评定程序、检验、标志、包装、运输和处存等条件。本部分适用于光纤活动连接器用p2.50mm及@1.25mm二氧化锆(ZrOz)陶瓷插芯,其他类型陶瓷插芯也可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划GB/T2828.1-2012
SJ/T11363-2006
SJ/T11364-2006
SJ/T11365-2006
3术语和定义
电子信息产品中有毒有害物质的限量要求电子信息产品污染控制标识要求电子信息产品中有毒有害物质的检测方法下列术语和定义适用于本文件。3.1
陶瓷插芯CeramicFerrule
光纤连接器插头中用于在陶瓷套筒内实现精密对中的陶瓷圆柱体,由二氧化锆陶瓷材料制成,中心有一微孔,用作定位光纤。
单模陶瓷插芯SingleModeFerrule结构和性能满足单模光纤对接性能要求的陶瓷插芯。3.3
多模陶瓷插芯MutimodeFerrule
结构和性能满足多模光纤对接性能要求的陶瓷插芯。3.4
外圆直径OuterCircleDiameter
陶瓷插芯外圆柱体的直径大小,单位为mm。3.5
内孔直径Inner(Inside)Diameter陶瓷插芯中微孔的直径大小,单位为um。3.6
同心度Concentricity
YD/T1198.1-2014
陶瓷插芯的微孔中心和陶瓷插芯圆柱体中心之间的偏移量的两倍,单位为um。3.7
偏心距Ecentricity
陶瓷插芯外圆柱轴线与内孔轴线在前端面上的距离,单位为um。3.8
外圆圆度OuterRoundness
陶瓷插芯外圆柱体同一截面上最大直径与最小直径差值的一半,单位为um。3.9
外圆圆柱度OuterCylindricity
陶瓷插芯外圆柱体,不在同一截面上的最大值与最小值直径差值的一半,单位为μm。3.10
角偏差AngularMisalignment
陶瓷插芯内孔轴线与陶瓷插芯外圆柱体轴线之间的夹角,单位为度。3.11
顶点偏移ApexOffset
试验前陶瓷插芯端球面顶点与陶瓷插芯内孔轴线之间的距离,如图1所示,单位为μm。偏移的距离X
曲半径
球面最高点
陶瓷插芯内孔轴线
图1陶瓷插芯顶点偏移的定义示意3.12
曲率半径CurvatureRadius
陶瓷插芯端面为物理接触研磨而形成的球面部分的弯曲半径,如图2所示,单位为mm。曲率半径
图2陶瓷插芯曲率半径的定义示意3.13
表面粗糙度SurfaceRoughness
陶瓷插芯表面加工具有较小的间距和微小峰谷不平度,单位为um。4要求
4.1分类
4.1.1应用于光纤的传输模式分类按陶瓷插芯应用于光纤的传输模式要求可分为:单模陶瓷插芯:
多模陶瓷插芯。
4.1.2按陶瓷插芯同心度精度等级分类按陶瓷插芯的同心度精度等级要求可分为:A级标准陶瓷插芯:
-B级标准陶瓷插芯:
C级标准陶瓷插芯:
-D级标准陶瓷插芯:
-E级标准陶瓷插芯:
F级标准陶瓷插芯。
4.1.3按陶瓷插芯外圆直径分类
按陶瓷插芯的外圆直径可分为:p2.50mm陶瓷插芯:
p1.25mm陶瓷插芯。
4.1.4按陶瓷插芯端面类型分类
按陶瓷插芯成品的端面形状(如图3所示),可分为:FC(FlatContact)型陶瓷插芯:-PC(PhysicalContact)型陶瓷插芯:一APC(Angled-PhysicalContact)型陶瓷插芯。其中,APC型陶瓷播芯按照加工结构分类,可分为以下2类:1)APC台阶型陶瓷插芯:
2)APC锥型陶瓷插芯。
FC型陶瓷插芯
4.2图形和尺寸
4.2.1cp2.50mm陶瓷插芯
PC型陶瓷插芯
APC台阶型陶瓷插芯
图3陶瓷插芯端面类型示意
YD/T1198.1-2014
APC锥型陶瓷插芯
p2.50mm陶瓷插芯图形和几何尺寸如图4所示,其产品分级和几何尺寸由表1给出。YD/T1198.1-2014
最大值最小值
2.4993
2.4987
125.0
10.55
0.65
10.45
0.35
60或90
0.20Ra
中2.50mm陶瓷插芯图形和几何尺寸Φ2.50mm陶瓷插芯级别和几何尺寸C级
最大值最小值
2.4995
2.4985
125.0
10.55
0.65
10.45
0.35
60或90
0.20Ra
最大值最小值
2.4995
125.5
10.55
0.65
2.4985
125.0
10.45
0.35
60或90
0.20Ra
最大值
2.4995
125.5
10.55
0.65
最小值
2.4985
125.0
10.45
0.35
60或90
0.20Ra
最大值
2.4995
128.0
10.55
0.65
最小值
2.4980
125.0
10.45
0.35
60或90
0.40Ra
100
最大值
2.4995
10.55
0.65
最小值
2.4980
125.0
10.45
0.35
60或90
0.40Ra
100
A、B、C、D级陶瓷插芯适用于单模光纤连接器。A级陶瓷插芯适用于标准跳线用单模光纤连接器,B级陶瓷插芯适用于高性能单模光纤连接器,C级陶瓷插芯适用于常规单模光纤连接器,D级陶瓷插芯适用于经济性单模光纤连接器。C、D、E、F级陶瓷插芯适用于多模光纤连接器。C级陶瓷插芯适用于高性能多模光纤连接器,D级陶瓷插芯适用于常规多模光纤连接器,E级和F级陶瓷插芯适用于经济性多模光纤连接器。为实现陶瓷插芯内径与光纤外径的良好配合,C级和D级单模/多模陶瓷插芯可以根据光纤外径加工水平,B值可确定为125.0、125.3或125.5um。E级多模陶瓷插芯内径B值可根据需要确定为125.0~128.0um范围内的数值尺寸G,陶瓷插芯长度可为12.7±0.05mm。尺寸K,倒角」可以加工成圆角,对应H尺寸值不变。尺寸M,是指陶瓷插芯尾部导孔角度,参考使用60°或90°,但必需确保尺寸L最小值≥0.9mm。d尺寸N,为2.5mm陶瓷插芯端面预磨球形的曲率半径。。尺寸P,为2.5mm陶瓷插芯端面预磨球形最高点与插芯内孔中心的偏移度即顶点偏移。「尺寸Q,为陶瓷插芯内孔出射角偏差4
2Φ1.25mm陶瓷插芯
4.2.2
YD/T1198.1-2014
p1.25mm陶瓷插芯图形和几何尺寸如图5所示,其产品分级和几何尺寸由表2给出。OE
+98
最大值
1.2493
最小值
1.2487
125.0
6.55
37.5
32.5
60或90
0.20Ra
图5中1.25mm陶瓷插芯图形和几何尺寸中1.25mm陶瓷插芯级别和几何尺寸表2
最大值
1.2495
最小值
1.2485
125.0
6.55
37.5
32.5
60或90
0.20Ra
最大值
1.2495
125.5
6.55
最小值
1.2485
125.0
37.5
32.5
60或90
0.20Ra
最大值
1.2495
125.5
6.55
最小值
1.2485
125.0
37.5
32.5
60或90
0.20Ra
最大值
1.2495
128.0
6.60
37.5
最小值最大值最小值
1.2480
125.0
32.5
60或90
0.40Ra免费标准bzxz.net
1.24951.2480
125.0
6.60
37.5
32.5
60或90
J0.40Ra
A、B、C、D级陶瓷插芯适用于单模光纤连接器。A级陶瓷插芯适用于标准跳线用单模光纤连接器,B级陶瓷插芯适用于高性能单模光纤连接器,C级陶瓷插芯适用于常规单模光纤连接器,D级陶瓷插芯适用于经济性单模光纤连接器。C、D、E、F级陶瓷插芯适用于多模光纤连接器。C级陶瓷插芯适用于高性能多模光纤连接器,D级陶瓷插芯适用于常规多模光纤连接器,E级和F级陶瓷插芯适用于经济性多模光纤连接器。为实现陶瓷插芯内径与光纤外径的良好配合,C级和D级单模/多模陶瓷插芯可以根据光纤外径加工水平,B值可确定为125.0、125.3或125.5um。E级多模陶瓷插芯内径B值可根据需要确定为125.0~128.0um范围内的数值尺寸G,陶瓷插芯长度可为6.5±0.05或6.4十0.1/-0尺寸J,其角度可为42.5°47.5°。尺寸L,是指陶瓷插芯尾部导孔角度,参考使用60°或90°,但必需确保尺寸K最小值≥0.8mm。。尺寸N,为陶瓷插芯内孔出射角偏差5
YD/T1198.1-2014
4.3物理特性
陶瓷插芯物理特性如表3所示。
4.4材料
表3陶瓷插芯物理特性要求
参数名称
抗弯强度
g/cm
MPa
≥6.0
≥1200
≥1200
陶瓷插芯所使用的材料应保证无老化现象。能经受光纤连接器所需的试验及使用条件。其物理、化学及光学特性应与光纤匹配,不得有损害连接器光学性能的情况发生。4.5环保符合性
陶瓷插芯的组成单元分类应符合SJ/T11363-2006中表1的规定,有毒有害物质的限量要求按SJ/T11365-2006规定检测,应符合SJ/T11363-2006中表2的要求。5测量和试验
5.1环境要求
陶瓷插芯的测量和试验应在下列规定的标准大气条件下进行:温度:15℃~35℃
一相对湿度:25%~75%
一大气压力:86kPa~106kPa。
当不能在标准大气条件下进行测量和试验时,应在检验和试验报告上表明其大气条件。5.2外观检查
陶瓷插芯外观应平滑、洁净、无油污、无异物及毛刺,颜色均匀一致,无肉眼可见的伤痕和裂纹。端面检查采用200倍以上的端面检测仪,在显示屏上判定,要求内孔圆度和表面无裂痕和缺损等现象。5.3尺寸测量
5.3.1测量装置及精度要求
陶瓷插芯的尺寸测量装置及精度要求如下:数显千分尺,精度为0.001mm,用来测量长度;外径测量仪,精度为0.1um,用来测量外径;一针规,精度为0.2um,用来测量内径;同心度检测仪,精度为0.1um,用来测量同心度和偏心距;圆度测量仪,精度为0.01μm,用来测量外圆圆度:圆柱度测量仪,精度为0.01um,用来测量外圆圆柱度;表面粗糙度测量仪,精度为0.01um,用来测量表面粗糙度。本部分不排除其他达到测量精度要求的测量装置和方法。5.3.2测量参数及指标
具体测量参数及指标应符合4.2中的要求。5.3.3测量程序
5.3.3.1外径测量
YD/T1198.1-2014
陶瓷插芯外径测量采用激光外径测量仪进行测量,直接读取数据,测量装置和部位如图6和图7所示,每只陶瓷插芯至少应测量图7所示的3个位置的数值,其差值应符合表1和表2中的F值要求。测量步骤如下:
1)将陶瓷插芯固定在载物台上:2)使用激光外径测试仪分别至少测试陶瓷插芯的3个不同位置,测试仪直接读取数据:3)3个不同测试位置的最大值,即为陶瓷插芯的外径值。载物台
检测光源
陶瓷播芯
光源探测器
图6陶瓷插芯外径测量装置示意
测量方向
测量位置
图7陶瓷插芯外径测量部位示意
5.3.3.2内径测量
采用针规法测量。针规应采用耐磨的材料制成,如碳化钨,需要具备较高的硬度。针规采用通针规和止针规配对使用,其中:
通针规:直径应大于等于陶瓷插芯内径公差的下限值,其差值应≤0.2μum;止针规:直径应大于等于陶瓷插芯内径公差的上限值,其差值应≤0.2um。通针规应当可以穿过陶瓷插芯内孔,如图8所示,止针规不可穿过陶瓷插芯内孔,如图9所示。通
陶瓷插芯
图8陶瓷插芯内径通针规测量示意陶瓷插芯
图9陶瓷插芯内径止针规测量示意通针规
止针规
