【YD通讯标准】 通信局(站)电源、空调及环境集中监控管理系统 第5部分:门禁集中监控系统

本网站 发布时间: 2024-06-10 20:09:14
  • YD/T 1363.5-2014
  • 现行

基本信息

  • 标准号:

    YD/T 1363.5-2014

  • 标准名称:

    通信局(站)电源、空调及环境集中监控管理系统 第5部分:门禁集中监控系统

  • 标准类别:

    通信行业标准(YD)

  • 标准状态:

    现行
  • 出版语种:

    简体中文
  • 下载格式:

    .zip .pdf

标准分类号

关联标准

出版信息

其他信息

标准简介标准简介/下载

点击下载

标准简介:

标准下载解压密码:www.bzxz.net

YD/T 1363.5-2014.Specification of supervision system for power,air conditioner and environment Part 5:Access control and control supervision system.
1范围
YD/T 1363.5规定了通信局(站)电源、空调及环境集中监控管理系统中门禁集中监控系统的系统组成、监控内容、系统管理、硬件配置、软件功能和系统维护等要求。
YD/T 1363.5适用于通信局(站)单独设置的门禁集中监控系统及以此为基础构成的不同规模的门禁集中监控系统网络。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB 9254-2008信息技术设备的无线电骚扰限值和测量方法
GB/T 17626.2-2006电磁兼容试验和测量技术静电放电抗扰度试验
GB/T 17626.4-2008电磁兼容 试验和测量技术电快速瞬变脉冲群抗扰度试验
GB/T 17626.5-2008电磁兼容试验和测量技术浪涌(冲击)抗扰度试验
GB/T 17626.11-2008电磁兼容 试验和测量技术电压暂降、 短时中断和电压变化抗扰度试验
YD/T 585-2010通信用配电设备
YD 5098-2005通信局(站)雷电过电压保护工程设计规范
YD/T 1363.2-2014通信局(站)电源、空调及环境集中监控管理系统第2部分:互联协议
YD/T 1363.3-2014通信局(站)电源、空调及环境集中监控管理系统第3部分:前端智能设备协议
3术语和定义
下列术语和定义适用于本文件。
3.1
监控系统 Supervision System
通信局(站)电源、空调及环境集中监控管理系统。

标准内容标准内容

部分标准内容:

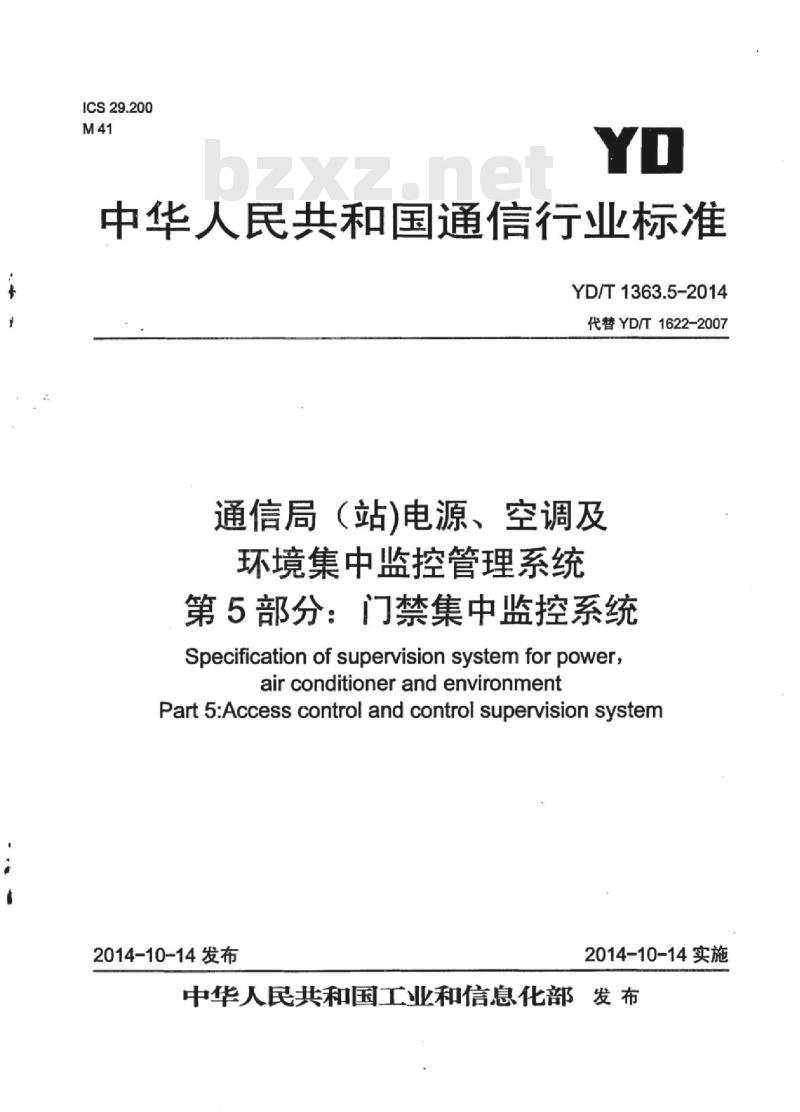

ICS29.200
M41
中华人民共和国通信行业标准
YD/T1363.5-2014
代替YD/T1622-2007
通信局(站)电源、空调及
环境集中监控管理系统
第5部分:门禁集中监控系统
Specificationof supervisionsystemforpowerairconditionerandenvironmentPart 5:Access control and control supervision system2014-10-14发布
2014-10-14实施
中华人民共和国工业和信息化部发布前言

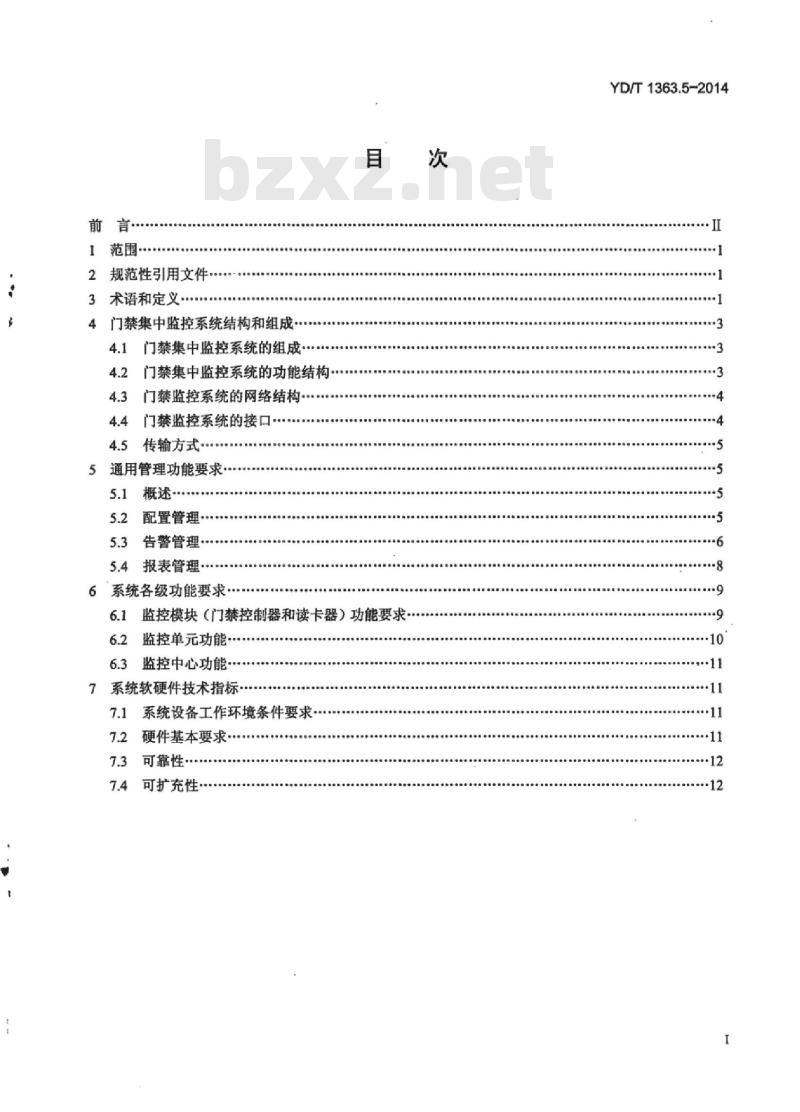

1范围
2规范性引用文件·
3术语和定义
4门禁集中监控系统结构和组成
4.1门禁集中监控系统的组成·
4.2门禁集中监控系统的功能结构*4.3门禁监控系统的网络结构*
门禁监控系统的接口
传输方式
5通用管理功能要求
概述·
配置管理·
告警管理·
报表管理
6系统各级功能要求
监控模块(门禁控制器和读卡器)功能要求监控单元功能
监控中心功能
7系统软硬件技术指标·
7.1系统设备工作环境条件要求.7.2
硬件基本要求
可靠性·
可扩充性:
YD/T1363.5-2014
YD/T1363.5-2014

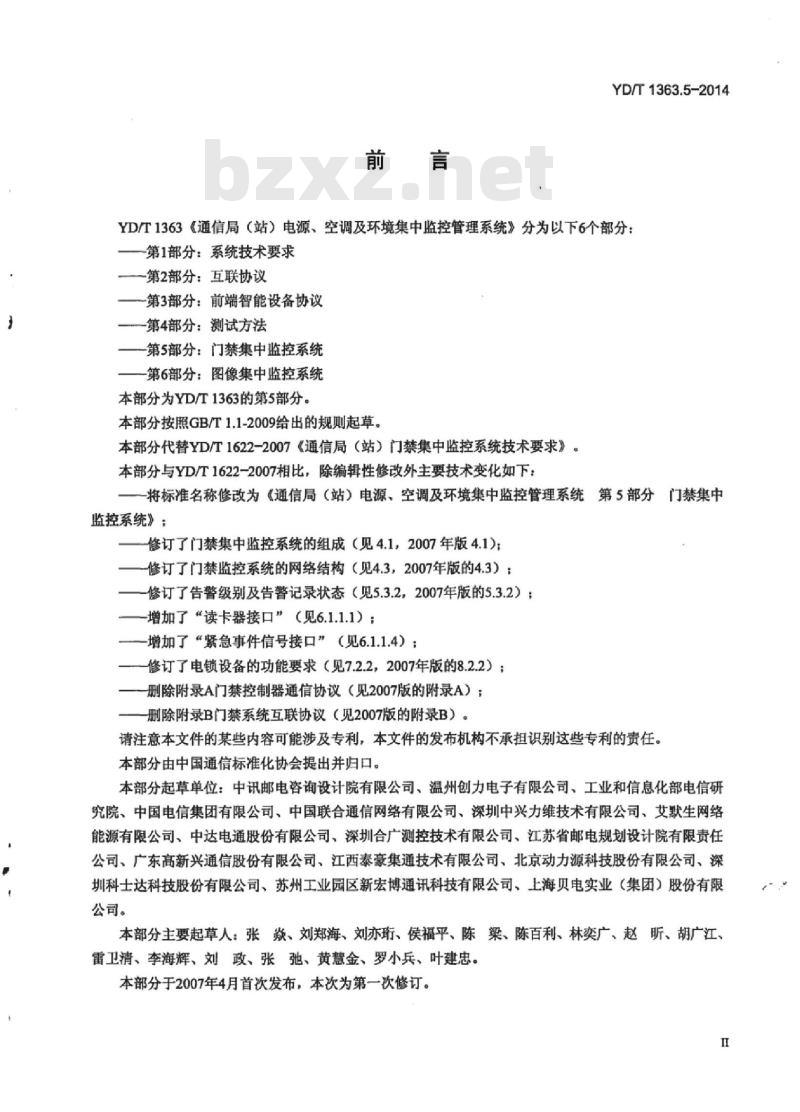

YD/T1363《通信局(站)电源、空调及环境集中监控管理系统》分为以下6个部分:一第1部分:系统技术要求
一第2部分:互联协议
一第3部分:前端智能设备协议
第4部分:测试方法
第5部分:门禁集中监控系统
-第6部分:图像集中监控系统
本部分为YD/T1363的第5部分。
本部分按照GB/T1.1-2009给出的规则起草。本部分代替YD/T1622-2007《通信局(站)门禁集中监控系统技术要求》。本部分与YD/T1622-2007相比,除编辑性修改外主要技术变化如下:将标准名称修改为《通信局(站)电源、空调及环境集中监控管理系统第5部分门禁集中监控系统》:
修订了门禁集中监控系统的组成(见4.1,2007年版4.1);修订了门禁监控系统的网络结构(见4.3,2007年版的4.3):一修订了告警级别及告警记录状态(见5.3.2,2007年版的5.3.2);一增加了“读卡器接口”(见6.1.1.1):一增加了“紧急事件信号接口”(见6.1.1.4):一一修订了电锁设备的功能要求(见7.2.2,2007年版的8.2.2):一删除附录A门禁控制器通信协议(见2007版的附录A):删除附录B门禁系统互联协议(见2007版的附录B)。请注意本文件的某些内容可能涉及专利,本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分起草单位:中讯邮电咨询设计院有限公司、温州创力电子有限公司、工业和信息化部电信研究院、中国电信集团有限公司、中国联合通信网络有限公司、深圳中兴力维技术有限公司、艾默生网络能源有限公司、中达电通股份有限公司、深圳合广测控技术有限公司、江苏省邮电规划设计院有限责任公司、广东高新兴通信股份有限公司、江西泰豪集通技术有限公司、北京动力源科技股份有限公司、深圳科士达科技股份有限公司、苏州工业园区新宏博通讯科技有限公司、上海贝电实业(集团)股份有限公司。
本部分主要起草人:张焱、刘郑海、刘亦、侯福平、陈梁、陈百利、林奕广、赵昕、胡广江、雷卫清、李海辉、刘政、张弛、黄慧金、罗小兵、叶建忠。本部分于2007年4月首次发布,本次为第一次修订。I
1范围
通信局(站)电源、空调及环境集中监控管理系统
第5部分:门禁集中监控系统
YD/T1363.5-2014
本部分规定了通信局(站)电源、空调及环境集中监控管理系统中门禁集中监控系统的系统组成、监控内容、系统管理、硬件配置、软件功能和系统维护等要求。本部分适用于通信局(站)单独设置的门禁集中监控系统及以此为基础构成的不同规模的门禁集中监控系统网络。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB9254—2008
GB/T17626.2-2006
GB/T17626.4-2008
GB/T17626.5-2008
信息技术设备的无线电骚扰限值和测量方法电磁兼容试验和测量技术
静电放电抗扰度试验
电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验电磁兼容试验和测量技术浪涌(冲击)抗扰度试验电磁兼容试验和测量技术电压暂降、短时中断和电压变化抗扰度试验GB/T17626.11-2008
YD/T585-2010
YD5098-2005
YD/T1363.2-2014
YD/T1363.3-2014
3术语和定义
通信用配电设备
通信局(站)雷电过电压保护工程设计规范通信局(站)电源、空调及环境集中监控管理系统第2部分:互联协议通信局(站)电源、空调及环境集中监控管理系统第3部分:前端智能设备下列术语和定义适用于本文件。3.1
监控系统SupervisionSystem
通信局(站)电源、空调及环境集中监控管理系统。3.2
门禁监控系统AccessSupervisionSystem对通信局(站)机房门进行集中监控管理的系统。门禁监控系统可以单独组网,也可纳入电源、空调及环境集中监控管理系统。
省监控中心ProvinceSupervisionCenter(PSC)省或同等级别网管的网络管理中心。YD/T1363.5-2014
地区监控中心SupervisionCenter(SC)本地网或者同等管理级别的网络管理中心。3.5
区域监控中心SupervisionStation(Ss)区域(县、区级)管理维护单位。3.6
监控单元SupervisionUnit(SU)监控系统的最小管理子系统,监控范围一般为一个独立的通信局(站)或大型局站内相对独立的电源、空调设备及环境。在本部分特指一个独立的通信局(站)门禁或大型局站内多套相对独立的门禁。3.7
监控模块SupervisionModule(SM)完成特定设备、环境量监控及管理功能,并提供相应监控信息的设备。本部分指具有通信机房门禁的监控及管理功能,并提供相应被监控门信息的设备。3.8
监控对象SupervisionObject(SO)被监控的各种电源、空调设备及机房环境,本部分指通信局(站)进出管理的门。3.9
网管中心NetworkManagementCenter专指电信的综合网络管理中心。3.10
组网Networking
依据维护管理体制而采取的网络组织。3.11
网络结构NetworkStructure
监控系统的网络架构。
3.12
通信协议CommunicationProtocol规范两个实体之间进行标准通信的应用层的规约。3.13
接口Interface
两个系统(上下级或对等系统)之间具体的通信协议:在应用到硬件设备时,指设备的物理端口。3.14
门禁卡 AccessCard
门禁集中监控系统的识别依据,可为IC卡、ID卡或指纹、虹膜等生物识别。3.15
门禁控制器AccessController
YD/T1363.5-2014
门禁集中监控系统的核心,一般由一台微处理机和相应的外围电路组成,主要控制门禁集中监控系统电锁的开关门动作,读取门禁卡中有效信息。4门禁集中监控系统结构和组成
4.1门禁集中监控系统的组成
门禁集中监控系统由门禁控制单元设备、监控主机、门禁管理软件等组成。门禁控制单元设备包括门禁控制器、读卡器、电锁、门磁、开门开关、门禁卡等,如图1所示。门禁监控管理系统
门禁控制单元设备
4.2门禁集中监控系统的功能结构4.2.1数据采集和控制
图1门禁集中监控系统组成
门禁集中监控系统功能结构如图2所示,数据采集(读取门禁卡信息)是门禁集中监控系统最基本的功能要求,须及时和准确:对监控对象设备控制(控制电锁的开启、闭合)是为实现维护的有效手段,须安全、可靠。
4.2.2运行和维护
运行和维护是基于数据采集和设备控制之上的系统核心功能,完成日常运行数据的监控、告警处理、规定的数据记录和相关的控制操作等。4.2.3管理功能
如图2所示,监控系统应实现以下4组管理功能:a)配置管理
配置管理提供收集、鉴别、控制来自下层数据和将数据提供给上级的一组功能。b)故障管理
故障管理提供对监控对象运行情况异常进行检测、报告和校正的一组功能。c)性能管理
性能管理提供对监控对象的状态以及网络的有效性评估和报告的一组功能。d)安全管理
安全管理提供保证运行中的监控系统安全的一组功能。YD/T1363.5-2014
门禁监控
管理系统
数据采集
管理功能
配置/做障/
性能/安全
运行、维护
核心功能
监控对象
设备控制
图2门禁监控管理系统的功能结构4.3门禁监控系统的网络结构
网管中心
4.3.1门禁集中监控系统一般由门禁集中监控系统监控中心、传输通道、门禁监控单元构成。4.3.2监控模块面向具体的门禁监控对象,完成数据采集和必要的控制功能。一般按照门禁监控对象的类型有不同的监控模块,在一个监控系统中可以有多个监控模块。4.3.3监控单元一般完成一个物理位置相对独立的通信局(站)内所有的监控模块的管理工作,个别情况可兼管其他小局(站)的设备。4.3.4门禁集中监控系统监控中心为适应集中监控、集中维护和集中管理的要求而设置。门禁集中监控系统的建设可相对独立,也可归属通信局(站)电源、空调及环境集中监控管理系统,或直接归属网管系统的一个组成部分,门禁监控系统的网络结构如图3所示。PSC
省监控中心
地区监控中心
监控单元
4.4门禁监控系统的接口
B接口免费标准bzxz.net
C接口
CSU
D接口
图3门禁监控系统的网络结构
其他网管
D接口
其他网管
4.4.1门禁监控系统根据用户的要求,可以灵活地组织成各种类型的运行系统,本规范仅以图3所示,说明监控系统不同网络层次之间的接口。4.4.2监控模块与监控对象之间应遵循设备厂家的内部电气、机械规程等要求。4
YD/T1363.5-2014
4.4.3监控模块与监控单元之间的接口定义为*前端智能设备协议一—A接口,接口协议应符合YD/T1363.3-2014的要求。
4.4.4监控单元与上级管理单位之间的接口定义为“局数据接入协议”—一B接口。4.4.5不同门禁监控系统之间,以及门禁监控系统与监控中心之间互联的接口定义为系统互联协议”一C接口,应符合YD/T1363.2-201x的要求。4.4.6门禁监控系统与其他网管之间的接口定义为\告警协议”—一D接口。4.5传输方式
4.5.1监控模块(SM)与监控单元(SU)之间,采用专用数据总线等方式,目前使用较多的为RS232、RS422/485及网络协议(IP)接口。4.5.2监控单元(SU)以上各级网络传输应根据工程实际传输资源的组成,在满足监控系统功能的基础上,选择合理、可靠的传输方式,例如2M、光纤、以太网、无线传输等多种方式。4.5.3当可靠性要求很高时,监控单元(SU)以上各级网络传输可采用双路由或环网备份的方式,传输出现故障时,主、备路由自动切换。5通用管理功能要求
5.1概述
门禁集中监控系统的通用管理功能包括配置管理、告警管理、性能管理、安全管理和系统支持功能等内容。系统各级功能、软件、硬件要求及报表格式等是对通用管理功能的具体应用、扩展和补充。5.2配置管理
配置管理包括以下功能:
a)部门配置
1)部门资料(部门名称,职能,管理级别等):2)部门的增加、删除、修改:
3)显示排序等操作管理;
4)部门权限设置、修改操作。
b)人员配置
1)人员资料(姓名,年龄,部门,职称,电话,手机,身份证,性别等):2)持卡人员的增加、删除、修改:3)显示排序等操作管理:
4)人员的权限设置、修改操作。c)门配置
1)门基本资料(门名,安装位置,是否联网,所属门禁控制器,门号等):2)门的添加、删除、更改操作;3)开关门权限设置(开门时限设置,人员设置,部门设置,卡类型设置等)。d)门禁卡配置
1)门禁卡基本资料(卡号,卡类型,所属人员,关联门列表,状态,所有门的权限设置):2)门禁卡具体类型(用户卡,特权卡,管理卡,临时卡):3)门禁卡权限配置。
YD/T1363.5-2014
e)门禁卡状态
包括正常使用、冻结、挂失和注销。门禁卡注销时,如果存在与该卡有关的历史事件记录,则在注销时只做注销标志,不可以删除。f)门禁控制器、读卡器配置
1)通信方式,通信速率:
2)门锁维电器执行时间设定:
3)开门后等待进入的延时时间设定:4)门磁感应器的特性设定,包括是否监控门位状态、门位状态异常是否告警等:5)门开关状态监控的布防和撤防:6)门禁控制器校时:
7)电锁的种类特性(断电/加电、自动锁或者不锁)。g)门禁监控时段管理
1)休息日管理:
2)节假日管理;
3)准进时段管理;
4)监控时段管理:
5)门禁撤布防时段管理。
5.3告警管理
5.3.1信息采集
故障信息采集包括各类监控对象故障信息和门禁集中监控系统自身各级软、硬件故障信息的实时采集,告警级别分类和事件上报控制等功能。为了对告警信息统一管理,定义通用告警参数。为了支持告警级别动态定义,规定告警级别分类表5.3.2通用告警管理参数
5.3.2.1告警级别定义
告警级别定义如下:
a)一级告警:已经危及设备及通信安全,必需立即处理的告警。例如非法开门、门禁失效等。b)二级告警:即将危及设备及通信安全,必需立即处理的告警。例如开门超时,其他联动紧急告警等。
c)三级告警:可能影响设备及通信安全,需要安排时间处理的告警。例如非法刷卡、其他联动重要告警等。
d)四级告警:向维护人员提示的信息。e)一级告警以红色标识,二级告警以橙色标识,三级告警以黄色标识,四级告警以淡蓝色标识。f)门禁监控系统告警内容应能根据要求进行告警级别的调整。5.3.2.2告警记录状态
告警记录状态包括:
a)新产生:未消除、未确认的告警。b)已确认:未消除、但已确认的告警。6
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
