YD/T 1436-2014.Outdoor power system for telecommunications.
1范围
YD/T 1436规定了室外型通信电源系统(以下简称系统)的定义、分类、技术要求、防雷要求、环境适应性要求、试验方法、检验规则以及标志、包装、运输和储存。
YD/T 1436适用于放置在室外固定地点的,由高频开关电源、不间断电源(UPS) 、蓄电池、配电装置、温度调节装置和机柜组成的通信电源系统。
YD/T 1436不适用于室外型柴油发电机组、车船载移动电源系统及利用自然环境能量发电的电源系统。
2规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修订单)适用于本文件。
GB/T 191-2008包装储运图示标志
GB/T 2423.17-2008电工电子产品基本环境试验规程试验Ka:盐雾试验方法
GB/T 2828.1-2012计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划
GB 3873通信设备产品包装通用技术条件
GB 4208-2008外壳防护代码(IP) 代码
GB 4797.1-2005电工电子产品环境自然环境条件温度和湿度
GB 4797.4-2006电工电子产品环境自然环境条件太阳辐射与温度
GB/T 4797.5-2008电工电子产品环境自然环境条件降水和风
GB 4943.1-2011信息技术设备安全第1部分:通用要求
YD/T 282-2011通信设备可靠性通用试验方法
YD/T 799 -2010通信用阀控式密封铅酸蓄电池
YD/T 944-2007通信电源设备的防雷技术要求和测试方法
YD/T 983-2013通信电源设备电磁兼容性限值及测量方法
YD/T 1058-2000通信用高频开关电源系统

标准内容标准内容

部分标准内容:

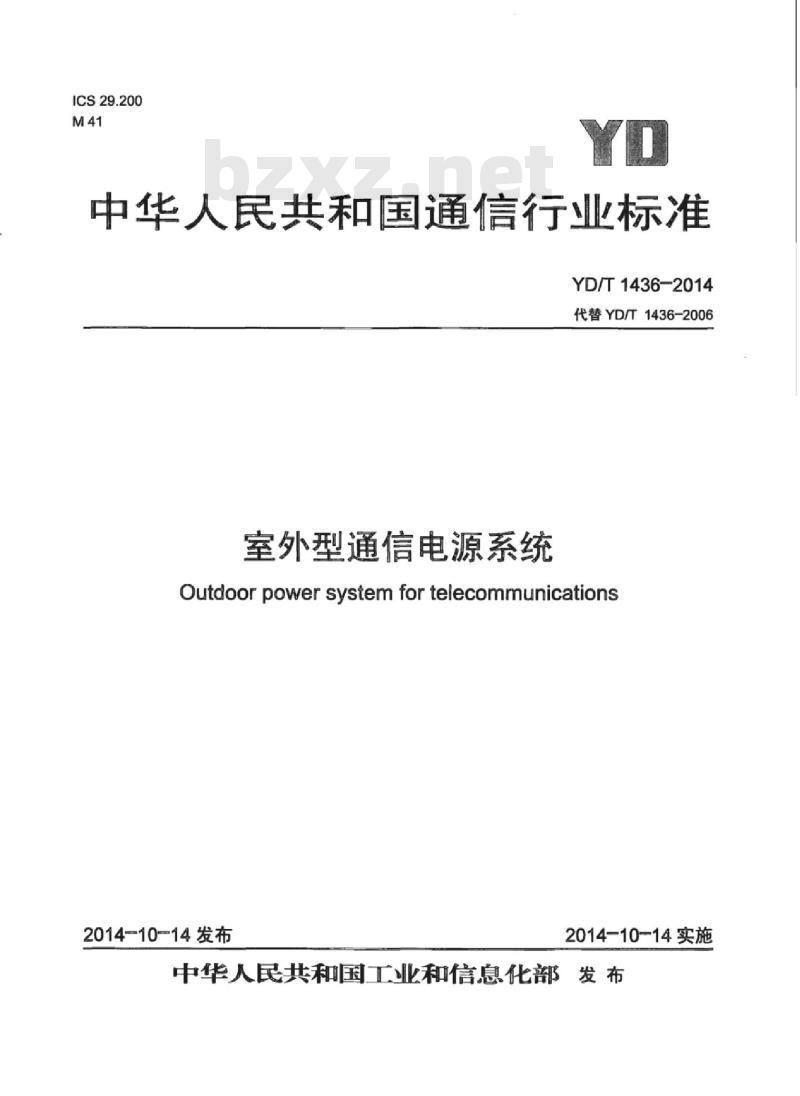

ICS29.200
M41
中华人民共和国通信行业标准
YD/T1436-2014
代替YD/T1436-2006
室外型通信电源系统
Outdoorpowersystemfortelecommunications2014-10-14发布
2014-10-14实施
中华人民共和国工业和信息化部发布言

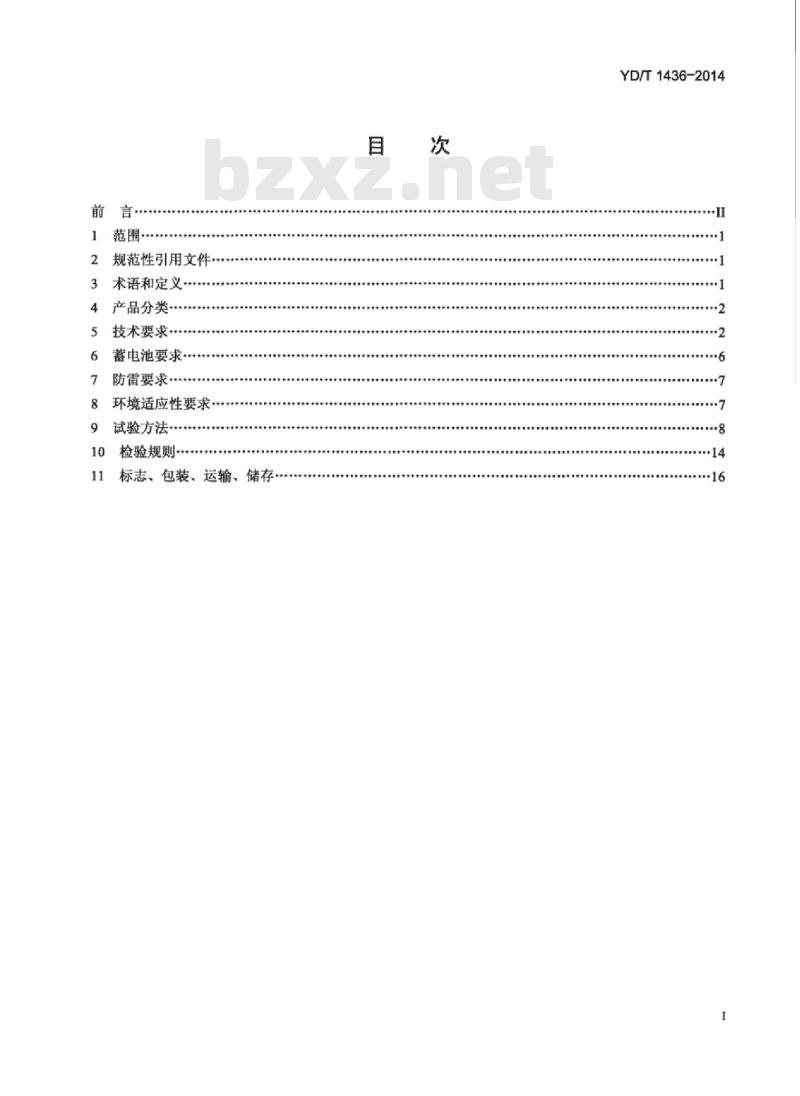

1范围·
2规范性引用文件。
3术语和定义·
4产品分类*
5技术要求
蓄电池要求…
防雷要求
8环境适应性要求
试验方法
检验规则
标志、包装、运输、储存.
YD/T1436-2014
YD/T1436-2014

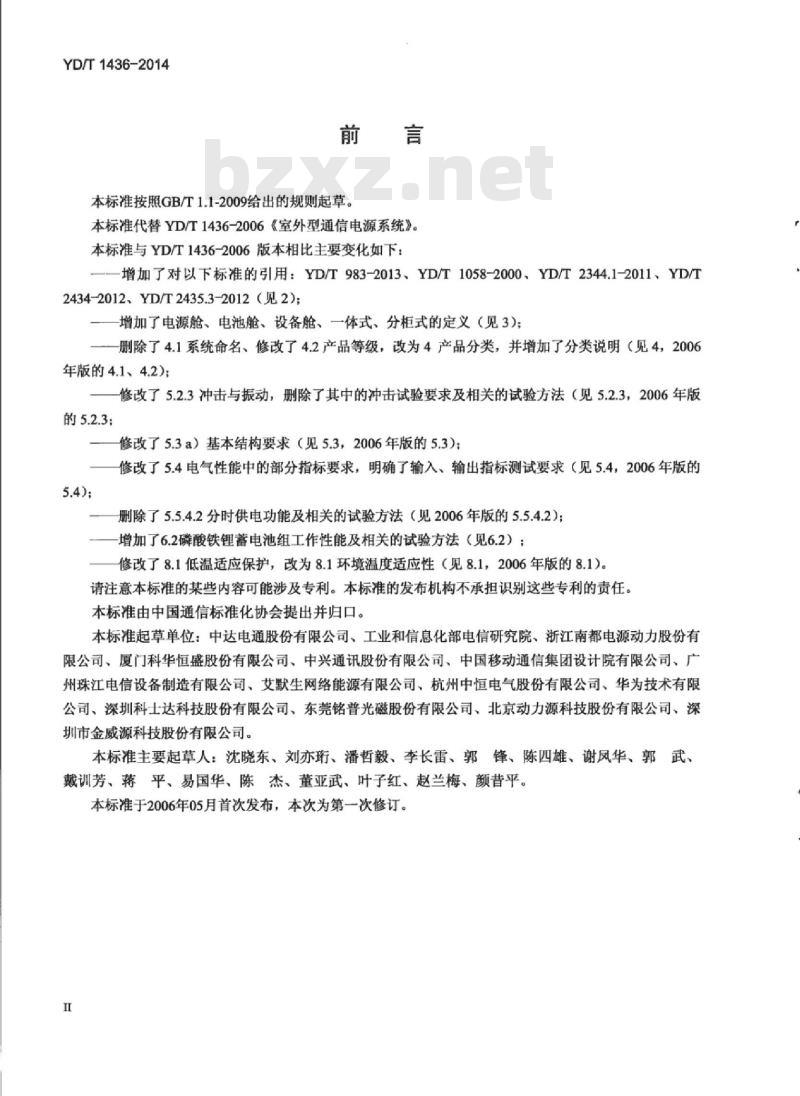

本标准按照GB/T1.1-2009给出的规则起草。本标准代替YD/T1436-2006《室外型通信电源系统》本标准与YD/T1436-2006版本相比主要变化如下:增加了对以下标准的引用:YD/T983-2013、YD/T1058-2000、YD/T2344.1-2011、YD/T2434-2012、YD/T2435.3-2012(见2)一一增加了电源舱、电池舱、设备舱,一体式、分柜式的定义(见3):一删除了4.1系统命名、修改了4.2产品等级,改为4产品分类,并增加了分类说明(见4,2006年版的4.1、4.2);
一修改了5.2.3冲击与振动,删除了其中的冲击试验要求及相关的试验方法(见5.2.3,2006年版的5.2.3;
—修改了5.3a)基本结构要求(见5.3,2006年版的5.3);修改了5.4电气性能中的部分指标要求,明确了输入、输出指标测试要求(见5.4,2006年版的5.4);
删除了5.5.4.2分时供电功能及相关的试验方法(见2006年版的5.5.4.2);一增加了6.2磷酸铁锂蓄电池组工作性能及相关的试验方法(见6.2):一修改了8.1低温适应保护,改为8.1环境温度适应性(见8.1,2006年版的8.1)请注意本标准的某些内容可能涉及专利。本标准的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位:中达电通股份有限公司、工业和信息化部电信研究院、浙江南都电源动力股份有限公司、厦门科华恒盛股份有限公司、中兴通讯股份有限公司、中国移动通信集团设计院有限公司、广州珠江电信设备制造有限公司、艾默生网络能源有限公司、杭州中恒电气股份有限公司、华为技术有限公司、深圳科士达科技股份有限公司、东莞铭普光磁股份有限公司、北京动力源科技股份有限公司、深圳市金威源科技股份有限公司。本标准主要起草人:沈晓东、刘亦、潘哲毅、李长雷、郭锋、陈四雄、谢凤华、郭武、戴训芳、蒋平、易国华、陈杰、董亚武、叶子红、赵兰梅、颜昔平。本标准于2006年05月首次发布,本次为第一次修订。1范围

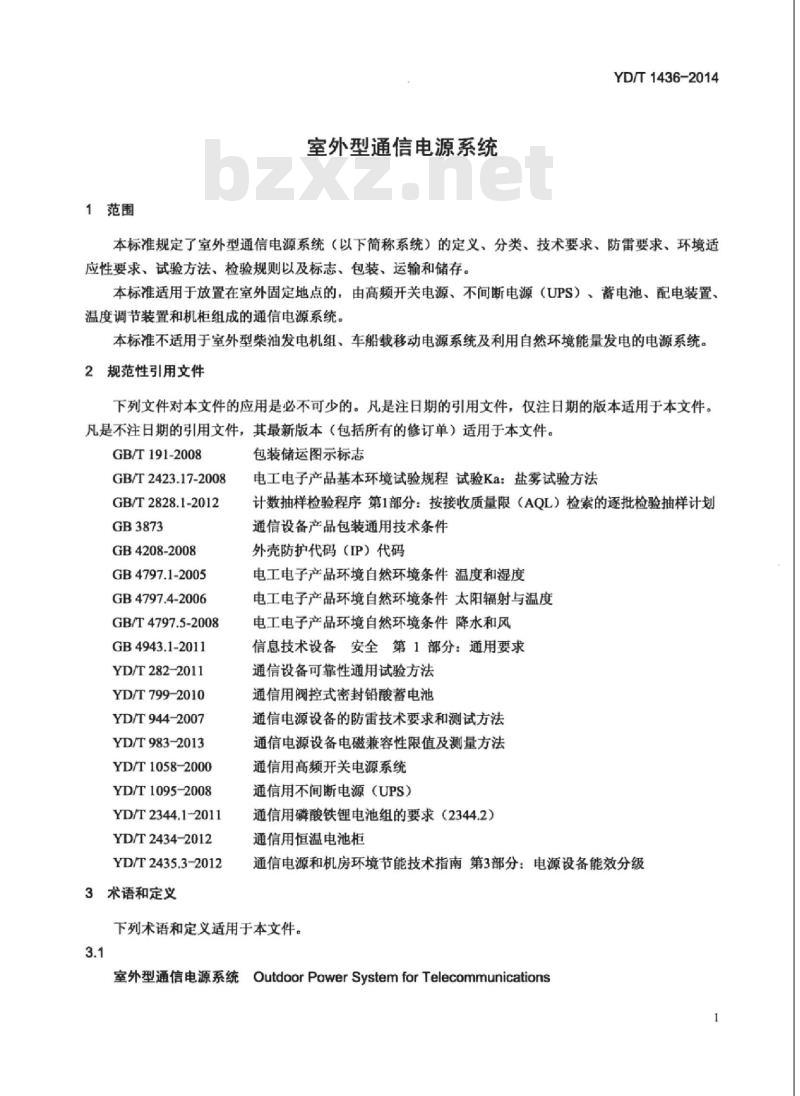

室外型通信电源系统
YD/T1436-2014
本标准规定了室外型通信电源系统(以下简称系统)的定义、分类、技术要求、防雷要求、环境适应性要求、试验方法、检验规则以及标志、包装、运输和储存。本标准适用于放置在室外固定地点的,由高频开关电源、不间断电源(UPS)、蓄电池、配电装置、温度调节装置和机柜组成的通信电源系统。本标准不适用于室外型柴油发电机组、车船载移动电源系统及利用自然环境能量发电的电源系统。2规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修订单)适用于本文件。GB/T191-2008
GB/T 2423.17-2008
GB/T2828.1-2012
GB3873
GB4208-2008
GB 4797.1-2005
GB 4797.4-2006
GB/T4797.5-2008
GB4943.1-2011
YD/T282-2011
YD/T799-2010
YD/T944-2007
YD/T983-2013
YD/T1058-2000
YD/T1095-2008
YD/T2344.1-2011
YD/T2434-2012
YD/T2435.3-2012
3术语和定义
包装储运图示标志
电工电子产品基本环境试验规程试验Ka:盐雾试验方法计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划通信设备产品包装通用技术条件外壳防护代码(IP)代码
电工电子产品环境自然环境条件温度和湿度电工电子产品环境自然环境条件太阳辐射与温度电工电子产品环境自然环境条件降水和风信息技术设备安全第1部分:通用要求通信设备可靠性通用试验方法
通信用阀控式密封铅酸蓄电池
通信电源设备的防雷技术要求和测试方法通信电源设备电磁兼容性限值及测量方法通信用高频开关电源系统
通信用不间断电源(UPS)
通信用磷酸铁锂电池组的要求(2344.2)通信用恒温电池柜
通信电源和机房环境节能技术指南第3部分:电源设备能效分级下列术语和定义适用于本文件。3.1
室外型通信电源系统OutdoorPowerSystemforTelecommunications1
YD/T1436-2014
安装在室外固定地点,与通信设备配套的由高频开关电源、不间断电源(UPS)、蓄电池、配电装置、温度调节装置和机柜组成的通信电源系统3.2
I型Typel
适用于GB4797.1-2005的表1中规定的寒冷、寒温I、寒温Ⅱ、暖温、干热5种气候类型区域的产品类型。
型Typel
适用于GB4797.1-2005的表1中规定的暖温、干热、亚湿热和湿热四种气候类型区域的产品类型。3.4
电源舱PowersupplyCabin
机柜内安装开关电源、UPS的空间。3.5
电池舱BatteryCabin
机柜内安装蓄电池的空间。
设备舱EquipmentCabin
机柜内因用户要求而增设的安装其他设备的空间。3.7
一体式IntegralType
系统由一个机柜组成,电源舱、设备舱和电池舱放置在此机柜中。3.8
分柜式SplitType
系统由两个或两个以上的机柜组成,电源舱、设备舱、电池舱可放置在各个机柜中。4产品分类
室外型通信电源系统有多种类型,这些类型可按不同方式分类:a)按使用地区分:I型、Ⅱ型;b)按机柜结构分:一体式、分柜式;c)按输出电压分:交流输出(220V交流正弦波输出)、直流输出(一48V直流输出):d)按散热方式分:通风型、热交换型、空调型。5技术要求
5.1基本工作条件
5.1.1环境温度
I型:-40℃~+45℃:
I型:-10℃~+45℃
5.1.2环境湿度
I型:≤90%RH(不结露):
II型:≤95%RH(不结露)。
5.1.3大气压力
70kPa~106kPa(近似海拔高度0m~3000m)5.1.4其他
YD/T1436-2014
工作环境应无剧烈震动与冲击,无导电爆炸性尘埃,无明显的腐蚀性气体,并远离热源。5.2储存及运输条件
5.2.1环境温度
环境温度:-40℃~+70℃
5.2.2环境湿度
环境湿度≤95%
5.2.3振动(不安装蓄电池)
振动:振动频率为10Hz~55Hz(正弦扫频),振幅为0.35mm。5.2.4其他
储存及运输条件中不包含蓄电池,铅酸蓄电池的储存及运输条件应按YD/T799-2010标准执行,磷酸铁锂蓄电池的储存及运输条件应按YD/T2344.1-2011标准执行。5.3结构、外观及安装的要求
5.3.1结构要求
结构要求包括:
a)基本结构要求
机柜正面都须装有带锁的门,应做到不开门就不能对产品做任何操作。操作所用开关、按钮应灵活可靠。
机柜结构应具有散热效应,散热方式可采取如:通风散热、热交换散热、空调散热等方式,电源舱、设备舱与电池舱可采取不同的散热方式。放置铅酸蓄电池的电池舱应具有与外界的通气孔。一体式系统机柜内,电池舱应安置在机柜下部;分柜式系统各机柜完全独立,电源舱、设备舱、电池舱可放置在各个机柜中。
b)蓄电池放置与接线要求
蓄电池放置位置的结构应方便蓄电池的更换操作。蓄电池之间间距应不小于10mm。c)外接端口要求
系统外接的接线端口(包括输入端和输出端、信号端)应有妥善的连接固定方式,并同外壳防护等级相适配。
5.3.2外观要求
外观要求包括:
a)机柜结构稳固,漆面或镀层匀称,无剥落、锈蚀及裂痕等现象;b)机柜表面平整,所有标牌、标记、文字符号应清晰、正确、整齐。5.3.3安装要求
YD/T1436-2014
产品安装的垂直倾斜度<土5°
5.4电气性能
5.4.1输入技术指标
5.4.1.1交流输入电压范围
单相:220×(1±20%)V,三相:380X(1±20%)V5.4.1.2输入频率范围
输入频率范围:50×(1±5%)
5.4.1.3输入功率因数
输入功率因数包括:
a)交流系统的输入功率因数:≥0.9b)直流系统的输入功率因数:≥0.995.4.2输出技术指标
交流系统的输出技术指标应符合YD/T1095-2008的要求,直流系统的输出技术指标应符合YD/T1058-2000的要求。
5.4.3系统技术指标及要求
5.4.3.1系统效率(不含加热、制冷功耗)直流系统效率见表1。
直流系统效率
单个整流模块输出功率
交流系统效率见表2。此内容来自标准下载网
输出容量
kVA
5.4.3.2系统噪声
≥92%
≥91%
系统噪声≤65dB(A)
5.5系统功能
5.5.1保护功能
5.5.1.1交流系统保护功能
交流系统保护功能包括:
a)输出短路保护
≥1500
≥90%
≥88%
表2交流系统效率
≥88%
≥85%
≥89%
≥89%
<1500
≥87%
≥85%
≥85%
≥81%
当系统工作在逆变状态时,输出端短路,系统应具有自动保护功能,当故障消除后可恢复工作。b)输出过流保护
当输出电流超过额定电流时,应能发出告警,当输出电流超过过载能力时,系统应能自动关机或转为旁路供电。
c)过温度保护
系统机内运行温度过高时,应能自动关机保护或转为旁路供电。d)输出过/欠压保护
YD/T1436-2014
系统输出电压高于设定过电压值或低于设定欠电压值时,应能自动关机保护或转为旁路供电。e)蓄电池低电压保护
当蓄电池端电压下降到内部设定值。系统应停止逆变,改为旁路输出或停止输出。f)输入过/次压保护
当输入电压超出充许范围时,系统将由蓄电池供电,逆变输出。5.5.1.2直流系统保护功能
直充系统保护功能包括:
a)输出短路保护
系统输出短路时,应具有自动保护功能,当故障消除后可自动恢复工作。b)输出限流保护
系统输出电流达到设定限流值时,应有限流输出保护功能。c)过温度保护
系统机内温度超过内部限值时,应能告警并停止输出或限流,并在温度降至正常范围时可自动恢复,d)输出过/次压保护
系统输出电压超过设定值范围时,应自动关机保护。输出电压未达设定值范围时,应能自动告警。e)蓄电池低电压保护(LVDS)
当蓄电池端电压下降低于内部设定值时,蓄电池电路应能自动跳脱,停止输出。f)输入过/欠压保护
当输入电压超出允许范围时,系统应能产生告警,自动停止输出,在输入电压恢复至正常范围时可自动恢复输出。
5.5.2系统告警功能
系统告警功能包括:
a)交流中断/异常告警
当输入的交流电压中断或交流电压高于(低于)内部设定值时,系统应能产生告警信号。b)蓄电池低电压告警
当蓄电池电压低于内部设定值,系统应能产生告警信号。C)模块故障告警
当系统内整流模块或UPS或主要电路产生故障,系统应能产生告警信号。其他告警功能项目可由客户与厂家协商而定。5.5.3系统监控功能
系统应具备告警信号输出的接口(干接点),或系统可以通过通信接口方式向外传递告警信息。5.5.4系统其他功能
5.5.4.1复电自动恢复功能
在交流输入停电复电之后,系统应能自动恢复正常运行。5
YD/T1436-2014
5.5.4.2风扇温控调速功能(可选)系统散热风扇应能根据系统散热需求,调节其转速。5.5.4.3蓄电池管理功能
系统应具备对蓄电池进行浮充电压充电和均充电压充电的管理功能,并能根据蓄电池温度对浮充电压值作温度补偿。
5.5.4.4直流系统模块体眠功能(可选)直流系统宜具有整流模块休眠功能,并符合YD/T1058-2000中对休眠功能的要求。5.6安全要求
5.6.1绝缘电阻
环境温度在22℃土5℃,环境湿度≤90%RH时,输入电路对地、输入电路对输出电路、输出电路对地的绝缘电阻均应>2MQ。
5.6.2绝缘强度
系统的绝缘电阻测试合格后,系统的输入电路对保护地、输入电路对输出电路、输出电路对保护地应能承受50Hz,方均根值为表3所规定的正弦交流电压值1分钟,应不击穿、不飞弧,漏电流小于30mA。也可改用对应交流电压峰值的直流电压值,做正、反两个方向的测试。表3绝缘强度测试电压值表
系统输出
交流输出
直流输出
5.6.3接触电流
测试点
输入电路对保护地
输出电路对保护地
输入电路对保护地
输入电路对输出电路
输出电路对保护地
测试电压值
2000Vac或2828Vdc
2000Vac或2828Vdc
1500Vac或2121Vdc
3000Vac或4242Vdc
500Vac或707Vde
接触电流应不大于3.5mA;如超出3.5mA,应按GB4943.1-2011标准要求,在输出接线端处加贴相应的标示。
5.6.4接地连续性
产品外壳及接地零部件之间的接地电阻<0.12。5.6.5材料阻燃性
印刷线路板,导线塑料绝缘层,塑料电木件等材料应具备阻燃特性,应符合GB4943.1-2011的要求。5.7电磁兼容限值
交流系统的电磁兼容性能应符合YD/T1095-2008中4.4的要求。直流系统的电磁兼容性能应符合YD/T1058-2000中4.16的要求。5.8可靠性指标
系统平均无故障时间(MTBF)应不小于50000h(不包括蓄电池)。6蓄电池要求
6.1铅酸蓄电池工作性能
6.1.1基本要求
铅酸蓄电池的性能指标应满足YD/T799-2010的规定。6.1.2高温性能
蓄电池在45℃的环境下,应能放出额定容量(C1o)的100%。6.1.3低温性能
蓄电池在一10℃的环境下,应能放出额定容量(C10)的70%。6.1.4蓄电池恒压限流充电值
蓄电池在恒压条件下,最大充电电流可达到2.5110。6.1.5蓄电池容量恢复性能
蓄电池经受短路循环5次后放电容量不低于额定容量(C1o)的90%。6.1.6蓄电池寿命
在9.8.6的试验条件下,蓄电池循环寿命应不低于300次。6.2磷酸铁锂电池组工作性能
6.2.1基本要求
磷酸铁锂电池组的性能指标应满足YD/T2344.1-2011标准的规定。6.2.2高温性能
电池在45℃的环境下,应能放出额定容量(C1o)的100%;电池在55℃的环境下,应能放出额定容量(C1o)的95%以上。6.2.3低温性能
电池在一10℃C的环境下,应能放出额定容量(C10)的60%。6.2.4蓄电池容量保存率
YD/T1436-2014
电池组充满电后,在环境温度为25℃土2℃的条件下将电池组开路静置28天,再以1.011oA电流放电至终止电压,放电容量不低于额定容量(C1o)的95%。6.2.5电池寿命
电池组按9.9.6的方法测试,电池组的循环寿命应不少于1000次。7防雷要求
系统的交流输入端应装有防雷器件,防雷器件的规格应根据产品安装环境条件决定,至少不低于YD/T944-2007中5.2.2.1的表1中H型防雷要求。系统的输出端应装有防雷器件,防雷器件的规格应符合YD/T944-2007中5.2.2.2的表2的H型防雷要求。
从系统向外引出的信号线应在输出端口装有防雷器件,防雷器件的规格应符合YD/T944-2007中5.2.2.3的表3的H型防雷要求。
8环境适应性要求
8.1环境温度适应性
系统除了具备在本标准规定的环境温度条件下正常运行的能力之外,还应确保:a)按客户要求设置的设备舱内部温度应满足所安装设备的环境温度条件。7
YD/T1436-2014
b)系统电池舱为空调型的,舱内温度应符合YD/T2434-2012中规定的电池恒温柜内部温度控制范围要求。I型系统电池舱应配备加热装置,以保证电池能够在低温条件下运行。8.2防晒保护
系统机柜外表面应具有防晒隔热措施,产品经受GB4797.4-2006中描述的1120W/m2等级太阳辐射后,系统电源舱、设备舱、电池舱内温度应满足8.1的要求。8.3防水保护
系统安装电路部分的机柜外壳应符合GB4208-2008中IPX5级别:安装蓄电池部分的机柜外壳应符合GB4208中IPX4级别。
8.4防尘保护
系统安装电路部分的机柜外壳应符合GB4208-2008中IP5X(热交换、空调型)或IP4X(通风型)级别:安装铅酸蓄电池的电池柜应符合GB4208-2008中IP3X级别;安装磷酸铁锂的电池柜应符合GB4208-2008中IP5X的要求。
8.5三防(防潮湿,防霉变,防盐雾)保护系统内印刷线路板、接插件等电路应具有防潮湿、防霉变、防盐雾处理,使产品能在室外潮湿、含盐雾的环境下正常运行。其中防盐雾腐蚀能力按系统所在地区不同,满足表4中规定的盐雾沉降量要求。表4盐雾年平均日沉降量值的典型分布地区
海洋中的岛屿和沿海地区
潮湿的沿海与内陆地区
中等半潮湿到潮湿的内陆地区
干燥地区
8.6防锈(防氧化)保护
严酷程度
严酷的
中等的
轻度的
轻微及可忽略的
沉降量
mg/(m2-d)
8~90以上
0.8~8以上
0.8~1.6以上
<0.8
参考距离
距海50~100km以内
距海80~1600km以内
距海500km以上
不包括盐碱地区
产品铁质外壳和暴露在外的铁质支架,零件应具有双层防锈措施,非铁质的金属外壳,也应具有防氧化保护膜或防氧化处理。
8.7防异物入侵保护
通风型机柜在机柜通风口要有过滤网,通风口所加过滤网要避免虫子入侵、灰尘的堵塞。过滤网应能方便清洁。
8.8防风保护
安装在平台上的产品,以及暴露在外的部件,应能承受GB/T4797.5-2008表9规定的不同地区不同高度处的相对风速的侵装。
8.9防盗保护
系统机柜外壳门应具有防盗锁,固定产品的螺栓必须是在打开产品外壳的门才能安装或拆卸。9试验方法
9.1试验前准备
通电前被测设备应与环境温度平衡,按规定预热时间对被测设备进行预热。试验的环境条件要求如下:
