【YD通讯标准】 通信局(站)电源、空调及环境集中监控管理系统 第2部分:互联协议

本网站 发布时间: 2024-06-10 19:52:52
  • YD/T 1363.2-2014
  • 现行

基本信息

  • 标准号:

    YD/T 1363.2-2014

  • 标准名称:

    通信局(站)电源、空调及环境集中监控管理系统 第2部分:互联协议

  • 标准类别:

    通信行业标准(YD)

  • 标准状态:

    现行
  • 出版语种:

    简体中文
  • 下载格式:

    .zip .pdf

标准分类号

关联标准

出版信息

其他信息

标准简介标准简介/下载

点击下载

标准简介:

标准下载解压密码:www.bzxz.net

YD/T 1363.2-2014.Specification of supervision system for power,air conditioner and environment Part 2: intercommunicate protocol.
1范围
YD/T 1363.2规定了通信局(站)电源、空调及环境集中监控管理系统(以下简称监控系统)的互联通信协议接口。
YD/T 1363.2适用于通信局(站)电源、空调及环境集中监控管理系统不同厂家监控中心之间的互联接口协议。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
YD/T 1363.1-2014通信局 (站)电源、空调及环境集中监控管理系统 第1部分
3术语和定义
下列术语和定义适用于本文件。
3.1
通信协议 Communication Protocol
规范两个实体之间进行标准通信的应用层的规约。
3.2
接口 Interface
两个系统(上下级或对等系统)之间具体的通信协议。
在应用到硬件设备时,指设备的物理端口。
3.3
监控设备 Supervision Device
一个指定的监控设备,如开关电源、空调、环境等,简称设备。
3.4
监控局站 Supervision Base
多个监控设备的组合,如一 一个基站,或-一个机房等,简称局站。
3.5
监控区域 Supervision Area
根据监控管理需要,多个监控局站的组合,简称区域。
3.6
节点 Tree Point
泛指监控中心、监控区域、监控局站、监控设备、监控点。

标准内容标准内容

部分标准内容:

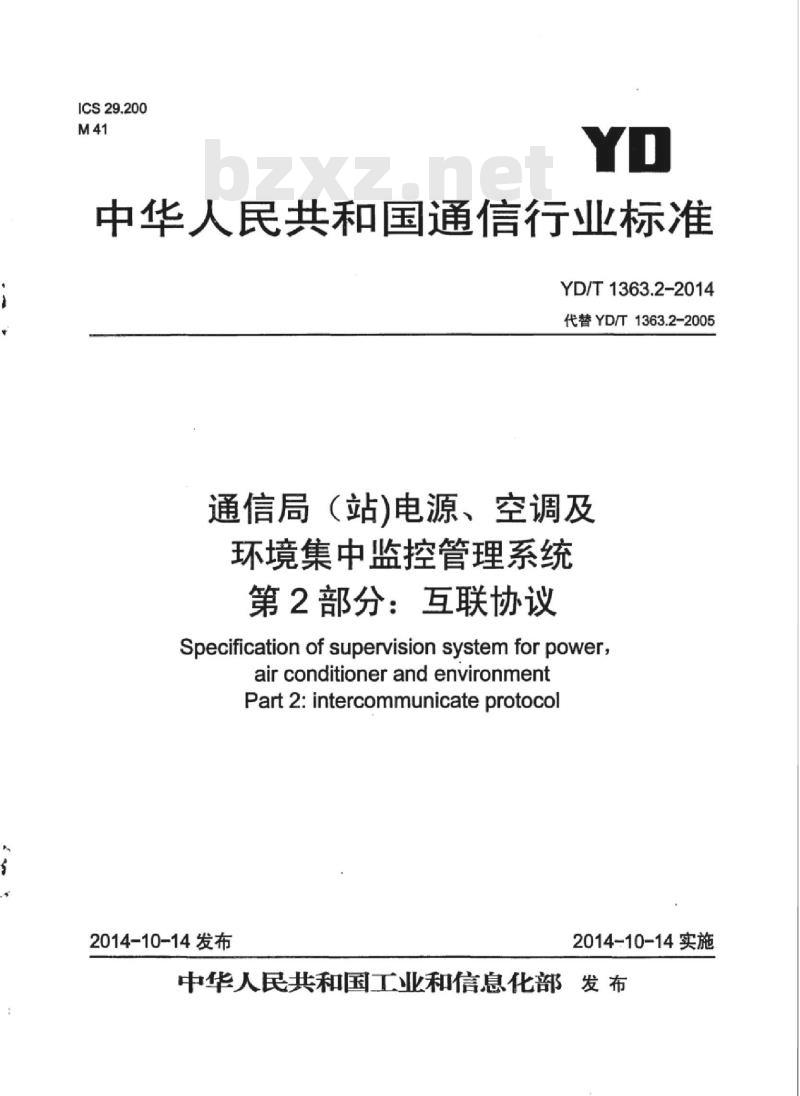

ICS29.200
M41
中华人民共和国通信行业标准
YD/T1363.2-2014
代替YD/T1363.2-2005
通信局(站)电源、空调及
环境集中监控管理系统
第2部分:互联协议
Specification ofsupervision systemforpower,air conditionerand environmentPart2:intercommunicate protocol2014-10-14发布
2014-10-14实施
中华人民共和国工业和信息化部发布前言·
1范围·
2规范性引用文件·
3术语和定义…
4接口
5C接口互联规范...
5.1C接口互联
5.2C接口报文协议
5.3数据库接口协议
6D接口接入综合网管的实现方式目
YD/T1363.2-2014
YD/T1363.2-2014
YD/T1363《通信局(站)电源、空调及环境集中监控管理系统》分为以下6个部分-第1部分:系统技术要求;
一第2部分:互联协议:
一第3部分:前端智能设备协议:第4部分:测试方法;
一第5部分:门禁集中监控系统:一第6部分:图像集中监控系统。本部分为YD/T1363的第2部分。
本部分按照GB/T1.1-2009给出的规则起草。本部分代替YD/T1363.2-2005《通信局(站)电源、空调及环境集中监控管理系统第2部分互联协议》。
本部分与YD/T1363.2-2005相比,除编辑性修改外主要技术变化如下:增加了数据库获取数据的互联方式(见5.3):更改了部分通信协议和组网方式(见5.1.2、5.2.4、5.2.5和5.2.10,2005年版6.1、4.3、7.2、第8章):
修改了D接口接入综合网管的实现方式(见第6章,2005年版第10章)。请注意本文件的某些内容可能涉及专利,本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分起草单位:中讯邮电咨询设计院有限公司、深圳中兴力维技术有限公司、工业和信息化部电信研究院、中国电信集团有限公司、中国联合通信网络有限公司、艾默生网络能源有限公司、中达电通股份有限公司、温州创力电子有限公司、深圳合广测控技术有限公司、江苏省邮电规划设计院有限责任公司、北京微点至信科技有限公司、广东高新兴通信股份有限公司、江西泰豪集通技术有限公司、广东天乐通信设备有限公司、深圳科士达科技股份有限公司、苏州工业园区新宏博通讯科技有限公司、上海贝电实业(集团)股份有限公司。本部分主要起草人:陈百利、刘亦珩、侯福平、李雷明、许伟杰、田小红、唐小飞、郑晓光、胡广江、朱关峰、鲍东、李海辉、刘政、彭忠、杨凡、胡进、叶建忠。本部分于2005年6月首次发布,本次为第一次修订。1范围

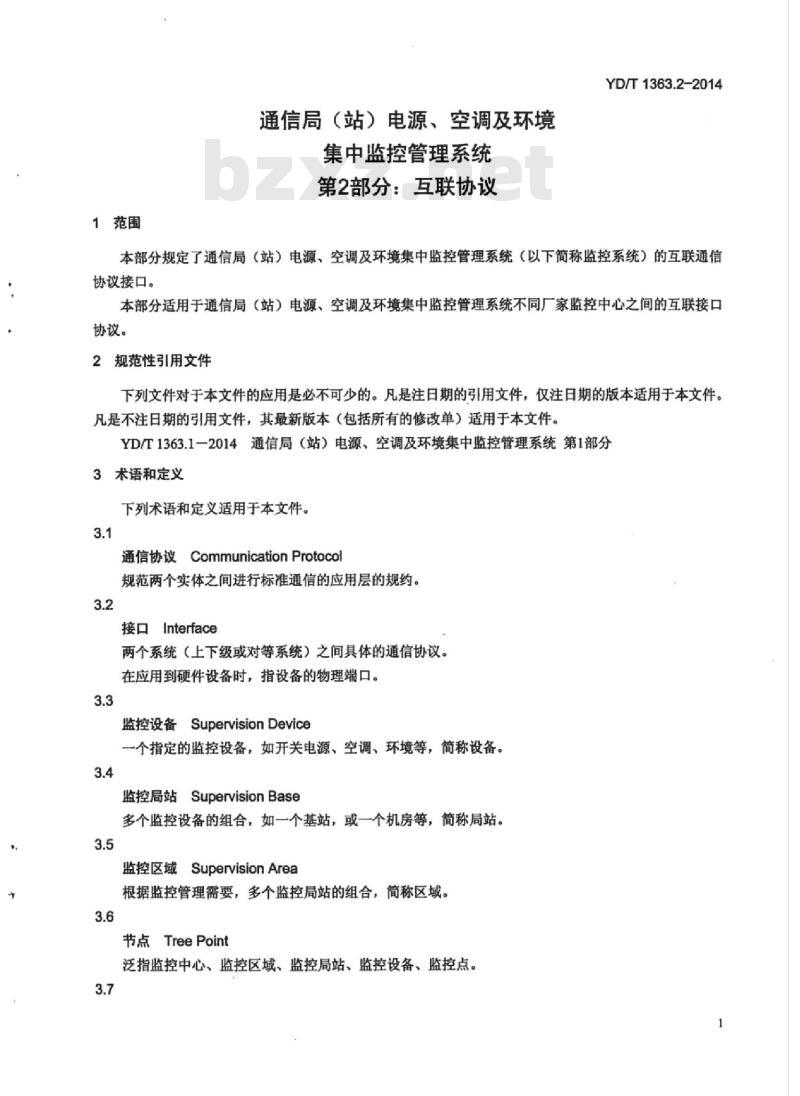

通信局(站)电源、空调及环境集中监控管理系统
第2部分:互联协议
YD/T1363.2-2014
本部分规定了通信局(站)电源、空调及环境集中监控管理系统(以下简称监控系统)的互联通信协议接口。
本部分适用于通信局(站)电源、空调及环境集中监控管理系统不同厂家监控中心之间的互联接口协议。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。YD/T1363.1一2014通信局(站)电源、空调及环境集中监控管理系统第1部分3术语和定义
下列术语和定义适用于本文件。3.1
通信协议CommunicationProtocol规范两个实体之间进行标准通信的应用层的规约。3.2
接口Interface
两个系统(上下级或对等系统)之间具体的通信协议。在应用到硬件设备时,指设备的物理端口。3.3
监控设备SupervisionDevice
一个指定的监控设备,如开关电源、空调、环境等,简称设备。3.4
监控局站SupervisionBase
多个监控设备的组合,如一个基站,或一个机房等,简称局站3.5
监控区域SupervisionArea
根据监控管理需要,多个监控局站的组合,简称区域。3.6
节点TreePoint
泛指监控中心、监控区域、监控局站、监控设备、监控点。3.7
YD/T1363.2-2014
省监控中心ProvinceSupervisionCenter(Psc)省或同等级别网管的网络管理中心。3.8
地区监控中心SupervislonCenter(SC)本地网或者同等管理级别的网络管理中心。3.9
区域监控中心SupervisionStation(SS)区域(县、区级)管理维护单位。3.10
监控单元SupervisionUnit(SU)监控系统的最小管理子系统,监控范围一般为一个独立的通信局(站)或大型局(站)内相对独立的电源、空调设备及环境。
3.11
监控模块SupervisionModule(SM)完成特定设备、环境量监控及管理功能,并提供相应监控信息的设备。4接口
依据管理功能的不同将整个监控系统划分为几个网络管理层,各个管理层之间存在着相互通信,而且整个监控管理系统存在与综合网管之间的相互通信,这样为保证网络内部不同级别的管理层之间、监控系统与综合网管之间的正常通信,将不同管理层之间定义不同的接口,接口定义如图1所示。PSC
省监控中心
地区监控中心
区域监控中心
监控单元
B接口
Csu
A接口
[SMSM
C楼口
D接口
其他网管
Css
...Csu
[SS
图1接口定义示意图
本互联接口指C接口,C接口描述了不同级别、不同厂家监控系统之间的接口。5C接口互联规范
5.1C接口互联
5.1.1接口方式
其他网管
YD/T1363.2-2014
SC与PSC之间通过传输控制协议(TCP)方式互联,部分信息通过数据库方式查询,二者同时形成完整的C接口互联标准。
5.1.2接入双方要求
采用TCP方式时,SC为服务端,PSC为客户端。采用数据库方式时,SC提供中间数据库,PSC通过访问中间数据库提取数据。
5.2C接口报文协议
5.2.1报文原则
PSC与SC之间的接口基于TCP技术,采用客户端和服务器(C/S)结构,其中PSC作为客户端,SC作为服务端,在SC服务端上提供一个套接字接口。5.2.2基本报文格式定义
基本报文格式的定义见表1,报文的最大长度为64K,可设定。表1基本报文格式定义
Long
Long
Long
Long
报文包头(Header)
长度(Length)
报文序号(SerialsNo)
命令字(PK_Type)
内容(Info)
5.2.3
对象模型
报文开始包头标志0x7E7C6B5A
总报文长度
报文发送、应答过程中使用的序号,应答包的序号等于对应的发送包的序号,使用的序号值由厂家自定义,注意:使用的序号不能等于报文包头的值报文类型
报文内容
监控中心的对象模型参见图2。根据实际情况,监控中心和局站间可不设置区域。做控中心
高站有
5.2.4基本定义
基本定义如下:
监控点
监控点
图2监控中心的对象模型参考
a)当前告警:当前未结束的告警信息。b)实时数据:最靠近当前时间的有效数据。监控点
c)数据标识号(ID):监控系统的每个SC、区域、局站、设备和监控点具有唯一的数据标识号,即SC的ID在PSC下唯一;区域的ID在同一个SC下唯一:SC的ID和区域ID单独定义,SC的ID采用long型,范3
YD/T1363.2-2014
围1~64,区域的ID采用1ong型,范围165535,如果为0,表示无区域;局站、设备、监控点在SC内的ID唯一。局站、设备、监控点的ID为一个32位long型数据,相应层次的字节划分见表2。表2局站、设备、监控点ID定义
BBBB
SC内的局站ID
占13位
每个SC内的局站数目至多
8190个
全1表示本级的所有数据,局
站ID不能为全0
局站内的设备ID
占8位
每个局站内的设备数目至多254个DDD
设备下属的监控点ID
占11位
个设备至多包含2046个监控点
」全1表示本级的所有数据,全0表示上一级的全1表示本级的所有数据,全0表示上一级的数据
注1:局站、设备、监控点ID数据格式为:BBBB.CC.DDD,用十六进制表示。注2:在SC不存在的局站、设备、监控点ID,属于非法数据。注3:BBBB.CC.DDD字段,置全1表示本级所有数据,置全0表示上一级数据,因此,当BBBB.CC.DDD中任一字段置全0时,其后字段应全0,如0001.00.000,0001.01.000为合法,0000.01.001,0001.00.001等为非法。注4:当BBBB.CC.DDD中任一字段置全1时,其后字段应置全0,或者置全1,如1FFF.00.000,1FFF.FF.000,1FFF.FF.7FF为合法,1FFF.FF.001,1FFF.02.000等为非法d)告警事件描述采用美国信息交换标准码(ASCI)字符流,ASCII流格式如下:《[符>告警序号,对象名称,时间,SCID,ID描述,告警级别,告警标志,告警文本<符><回车符×<换行符>。
1)各项内容之间使用隔开,不需要的项以《SPACE键》填充。整个事件描述不足165字节,在<符>后用空格填充至165字节。2)告警序号:以10位数字表示,如0012345678(十进制),不足10位前面补0,最大不能超过一个无符号长整型所表示的数字,即数字在0~4294967295之间。同时在SC内告警序号唯一,告警结束时的告警序号与告警产生时的告警序号相同。3)对象名称表示:监控局站-设备-监控点,总长度在60个字节,不足以《SPACE键》填充,监控局站、设备、监控点名称内不能包含<-符>。4)时间描述:YYYY-MM-DDhh:mm:ss(采用24小时的时间制式)5)SCID:3位十进制表示,不足3位前面补0。6)ID描述:BBBB.CC.DDD,十六进制方式。7)告警级别:一级/二级/三级/四级。8)告警标志描述:开始/结束。9)告警文本:40字节以内的告警内容描述,不足以《SPACE键》填充。例:[0012345678某监控局站-直流屏-直流负载电压2006-09-0412:01:31024002.1A.03E二级开始欠压告警(46.1V)。本例中46.1V为告警触发值,其中<(符>、<)符>为半角符号。10)所有文本描述中不能包含<[符>、<]符>、字符。e)字符串如果无长度定义,则以字节o代表结束。f)浮点数、整型数的网络传输顺序按照表3方式传输:浮点数、整型数示例
(float)1.5
(long))1
[3]
[2]
g)数据类型的字节数定义见表4。类型
long
short
char
float
枚举类型
浮点数、整型数网络传输顺序示例[
[0]
表4数据类型字节数定义
h)PSC、SC根据图3所示,建立连接:PSC客户端
建立TCP连接
LOGIN
登录过程
LOGINACK
工作过程
登出过程
TCP方式下的工作过程如下:
登录成功
LOGOUT
LOGOUT_ACK
中断TCP连接
图3TCP连接建立过程
1PSC客户端请求,由SC服务端在[端口号1上建立TCP连接YD/T1363.2-2014
机器字节顺序
(network byte order)
ABCD
ABCD
字节数
4字节
2字节
1字节
4字节
4字节
SC服务端
返回登录用户的允许权限
返回登出过程是否成功
2)建立连接成功后,在TCP连接上传送LOGIN,LOGINACK报文:报文使用的用户名必须为SC服务端提供给PSC客户端的合法用户名,由SC服务端进行认证。3)如果登录成功,则C接口协议通过这个连接通信。4)当LOGOUT,LOGOUTACK报文在此TCP连接上传送,成功登出之后,PSC客户端主动拆除TCP连接。
YD/T1363.2-2014
5.2.5数据流方式
5.2.5.1用户登录
如图4所示,客户端向服务端传送用户名、口令:服务端向客户端发送用户权限等级标识。SC服务端
PSC客户端
LOGIN
登录过程
登出过程
5.2.5.2用户请求实时数据
LOGIN_ACK
获取权限后,可以进行数据交流LOGOUT
LOGOUT_ACK
图4用户登录过程
返回登录用户的允
许权限
返回登出过程是否
如图5所示,客户端向服务端发送所需数据的标识,服务端向客户端发送客户要求的监控点中有读权限的所有监控点的当前状态信息,并根据设置条件将这些监控点通知客户端。rsC客户端
设置实时数据的访
问方式
设置实时数据的访
间方式
5.2.5.3用户请求告警信息
用户请求告警信息要求如下:
SET_DYN_ACCESS_MODE
DYN_ACCESS_MODE_ACK
DYN_ACCESSMODEACK
SETDYN_ACCESS_MODE
DYN_ACCESS_MODE_ACK
图5用户请求实时数据过程
SC服务端
返回访问方式及数据请
求的结果
根据设定方式动态送实
时数据
当设置访间停止时,给
出回应信息
a)如图6所示,客户端向服务端设置告警方式,服务端根据设置的告警方式,向客户端发送客户有读权限的所有监控点的告警,并根据设置方式,在告警状态发生变化或告警监控点值发生变化时通知客户端。
b)缺省SC上报所有等级的告警,当PSC设置了告警级别上报模式后,SC采用设定的上报模式上报。c)在PSC与SC通讯正常时,PSC收到告警后发送确认信息,SC3Os如未收到PSC发送的确认信息,需要重复发送3次,以保证告警一致性:若PSC与SC通信中断,SC则暂停告警上送,通信恢复后,由PSC对告警进行同步。
设置告警方式
PSC客户端免费标准bzxz.net
接收到实时告警返回
SET_ALARM MODE
ALARM_MODE_ACK
SEND ALARM
SEND_ALARM_ACK
SEND ALARM
SEND ALARM ACK
图6用户请求告警数据过程
5.2.5.4用户请求写监控点的动作值SC服务端
YD/T1363.2-2014
返回设定成功与否
根据设定方式发送
如图7所示,客户端向服务端发送监控点的标识ID和新值,服务端向客户端发送请求的监控点中变化的监控点的标识、值和状态。
PSC客户端
设置数据值
5.2.5.5用户请求改口令
SETPOINT
SET POINT ACK
图7用户请求写监控点过程
SC服务端
返回设置成功与否
如图8所示,客户端向服务端发送用户名、新旧口令,服务端发送成功与否。PSC客户端
设置用户口令
5.2.5.6确认连接
REQ MODIFY PALSCWORD
MODIFY_PALSCWORD_ACK
图8用户请求更改口令过程
SC服务端
返回设置成功与否
如图9所示,每隔T1时间向对方发送确认连接报文,若在T2时间内未收到对方任何报文数据,则认为通信中断。T1、T2应大于20s,且可以设定,默认缺省时间均为20s。5.2.5.7时钟同步
如图10所示,客户端向服务端发送标准时间信息,该信息在客户端启动与服务端连接时发送,启动后默认每隔24h发送(也可人工设定同步间隔),也可以进行手动发送,服务端返回成功标志。7
YD/T1363.2-2014
PSC客户端
HEART BEAT
PSC发出确认连接
PSC给出回应
发起对时要求
5.2.6常量定义
常量定义见表5。
常量标识
NAME LENGTH
USERLENGTH
PASSWORD LEN
EVENT LENGTH
ALARM LENGTH
LOGIN_LENGTH
DES LENGTH
UNITLENGTH
STATE LENGTH
VER LENGTH
HEART_BEAT_ACK
HEART_BEAT
HEART BEAT ACK
图9确认连接过程
PSC客户端
TIMECHECK
TIME_CHECK_ACK
图10时钟同步过程
表5常量定义
名字命名长度
用户名长度
口令长度
事件信息长度
告警事件信息长度
登录事件信息长度
描述信息长度
数据单位的长度
态值描述长度
版本描述的长度
SC服务端
SC给出回应
SC发出确认连接报文
SC服务端
返回对时成功
字节数
40byte
20byte
20byte
160byte
165byte
100byte
40byte
8byte
160byte
20byte
这些常量的字符串,在使用中如果长度不够,则在末尾以《SPACE键》填充,不包含O结尾符。例如:在登录时,用户名输入“PSC\,则登录报文传送时用户名字段为\PSC”,即PSC后跟17个空格,总共20个字节长,不包含0结尾符。
5.2.7枚举定义
枚举定义见表6。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
