【SN商检标准】 国境口岸热断层(TTM)技术快速筛查传染病操作规程

中华人民共和国出入境检验检疫行业标准SN/T 3885--2014
国境口岸热断层（TTM）技术快速筛查传染病操作规程
Procedures of rapid screening infectious diseases by Thermal T'exture Mapping(TTM)atfrontierport
2014-01-13发布
中华人民共和国
国家质量蓝检验拾疫总局
2014-08-01实施

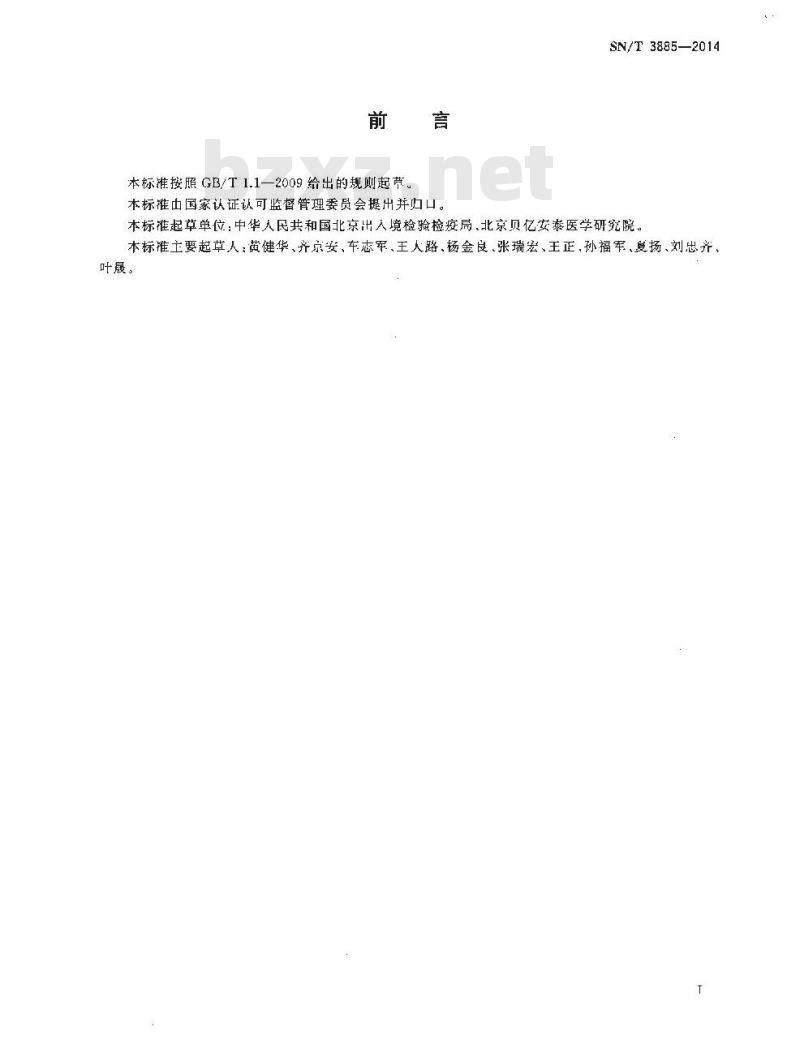

本标准按照GB/T1.1一2009给出的规则起草言
本标准由国家认证认可监督管理委员会提出并归口。SN/T38852014
本标准起草单位：中华人共和国北京出人境检验检疫局.北京贝亿安泰医学研究院本标准主要起草人：黄健华、齐京安、车志军、王人路.杨金良、张瑞宏、王正,孙福军、度扬、刘忠齐叶晟。

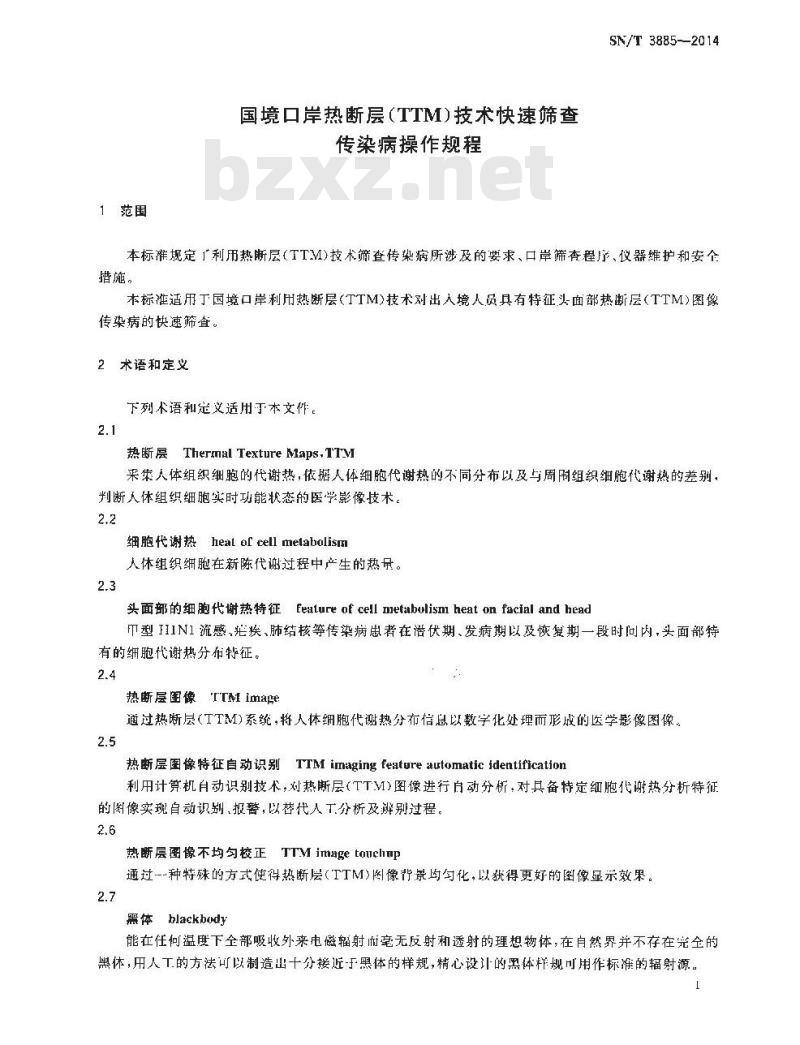

1范围
国境口岸热断层（TTM)技术快速筛查传染病操作规程
SN/T 3885--2014
本标准规定广利用热断层（TTM)技术筛查传架病所涉及的要求、口岸筛查程序、仪器维护和安个措施。
本标准适用丁国境口岸利用热断层（TTM)技术刘出入境人员具有特征头面部热断层(TTM)图像传染病的快速筛查。
2术语和定义
下列术语和定义适用本文件。
热断层Thermal Texture Maps,TM来集人体组织细胞的代谢热，依据人体细胞代谢热的不同分布以及与周围组织细胞代谢热的差别判断人体组织细胞实时功能状态的医学影像技术。2.2
细胞代谢热healofcellmeabolism人体组织细胞在新陈代谢过程中产生的热量。2.3
头面部的细胞代谢热特征Feature of cell metabulism heat on facial and head币型H1N1流感，疮疾、肺结核等传染病患者在潜伏期、发病期以及恢复期一段时问内，头面部特有的细胞代谢热分布特征。
热断层图像TTMimage
通过热断层（TTM)系统，将人体细胞代谢热分布信息以数字化处理而形成的医学影像图像。2.5
热断层图像特征自动识别TTMimagingfeature#utomatic identification利用计算机自动识别技术，对热断层（TTM)图像进行自动分析，对具备特定细胞代谢热分析特征的图像实现自动识别，报警，以替代人工分析及辨别过程。2.6
热断层图像不均勾校正TTM image touchnp通过-种特殊的方式使得热断层（TTM)图像行景均匀化，以获得更好的图像显示效果。2.7
黑体blackbody
能在任何温度下全部吸收外来电磁辐射而毫无反射和透射的理想物体，在自然界并不存在完全的黑体，用人工的方法可以制造出十分接近于黑体的样规，精心设计的黑体样规可用作标准的辐射源。SN/T3885—2014
3要求
3.1操作人员要求
操作人员应经过热断层（TTM）设备厂家进行操作培训，并且培训合格。2设备环境要求
场地环境温度应在22℃~26℃之间，湿度不超过70%，并且环境温度分布均勾。3.3安装要求
设备应置于旅客通道，将扫描头对准旅客头面部，见图1将扫描头上升至距离地面1.6m左右，注
意扫描头应尽量保持水平位置，不要俯仰。图1口岸热断层（TTM设备部暑示意图4程序
4.1启动设备按以下步骤操作：
打开系统电源，待系统稳定后启动TTM扫描软件，并登录；a
启动热断层TTM扫描软件，通过数据管理功能.使扫描头空扫预热10min：b)
启动扫描功能，使系统进入扫描工作状态；c
将扫描头对准受检者图像头颈部，扫描头距离患者头面部距离为1.5m左右，尽量保持扫描头水平，左右倾斜角度应在10°范围以内。受检人员自然放松，进行图像采集时应以图像为中心·左右对称.图像中头部的上方应与图像边缘有1cm～2cm的间隙；调节图像焦距，使得头面部图像清晰可见。4.2人员以排队形式逐个通过关口，通过速度为每秒1～3个旅客通过为宜，如遇特殊身材人员，可适当调整扫描头高度及俯仰角，使之符合4.1d)的要求。4.3，热断层（TTM）系统对通过人员的扫描图像进行自动分析。如发现传染病头面部图像特征，系统发出报警声，检疫人员将图像保存，以备查询。2
-TKAoNiKAca
SN/T38852014

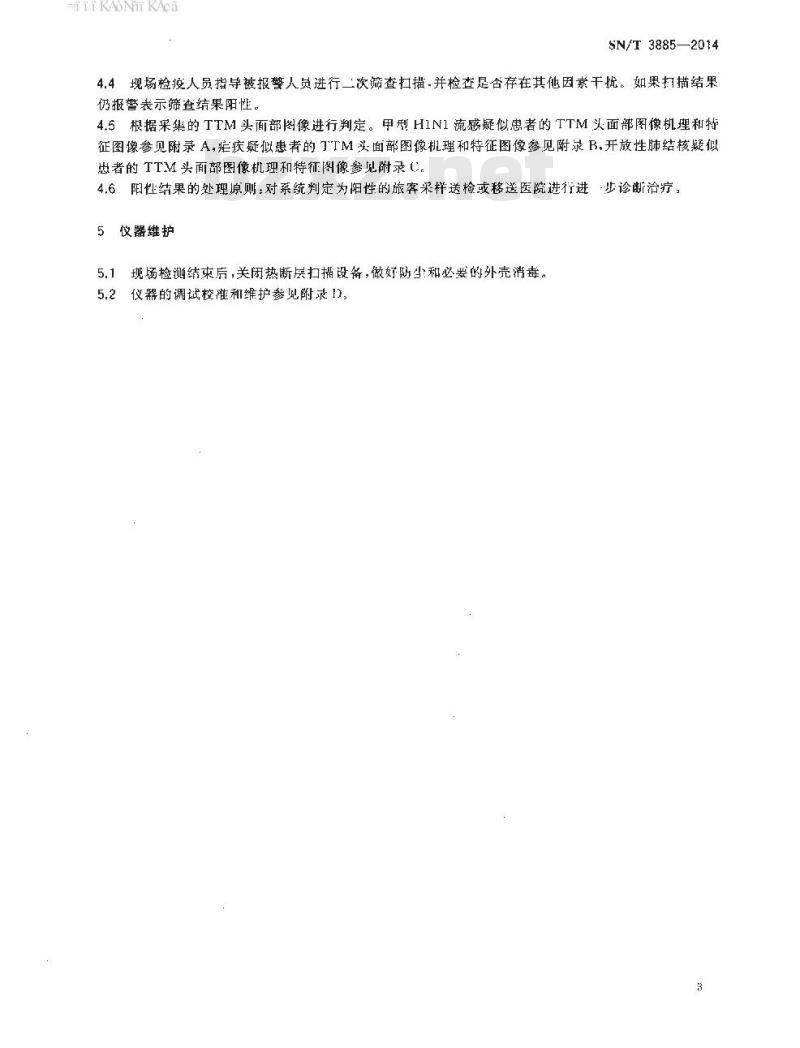

4.4现场检疫人员指导被报警人员进行二次筛查扫描-并检查足否存在其他因素干扰。如果扫描结果仍报警表示筛查结果阳性。
4.5根据采集的TTM头面部图像进行判定。甲型H1N1流感疑似患者的TTM头面部图像机理和特征图像参见附录A，疮疾疑似惠者的TTM头面部图像机理和特征图像参见附录B，开放性肺结核疑似患者的TTM头面部图像机理和特征图像参见附录C，4,6阳性结果的处理原则:对系统判定为阳性的旅客采样送检或移送医院进行进步诊断治疗。
5仪器维护
现场检测结束后，关闭热断层扫描设备，做好防尘和必要的外壳消毒。5.2仪器的调试校准和维护参见附录1)，3
-TIKAONIKAca
SN/T3885-—2014
附录A
（资料性附录）
甲型II1N1流感疑似患者的TTM头面部图像特征甲型H1N1流感疑似患者头面部特征TTM图像机理A.1
因鼻腔及口咽粘膜充血、水肿、上皮细胞破坏，少量单核细胞浸润，鼻部、口腔及咽部附近将呈现高细胞代谢热分布，通常代谢热值将高于额头代谢热值平均值0.5以上。A.2
甲型H1N1流感疑似患者头面部TTM图像特征A.2.1
额头区域细胞代谢热降低。
可伴有眼角代谢热增高。
因病毒感染造成免疫系统反应，颈部淋巴及锁骨上淋巴将出现高细胞代谢热分布。甲型H1N1流感疑似患者头面部阳性图像，见图A.1。图A.1甲型H1N1流感疑似患者头面部TTM图像HiiKAoNiikAca
附录B
（资料性附录）
症疾疑似患者的TTM头面部图像特征B.1症疾疑似患者头面部特征TTM图像机理及特征SN/T3885—2014
B.1.1出于大量被疙原虫寄生的红细胞在血管内裂解，引起微血管局部管腔变窄或堵塞，引起局部组织因缺血性缺氧而变性、坏死的病理改变，在微血管较丰富的区域将出现高代谢热表现，在头面部代谢热分布中，以眼角部位出现高代谢热表现为疾特征表现，通常眼角代谢热值将高于额头代谢热平均值1.0以上。
B.1.2由于人体的保护性免疫反应，颈部淋巴及锁骨上淋巴将出现高代谢热表现。B.2
症疾疑似患者头面部阳性图像
见图B.1。
图B.1症疾疑似患者头面部TTM图像-irkAoNikAca
SN/T3885—2014
附录C
（资料性附录）
开放性肺结核疑似患者的TTM头面部图像特征开放性肺结核疑似患者头面部特征TTM图像机理及特征C.1Www.bzxZ.net
C.1.1开放性肺结核患者头面部以鼻部代谢热增高、眼角代谢热增高及面部代谢热增高为主要特征，因为肺结核患者常有一些结核中毒症状，其中发热最常见，一般为午后37.4℃～38℃的低热，可持续数周，热型不规则，患者伴有脸颊，手心、脚心潮热感。C.1.2鼻部代谢热值增高，与额头代谢热值差（B/A大于0.5。C.1.3
面频部代谢热增高，亮部代谢热值与面颊频部代谢热值差（B/M）大于0.2眼角代谢热增高，眼角代谢热值与额头代谢热值差（Y/A)大于0.2开放性肺结核疑似患者头面部阳性图像C.2
见图c.1。
图C.1开放性肺结核似患者头面部TTM图像riiKAoNiiKAca
D.1扫描头不均匀校正
附录D
【资料性附录）
攸器的调试校准和维护
不均句校正需在每天开机后10 min进行。SN/T3885—2014
谁备质地均勾并平整的校正工具，大小为10cm见方，使用前注意不要触摸校正工具表面。将校正工具放置丁扫描头前，并贴紧扫描头，打开TTM系统软件，在工具菜单选择“校正”→“不均匀校正”进行校正。
校正完毕后扫描图像，检查背景是否均匀，如发现不均引则重复不均勾校正。D.2
做器的维护
室温应控制在22℃～26℃之间，湿度应控制在70%以下，设备周国应无强电避场的下扰。不要用带腐蚀性滚液擦拭设备，禁止将系统主机当一般计算机用，不要随便对系统进行软件和图像的复制，特别注意病毒的防范
禁止带电捕拔扫描头数据线，禁止任何物体触摸或擦拭扫描头镜头，如果频繁出现“连接相机错误”或者“USB连接错误”的提示就需要检查扫描头数据线是否连接牢固，卸下扫描头重插扫描头数据线
