【SN商检标准】 进出口电力行业成套设备检验技术要求第2部分:燃气发电设备

本网站 发布时间: 2024-06-10 17:52:44
  • SN/T 3834.2-2014
  • 现行

基本信息

  • 标准号:

    SN/T 3834.2-2014

  • 标准名称:

    进出口电力行业成套设备检验技术要求第2部分:燃气发电设备

  • 标准类别:

    商检行业标准(SN)

  • 标准状态:

    现行
  • 出版语种:

    简体中文
  • 下载格式:

    .zip .pdf

标准分类号

关联标准

出版信息

标准简介标准简介/下载

点击下载

标准简介:

标准下载解压密码:www.bzxz.net

SN/T 3834.2-2014.Technical requirements for the inspection of complete set electric power industry equipment for import and export-Part 2 :Gas turbine power equipment.
1范围
SN/T 3834.2规定了进出口电力行业成套设备之燃气发电设备的检验技术要求。
SN/T 3834.2适用于3.1及3.2所定义的进出口电力行业成套设备燃气发电设备和燃气蒸汽联合循环发电设备的检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB 3836.1爆炸性环境第 1部分:设备通用要求
GB 3836.14爆 炸性气体环境用电气设备第14部分:危险场所分类
GB 4053.3- 2009 固定式 钢梯及平台安全要求第 3部分:工业防护栏杆及钢平台
GB 19517- 2009 国家电气设备安全技术规范
DL647-2004电站锅炉压力容器检验规程
DL/T1123-2009火力发电企业生产安全设施配置
DL/T 5174-2003燃气 蒸汽联合循环电厂设计规定
SN/T 3700-2013 进出口成套设备检验技术要求通则
3术语和定义
SN/T 3700-2013 界定的以及下列术语和定义适用于本文件。
3.1燃气发电设备gas turbine power equipment
行业中又称燃气轮机发电设备,它以高温气体为工质,按照等压力加热循环工作燃料中的化学能转变为电能的设备。主要设备包括:天然气调压站(液体燃料供给系统)、燃气轮机、发电机、润滑油系统、液压油系统、控制系统和电力输出系统等(参见附录A)。

标准内容标准内容

部分标准内容:

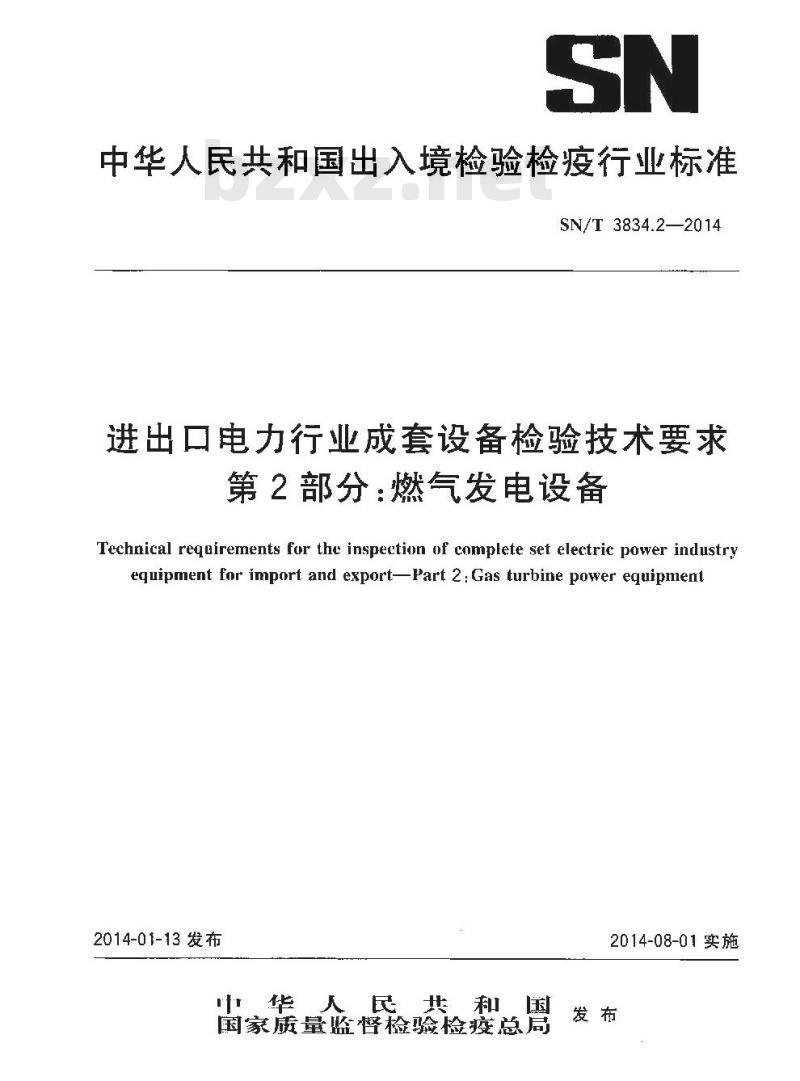

中华人民共和国出入境检验检疫行业标准SN/T 3834.2—2014
进出口电力行业成套设备检验技术要求第2部分:燃气发电设备
Technical requirements for the inspection of complete set electric power industryequipment for inport and export-Part 2: Gas turbine power eguipment2014-01-13发布
中华人民共和国
国家质量监督检验检疫总局
2014-08-01实施

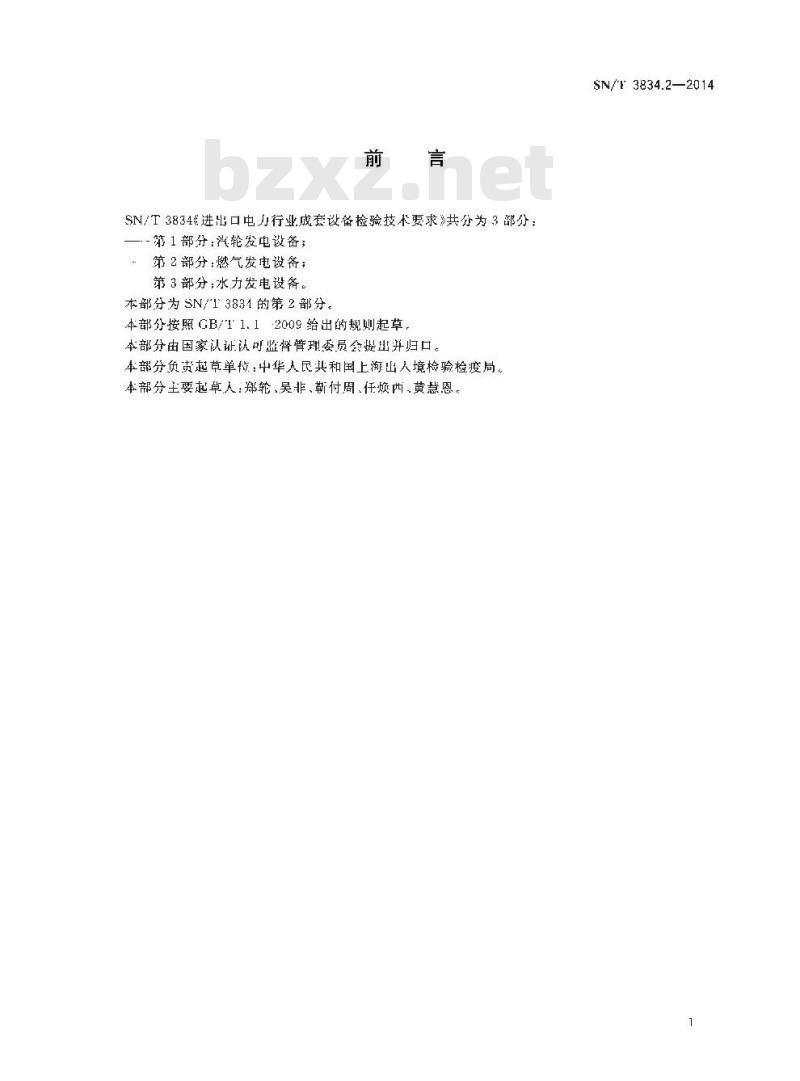

SN/T3834%进出口电力行业成套设备检验技术要求》共分为3部分:—-第1部分:汽轮发电设备;
第2部分:燃气发电设备;
第3部分:水力发电设备。
本部分为SN/13834的第2部分。
本部分按照GB/11.12009给出的规则起草本部分由国家认证认可监督管理委员会提出并归口。本部分负贡起草单位:中华人民其和国上海山人境检验检疫局。本部分主要起草人:郏轮、吴非、靳付周、任焕西.黄慧恩SN/T 3834.2—2014
1范围
进出口电力行业成套设备检验技术要求第2部分:燃气发电设备
SN/T3834.2—2014
SN/T3834的本部分规定了进出口电力行业成套设备之燃气发电设备的检验技术要求本部分适用于3.1及3.2所
发电设备的检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的,凡是气发电设备和燃气-蒸汽联合循环注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB3836.1爆炸性环境
1部分:设备通用要求
GB3836.14爆炸性气体环境用电气设备第14部分:危险场所分类GB4053.3-2009固定式
GB19517-2009
国家电气设备安全技术规范
DL6472004
电站锅炉压
火力发
DL/T1123—-2009
DL/T5174—2003
蒸汽联
SN/T3700—2013
3术语和定义
进出门成
器检验规
生产安
第3部分工业防护栏杆及钢平台
全设施配置
循环电厂设计规定
设备检验技术要求通贝
SN/T3700—2013界定的以及下列术语和定义适用于本3.1
燃气发电设备gasturbinepowerequipment行业中又称燃气轮机发电设备,它以高温气体为工质,按照等压力加热循环工作燃料中的化学能转变为电能的设备。主要设备包括:天然气调压站(液体燃料供给系统)、燃气轮机、发电机、润滑油系统、液压油系统、控制系统和电力输出系统等(参见附录A)。3.2
燃气-蒸汽联合循环发电设备
combinedcyclepowerequipment
通过燃气轮机循环与蒸汽或其他流体的郎肯循环相联合的热力循环来发电的设备。主要设备包括:天然气调压站(液体燃料供给系统)、燃气轮机、余热锅炉、蒸汽轮机、发电机、润滑油系统、液压油系统、控制系统和电力输出系统等(参见附录B)。SN/T 3834.2—2014

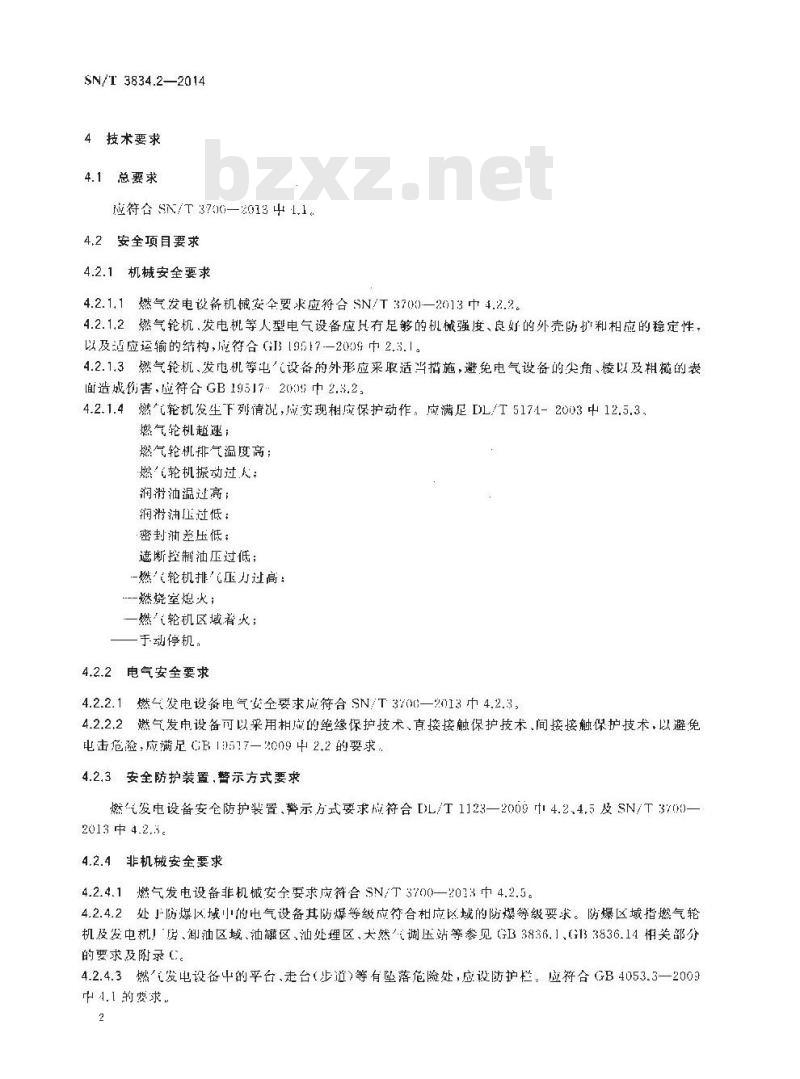

4技术要求
4.1总要求
应符合 SN/T3700—2013中1.1。4,2安全项目要求
4.2.1机械安全要求
4.2.1.1燃气发电设备机械安要求应符合SN/T3700—2013中4.2.2。4.2.1.2燃气轮机、发电机等人型电气设备应H有足够的机械强度、良好的外壳防扩和相应的稳定性:以及适应运输的结构,成符合GJ3[9517-200中2.3.1。4.2.1.3燃气轮机、发电机等电气设备的外形应来取适当措施,避免电气设备的尖角、棱以及粗槛的表面造成伤害应符合GB195172001中2.3.2燃气轮机发生下列情况,应实现相应保护动作。应满足DL/T5174-2003中12.5.3,4.2.1.4
燃气轮机超速;
燃气轮机排气温度高:
燃气轮机振动过人:
润滑油湿过高;
润滑油压过低;
密封浒差压低;
遮断控制油压过低;
-燃轮机排气压力过高:
--燃烧室熄火;
燃气轮机区域着火;
一手动停机。
4.2.2电气安全要求
4.2.2.1燃气发电设备电气安全要求成符合 SN/T 3700—2013 中 4.2.34.2.2,2燃气发中设备可以采用相应的绝缘保护技术、直接接触保护技术、间接接触保护技术.以避免电击危险,应满足C:B110517200942.2的要求:4.2.3安全防护装置,警示方式要求燃气发电设备安会防护装置、警示方式要求成符合[>L/T1123—20094.2、4.5及SN/T3700-2013中4.2.3。
4.2.4非机械安全要求
4.2.4.1燃气发电设备非机械安全要求应符合 SN/T 3700—2013 巾 4.2.5。4.2.4.2处」防爆风域小的电气设备其防爆等级应符合相应区域的防爆等级要求。防爆区域指燃气轮机及发电机!房、御油区域、油区,汕处理区、大然调压站等参见GB3836.1、G133836.14相关部分的要求及附录 C.。
4.2.4.3燃发电设备中的平台、走台(步道)等有坠落危险处,应设防护性。应符合GB4053.3一2003中4.1的要求,
-TKAONKAca
SN/T 3834.2-2014

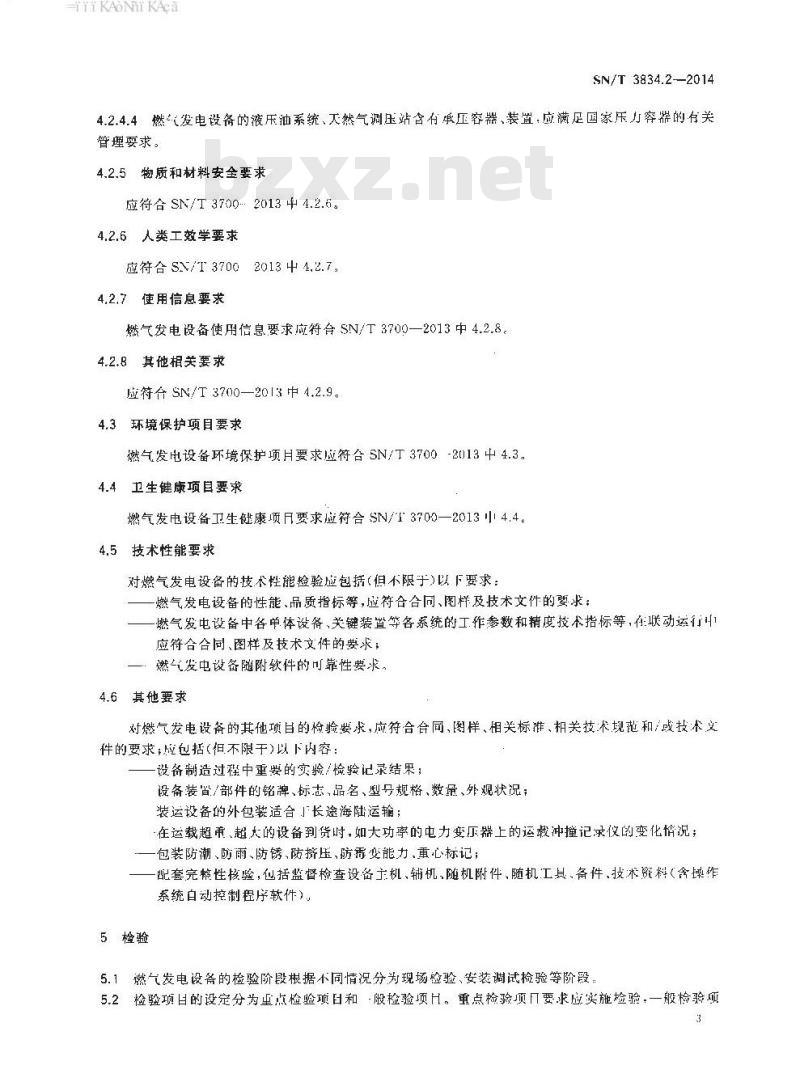

4.2.4.4然发电设备的液压油系统、天然气调压站含有承压容器、装置,应满足国家压力容器的有关管理要求。
4.2.5物质和材料安全要求
应符合SN/T3709:2013中4.2.6。4.2.6
人类工效学要求
应符合SV/T37002013中4.2.7。
4.2.7使用信息要求
燃气发电设备使用信息要求应符合SN/T3700—2013中4.2.84.2.8其他相关要求
应符合SN/T3700—2013中4.2.9。4.3环境保护项目要求
燃气发电设备环境保护项月要求应符合SN/T3700-2013中4.3。4.4卫生健康项目要求
燃气发电设备卫生健康项凡要求应符合SN/T3700—20134.45技术性能要求
对燃气发电设备的技术性能检验应包(但不限于)以下要求:燃气发电设备的性能、品质指标等,应符合合同、图样及技术文件的要求:一燃气发电设备中各单体设备、关键装置等各系统的工作参数和精度技术指标等,任联动运行应符合合同、图样及技术文件的要求;一…燃气发电设备随附软件的可靠性要求。4.6其他要求
对燃气发电设备的其他项目的检验要求,应符合合同、图样、相关标准、相关技术规范和/或技术义件的要求;应包括(但不限于以下内容:设备制造过程中重要的实验/检验记录结果;设备装胃/部件的铭牌、标志品名、型号规格,数量,外观状况:装运设备的外包装适合」长途海陆运输;在运载超重、超大的设备到货时,如大功率的电力变乐幕上的运载冲撞记录仪的变化悄况;一包装防潮、防雨、防锈、防挤压、防毒变能力、重心标记;配套完整性核验,包括监督检查设备主机、辅机、随机附件、随机工具、备件、技术资料(含操作系统白动控制程序软件)。
5检验
5.1燃气发电设备的检验阶段根据不同情况分为现场验验、安装调试检验等阶段5.2检验项日的设定分为重点检验项日和-股检验项H。重点检验顶Ⅱ要求应实施检验,一般检验项3
KAOKAca
SN/T 3834.2—2014
日可视实际情况选择检验。
5.3燃气发电设备检验应按照表1规定的检验项日、检验依据,检验方法,在相应的检验阶段实施检验
5.4燃气蒸汽联合循环发电设备中余热锅炉的技术要求及评定见附录D表1燃气发电设备检验要求
检验项目
*1.设备危险部位安全防护装置、安全标识和警告标记应符合要求
*2.设备电源插头电线电缆、电
电接线盒,易触及的稞露带电部位安全性、符合性检查
外3.设备表面不应存在锐角、毛边等安全缺陷;加工面、焊接点不应存在锈蚀纹、变形等机械缺陷
*4.对设备的整体强度、外壳防护及相应稳定件的评定
*5,设备中的平台、走台(步道)等有坠落危险处
*6.各防爆区域内电气设施防域
爆等级的核对
*7.液压油系统中的蓄能器、关
站的储气罐等承压容器安全检
*8.燃气轮机发生异常情况的
9.物质和材料安全要求
10.人类工效学要求
*11,设备的烟气排放及可能造成的环境影响应符合国家规定
*12.卫生健康项目要求
对应检验依据
DL/T1123—2009中4.2
2013
009中2
CRO
2009中2.3.2
CB1951720092.3.1
GB4053
2009中
GB3836.4
GB3830
2003电
SNT
SN/T
-2013
00-2013中
SN/T3700-2013中4.3
SN/T 3700—2013中 4.4
*13.设备使用手册内容应符合国家规定SN/T37002013中.2.8
14.技术性能要求
15.其他要求
检验方法
检视/检测
金视/资料审查
视/资料审香
规/资料审查
能试验/资料审查
检测/资料审查
资料审查
资料事查
功能试验/资料审查/检
视/检测
实施检验的阶段
ABCD
注:“检验项目\栏中标注”*”的为重点检验项目。“实施检验的阶段”栏中“A”为装运前检验阶段;“B”为出口现场检验的内容;“C\为进口现场安装调试检验阶段:\D\为进口现场试运行检验阶段,“”为选择项。-TrKAoNIKAca
A.1燃气轮机本体
由压气机、燃烧室、燃气透平组成:A.2发电机本体
由定子、转子、励磁系统组
A.3起动系统
主要有盘车电机、起动电机
A.4润滑油系统
附录A
(资料性附录)
燃气发电设备的主要构成
上油等
SN/T3834.2—2014
润滑油系统的设备包括:油箱、油泵、冷油器、油滤、压力调节装置、加热器、各种仪表、管路等。燃气轮机的油气分离器也可包括在内A.5液压油系统
液压油系统的设备包括
电磁阀、调压阀、限位开美压
有力开
油泵、辅助液压
车液压油泵、滤油器、油动机、电液伺服阀、油泵、盘
A.6燃料供给系统(液体燃料供给系统或天然气调压站A.6.1液体燃料供给系统
液体燃料系统采用的设备一般包括燃油泵、加热器、油滤、燃料调节阀、燃料截止阀、燃油分配器及雾化空气系统等。
A.6.2天然气调压站
天然气调压站设备主要包括:旋风分离器、过滤器、调压器、截止阀、压力储罐等。A.7冷却系统
冷却系统的主要设备包括热交换器、风机、冷却剂泵、冷却剂膨胀箱、温度调节器及控制部件等。5
-TTKAONKAca
SN/T 3834.2—2014
防火系统
溢度传感、光学擦测器、高压气瓶,球形和低压冷藏箱、火警探测器。A.9
进气系统
惯性分离器,过滤器,管道利消声器、蒸发冷却器等,低湿环境下运行的燃气轮机还应配置防冰系统。
A.10排气系统
消声器、膨胀节、管道等,热回收设备及其附件。A,11 电力输出系统
上变压器、断路器、隔离开差等。6
-KAoNiKAca
附录B
(资料性附录)
燃气-蒸汽联合循环发电设备的主要构成B,1燃气蒸汽联合循环发电设备包含附录Λ中的主要设备。燃气-蒸汽联合循发电设备还包括:B.2
SN/T 3834.22014
余热锅炉,主要包括:给水泵、凝结水加热器、除氧器、蒸发器、省煤器.再热器、过热器.汽包、温度控制器和烟肉等。
蒸汽轮机本体:山透平汽缸、叶轮,汽封、联轴器和机箱等组成:7
SN/T 3834.2—2014
防爆区域的含义
附录C
(资料性附录)
防爆区域及防爆方法对防爆区域的适用性是对该地区实际存在危险可能性的量度,由此规定其可适用的防爆型式。国际电工委员会/欧洲电工委员会划分的危险区域的等级分类C.2
0区(Zone0):易爆气体始终或长时间存在:连续地存在危险性大于1000h/年的区域;1区(Zone1):易燃气体在仪表的正当工作过程中有可能发生或存在:断续地存在危险性10h/年1000h/年的区域;
2区(7.one2):一般情形下,不存在易燃气体且即使偶尔发生,存在时间亦很短;事故状态下存在的危险性0.1h/年~10h/年的区场
防爆方法对防爆区域的适用性
见表C.1。
防爆方法对防爆区域的适用性
防爆型式
隔燥型
增安型
本安型
本安型
正压型
充油型bzxZ.net
充砂型
无火花型
浇封型
气密型
防爆指施
笃存在的
点火源
法防止产
根制点火
点火源
尊的能量
限制点
源的能量
危险物
所专点
源隔开
危险物质与点火源隔开
危险物质与点火源隔开
设法防止产生点火源
设法防止产生点火源
设法防止产生点火源
适用区域
Zonel,Zone2
Zonel,Zone2
Zone0-2
Zonel,Zone2
Zonel.Zone2
Zornel,Zone2
Zonel,Zone2
Zone2
Zonel,Zone2
Zonel,Zone2
附录D
(规范性附录)
余热锅炉安全技术要求及评定方法SN/T3834.2—2014
D.1燃气-蒸汽联合循环中的余热锅炉通常为烟道式,属于锅炉的范畴。若将其拆分开,其中的除氧器、汽包等,属压力容器,应符合国家压力容器的有关规定。评定方法:资料审查/检测。
D.2余热锅炉中的凝结水加热器、除氧器、蒸发器、省煤器、再热器、过热器实为承受压力的管束,其管件及管道附件表面无裂纹、缩孔、夹渣、粘砂、折,漏焊、重皮腐蚀痕,应符合DL6472004中10.7。
评定方法:检视。
管子表面不允许有尖锐划
D.3配置的安全附件(安全阀、压力测量装置、温度测量装置水位表等)应齐全,符合DL647一2004中8.5.b。
评定方法:检视。
D.4所设置的平台、扶梯应架设牢固,安全可靠。参见4评定方法:检视。
4.3.
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
