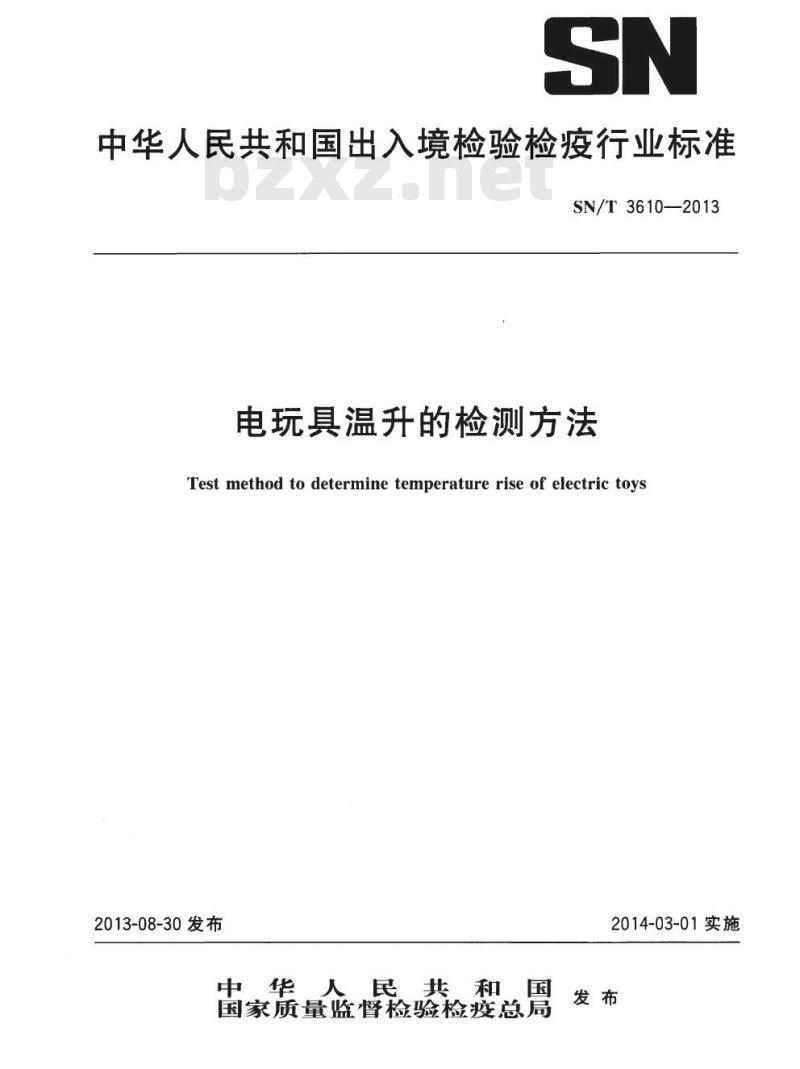

【SN商检标准】 电玩具温升的检测方法

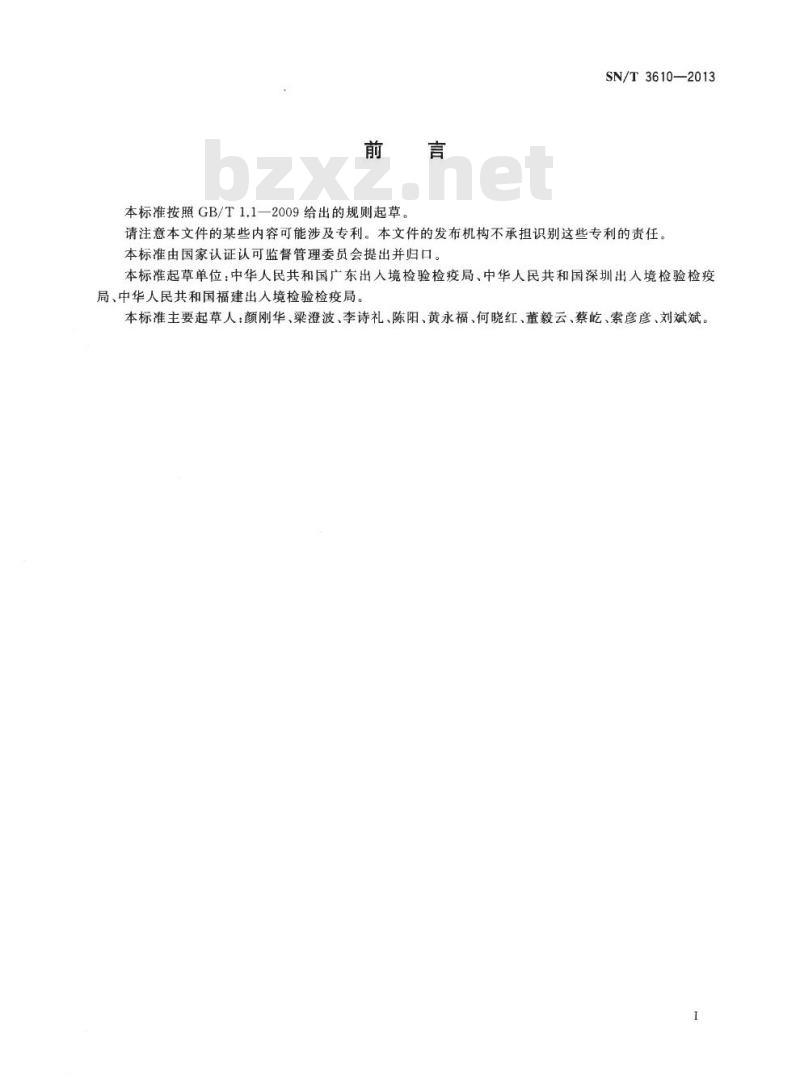

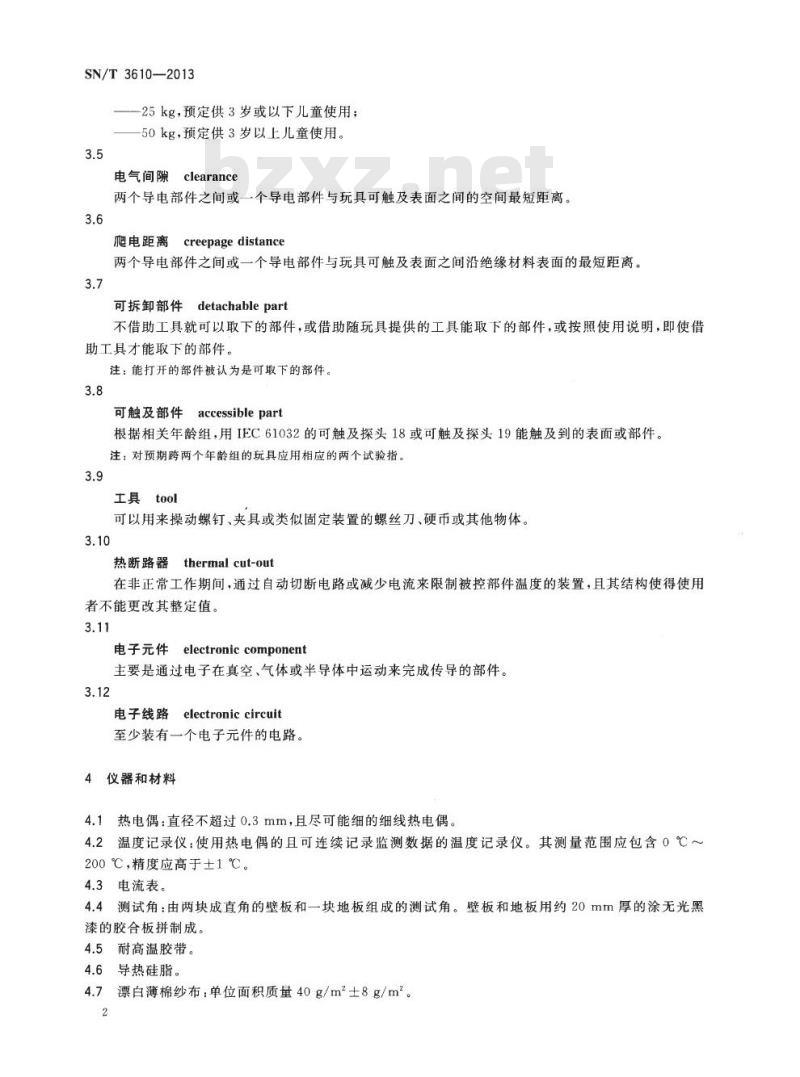

SN/T3610-2013 中华人民共和国出入境检验检疫行业标准 电玩具温升的检测方法 Test method to determine temperature rise of electric toys 发布日期：2013-08-30 实施日期：2014-03-01 发布机构：中华人民共和国国家质量监督检验检疫总局 前言 本标准按照GB/T 1.1—2009给出的规则起草。请注意，本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由国家认证认可监督管理委员会提出并归口。本标准起草单位：中华人民共和国广东出入境检验检疫局、中华人民共和国深圳出入境检验检疫局、中华人民共和国福建出入境检验检疫局。本标准主要起草人：颜刚华、梁澄波、李诗礼、陈阳、黄永福、何晓红、董毅云、蔡屹、索彦彦、刘斌斌。 1 范围 电玩具温升的检测方法 本标准规定了电玩具温升的热电偶检测方法，本标准适用于电玩具温升的检测。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 19865 电玩具的安全 IEC 60086-2 原电池第2部分：物理及电气规范 IEC 60384-14 电子设备用固定电容第14部分：连接到电网和抑制电磁干扰的固定电容 IEC 60738-1 热敏电阻器-直热式突变型正温度系数第1部分：总规范 IEC 62115:2011 电玩具安全 16 CFR 1505 美国国家标准：对电玩具或预定供儿童用电动商品的要求 ANSI C18.1 电池和电池的美国国家标准 ASTM F963-11 EN 62115:2005 3 术语和定义 GB 19865界定的术语和定义适用于本文件。为了便于使用，以下重复列出了GB 19865中的某些术语和定义。 3.1 电池玩具 (battery toy)：包含或使用一个或多个电池作为唯一电源的玩具。注：电池可以在电池盒内。 3.2 变压器玩具 (transformer toy)：通过一个玩具变压器和供电网络相连接，并以此作为唯一电源的玩具。 3.3 电池盒 (battery box)：可从玩具中拆除的容纳电池的单独的室。 3.4 正常工作 (normal operation)：玩具在供电时，以预期的或可预见的方式玩耍的状态。供乘坐和站立的玩具应施加下列负载：25kg，预定供3岁或以下儿童使用；50kg，预定供3岁以上儿童使用。 3.5 电气间隙 (clearance)：两个导电部件之间或一个导电部件与玩具可触及表面之间的空间最短距离。 3.6 爬电距离 (creepage distance)：两个导电部件之间或一个导电部件与玩具可触及表面之间沿绝缘材料表面的最短距离。 3.7 可拆卸部件 (detachable part)：不借助工具就可以取下的部件，或借助随玩具提供的工具能取下的部件，或按照使用说明，即使借助工具才能取下的部件。注：能打开的部件被认为是可取下的部件。 3.8 可触及部件 (accessible part)：根据相关年龄组，用IEC 61032的可触及探头能触及到的表面或部件。注：对预期跨两个年龄组的玩具应用相应的两个试验指。 3.9 工具 (tool)：可以用来操动螺钉、夹具或类似固定装置的螺丝刀、硬币或其他物体。 3.10 热断路器 (thermal cut-out)：在非正常工作期间，通过自动切断电路或减少电流来限制被控部件温度的装置，且其结构使得使用者不能更改其整定值。 3.11 电子元件 (electronic component)：主要是通过电子在真空、气体或半导体中运动来完成传导的部件。 3.12 电子线路 (electronic circuit)：至少装有一个电子元件的电路。 4 仪器和材料 4.1 热电偶：直径不超过0.3mm，且尽可能细的细线热电偶。 4.2 温度记录仪：使用热电偶的且可连续记录监测数据的温度记录仪。其测量范围应包含0℃～200℃，精度应高于±1℃。 4.3 电流表。 4.4 测试角：由两块成直角的壁板和一块地板组成的测试角。壁板和地板用约20mm厚的涂无光黑漆的胶合板拼制而成。 4.5 耐高温胶带。 4.6 导热硅脂。 4.7 漂白薄棉纱布：单位面积质量40g/m²±8g/m²。 5 测试准备 5.1 测试环境 5.1.1 根据玩具的适用安全标准选择测试时的环境温度：当产品按照GB 19865、IEC 62115、EN 62115、ASTM F963测试时，环境...
