【HG化工标准】 石灰乳液自动配制成套装置

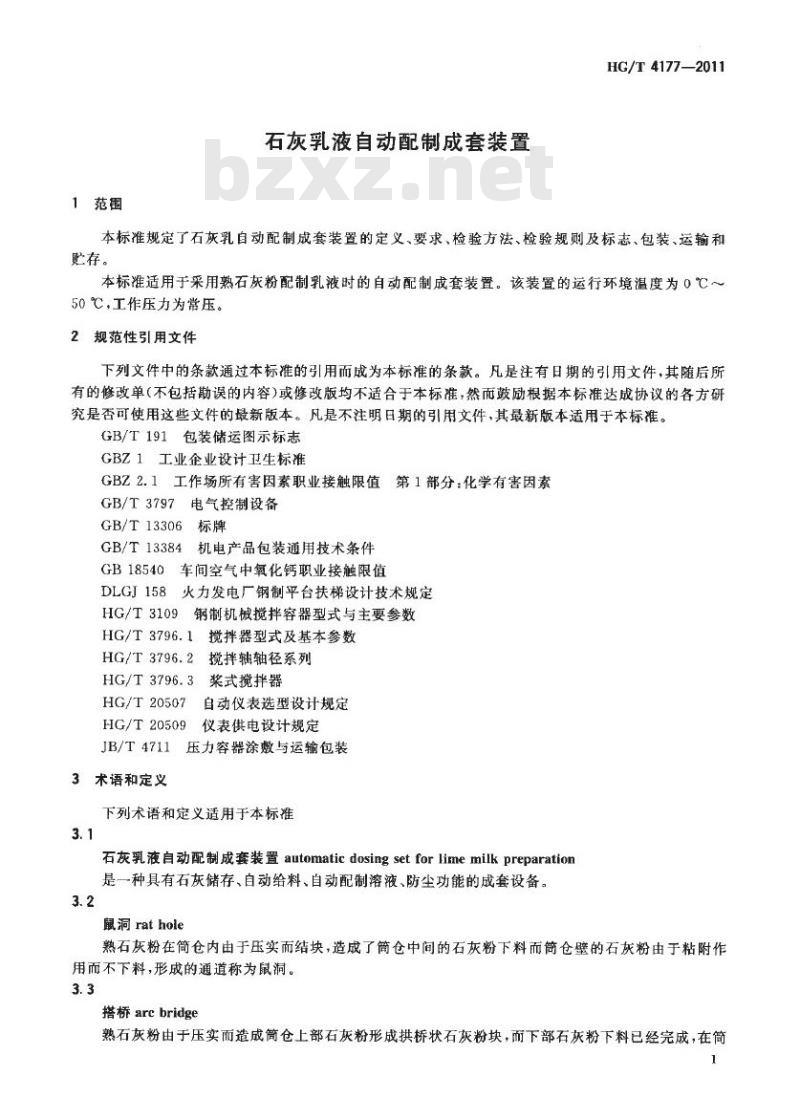

中华人民共和国化工行业标准 HG/T 4177—2011 石灰乳液自动配制成套装置 Automatic dosing set for hydrated lime milk preparation 发布日期：2011-12-20 实施日期：2012-07-01 发布单位：中华人民共和国工业和信息化部 前言 本标准由中国石油和化学工业联合会提出。本标准由化学工业专用仪器仪表标准化技术委员会归口。 本标准起草单位：上海巴安水处理工程有限公司、河南省电力勘测设计院、北京博奇电力科技有限公司、洛阳有色金属加工设计研究院、大化设计有限公司、河南华润电力首阳山有限公司、江苏新龙鼎环保成套工程有限公司。 本标准主要起草人：张春霖、陶逢春、杨征、周敏、周刚、杜维刚、陈国利、王晓东。 1 范围 本标准规定了石灰乳液自动配制成套装置的定义、要求、检验方法、检验规则及标志、包装、运输和存储。 本标准适用于采用熟石灰粉配制乳液时的自动配制成套装置。该装置的运行环境温度为0℃～50℃，工作压力为常压。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注有日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适合于本标准，然而鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本标准。 GB/T 191 包装储运图示标志 GBZ 1 工业企业设计卫生标准 GBZ 2.1 工作场所有害因素职业接触限值 第1部分：化学有害因素 GB/T 3797 电气控制设备 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB 18540 车间空气中氧化钙职业接触限值 DLGJ 158 火力发电厂钢制平台扶梯设计技术规定 HG/T 3109 钢制机械搅拌容器型式与主要参数 HG/T 3796.1 搅拌器型式及基本参数 HG/T 3796.2 搅拌轴轴径系列 HG/T 3796.3 浆式搅拌器 HG/T 20507 自动仪表选型设计规定 HG/T 20509 仪表供电设计规定 JB/T 4711 压力容器涂装与运输包装 3 术语和定义 下列术语和定义适用于本标准 3.1 石灰乳液自动配制成套装置 (automatic dosing set for lime milk preparation)：是一种具有石灰储存、自动给料、自动配制溶液、防尘功能的成套设备。 3.2 鼠洞 (rathole)：熟石灰粉在筒仓内由于压实而结块，造成了筒仓中间的石灰粉下料而筒仓壁的石灰粉由于粘附作用而不下料，形成的通道称为鼠洞。 3.3 搭桥 (arc bridge)：熟石灰粉由于压实而造成筒仓上部石灰粉形成拱桥状石灰粉块，而下部石灰粉下料已经完成，在筒仓内形成空层的现象称为搭桥。 4 要求 4.1 成套装置 4.1.1 石灰乳液自动配制成套装置由筒仓、机械振打装置、给料机、石灰乳搅拌箱、石灰乳平衡箱、除尘设备、筒仓真空破坏装置、管阀系统、仪表系统和电控系统组成。其组成部分包括： ① 简仓； ② 除尘器； ③ 机械振打装置； ④ 星形给料器； ⑤ 螺杆给料装置； ⑥ 石灰乳搅拌箱； ⑦ 石灰乳平衡箱。 4.1.1 成套装置规格型号见表1。 表1 成套装置规格型号 型号 | 熟石灰量 / (m³/h) ---|--- SMP-1 | 0.08 SMP-1 1/2 | 0.23 SMP-2 | 0.57 SMP-3 | 1.70 SMP-4 | 4.96 SMP-6 | 15.57 型号说明：给料机的螺杆直径即英寸，间接表示熟石灰的投加量。 4.1.2 由该装置配制的石灰乳液浓度应能控制在2%～10%范围内。 4.1.3 从石灰储存到配制整个过程中，装置应无泄漏，环保无尘，空气中石灰粉的浓度满足GB 18540的规定。 4.2 筒仓 4.2.1 筒仓用于储存石灰。 4.2.2 筒仓侧壁设爬梯，顶部设操作平台。操作平台及爬梯的设计符合DLGJ 158的有关要求。 4.2.3 筒仓顶部设自动排气装置，用于平衡筒仓内外的压力。 4.2.4 筒仓顶部设除尘装置，防止气力输送石灰时粉尘外溢。 4.3 机械振打装置 4.3.1 通过有频率的振动，可解决简仓内的熟石灰粉形成的鼠洞、搭桥现象，避免流动不畅。 4.3.2 机械振打装置与其上部的石灰筒仓及其下部的给料机之间应采用软连接。 4.4 给料机 4.4.1 给料机是对熟石灰粉进行...
