【HG化工标准】 化工设备塔用轻瓷填料

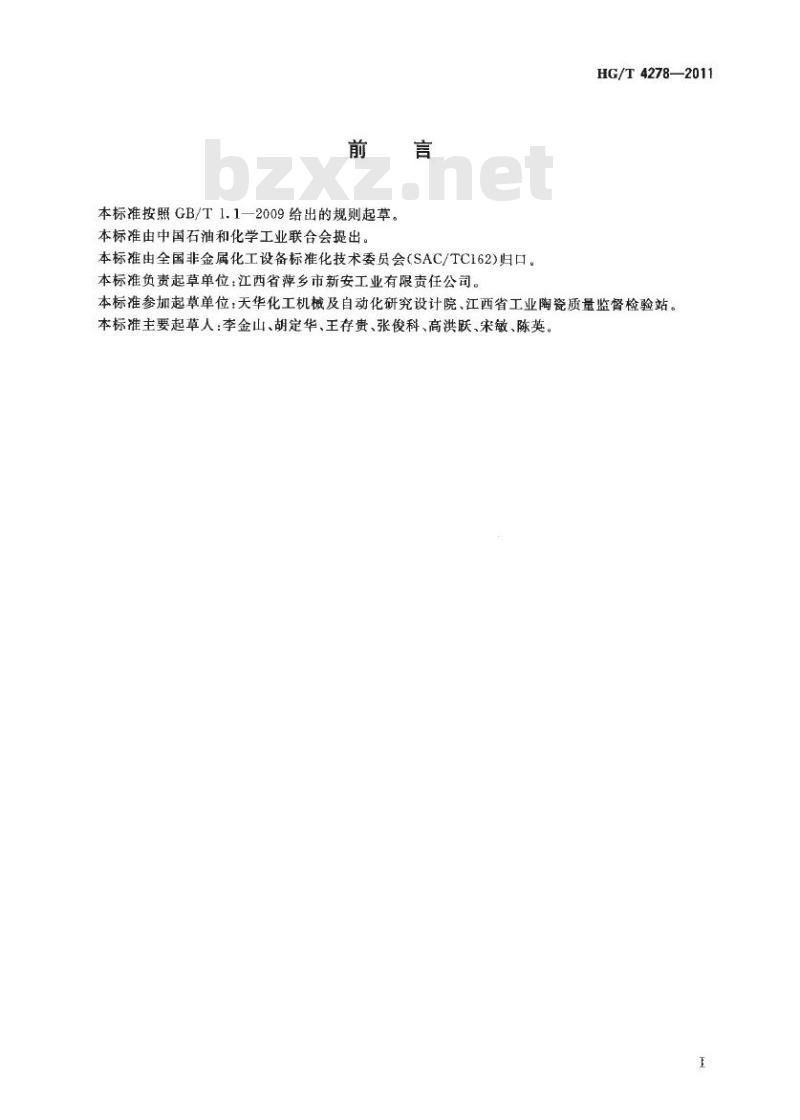

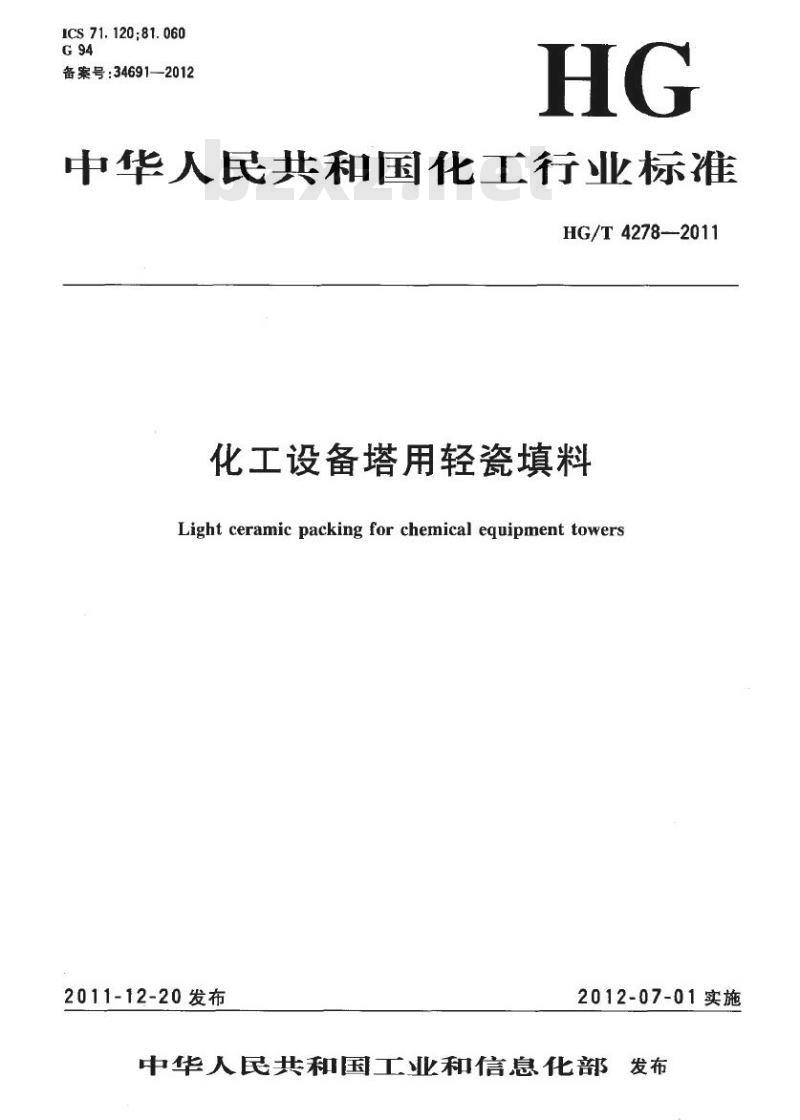

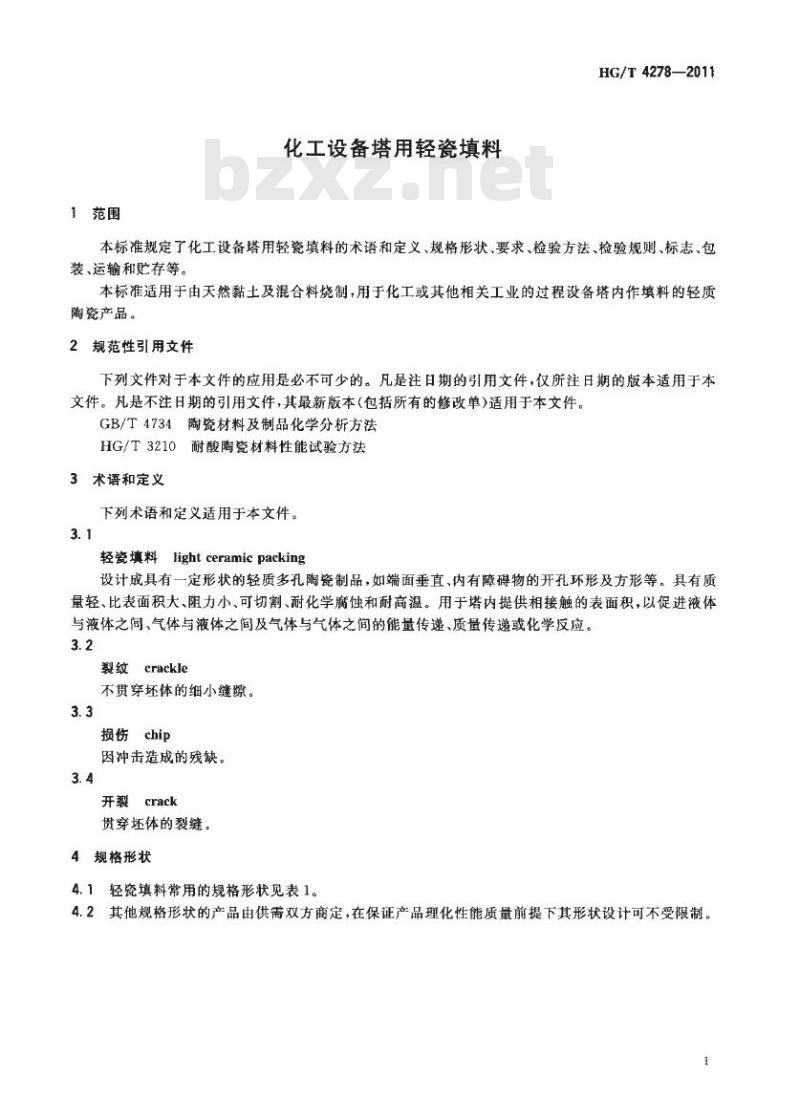

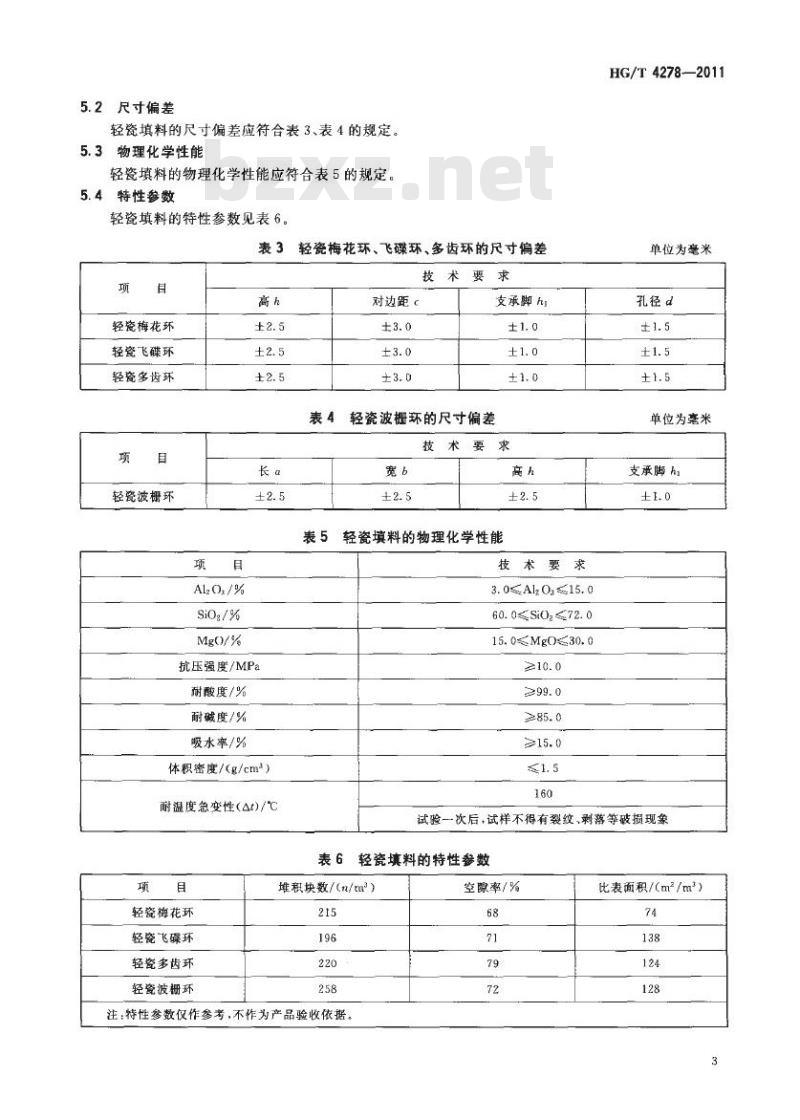

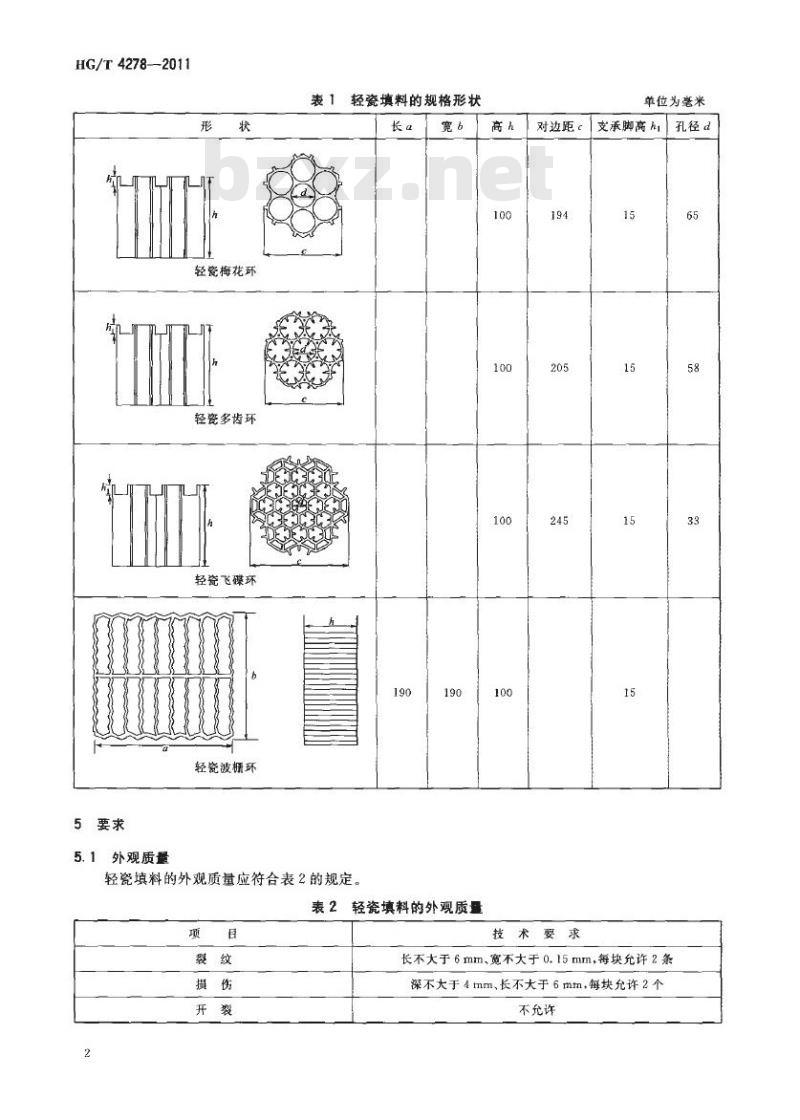

HG/T 4278-2011 中华人民共和国化工行业标准 化工设备塔用轻瓷填料 Light ceramic packing for chemical equipment towers 发布日期：2011-12-20 实施日期：2012-07-01 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准由中国石油和化学工业联合会提出。本标准由全国非金属化工设备标准化技术委员会 (SAC/TC162) 归口。 本标准负责起草单位：江西省萍乡市新安工业有限责任公司。 本标准参加起草单位：天华化工机械及自动化研究设计院、江西省工业陶瓷质量监督检验站。 本标准主要起草人：李金山、胡定华、王存贵、张俊科、高洪跃、宋敏、陈英。 1 范围 本标准规定了化工设备塔用轻瓷填料的术语和定义、规格形状、要求、检验方法、检验规则、标志、包装、运输和贮存等。 本标准适用于由天然黏土及混合料烧制，用于化工或其他相关工业的过程设备塔内作填料的轻质陶瓷产品。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本 (包括所有的修改单) 适用于本文件。 GB/T 4734 陶瓷材料及制品化学分析方法 HG/T 3210 耐酸陶瓷材料性能试验方法 3 术语和定义 下列术语和定义适用于本文件。 3.1 轻瓷填料 (light ceramic packing) 设计成具有一定形状的轻质多孔陶瓷制品，如端面垂直、内有障碍物的开孔环形及方形等。具有质量轻、比表面积大、阻力小、可切割、耐化学腐蚀和耐高温。用于塔内提供相接触的表面积，以促进液体与液体之间、气体与液体之间及气体与气体之间的能量传递、质量传递或化学反应。 3.2 裂纹 (crackle) 不贯穿坏体的细小缝隙。 3.3 损伤 (chip) 因冲击造成的残缺。 3.4 开裂 (crack) 贯穿坏体的裂缝。 4 规格形状 4.1 轻瓷填料常用的规格形状见表1。 4.2 其他规格形状的产品由供需双方商定，在保证产品理化性能质量前提下其形状设计可不受限制。 表1 轻瓷填料的规格形状 - 轻瓷梅花环：长 190mm, 宽 190mm, 高 100mm, 对边距 194mm, 支承脚高 15mm, 孔径 d 190mm - 轻瓷多齿环：长 190mm, 宽 190mm, 高 100mm, 对边距 205mm, 支承脚高 15mm, 孔径 d 194mm - 轻瓷飞碟环：长 100mm, 宽 100mm, 高 100mm, 对边距 245mm, 支承脚高 15mm, 孔径 d 205mm - 轻瓷波栅环：长 100mm, 宽 100mm, 高 65mm, 对边距 58mm, 支承脚高 15mm, 孔径 d 33mm 5 要求 5.1 外观质量 轻瓷填料的外观质量应符合表2的规定。 表2 轻瓷填料的外观质量 - 裂纹：长不大于 6mm，宽不大于 0.15mm - 损伤：每块允许 2 个 - 开裂：不允许 5.2 尺寸偏差 轻瓷填料的尺寸偏差应符合表3、表4的规定。 表3 轻瓷梅花环、飞碟环、多齿环的尺寸偏差 - 高 h：±2.5mm - 长 a：±2.5mm - 对边距 C：±3.0mm - 支承脚：±1.0mm - 孔径 d：±1.5mm 表4 轻瓷波栅环的尺寸偏差 - 高 h：±2.5mm - 长 a：±2.5mm - 宽：±2.5mm - 对边距 C：±3.0mm - 支承脚：±1.0mm - 孔径 d：±1.5mm 5.3 物理化学性能 轻瓷填料的物理化学性能应符合表5的规定。 表5 轻瓷填料的物理化学性能 - Al2O3：3.0 ≤ Al2O3 ≤ 15.0% - SiO2：60.0 ≤ SiO2 ≤ 72.0% - MgO：MgO ≤ 30.0% - 抗压强度：≥ 10.0 MPa - 耐酸度：≥ 99.0% - 耐碱度：≥ 85.0% - 吸水率：≤ 1.5% - 体积密度：1.60 g/cm³ - 耐温度急变性 (△t)：> 160℃ 5.4 特性参数 轻瓷填料的特性参数见表6。 表6 轻瓷填料的特性参数 - 轻瓷梅花环：空隙率 68%，比表面积 74 m²/m²，堆积块数 215 n/m³ - 轻瓷飞碟环：空隙率 71%，比表面积 138 m²/m²，堆积块数 196 n/m³ - 轻瓷多齿环：空隙率 79%，比表面积 124 m²/m²，堆积块数 220 n/m³ - 轻瓷波栅环：空隙率 72%，比表面积 128 m²/m²，堆积块数 258 n/m³ 注：特性参数仅作参考，不作为产品验收依据。
