【HG化工标准】 非接触金属蜂窝密封

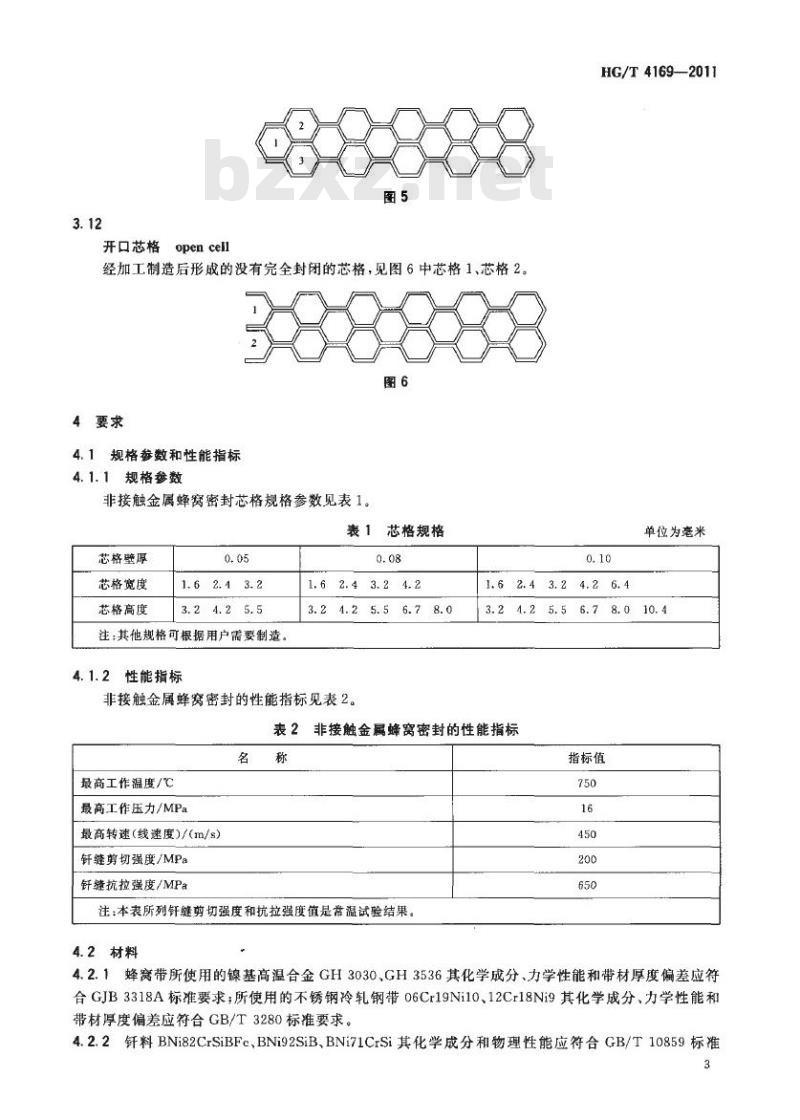

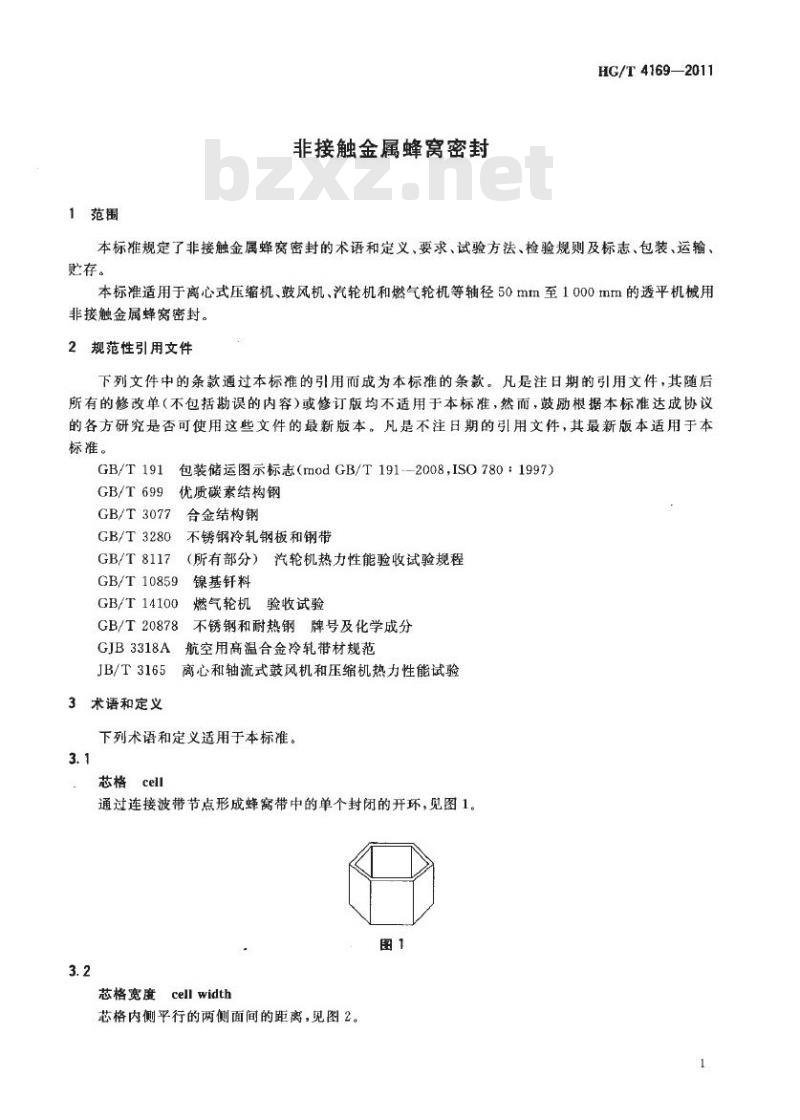

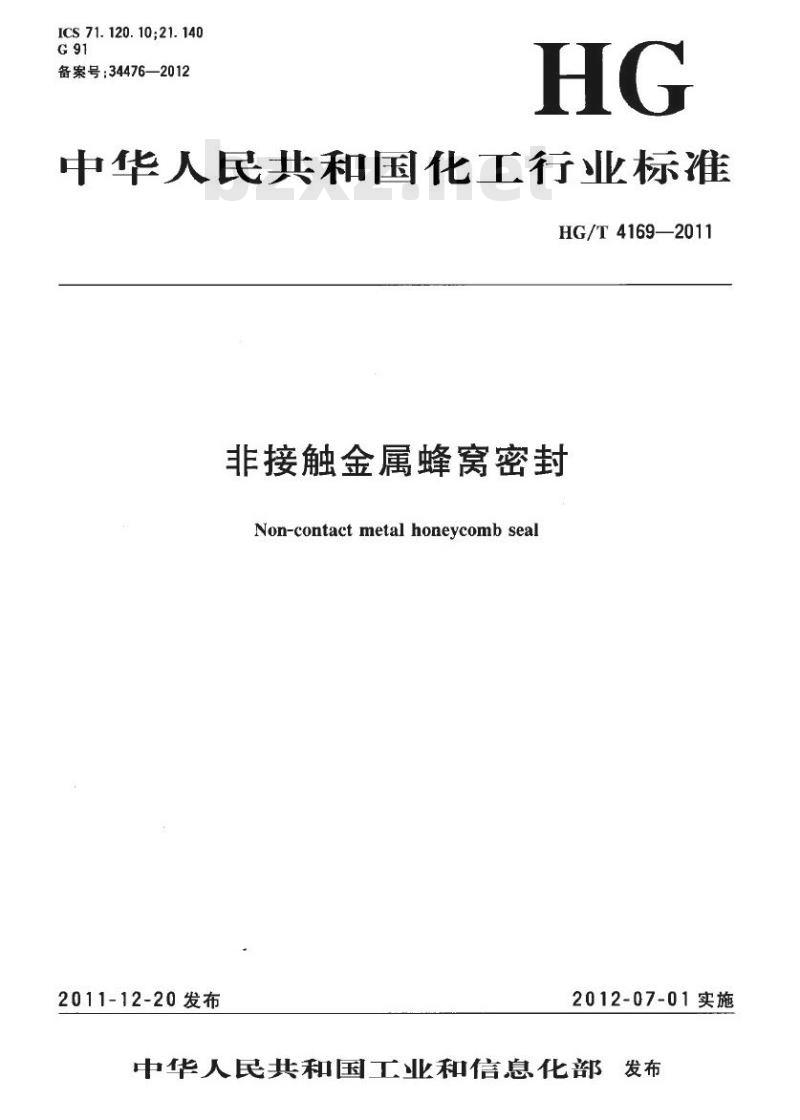

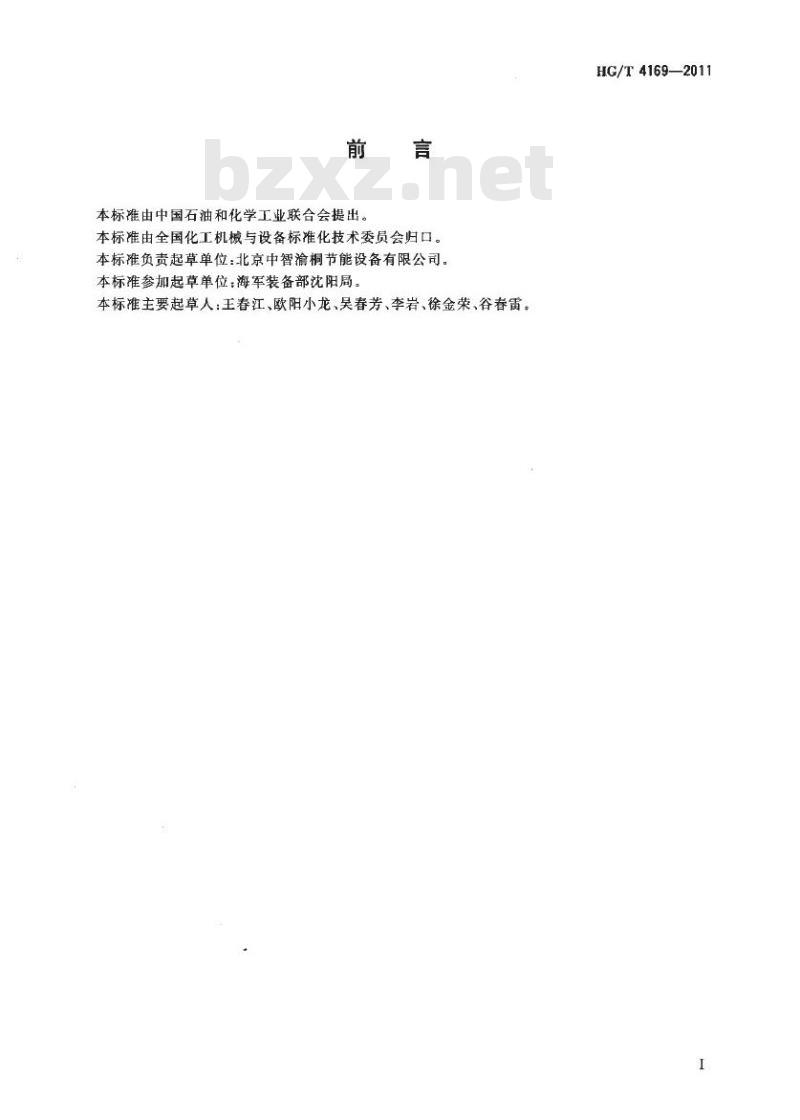

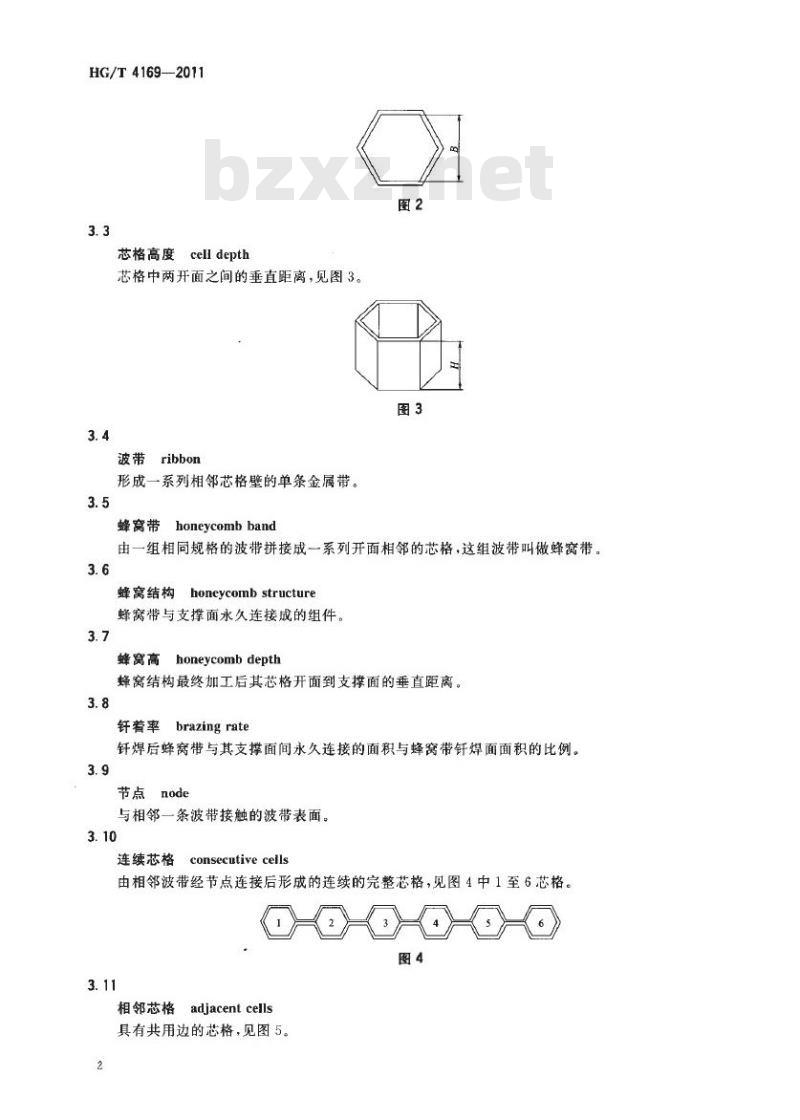

HG/T 4169—2011 非接触金属蜂窝 Non-contact metal honeycomb seal ICS 71.120.10;21.140 备案号：34476—2012 中华人民共和国化工行业标准 发布日期：2011-12-20 实施日期：2012-07-01 中华人民共和国工业和信息化部发布 前言 本标准由中国石油和化学工业联合会提出。本标准由全国化工机与设备标准化技术委员会归口。本标准负责起草单位：北京中智渝桐节能设备有限公司。本标准参加起草单位：海军装备部沈阳局。本标准主要起草人：王春江、欧阳小龙、吴春芳、李岩、徐金荣、谷春雷。 1 范围 本标准规定了非接触金属蜂窝密封的术语和定义、要求、试验方法、检验规则及标志、包装、运输、贮存。 本标准适用于离心式压缩机、鼓风机、汽轮机和燃气轮机等轴径50mm至1000mm的透平机械用非接触金属蜂窝密封。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 - GB/T 191 包装储运图示标志 (mod GB/T 191--2008, ISO 780:1997) - GB/T 699 优质碳素结构钢 - GB/T 3077 合金结构钢 - GB/T 3280 不锈钢冷轧钢板和钢带 - GB/T 8117 (所有部分) 汽轮机热力性能验收试验规程 - GB/T 10859 镍基钎料 - GB/T 14100 燃气轮机验收试验 - GB/T 20878 不锈钢和耐热钢牌号及化学成分 - GJB 3318A 航空用高温合金冷轧带材规范 - JB/T 3165 离心和轴流式鼓风机和压缩机热力性能试验 3 术语和定义 下列术语和定义适用于本标准。 3.1 芯格 (cell)：通过连接波带节点形成蜂窝带中的单个封闭的开环。 3.2 芯格宽度 (cell width)：芯格内侧平行的两侧面间的距离。 3.3 芯格高度 (cell depth)：芯格中两开面之间的垂直距离。 3.4 波带 (ribbon)：形成一系列相邻芯格壁的单条金属带。 3.5 蜂窝带 (honeycomb band)：由一组相同规格的波带拼接成一系列开面相邻的芯格。 3.6 蜂窝结构 (honeycomb structure)：蜂窝带与支撑面永久连接成的组件。 3.7 蜂窝高 (honeycomb depth)：蜂窝结构最终加工后其芯格开面到支撑面的垂直距离。 3.8 钎着率 (brazing rate)：钎焊后蜂窝带与其支撑面间永久连接的面积与蜂窝带钎焊面面积的比例。 3.9 节点 (node)：与相邻一条波带接触的波带表面。 3.10 连续芯格 (consecutive cells)：由相邻波带经节点连接后形成的连续的完整芯格。 3.11 相邻芯格 (adjacent cells)：具有共用边的芯格。 3.12 开口芯格 (open cell)：经加工制造后形成的没有完全封闭的芯格。 4 要求 4.1 规格参数和性能指标 4.1.1 规格参数 非接触金属蜂窝密封芯格规格参数见下表： - 芯格壁厚 (mm)：0.05, 0.08, 0.10 - 芯格宽度 (mm)：1.6 - 芯格高度 (mm)：2.1, 3.2, 4.2, 5.5 注：其他规格可根据用户需要制造。 4.1.2 性能指标 非接触金属蜂窝密封的性能指标见下表： - 最高工作温度/℃：750 - 最高工作压力/MPa：16 - 最高转速（线速度)/(m/s)：450 - 钎缝剪切强度/MPa：200, 8.0, 10.4 - 钎缝抗拉强度/MPa：650, 4.2 注：本表所列钎缝剪切强度和抗拉强度值是带温试验结果。 4.2 材料 蜂窝带所使用的镍基高温合金GH3030、GH3536其化学成分、力学性能和带材厚度偏差应符合GJB3318A标准要求；所使用的不锈钢冷轧钢带06Cr19Ni10、12Cr18Ni9其化学成分、力学性能和带材厚度偏差应符合相关标准要求。
