【HG化工标准】 钢制螯合树脂塔

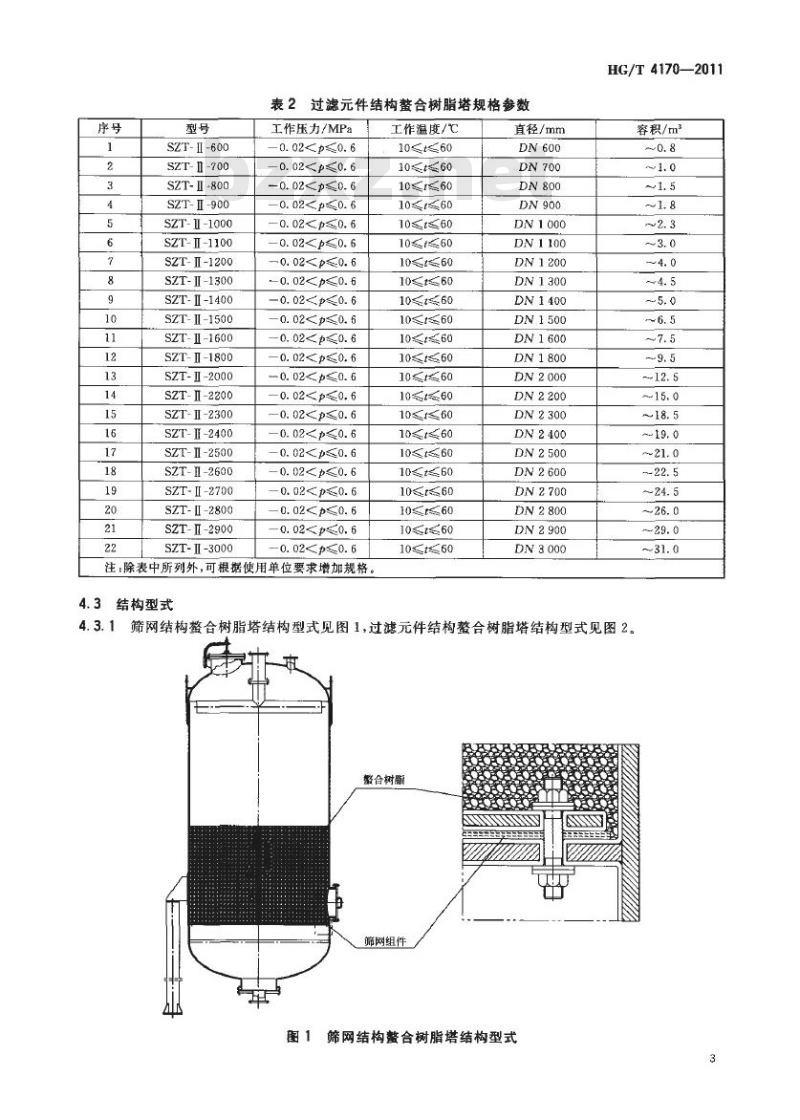

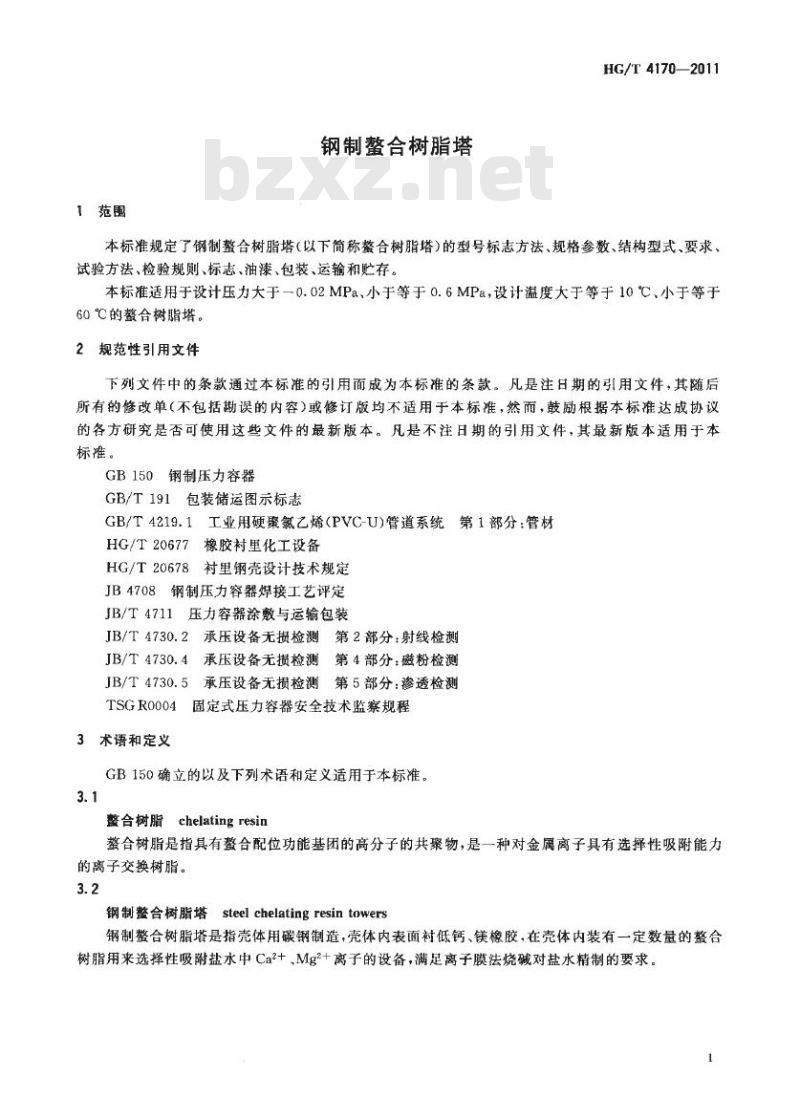

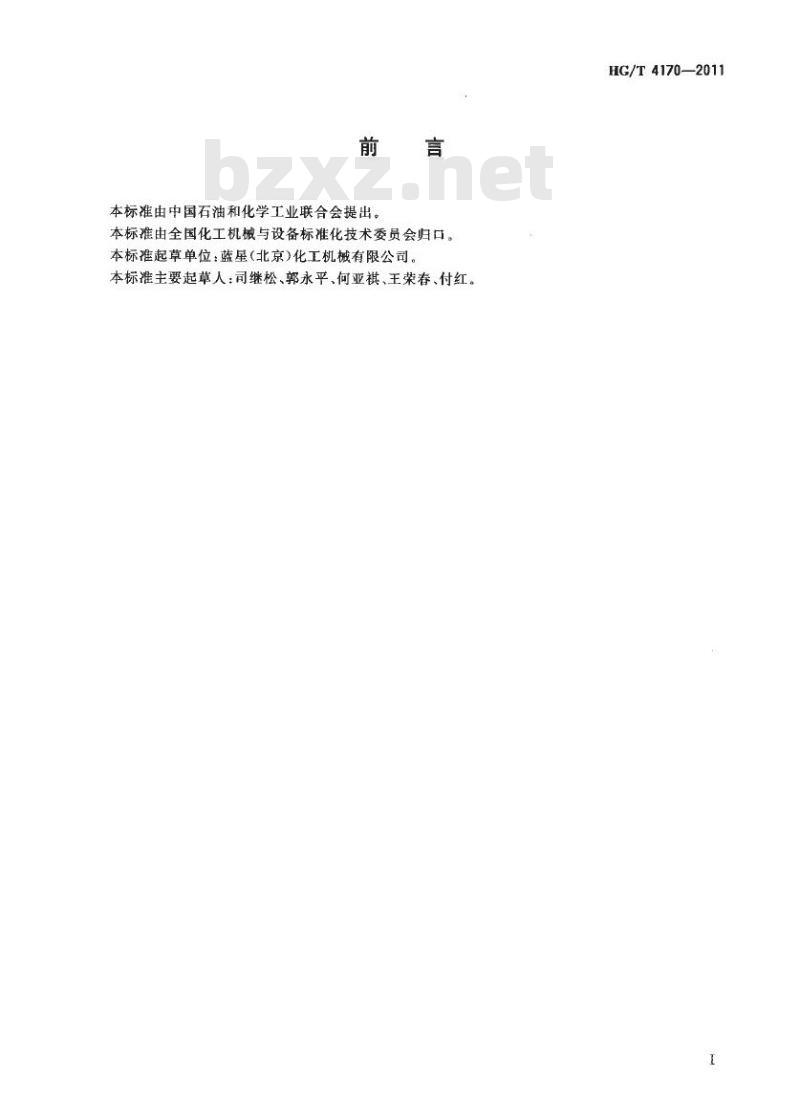

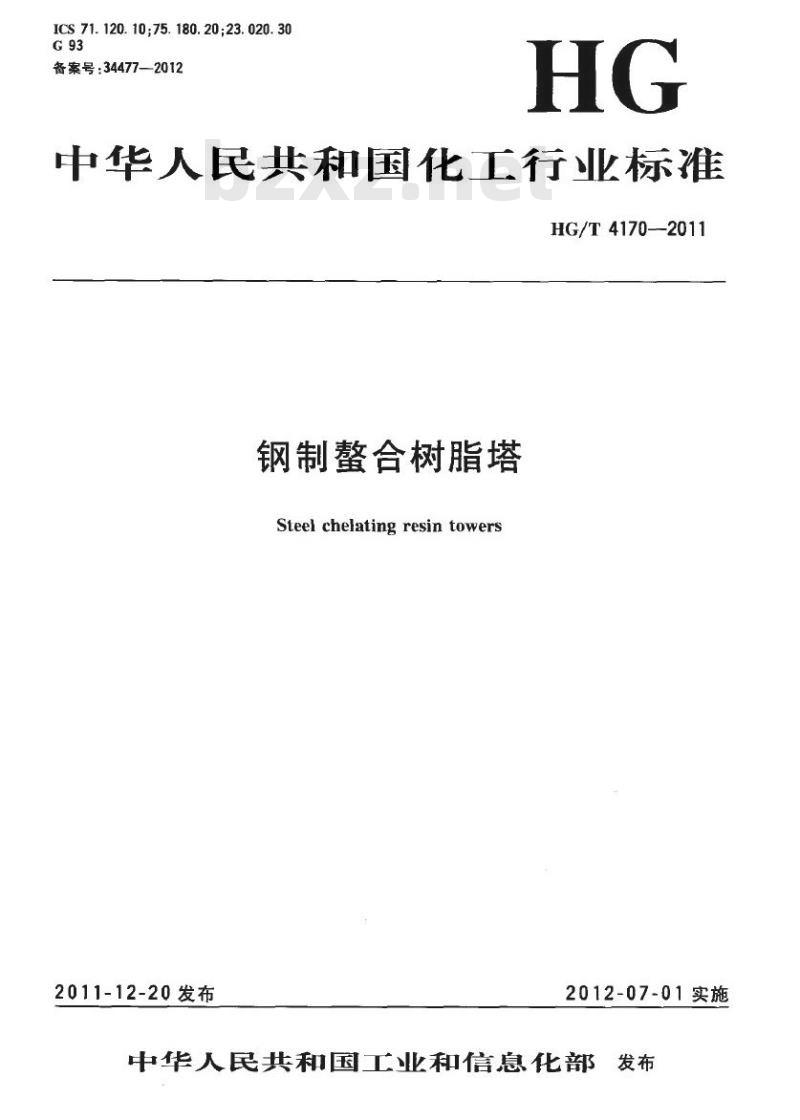

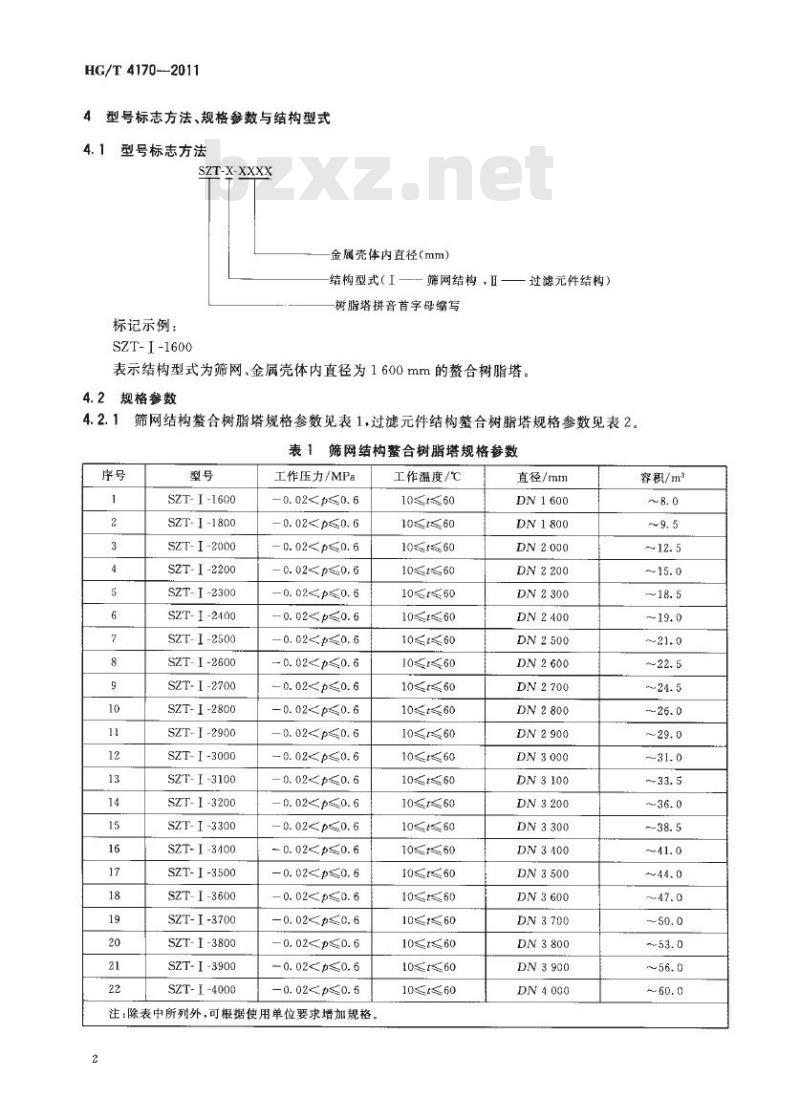

HG/T 4170-2011 钢制螯合树脂塔 Steel chelating resin towers 发布日期：2011-12-20 实施日期：2012-07-01 中华人民共和国工业和信息化部发布 前言 本标准由中国石油和化学工业联合会提出。本标准由全国化工机械与设备标准化技术委员会归口。本标准起草单位：蓝星(北京)化工机械有限公司。本标准主要起草人：司继松、郭永平、何亚祺、王荣春、付红。 1 范围 本标准规定了钢制螯合树脂塔（以下简称螯合树脂塔）的型号标志方法、规格参数、结构型式、要求、试验方法、检验规则、标志、油漆、包装、运输和贮存。本标准适用于设计压力大于0.02MPa、小于等于0.6MPa，设计温度大于等于10℃、小于等于60℃的螯合树脂塔。 2 规范性引用文件 下列文件中的条款通过本标准的引用成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB 150 钢制压力容器 GB/T 191 包装储运图示标志 GB/T 4219.1 工业用硬聚氯乙烯（PVC-U）管道系统 第1部分：管材 HG/T 20677 橡胶衬里化工设备 HG/T 20678 衬里钢壳设计技术规定 JB 4708 钢制压力容器焊接工艺评定 JB/T 4711 压力容器涂敷与运输包装 JB/T 4730.2 承压设备无损检测 第2部分：射线检测 JB/T 4730.4 承压设备无损检测 第4部分：磁粉检测 JB/T 4730.5 承压设备无损检测 第5部分：透射检测 TSG R0004 固定式压力容器安全技术监察规程 3 术语和定义 GB 150确立的以及下列术语和定义适用于本标准。 3.1 螯合树脂 (chelating resin) 螯合树脂是指具有配位功能基团的高分子的共聚物，是一种对金属离子具有选择性吸附能力的离子交换树脂。 3.2 钢制螯合树脂塔 (steel chelating resin towers) 钢制螯合树脂塔是指壳体用碳钢制造，壳体内表面衬橡胶，在壳体内装有一定数量的螯合树脂用来选择性吸附盐水中 Ca²⁺、Mg²⁺ 离子的设备，满足离子膜法烧碱对盐水精制的要求。 4 型号标志方法、规格参数与结构型式 4.1 型号标志方法 型号格式：SZT-X-XXXX - SZT：树脂塔拼音首字母缩写 - X：结构型式（I：筛网结构；II：过滤元件结构） - XXXX：金属壳体内直径（mm） 标记示例：SZT-I-1600 表示结构型式为筛网、金属壳体内直径为1600mm的螯合树脂塔。 4.2 规格参数 筛网结构螯合树脂塔规格参数见表1，过滤元件结构螯合树脂塔规格参数见表2。 表1 筛网结构螯合树脂塔规格参数： - 型号：SZT-I-1600 至 SZT-I-4000（包含 1600, 1800, 2000, 2200, 2300, 2400, 2500, 2600, 2700, 2800, 2900, 3000, 3100, 3200, 3300, 3400, 3500, 3600, 3700, 3800, 3900, 4000） - 工作压力：0.02 < p ≤ 0.6 MPa - 工作温度：10 ≤ T ≤ 60 ℃ 注：除表中所列外，可根据使用单位要求增加规格。
