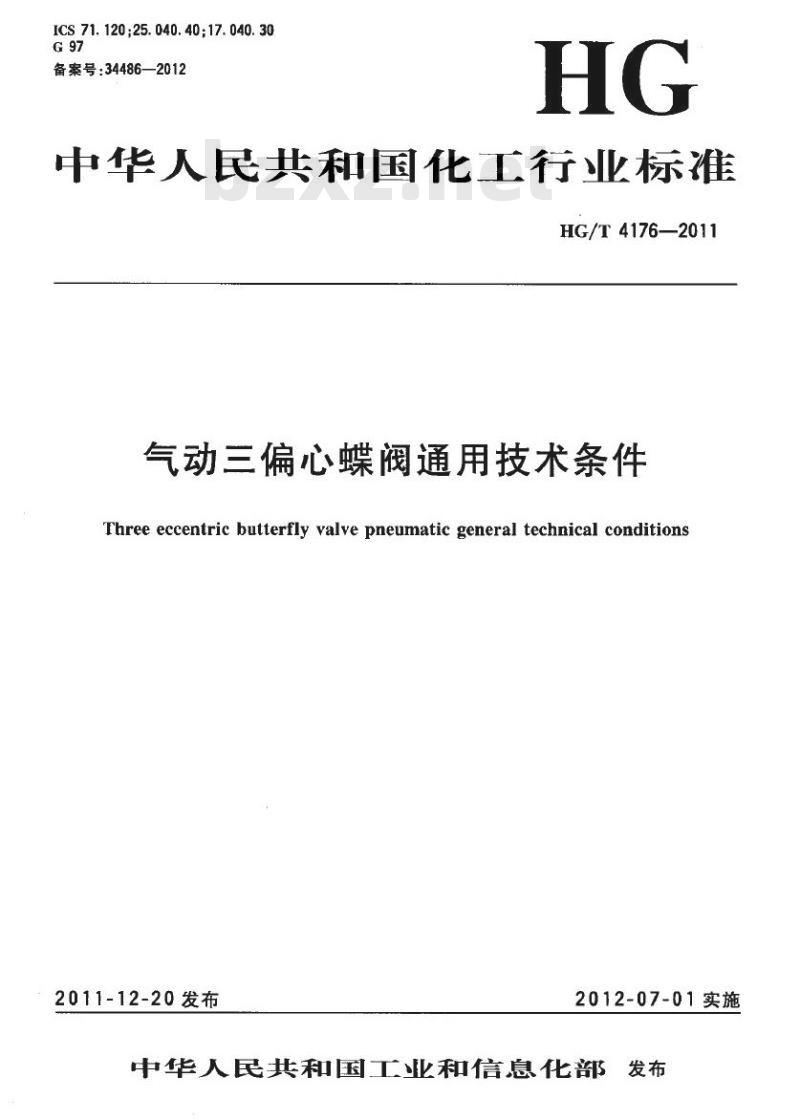

【HG化工标准】 气动三偏心蝶阀通用技术条件

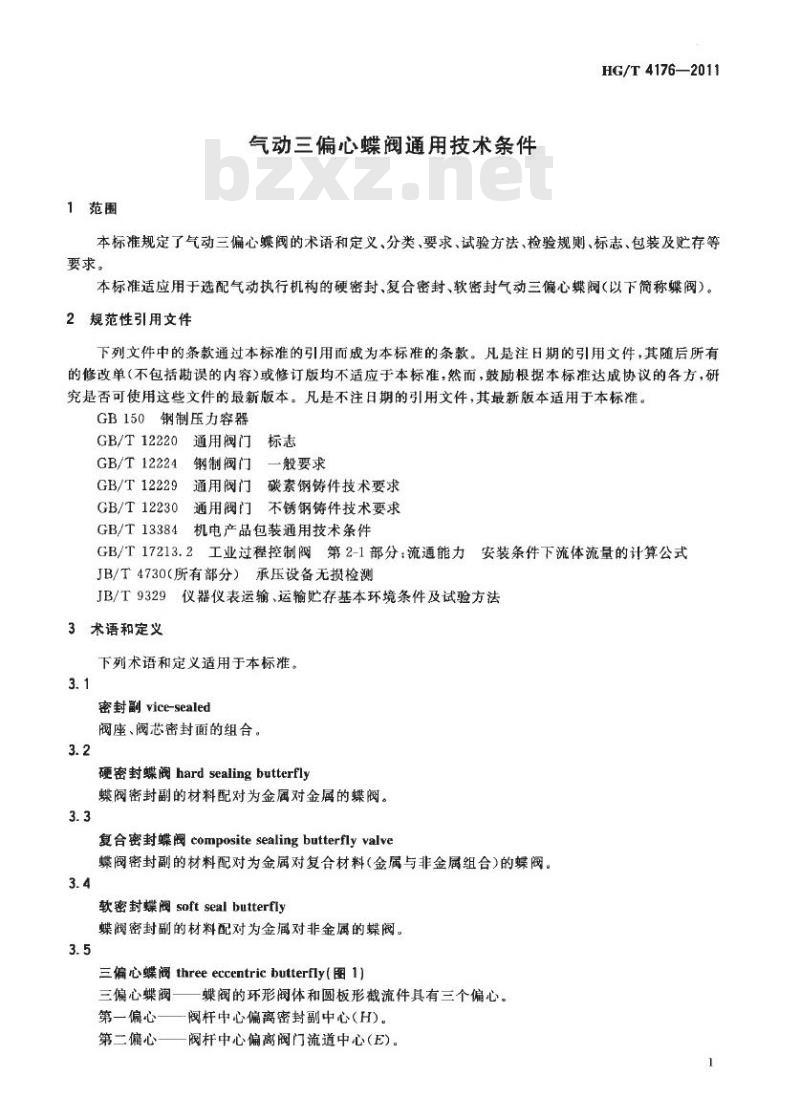

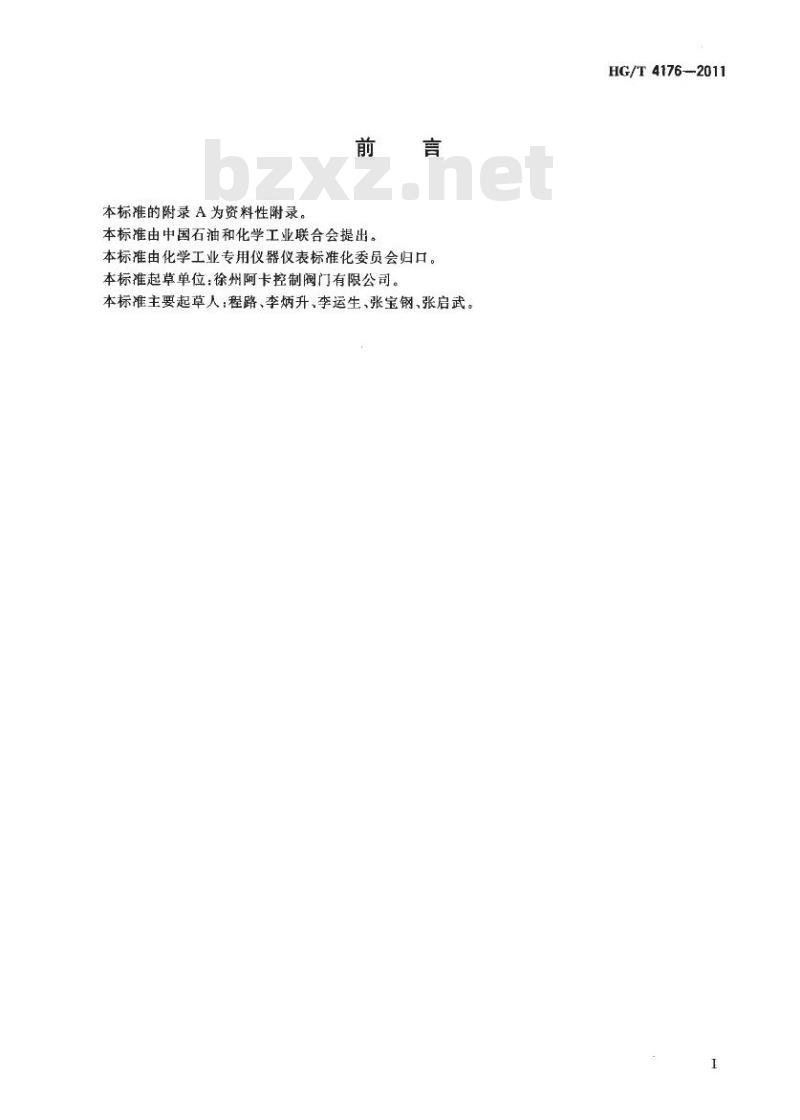

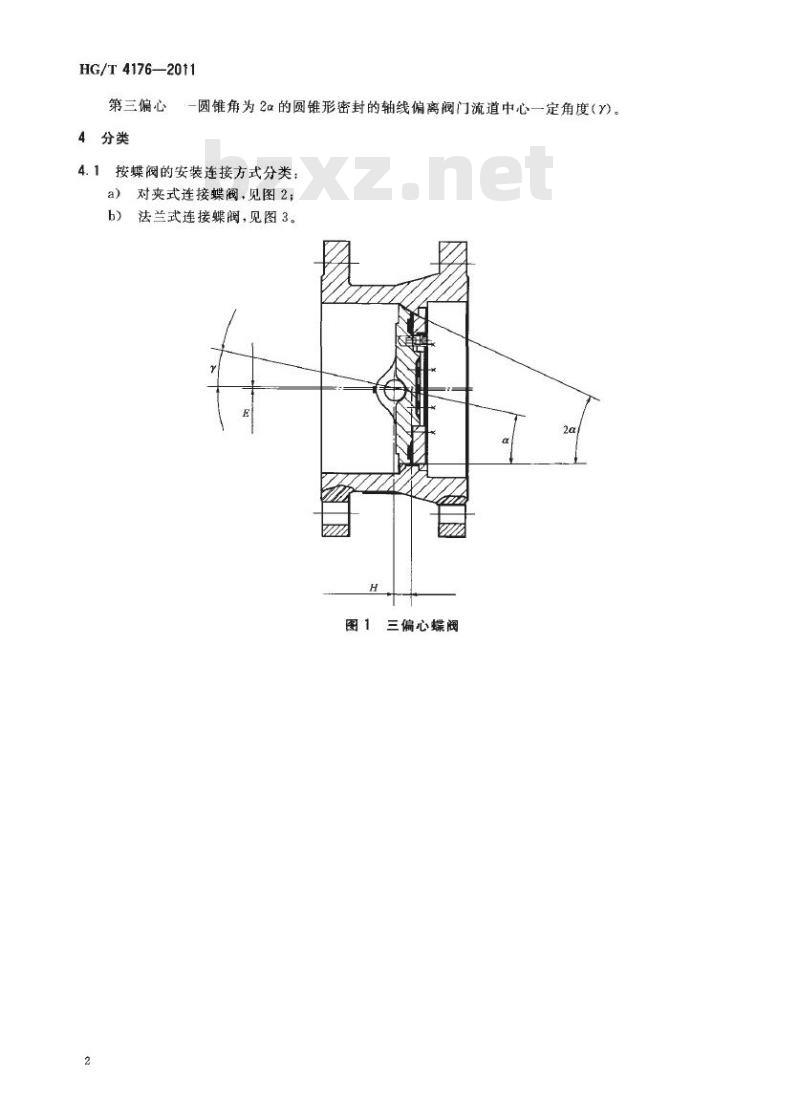

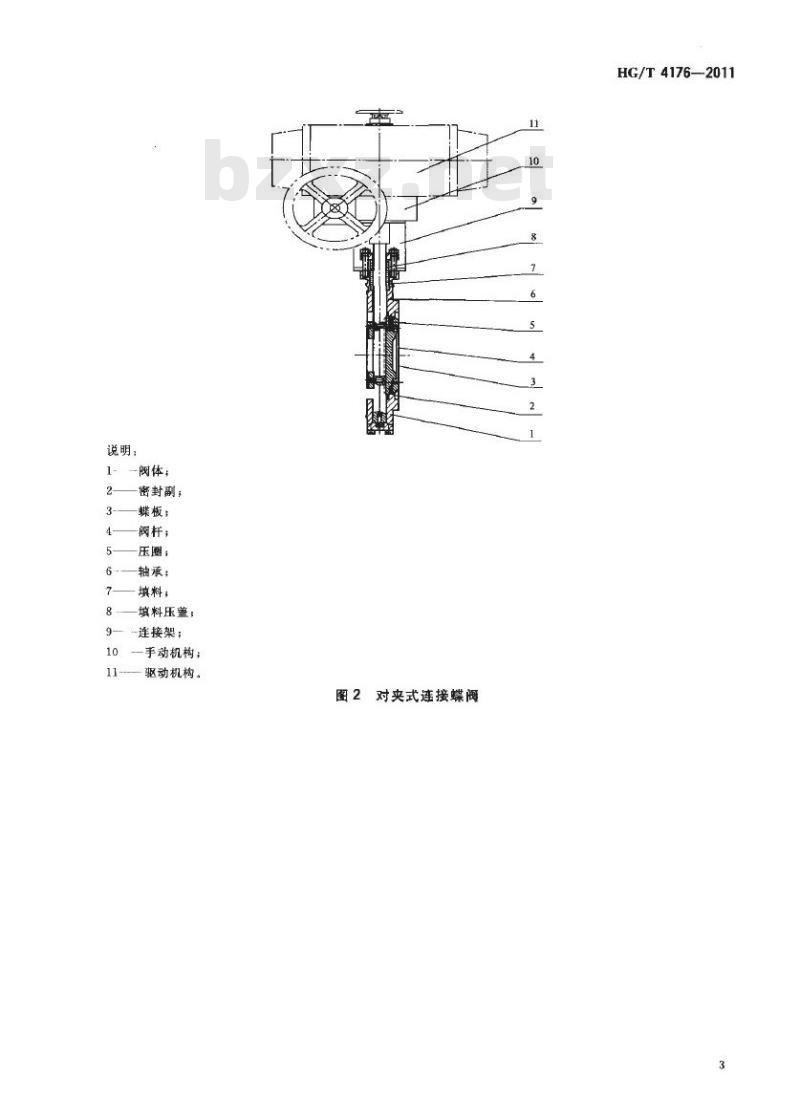

HG/T 4176—2011 气动三偏心蝶阀通用技术条件 前言 本标准由中国石油和化学工业联合会提出。本标准由化学工业专用仪器仪表标准化委员会归口。本标准起草单位：徐州阿卡控制阀门有限公司。本标准主要起草人：程路、李炳升、李运生、张宝钢、张启武。 本标准的附录A为资料性附录。 发布日期：2011-12-20 实施日期：2012-07-01 中华人民共和国工业和信息化部发布 1 范围 本标准规定了气动三偏心蝶阀的术语和定义、分类、要求、试验方法、检验规则、标志、包装及贮存等要求。 本标准适应用于选配气动执行机构的硬密封、复合密封、软密封气动三偏心蝶阀（以下简称蝶阀）。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均适用于本标准。凡是不注日期的引用文件，其最新版本适用于本标准。 GB 150 钢制压力容器 GB/T 12220 通用阀门标志 GB/T 12224 钢制阀门一般要求 GB/T 12229 通用阀门碳素钢铸件技术要求 GB/T 12230 通用阀门不锈钢铸件技术要求 GB/T 13384 机电产品包装通用技术条件 GB/T 17213.2 工业过程控制阀 第2-1部分：流通能力安装条件下流体流量的计算公式 JB/T 4730（所有部分）承压设备无损检测 JB/T 9329 仪器仪表运输、运输贮存基本环境条件及试验方法 3 术语和定义 下列术语和定义适用于本标准。 3.1 密封副 (vice-sealed)：阀座、阀芯密封面的组合。 3.2 硬密封蝶阀 (hard sealing butterfly)：蝶阀密封副的材料配对为金属对金属的蝶阀。 3.3 复合密封蝶阀 (composite sealing butterfly valve)：蝶阀密封副的材料配对为金属对复合材料（金属与非金属组合）的蝶阀。 3.4 软密封蝶阀 (soft seal butterfly)：蝶阀密封副的材料配对为金属对非金属的蝶阀。 3.5 三偏心蝶阀 (three eccentric butterfly)：蝶阀的环形阀体和圆板形截流件具有三个偏心。 第一偏心——阀杆中心偏离密封副中心 (H)； 第二偏心——阀杆中心偏离阀门流道中心 (E)； 第三偏心——一圆锥角为2α的圆锥形密封的轴线偏离阀门流道中心一定角度 (\)。 4 分类 4.1 按蝶阀的安装连接方式分类： a) 对夹式连接蝶阀：结构组成包括阀体、密封副、蝶板、阀杆、压圈、轴承、填料、填料压盖、连接架、手动机构、驱动机构。 b) 法兰式连接蝶阀：结构组成包括阀体、密封副、螺板、阀杆、压圈、轴承、填料、填料压盖、连接架、手动机构、驱动机构。 4.2 按密封副材料分类： a) 硬密封蝶阀； b) 复合密封蝶阀； c) 软密封蝶阀。 4.3 公称通径 DN (mm)：DN50、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2600、2800、3000。 4.4 公称压力 PN (MPa)：PN0、0.25、0.6、1.6、2.5、4.0、6.4、10.0、16.0。 4.5 工作温度： a) 硬密封蝶阀：-196℃～570℃； b) 软密封蝶阀：-25℃～180℃。 4.6 最小壁厚：蝶阀的最小壁厚按 GB/T 12224 的规定或按附录A的公式计算。 5 技术要求 5.1 主要承压件要求
