【HG化工标准】 代替 HG/T 3648-1999 磁力驱动反应釜

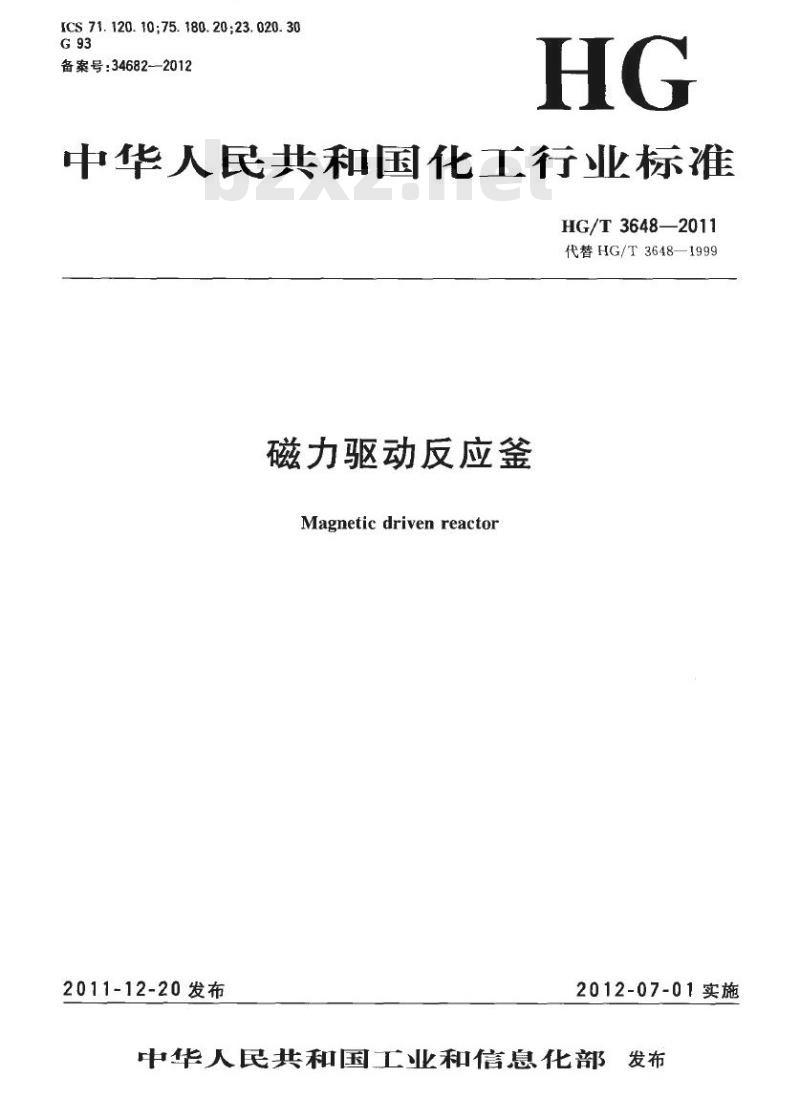

中华人民共和国化工行业标准 HG/T3648—2011 代替 HG/T3648—1999 磁力驱动反应釜 Magnetic driven reactor 2011-12-20 发布 2012-07-01 实施 中华人民共和国工业和信息化部发布 前言 本标准按照 GB/T1.1-2009 给出的规则起草。HG/T3648—2011 代替 HG/T3648—1999《磁力驱动反应釜》。与 HG/T3648—1999 相比，主要技术变化如下： 1. 修改了最大公称容积，由 16m³ 增加到 50m³； 2. 修改了最高设计压力，由 20MPa 增加到 35MPa； 3. 增加了磁力驱动装置有关材料、设计及检测等方面的技术要求； 4. 增加了磁力驱动装置在携玻璃反应釜上的使用规定。 请注意，本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准的附录 A 为资料性附录。 本标准由中国石油和化学工业联合会提出。本标准由全国化工机械与设备标准化技术委员会 (SAC/TC429) 归口。 负责起草单位：南通中集罐式储运设备制造有限公司、上海化工研究院。 参加起草单位：温州市工业科学研究院、威海化工机械有限公司、温州市中伟磁传密封设备厂、南通神龙机械制造有限公司、江苏大学。 主要起草人：杨麒、袁文清。 参加起草人：吴剑武、谷卓新、张良光、许德勤、孙惠昌、侯志纬、崔鹏程。 本标准于 1999 年 7 月首次发布，本次为第一次修订。 1 范围 本标准规定了磁力驱动反应釜（以下简称磁力釜）的型式、基本参数、材料、设计、制造、试验方法、检验规则以及标志、包装、运输和储存等方面的要求。本标准适用于釜体几何容积为 0.025m³～50m³、设计压力为 0.1MPa～35MPa 和设计温度为所用材料允许使用温度的磁力釜。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 150 钢制压力容器 GB 3836.1 爆炸性气体环境用电气设备 第1部分：通用要求 GB/T 4180 稀土钴永磁材料 GB/T 4334 金属和合金的腐蚀 不锈钢晶间腐蚀试验方法 GB/T 8165 不锈钢复合钢板和钢带 GB/T 9239.1 机械振动 恒态（刚性）转子平衡品质要求 第1部分：规范与平衡允差的检验 GB 10069.3 旋转电机噪声测定方法及限值 第3部分：噪声限值 GB/T 13148 不锈钢复合钢板焊接技术要求 GB/T 13149 钛和钛合金复合钢板焊接技术要求 GB/T 13560 烧结钕铁硼永磁材料 GB 24511 承压设备用不锈钢钢板及钢带 GB 25025 玻璃设备技术条件 GB/T 25026 玻璃闭式搅拌容器 HG/T 2268 钢制机械搅拌容器技术条件 HG/T 3109 钢制机械搅拌容器型式与基本参数（所有部分） HG/T 3796 搅拌器 HG/T 3915 氟塑料衬里反应釜 HG/T 20569 机械搅拌设备 HG/T 20581 钢制化工容器材料选用规定 HG/T 21570 压力容器涂敷与运输包装（所有部分） JB/T 4711 承压设备无损检测（所有部分） JB/T 4730 隔爆型三相异步电动机技术条件 第4部分：YB2 系列隔爆型三相异步电动机 JB/T 7565.4 搅拌传动装置—联轴器 JB/T 8146 铸造铝镍钴永磁（硬磁）合金技术条件 NB/T 47002 压力容器用爆炸焊接复合板 SJ/T 10410 永磁铁氧体材料 TSGR0004 固定式压力容器安全技术监察规程 3 术语和定义 下列术语和定义适用于本文件。 3.1 磁力驱动反应釜 (magnetic driven reactor)：由电机或通过减速装置带动磁环（磁盘）旋转，并耦合驱动封闭在隔离罩内的另一组磁环（磁盘）及搅拌转子作同步旋转，从而在设备内实现搅拌反应无泄漏操作的压力容器。 3.2 磁环 (magnetic ring)：由多件 N 极和 S 极瓦形永磁体，按圆筒形交替叠加在轭铁表面所构成的磁性组合体。它有内外磁环之分，被电机或通过减速机（或皮带）带动的称外磁环，与其耦合驱动的称为内磁环。 3.3 磁盘 (magnet disk)
