【HG化工标准】 管壳式聚四氟乙烯换热器

本网站 发布时间: 2024-05-15 13:46:13
  • HG/T 4172-2011
  • 现行

基本信息

  • 标准号:

    HG/T 4172-2011

  • 标准名称:

    管壳式聚四氟乙烯换热器

  • 标准类别:

    化工行业标准(HG)

  • 标准状态:

    现行
  • 出版语种:

    简体中文
  • 下载格式:

    .zip .pdf
  • 下载大小:

    118.67 KB

标准分类号

关联标准

出版信息

其他信息

标准简介标准简介/下载

点击下载

标准简介:

HG/T 4172-2011.Shell and tube polytetrafluoroethylene heat exchanger.
1范围
HG/T 4172规定了管壳式聚四氟乙烯换热器的产品分类、要求、试验方法、检验规则及标志、包装、运输、和贮存。
HG/T 4172适用于以聚四氟乙烯为材料制作的管壳式聚四氟乙烯换热器。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于HG/T 4172。
GB/T 1033.1塑料非泡沫塑料密度的测定 第1部分:浸渍法、液体比重瓶法和滴定法
GB/T 1040.1塑料拉伸性能的测定 第1部分:总则
GB/T 1041塑料压缩性能的测定
GB/T 9341塑料弯曲性能的测定
HG/T 2902模塑用聚四氟乙烯树脂
HG/T 20592-2009钢制管法兰 (PN系列)
HG/T 20640塑料设备
JB/T 4735钢制焊接常压容器
QB/T 3624聚四氟乙烯管材
QB/T 3625聚四氟乙烯板材
3术语和定义
下列术语和定义适用于本标准。
3.1
管壳式聚四氟乙烯换热器 shell and tube polytetrafluoroethylene heat exchanger
以聚四氟乙烯管材为换热材料与聚四氟乙烯塑料或钢制外壳制成的换热设备。

标准内容标准内容

部分标准内容:

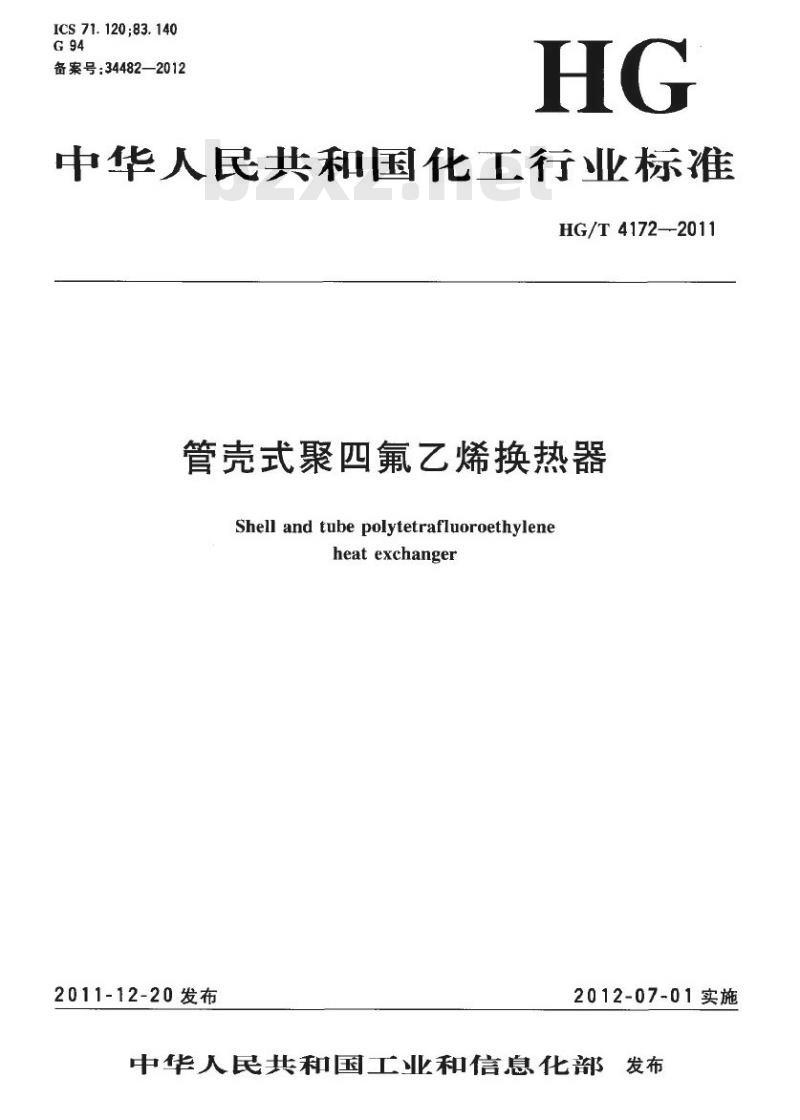

ICS 71.120 ;83.140
备案号:34482—2012
中华人民共和国化工行业标准
HG/T 4172—-2011
管壳式聚四氟乙烯换热器
Shell and tubepolytetrafluoroethyleneheat exchanger
2011-12-20发布
2012-07-01实施
中华人民共和国工业和信息化部发布前言
本标准由中国石油和化学工业联合会提出。本标准由全国非金属化工设备标准化技术委员会归口。HG/T4172—2011
本标准起草单位:天华化工机械及自动化研究设计院、泰安盛通化工设备有限公司、南通利泰非金属化工设备有限公司。
本标准主要起草人:张洪涛、周杰、钱文林、吴海兵、高春山、孙文龙本标准版本为首次发布。

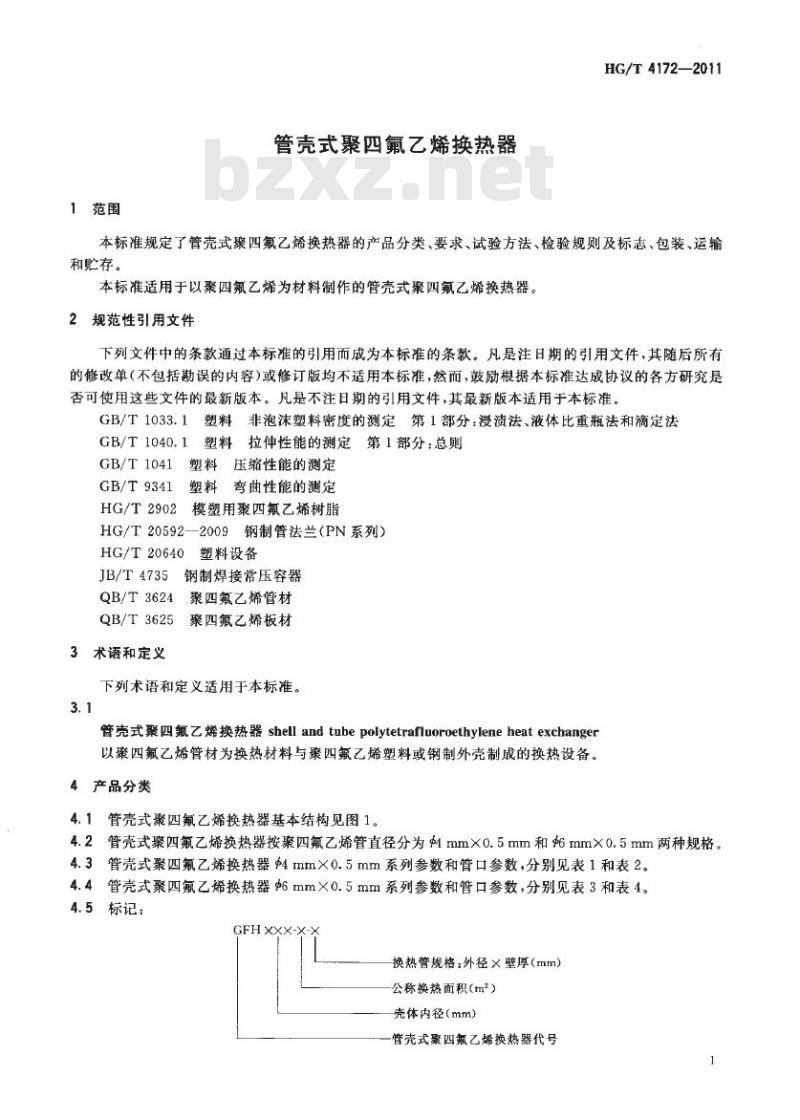

1范围
管壳式聚四氟乙烯换热器
HG/T4172—2011
本标准规定了管壳式聚四氟乙烯换热器的产品分类、要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于以聚四氟乙烯为材料制作的管壳式聚四氟乙烯换热器。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB/T1033.1
GB/T1040.1
GB/T1041
GB/T9341
HG/T2902
塑料非泡沫塑料密度的测定第1部分:浸渍法、液体比重瓶法和滴定法塑料拉伸性能的测定第1部分:总则压缩性能的测定
弯曲性能的测定
模塑用聚四氟乙烯树脂
HG/T20592—2009钢制管法兰(PN系列)HG/T20640
JB/T4735
QB/T3624
QB/T3625
3术语和定义
塑料设备
钢制焊接常压容器
聚四氟乙烯管材
聚四氟乙烯板材
下列术语和定义适用于本标准。3.1
管壳式聚四氟乙烯换热器shellandtubepolytetrafluoroethyleneheatexchanger以聚四氟乙烯管材为换热材料与聚四氟乙烯塑料或钢制外壳制成的换热设备。4产品分类
4.1管壳式聚四氟乙烯换热器基本结构见图1。4.2管壳式聚四氟乙烯换热器按聚四氟乙烯管直径分为虹mm×0.5mm和6mm×0.5mm两种规格。4.3管壳式聚四氟乙烯换热器4mm×0.5mm系列参数和管口参数,分别见表1和表2。4.4管壳式聚四氟乙烯换热器$6mm×0.5mm系列参数和管口参数,分别见表3和表4。4.5标记:
GFHXXX-X->
换热管规格:外径×壁厚(mm)公称换热面积(m2)
壳体内径(mm)
管壳式聚四氟乙烯换热器代号
HG/T41722011
标记示例:
壳体直径为300mm,公称换热面积为10m2,换热管直径为6mm×0.5mm的管壳式聚四氟乙烯换热器,其标记如下:
GFH300-10-6X0.5
管束紧固螺盘:
管束紧固螺栓;
对接法兰螺栓丝孔;
接头(F4):
-F4管板;
封头压圈:
简体法兰紧固螺栓;
简体法兰紧固螺母;
管束定距螺母;
管束定距螺杆:
内压圈;
12-—管束;
13.支座
-折流板:
壳体;
排污口;
进出水口:
排空口。

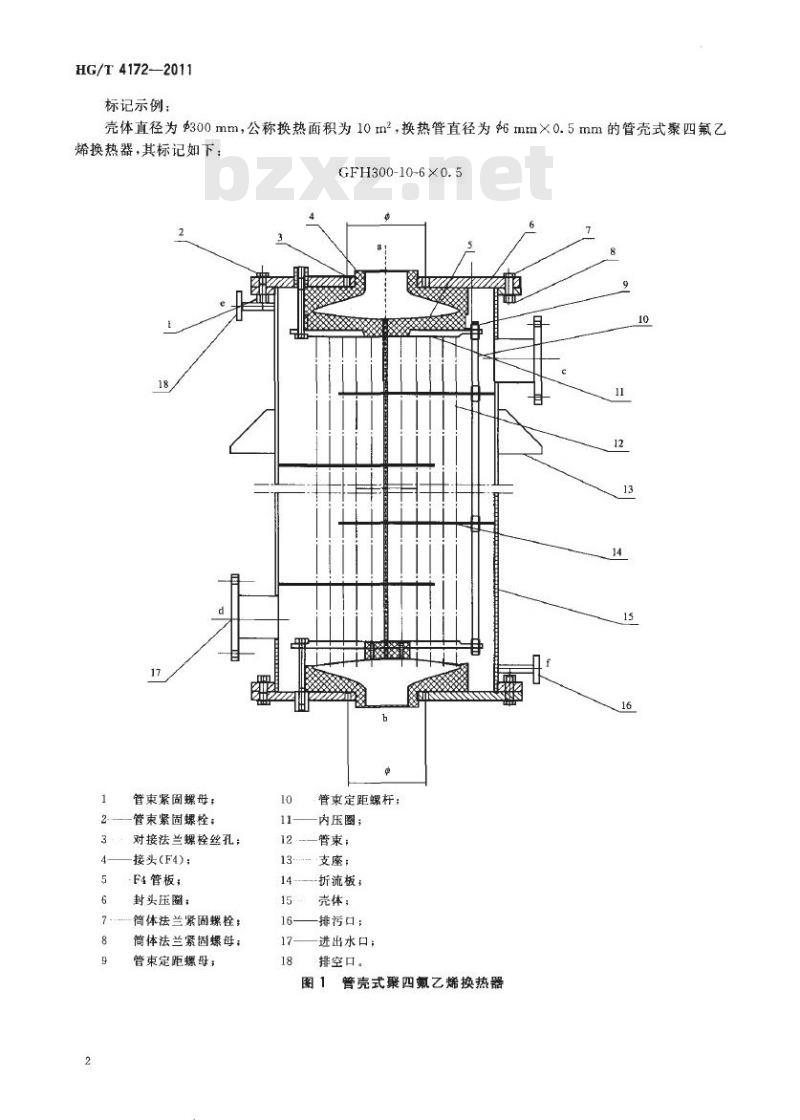

图1管壳式聚四氟乙烯换热器
GFH250-2-4wwW.bzxz.Net
GFH300-8-4
GFH300-16-4
GFH350-24-4
GFH400-30-4
GFH500-50-4
GFH250-2-4
GFH300-8-4
GFH300-16-4
GFH350-24-4
GFH400-30-4
GFH500-50-4
法兰标准
压力等级/bar
管口用途
GFH250-5-6
GFH300-10-6
GFH300-20-6
GFH400-40-6
GFH500-60-6
GFH250-5-6
GFH300-10-6
GFH300-20-6
GFH400-40-6
GFH500-60-6
法兰标准
压力等级/bar
管口用途

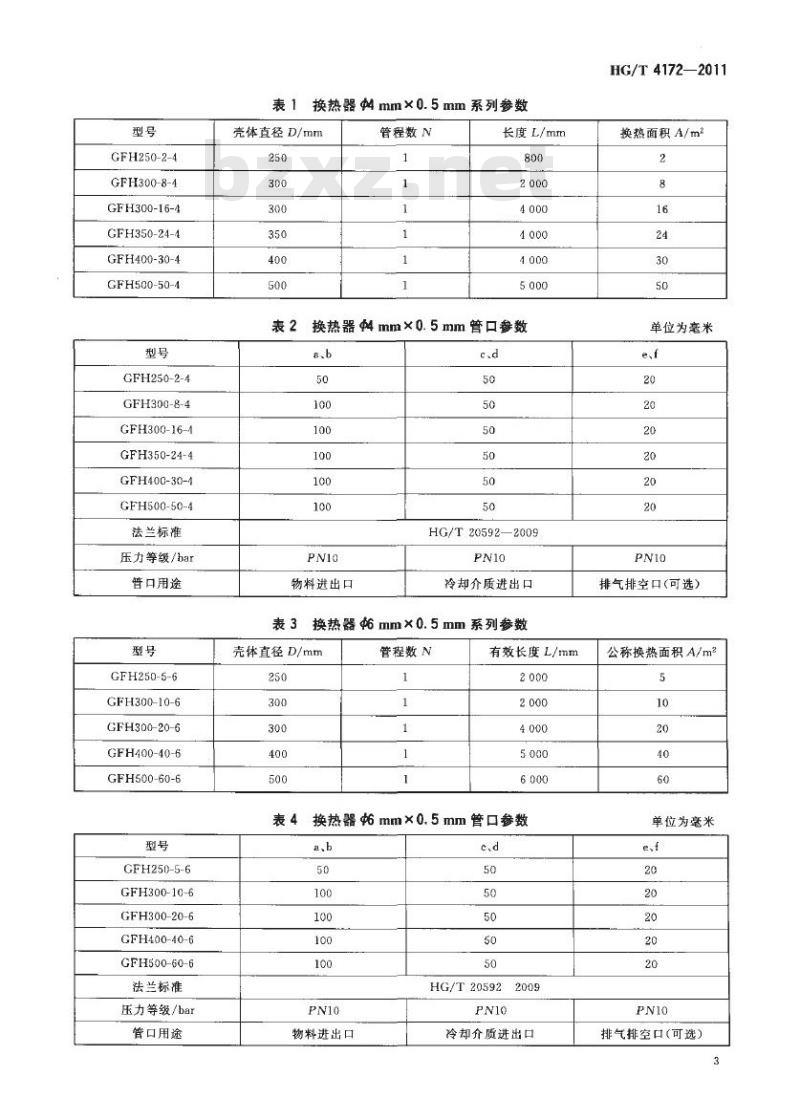

表1换热器4mm×0.5mm系列参数
壳体直径D/mm
管程数N
长度L/mm
换热器4mm×0.5mm管口参数
物料进出口
HG/T20592—2009
冷却介质进出口
换热器6mm×0.5mm系列参数
壳体直径D/mm
管程数N
有效长度L/mm
换热器mm×0.5mm管口参数
物料进出口
HG/T20592
冷却介质进出口
HG/T4172—2011
换热面积A/m2
单位为毫米
排气排空口(可选)
公称换热面积A/m2
单位为毫米
排气排空口(可选)
HG/T4172—2011
5要求
5.1设计
5.1.1设计温度:-20℃~170℃。5.1.2设计压力:壳程:≤0.3MPa,管程:≤0.4MPa。5.2材料
5.2.1管壳式聚四氟乙烯换热器所用聚四氟乙烯材料应符合HG/T2902、QB/T3624、QB/T3625的要求。
5.2.2管壳式聚四氟乙烯换热器所用钢制壳体材料应符合JB/T4735的要求。5.3制造
5.3.1管壳式聚四氟乙烯换热器钢制外壳体制造应符合JB/T4735的要求,塑料外壳制造应符合HG/T20640的要求。
5.3.2接管法兰应符合HG/T20592-2009的要求。5.3.3管壳式聚四氟乙烯换热器制造除了应符合本标准外,还应符合图纸的要求。5.3.4设备安装的垂直度不大于设备总高度偏差(H)的0.2%,且不大于10mm,6试验方法
6.1管壳式聚四氟乙烯换热器材料取样按GB/T10040.1规定进行。6.2管壳式聚四氟乙烯换热器所用材料物理力学性能试验按GB/T1033.1、GB/T1040.1、GB/T1041、GB/T9341规定方法进行。6.3管壳式聚四氟乙烯换热器均以不低于1.25倍的设计压力进行水压试验,保持30min不渗漏。7检验规则
7.1检验分类
检验分出厂检验和型式检验。
7.2检验项目
7.2.1出厂检验
管壳式聚四氟乙烯换热器出厂检验项目为水压试验、外形尺寸及外观质量。7.2.2型式检验
管壳式聚四氟乙烯换热器型式检验项目为水压试验、外观质量、外形尺寸及HG/T2902、QB/T3624、QB/T3625所规定的物理力学性能。7.3检验
7.3.1出厂检验
7.3.1.1管壳式聚四氟乙烯换热器水压试验按6.3进行。7.3.1.2目测管壳式聚四氟乙烯换热器外观质量,用卷尺测量外形尺寸。7.3.2型式检验
型式检验在产品的原材料性能和工艺不变的情况下,每年应至少进行一次。如有下列情况时也应进行型式检验;
a)结构、原材料、设备和工艺有较大改变时;b)用户大批订货有要求时;
c)产品停产一年以上,恢复生产时:d)出厂检验结果与上次型式检验有较大差异;4
e)国家质量监督机构提出进行型式检验时。7.4判定规则
HG/T4172—2011
管壳式聚四氟乙烯换热器外观质量、外形尺寸及物理力学性能应符合第5章的要求。所用聚四氟乙烯材料的密度、抗拉强度、抗弯强度、抗压强度指标,如有一项不符合要求,则该批材料为不合格。管壳式聚四氟乙烯换热器水压试验、外形尺寸不符合要求时,允许返修一次。返修后仍达不到要求时,则判定为不合格。
8标志、出厂文件及包装、运输
8.1标志
经检验合格的管壳式聚四氟乙烯换热器应在醒自位置安装标志,标有下列内容:a)生产厂名或商标;
b)产品编号、名称及型号;
主要性能参数;
生产日期。
8.2出厂文件
产品出厂时,生产厂应出具产品合格证,产品合格证至少应包括下列内容:a)产品名称、规格、生产批号:b)产品执行标准;
设计压力、试验压力;
d)主要材料力学性能。
8.3包装、运输
8.3.1产品的所有接管均应用盲板封好,附件及备品配件应随产品一起发货。组装成型的产品应固定在拖架上。在包装的明显部位标注“小心轻放”等醒目标志。8.3.2出厂文件应与产品一同交付用户,出厂文件主要包括:a)产品使用说明书;
b)产品合格证;
c)附件及备品配件清单。
8.3.3产品搬运时应轻吊轻放,不得强烈振动、撞击,设备部件不得用撬杆撬动或用钢丝绳捆扎。8.4贮存
管壳式聚四氟乙烯换热器贮存时应避免重物撞击裸露的设备零部件,防止设备主体未安放稳固而发生滚动,以免撞坏零部件。
中华人民共和国
化工行业标准
管壳式聚四氟乙烯换热器
HG/T4172—2011
出版发行:化学工业出版社
邮政编码100011)
(北京市东城区青年湖南街13号)化学工业出版社印刷厂
880mm×1230mm
印张头
字数11千字
2012年3月北京第1版第1次印刷
书号:155025·1243
购书咨询:010-64518888
售后服务:010-64518899
网址:http://cip.com.cn
凡购买本书,如有缺损质量问题,本社销售中心负责调换。定价:10.00元
版权所有
违者必究
