HG/T 3189-2011.Water-jacket graphite hydrochloride synthetic furnace.
1范围
HG/T 3189规定了水套式石墨氯化氢合成炉的产品分类、要求、检验规则以及标志、包装、运输的要求。
HG/T 3189适用于以氯气、氢气为原料,生产氯化氢气体的石墨制水套式合成炉。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于HG/T 3189。
HG/T 2370-2005 石墨制化工设备技术条件
HG/T 20592-2009钢制管法兰(PN系列)
JB/T 4735-1997钢制焊接常压容器
3分类和标志
3.1产品基本结构见图1。
3.2 规格系列参数见表1。
3.3管口参数见表2。
3.4产品性能参数见表3。
3.5 产品标记:
4要求
4.1技术特性
产品技术特性见表4。
4.2设计
4.2.1石墨炉体的设计
石墨炉体的设计除应符合本标准的规定外,还应符合HG/T 2370-2005的规定。
4.2.2钢制水夹套的设计
钢制水夹套的设计应符合JB/T 4735-1997 的相关规定。
4.3材料
4.3.1石墨块材和粘接剂的性能参照HG/T 2370-2005 中4.1.2和4. 1.5的要求。
4.3.2碳钢件材料应符合JB/T 4735-1997第4章的规定。
4.4制造
4.4.1本产品的制造除了应符合HG/T 2370-2005和JB/T 4735-1997中的相应规定外,还应符合图纸要求。
4.4.2产品所有零部件制造完毕后,应按总图逐级试装,以保证产品在现场的顺利安装。
4.4.3石墨炉体的总装垂直度允差为总高(H)的0.2%,且不得大于15mm。

标准内容

部分标准内容：

HG/T 3189-2011 代替 HG/T 3189-2000

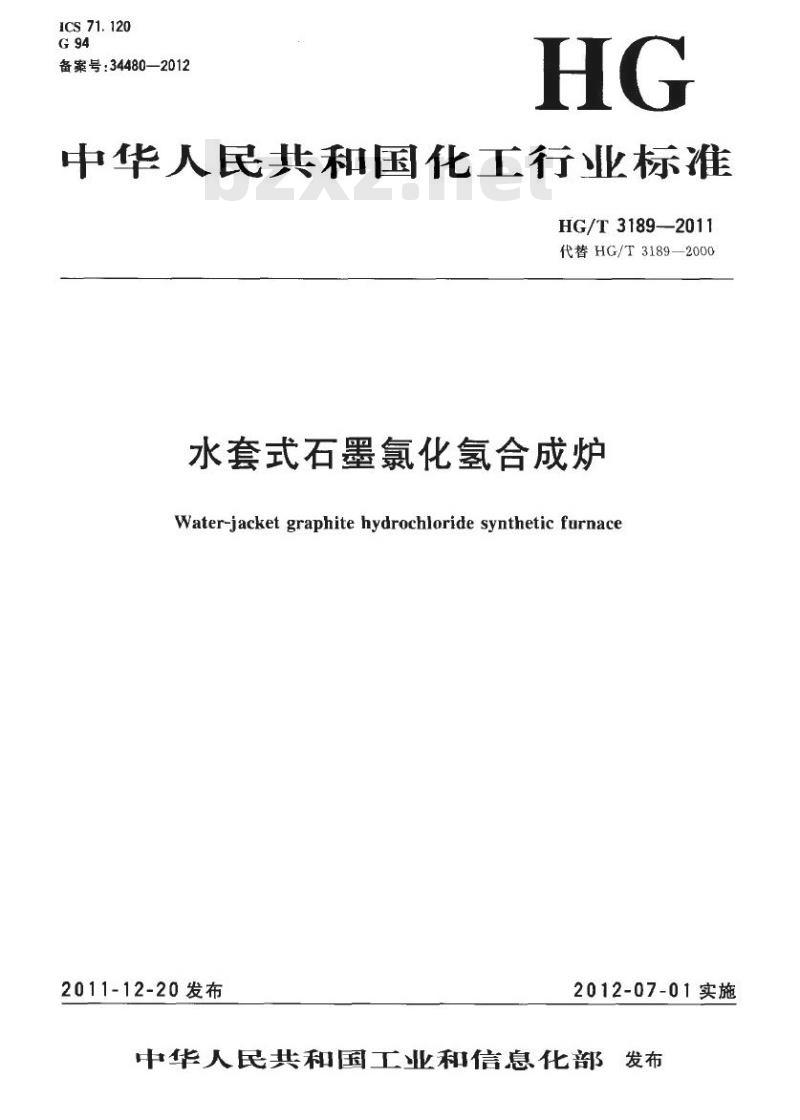

中华人民共和国化工行业标准
水套式石墨氯化氢合成炉
Water-jacket graphite hydrochloride synthetic furnace
2011-12-20 发布
2012-07-01 实施
中华人民共和国工业和信息化部发布

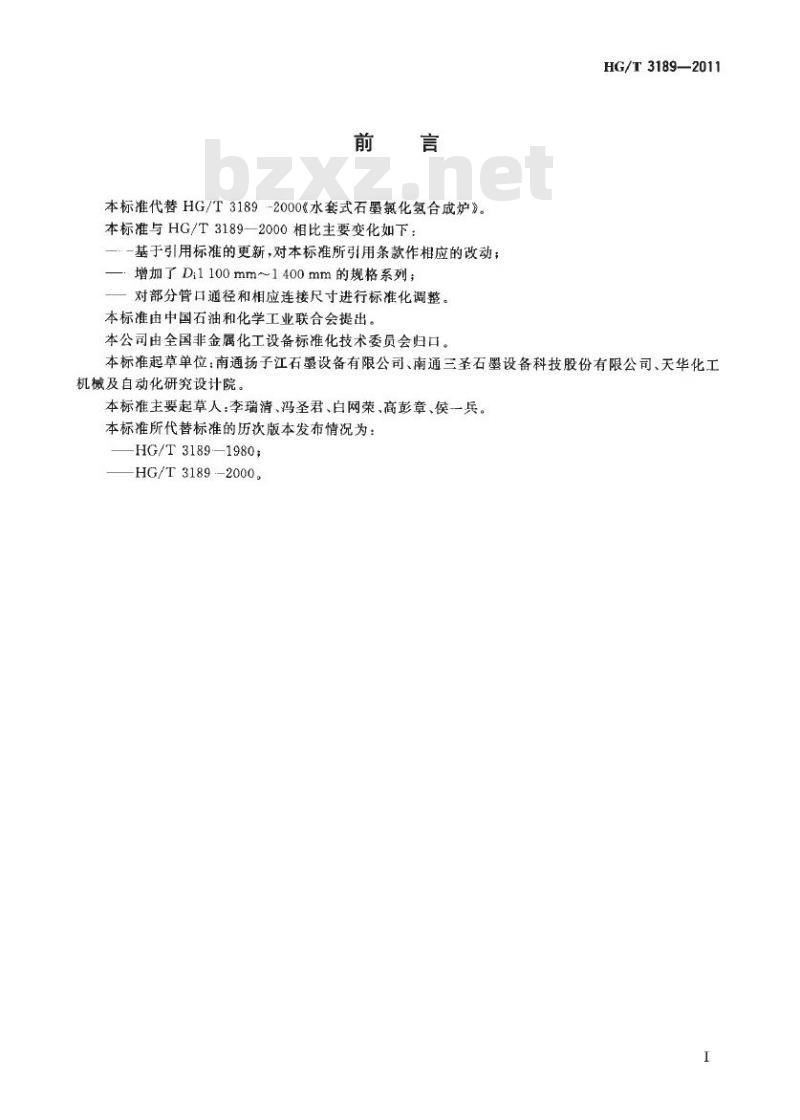

前言
本标准代替 HG/T 3189-2000《水套式石墨氟化氢合成炉》。本标准与 HG/T 3189-2000 相比主要变化如下：
1. 基于引用标准的更新，对本标准所引用条款作相应的改动；
2. 增加了 D: 1100mm~1400mm 的规格系列；
3. 对部分管口通径和相应连接尺寸进行标准化调整。
本标准由中国石油和化学工业联合会提出。本标准由全国非金属化工设备标准化技术委员会归口。

本标准起草单位：南通扬子江石墨设备有限公司、南通三圣石墨设备科技股份有限公司、天华化工机械及自动化研究设计院。
本标准主要起草人：李瑞清、冯圣君、白网荣、高彭章、侯一兵。

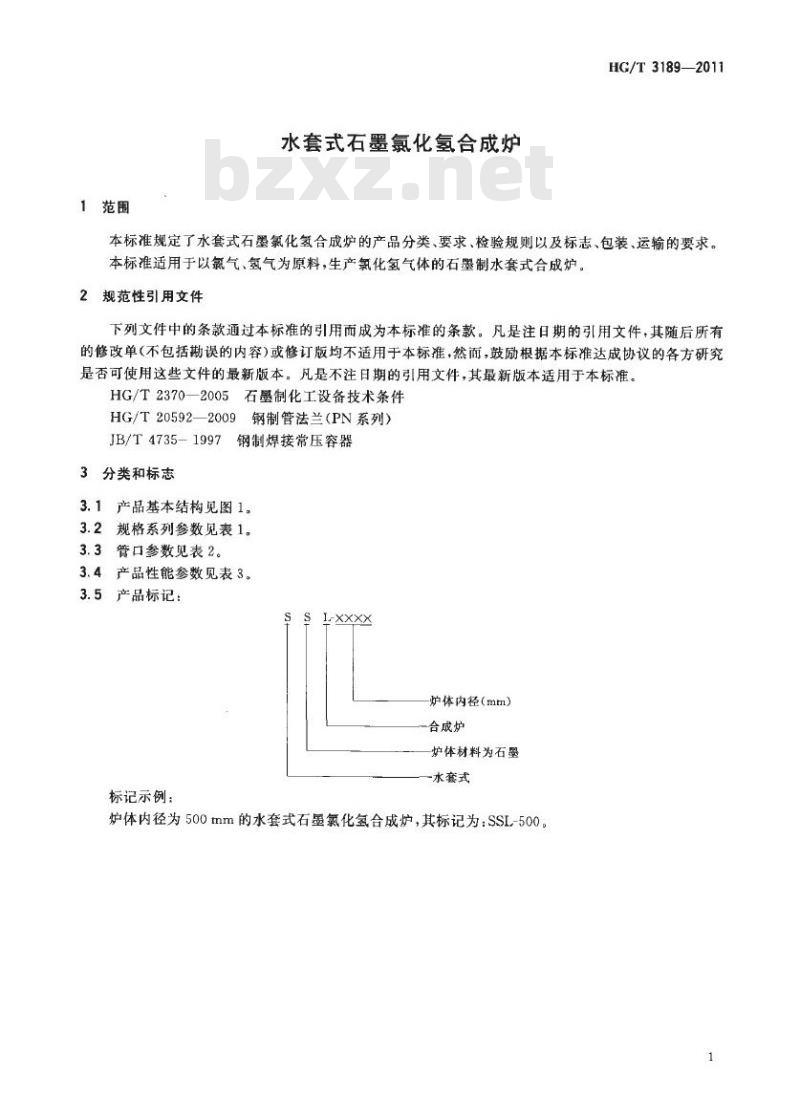

1 范围
本标准规定了水套式石墨氯化氢合成炉的产品分类、要求、检验规则以及标志、包装、运输的要求。本标准适用于以氮气、氢气为原料，生产氨化氢气体的石墨制水套式合成炉。

2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。
- HG/T 2370—2005 石墨制化工设备技术条件
- HG/T 20592—2009 钢制管法兰（PN系列）
- JB/T 4735-1997 钢制焊接常压容器

3 分类和标志
3.1 产品基本结构见图1。
3.2 规格系列参数见表1。
3.3 管口参数见表2。
3.4 产品性能参数见表3。
3.5 产品标记：
标记示例：SSL-500
含义：SSL表示水套式石墨氯化氢合成炉，500表示炉体内径为500mm。

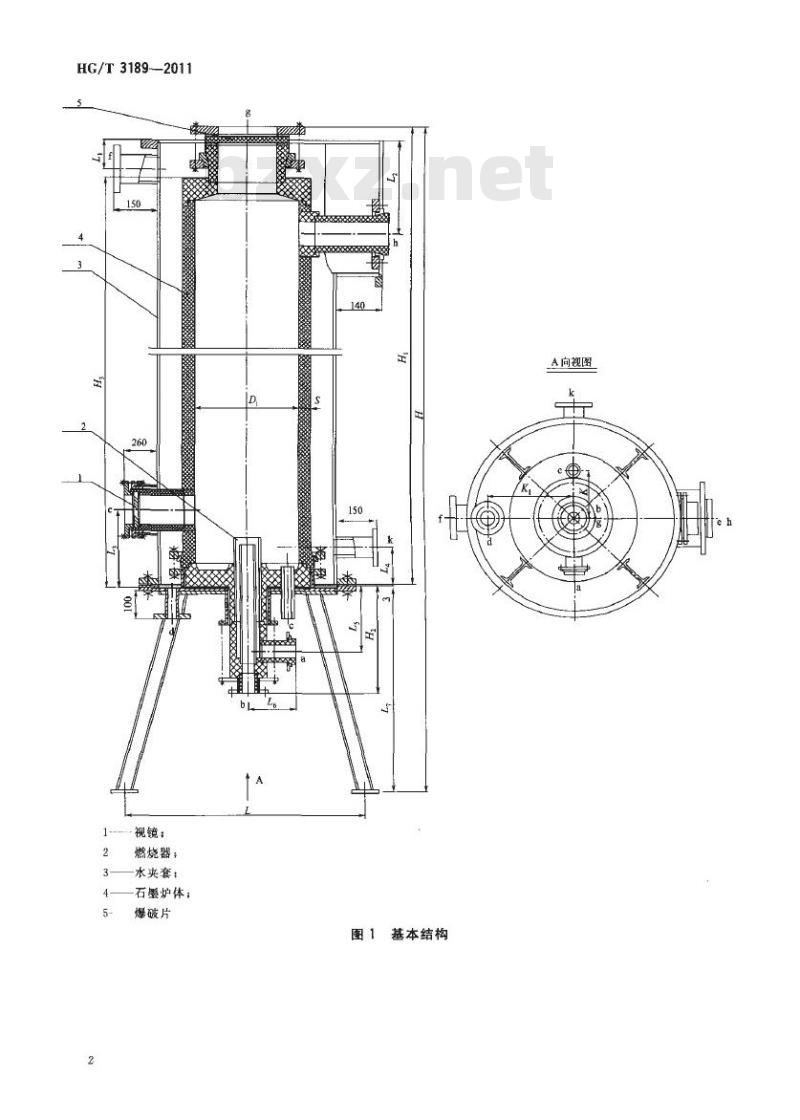

图1 基本结构（向视图）
包含部件：视镜、燃烧器、水夹套、石墨炉体、爆破片。

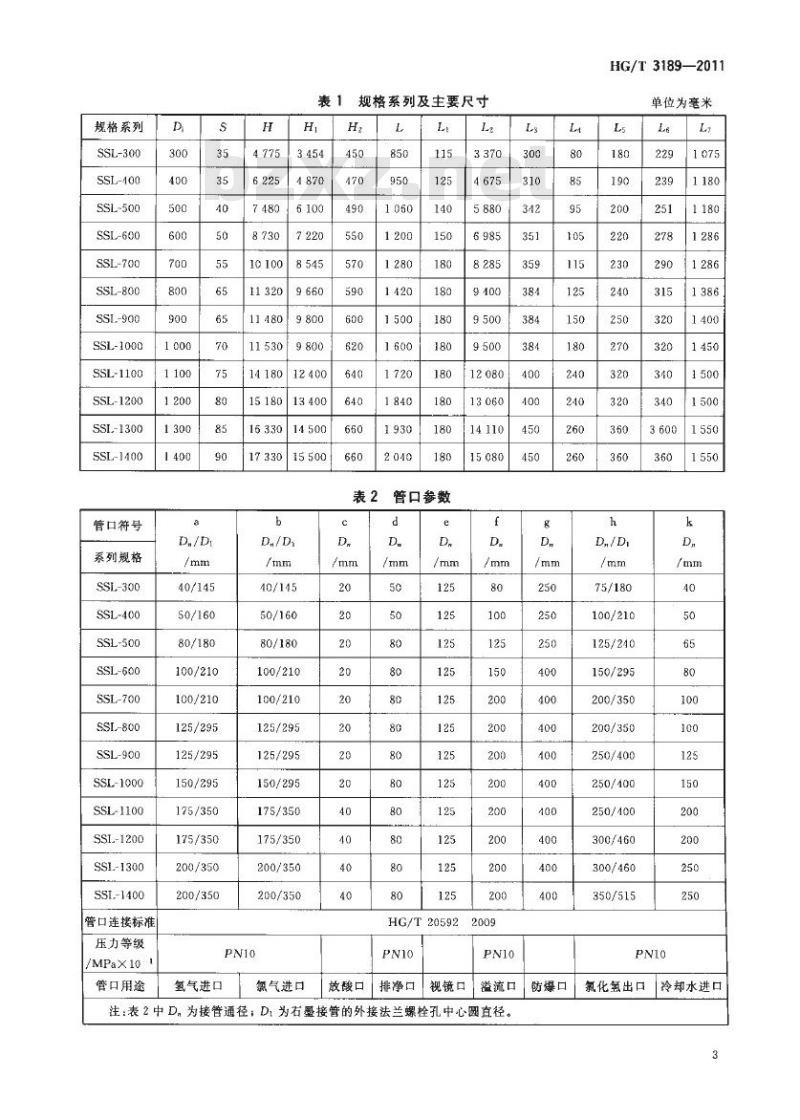

表1 规格系列及主要尺寸
| 规格系列 | D/Dt (mm) | H (mm) | Hi (mm) |
| :--- | :--- | :--- | :--- |
| SSL-300 | 40/145 | 4775 | 3454 |
| SSL-400 | 50/160 | 6225 | 4870 |
| SSL-500 | 80/180 | 7480 | 6100 |
| SSL-600 | 100/210 | 8730 | 7220 |
| SSL-700 | 100/210 | 10100 | 8545 |
| SSL-800 | 125/295 | 11320 | 9660 |
| SSL-900 | 125/295 | 11480 | 9800 |
| SSL-1000 | 150/295 | 11530 | 9800 |
| SSL-1100 | 175/350 | 14180 | 12400 |
| SSL-1200 | 175/350 | 15180 | 13400 |
| SSL-1300 | 200/350 | 16330 | 14500 |
| SSL-1400 | 200/350 | 17330 | 15500 |
