【HG化工标准】代替 HG/T 3188-2000 管壳式石墨降膜吸收器

本网站发布时间： 2024-05-15 12:05:35

HG/T3188-2011
现行
　点击下载此标准

基本信息

标准号：
HG/T 3188-2011
标准名称：
代替 HG/T 3188-2000 管壳式石墨降膜吸收器
标准类别：
化工行业标准(HG)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
117.99 KB

手机扫码下载更方便

标准分类号

关联标准

出版信息

其他信息

相关标签：
2000 管壳石墨降膜吸收器

标准简介/下载

点击下载

标准简介：

HG/T 3188-2011.Shell and tube graphite falling-film absorber.
1范围
HG/T 3188规定了管壳式石墨降膜吸收器的分类、要求、试验方法、检验规则和标志、包装、运输的要求。
HG/T 3188适用于管壳式石墨降膜吸收器。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件,其最新版本适用于HG/T 3188。
HG/T 2059-2004不透性石墨管技术条件
HG/T 2370-2005石墨制化工设备技术条件
HG/T 20592-2009钢制管法兰(PN系列)
JB/T 4712.3-2007容器支座第3部分:耳式支座
JB/T 4735钢制焊接常压容器
3产品分类
3.1本产品按下封头的结构不同分为I型与I型，I型为浸渍石墨封头，H型为钢制衬胶封头。结构形式见图1。
3.2主要结构尺寸见表1。
3.3系列参数见表 2。
3.4管口尺寸见表3。
4要求
4.1设计
4.1.1 设计温度:壳程不大于60℃,管程170℃。
4.1.2设计压力:壳程0.3MPa,管程0.05MPa。
4.2材料
4.2.1石墨块材和石墨粘接剂的物理力学性能应符合HG/T 2370-2005 中4.1的规定。不透性石墨管的物理力学性能应符合HG/T 2059-2004 中4.4的规定。
4.2.2钢制件应符合JB/T 4735的规定。
4.3 制造
4.3.1管壳式石墨降膜吸收器的制造除了应符合HG/T 2370-2005中4.3规定外,还应符合图纸要求。

标准内容

部分标准内容：

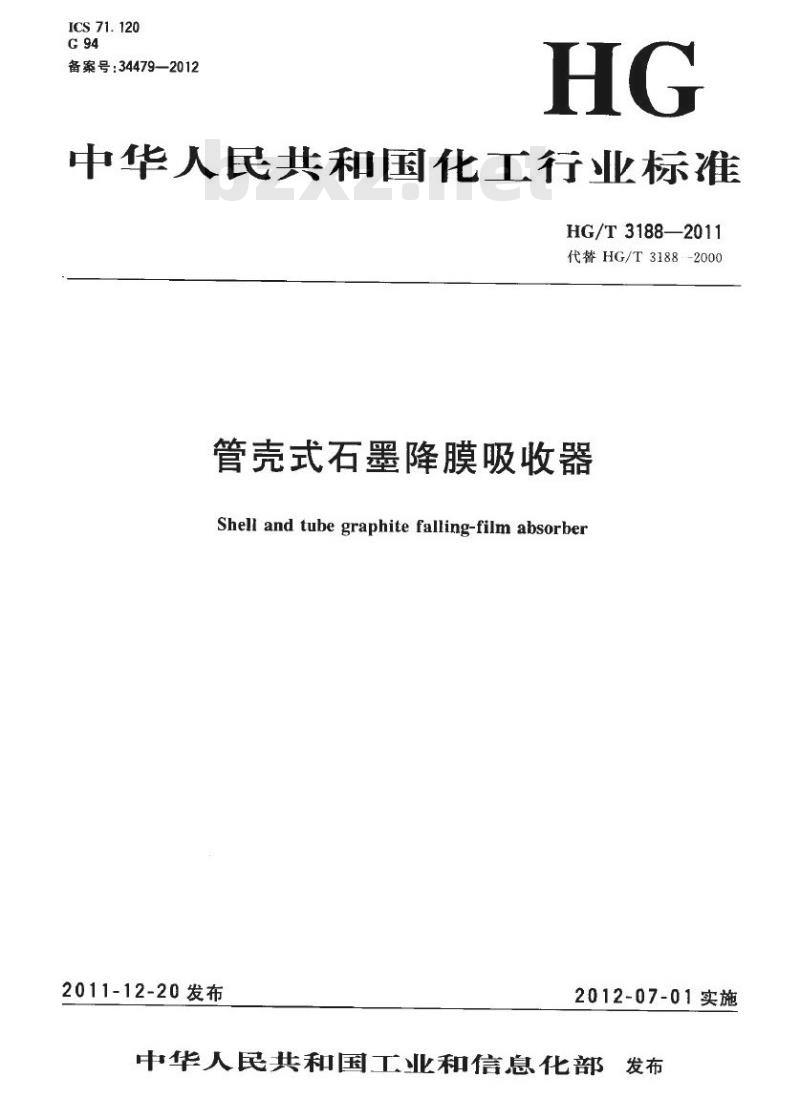

HG/T 3188—2011
代替 HG/T 3188-2000
管壳式石墨降膜吸收器
Shell and tube graphite falling-film absorber

发布日期：2011-12-20
实施日期：2012-07-01

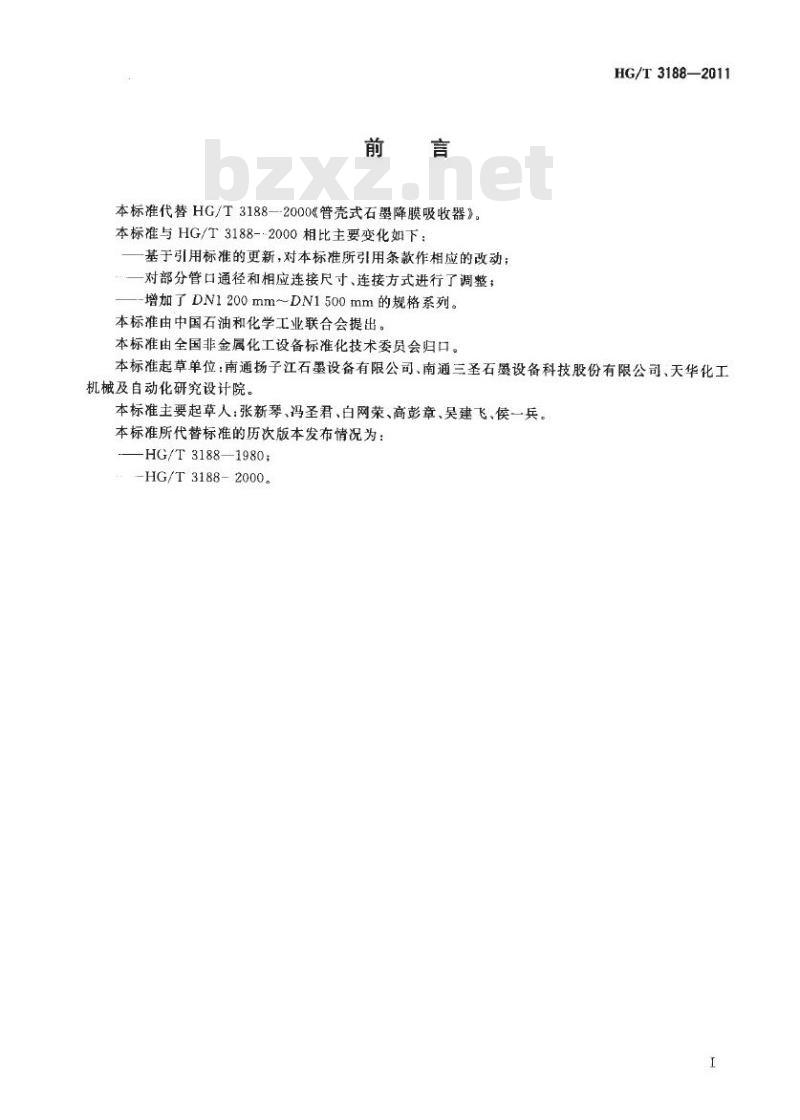

前言
本标准代替《HG/T 3188—2000 管壳式石墨降膜吸收器》。与原标准相比，主要变化如下：基于引用标准的更新，对本标准所引用条款作了相应的改动；对部分管口通径和相应连接尺寸、连接方式进行了调整；增加了 DN1200mm~DN1500mm 的规格系列。

本标准由中国石油和化学工业联合会提出，由全国非金属化工设备标准化技术委员会归口。

本标准起草单位：南通扬子江石墨设备有限公司、南通三圣石墨设备科技股份有限公司、天华化工机械及自动化研究设计院。
本标准主要起草人：张新琴、冯圣君、白网荣、高彭章、吴建飞、侯一兵。

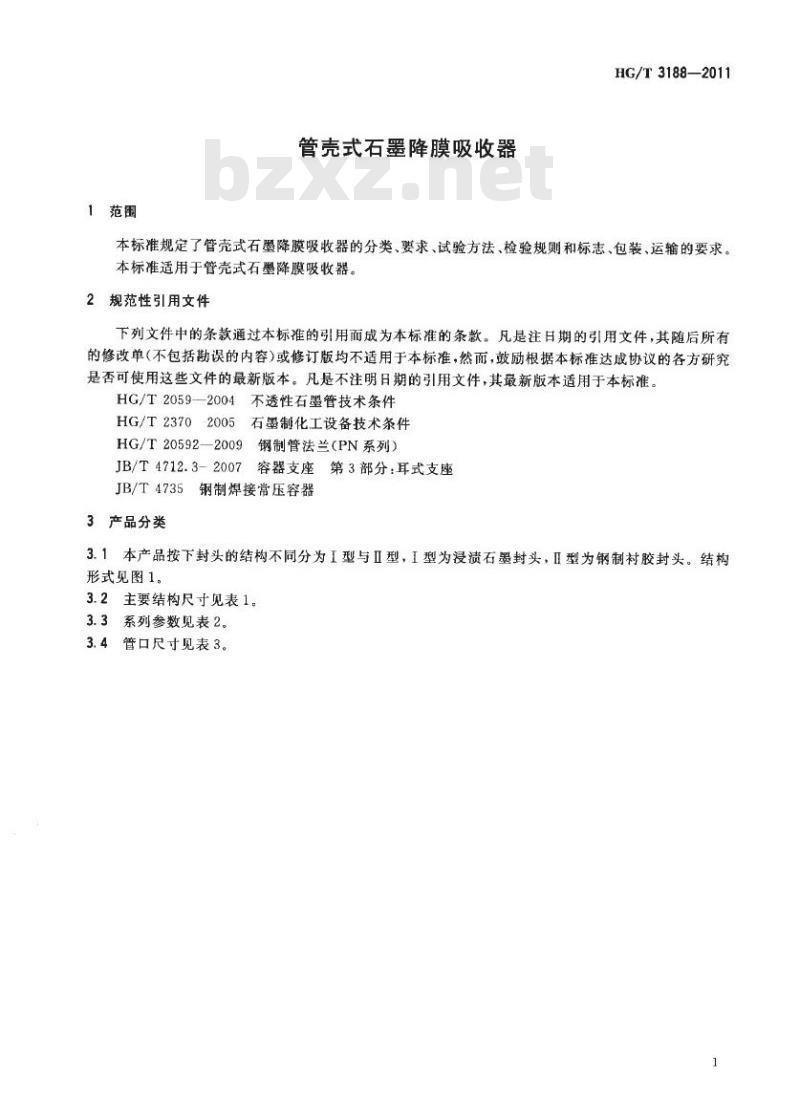

1 范围
本标准规定了管壳式石墨降膜吸收器的分类、要求、试验方法、检验规则和标志、包装、运输的要求。本标准适用于管壳式石墨降膜吸收器。

2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，但鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本标准。

HG/T 2059—2004 不透性石墨管技术条件
HG/T 2370—2005 石墨制化工设备技术条件
HG/T 20592—2009
JB/T 4712.3-2007 钢制管法兰 (PN系列)
JB/T 4735 容器支座 第3部分：耳式支座 / 钢制焊接常压容器

3 产品分类

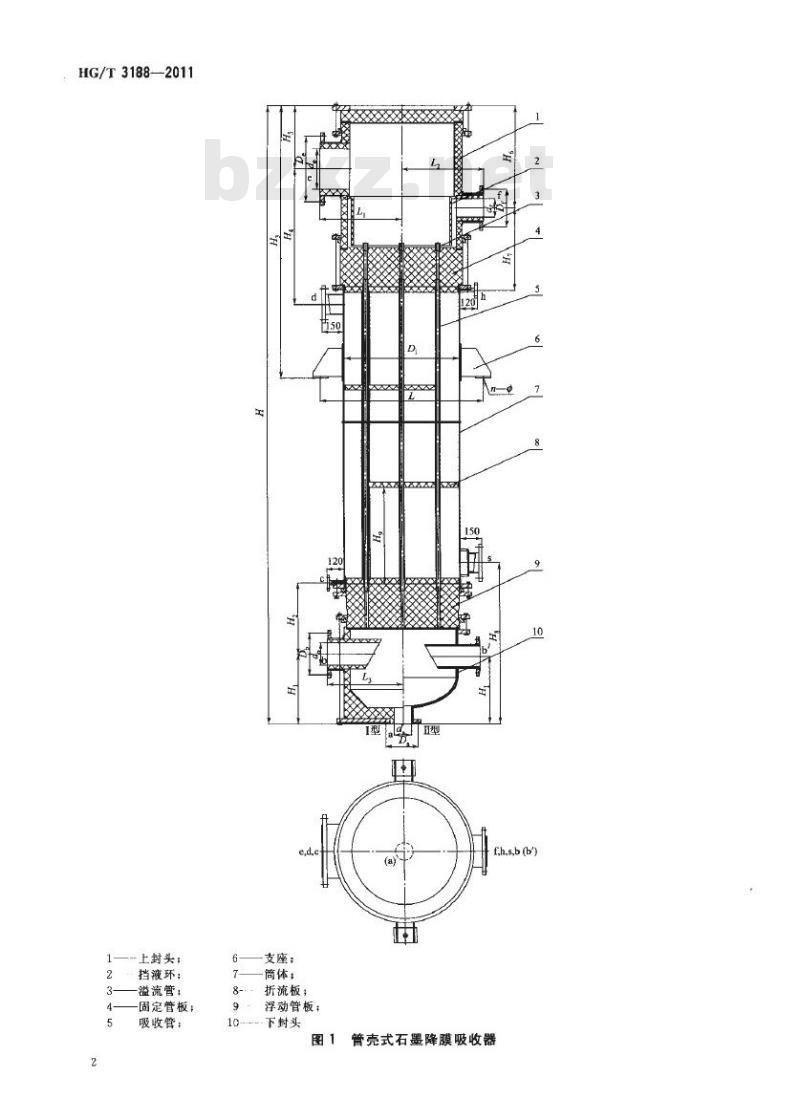

3.1 本产品按封头的结构不同分为 I 型与 II 型。I 型为浸渍石墨封头，II 型为钢制衬胶封头。结构形式见图1，主要结构尺寸见表1。
3.2 系列参数见表2。
3.3 管口尺寸见表3。

主要结构组成：
1. 上封头；2. 挡壁环；3. 溢流管；4. 固定管板；5. 吸收管；6. 支座；7. 壳体；8. 折流板；9. 浮动管板；10. 下封头。

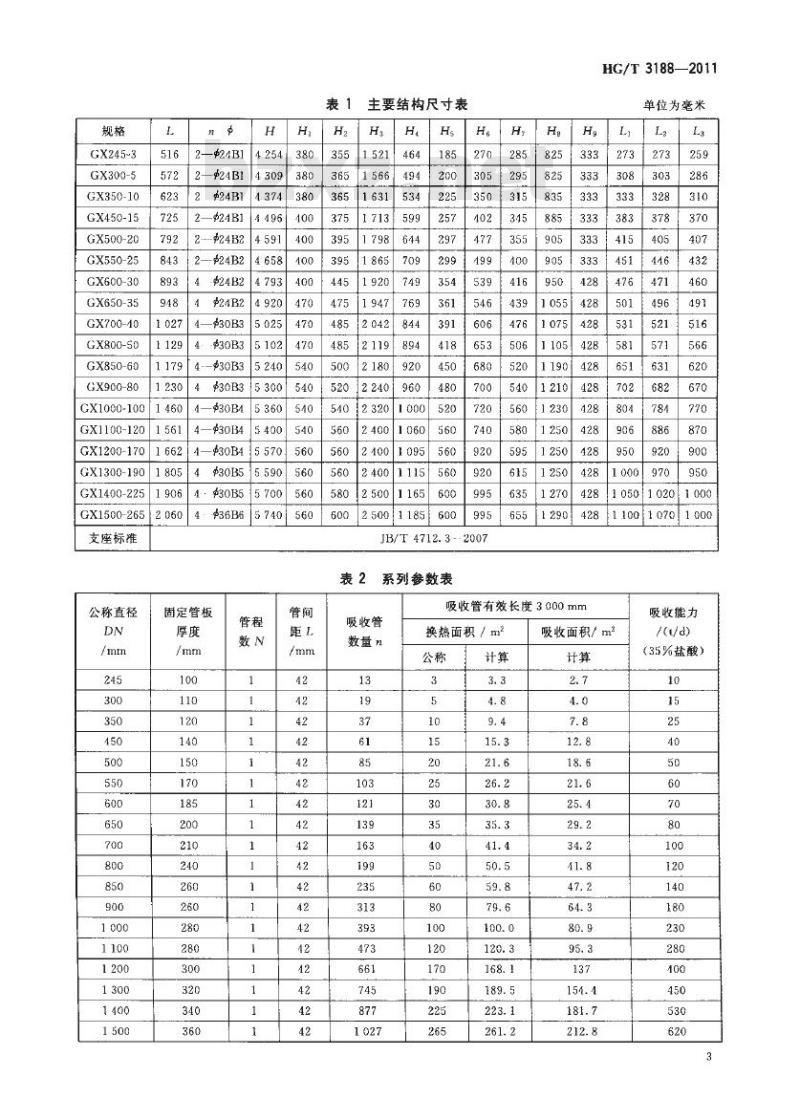

主要规格参数表：
规格 | 公称直径 DN/mm | L/mm | 固定管板厚度/mm | H/mm | 管程数 N
GX245-3 | 245 | 516 | 100 | 4254 | 1
GX300-5 | 300 | 572 | 110 | 4309 | 1
GX350-10 | 350 | 623 | 120 | 4374 | 1
GX450-15 | 450 | 725 | 140 | 4496 | 1
GX500-20 | 500 | 792 | 150 | 4591 | 1
GX550-25 | 550 | 843 | 170 | 4658 | 1
GX600-30 | 600 | 893 | 185 | 4793 | 1
GX650-35 | 650 | 948 | 200 | 4920 | 1
GX700-40 | 700 | 1027 | 210 | 5025 | 1
GX800-50 | 800 | 1129 | 240 | 5102 | 1
GX850-60 | 850 | 1179 | 260 | 5240 | 1
GX900-80 | 900 | 1230 | 260 | 5300 | 1
GX1000-100 | 1000 | 1460 | 280 | 5360 | 1
GX1100-120 | 1100 | 1561 | 280 | 5400 | 1
GX1200-170 | 1200 | 1662 | 300 | 5570 | 1
GX1300-190 | 1300 | 1805 | 320 | 5590 | 1
GX1400-225 | 1400 | 1906 | 340 | 5700 | 1
GX1500-265 | 1500 | 2060 | 360 | 5740 | 1

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
