【HG化工标准】 单极式离子膜电解槽

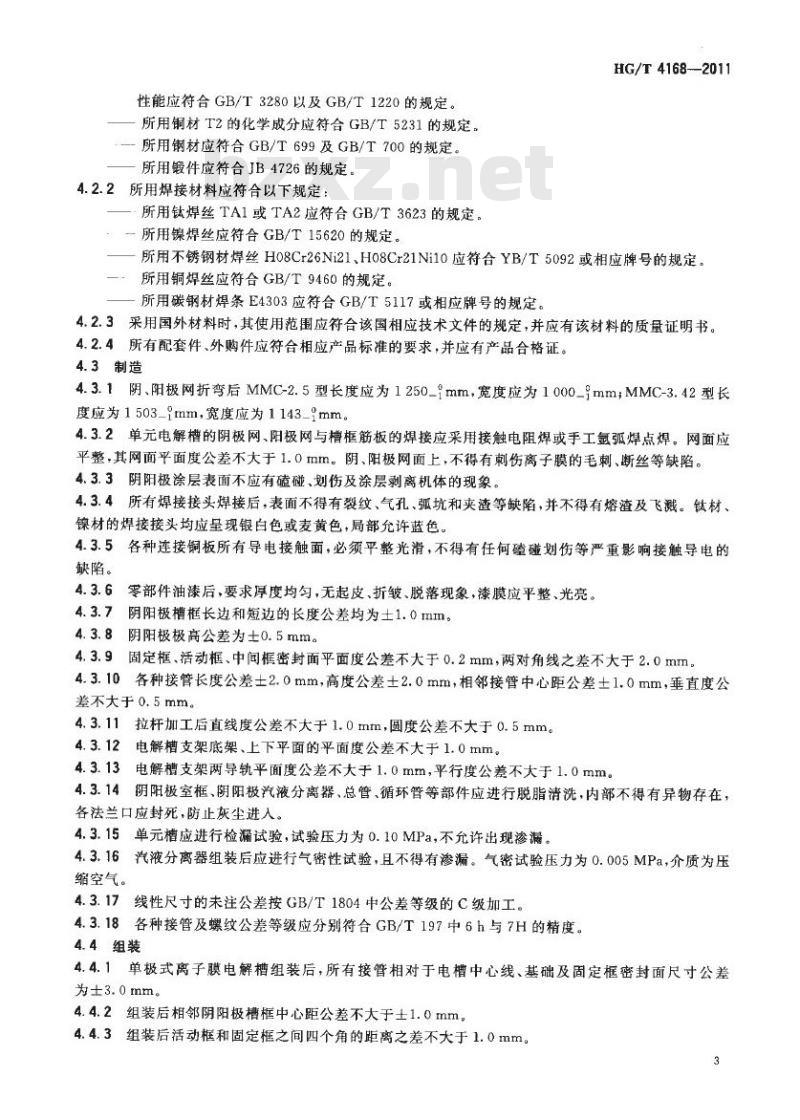

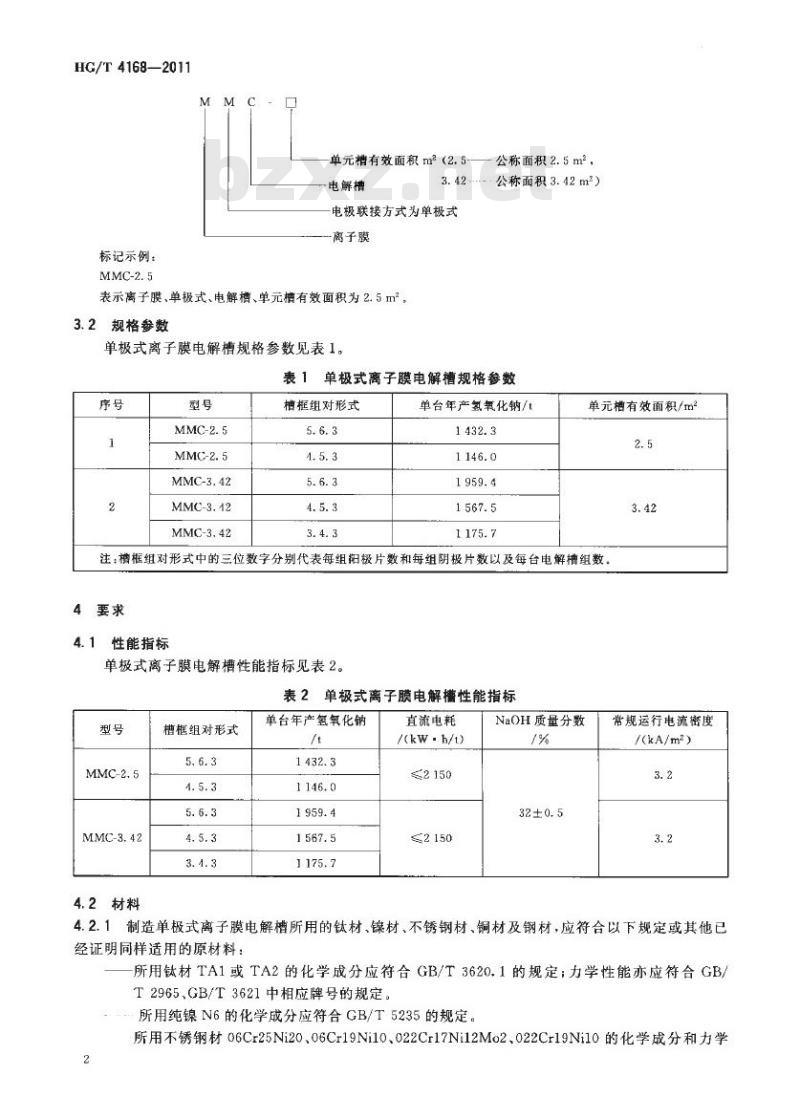

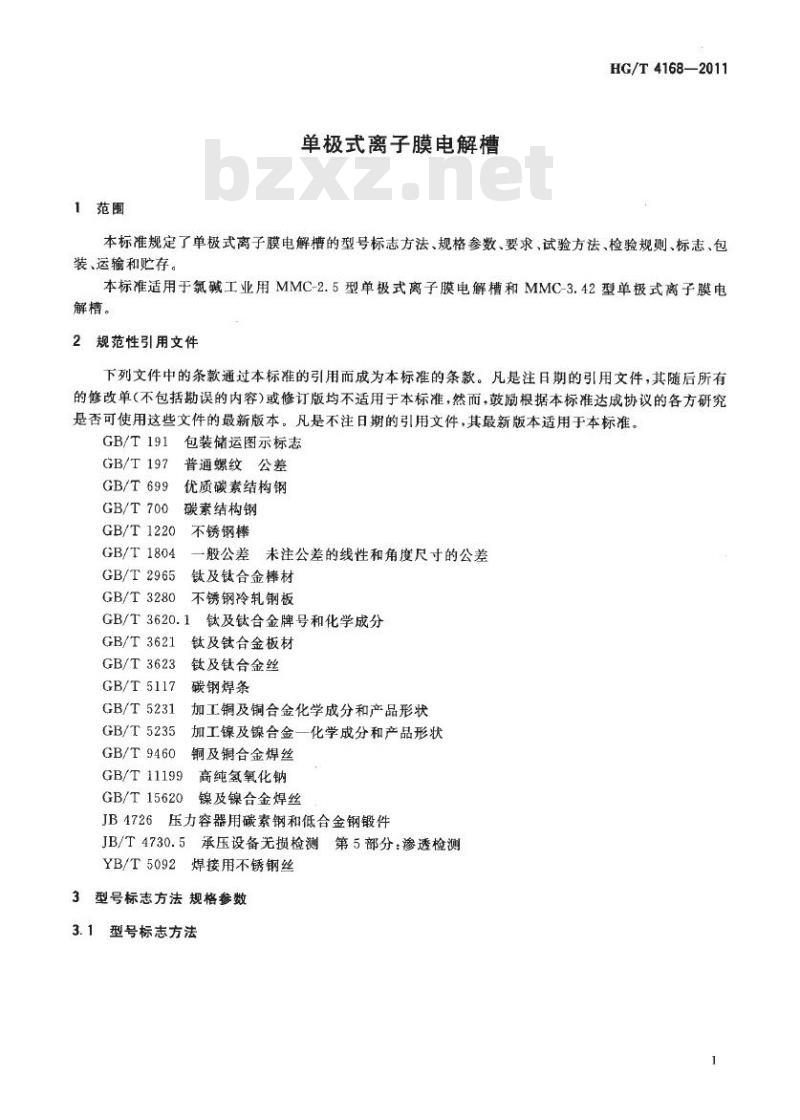

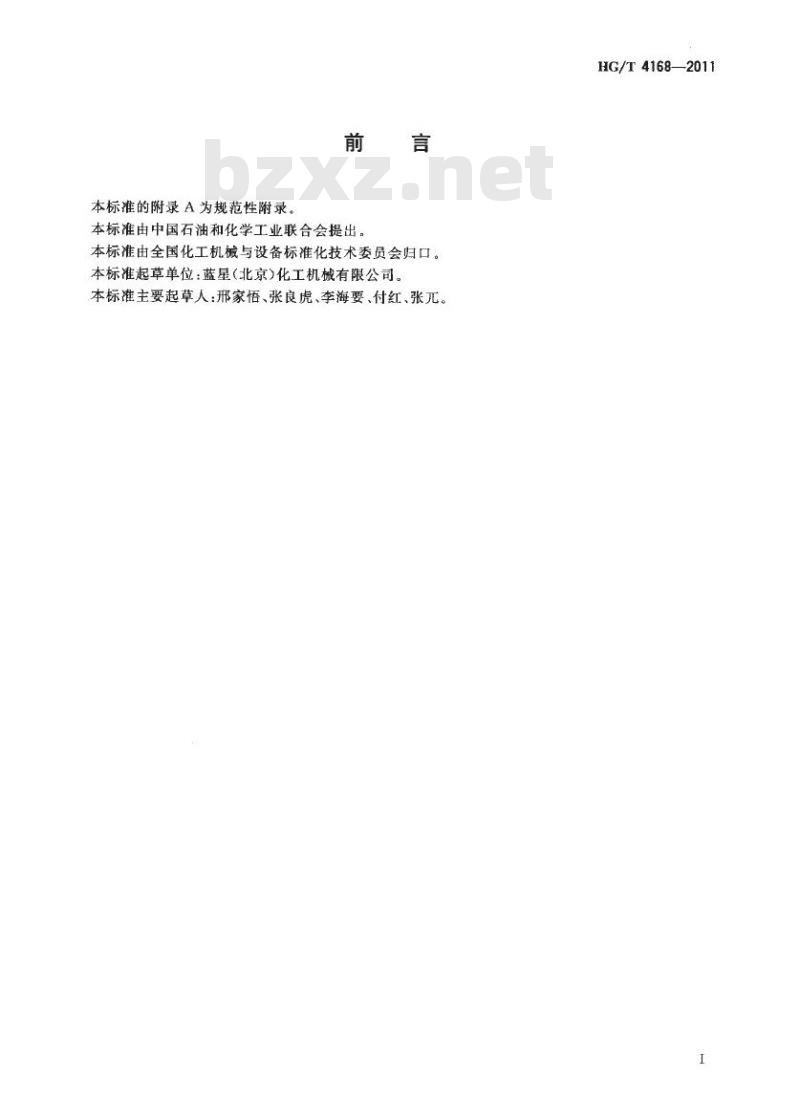

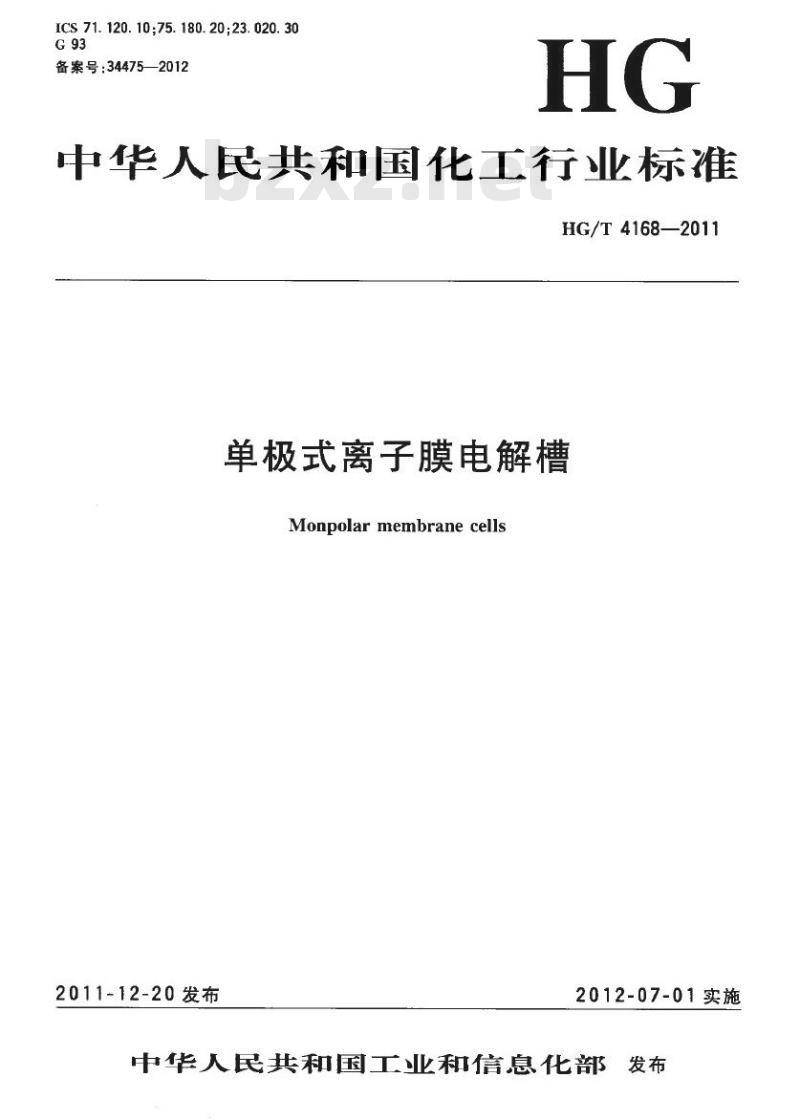

HG/T 4168—2011 中华人民共和国化工行业标准 单极式离子膜电解槽 (Monopolar membrane cells) 发布日期：2011-12-20 实施日期：2012-07-01 前言 本标准由中国石油和化学工业联合会提出。本标准由全国化工机械与设备标准化技术委员会归口。本标准起草单位：蓝星(北京)化工机械有限公司。本标准主要起草人：邢家悟、张良虎、李海要、付红、张元。 1 范围 本标准规定了单极式离子膜电解槽的型号标志方法、规格参数、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于氯碱工业用MMC-2.5型单极式离子膜电解槽和MMC-3.42型单极式离子膜电解槽。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 191 包装储运图示标志 GB/T 197 普通螺纹公差 GB/T 699 碳素结构钢 GB/T 700 优质碳素结构钢 GB/T 1220 不锈钢棒 GB/T 1804 一般公差 GB/T 2965 未注公差的线性和角度尺寸的公差 GB/T 3280 钛及钛合金棒材 GB/T 3620.1 钛及钛合金牌号和化学成分 GB/T 3621 钛及钛合金板材 GB/T 3623 钛及钛合金丝 GB/T 5117 碳钢焊条 GB/T 5231 加工铜及铜合金化学成分和产品形状 GB/T 5235 加工镍及镍合金——化学成分和产品形状 GB/T 9460 铜及铜合金焊丝 GB/T 11199 镍及镍合金焊丝 GB/T 15620 高纯氢氧化钠 JB 4726 压力容器用碳素钢和低合金钢锻件 JB/T 4730.5 承压设备无损检测 第5部分：渗透检测 YB/T 5092 焊接用不锈钢丝 3 型号标志方法 3.1 型号标志方法 标记示例：MMC-2.5 M 表示离子膜； M 表示单极式； C 表示电解槽； 2.5 表示单元槽有效面积为 2.5m²（公称面积 2.5m²）。 3.2 规格参数 单极式离子膜电解槽规格参数见表1。 表1 单极式离子膜电解槽规格参数 序号 | 型号 | 槽框组对形式 | 单台年产氢氧化钠/t | 单元槽有效面积/m² 1 | MMC-2.5 | 5.6.3 | 1432.3 | 2.5 2 | MMC-2.5 | 4.5.3 | 1146.0 | 2.5 3 | MMC-3.42 | 5.6.3 | 1959.4 | 3.42 4 | MMC-3.12 | 4.5.3 | 1567.5 | 3.12 5 | MMC-3.42 | 3.4.3 | 1175.7 | 3.42 注：槽框组对形式中的三位数字分别代表每组阳极片数、每组阴极片数以及每台电解槽组数。 4 要求 4.1 性能指标 单极式离子膜电解槽性能指标见表2。 表2 单极式离子膜电解性能指标 型号 | 槽框组对形式 | 单台年产氢氧化钠/t | 直流电耗/(kw-h/t) | NaOH质量分数/% | 常规运行电流密度/(kA/m²) MMC-2.5 | 5.6.3 | 1432.3 | 2150 | 32±0.5 | 3.2 MMC-3.42 | 4.5.3 | 1146.0 | 2150 | 32±0.5 | 3.2 4.2 材料 4.2.1 制造单极式离子膜电解槽所用的钛材、镍材、不锈钢材、铜材及钢材，应符合以下规定或其他已经证明同样适用的原材料： 所用钛材TA1或TA2的化学成分应符合GB/T 3620.1的规定；力学性能亦应符合GB/T 2965、GB/T 3621中相应牌号的规定。所用纯镍N6的化学成分应符合GB/T 5235的规定。所用不锈钢材06Cr25Ni20、06Cr19Ni10、022Cr17Ni12Mo2、022Cr19Ni10的化学成分和力学性能应符合GB/T 3280以及GB/T 1220的规定。所用铜材T2的化学成分应符合GB/T 5231的规定。所用钢材应符合GB/T 699及GB/T 700的规定。所用锻件应符合JB 4726的规定。 4.2.2 所用焊接材料应符合以下规定：所用钛焊丝TA1或T...
