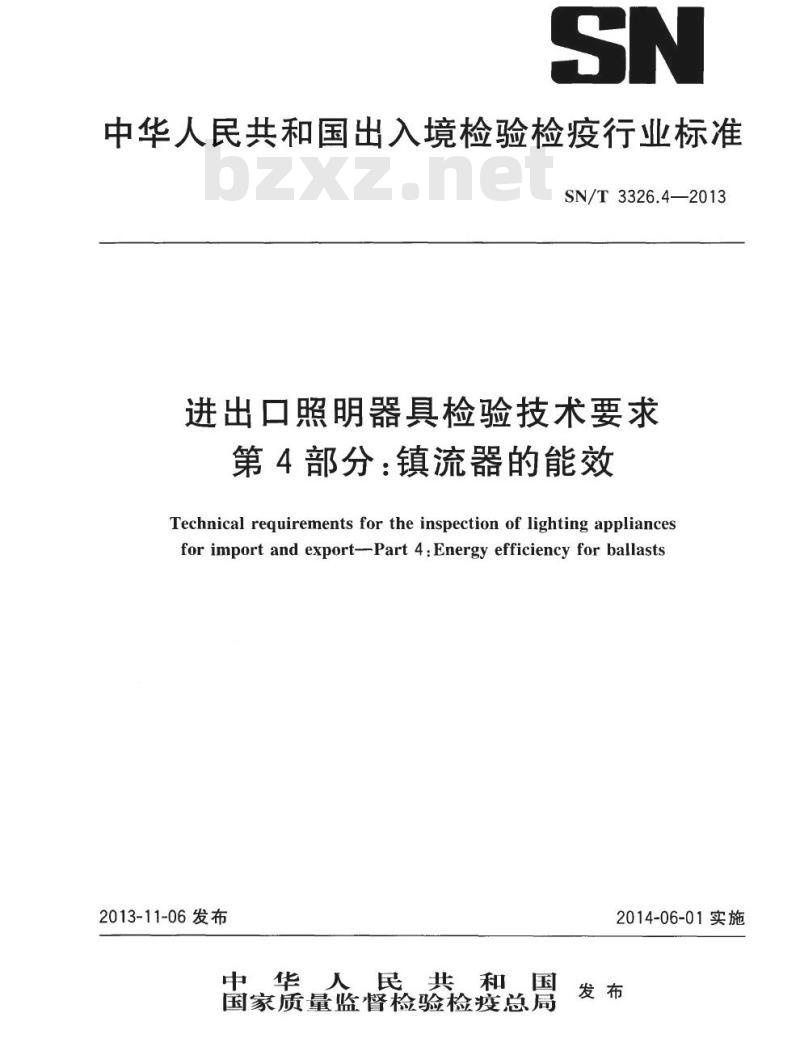

【SN商检标准】 进出口照明器具检验技术要求第4部分:镇流器的能效

中华人民共和国出入境检验检疫行业标准SN/T3326.4—2013
进出口照明器具检验技术要求
第4部分：镇流器的能效
Technical requirements for the inspection of lighting appliancesfor import and export--Part 4:Energy efficiency for ballasts2013-11-06发布
中华人民共和国
国家质量监督检验检疫总局
2014-06-01实施

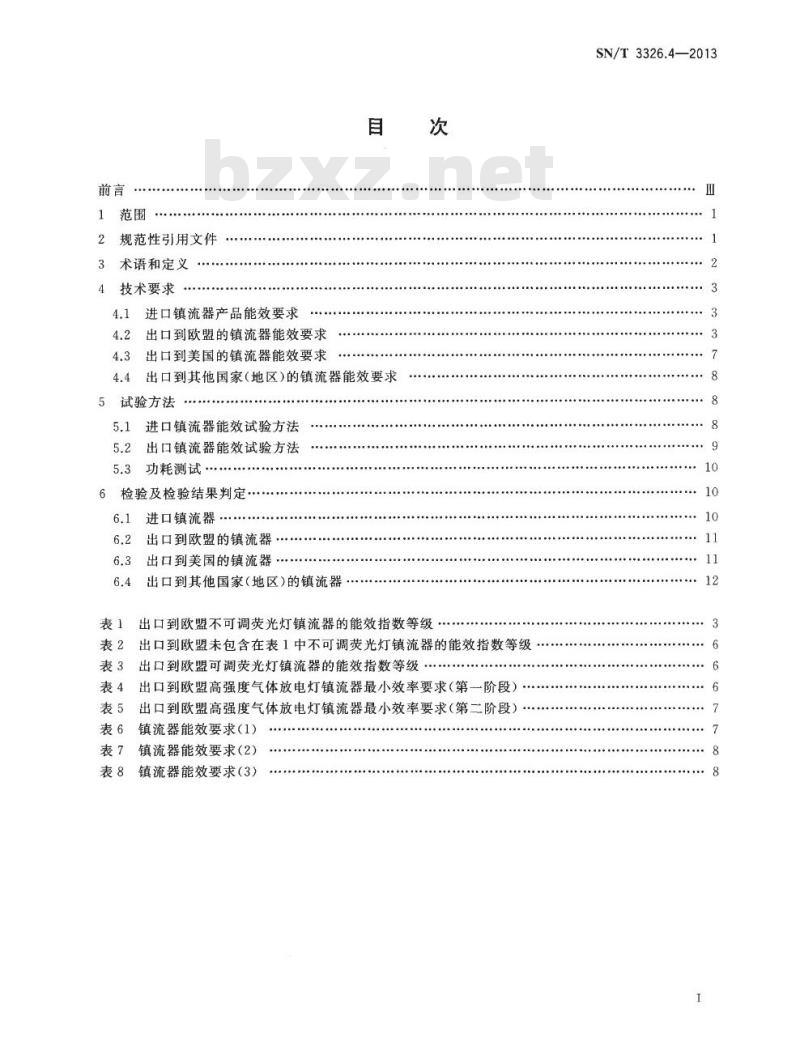

规范性引用文件
术语和定义
技术要求
进口镇流器产品能效要求
出口到欧盟的镇流器能效要求
出口到美国的镇流器能效要求
出口到其他国家(地区)的镇流器能效要求4.4
5试验方法
5.1进口镇流器能效试验方法
5.2出口镇流器能效试验方法
5.3功耗测试
6检验及检验结果判定
进口镇流器
出口到欧盟的镇流器
出口到美国的镇流器
出口到其他国家（地区）的镇流器次
出口到欧盟不可调荧光灯镇流器的能效指数等级出口到欧盟未包含在表1中不可调荧光灯镇流器的能效指数等级出口到欧盟可调荧光灯镇流器的能效指数等级表4
出口到欧盟高强度气体放电灯镇流器最小效率要求（第一阶段）表5bZxz.net
出口到欧盟高强度气体放电灯镇流器最小效率要求（第二阶段）镇流器能效要求(1)
镇流器能效要求(2）
镇流器能效要求(3)
SN/T3326.4—2013

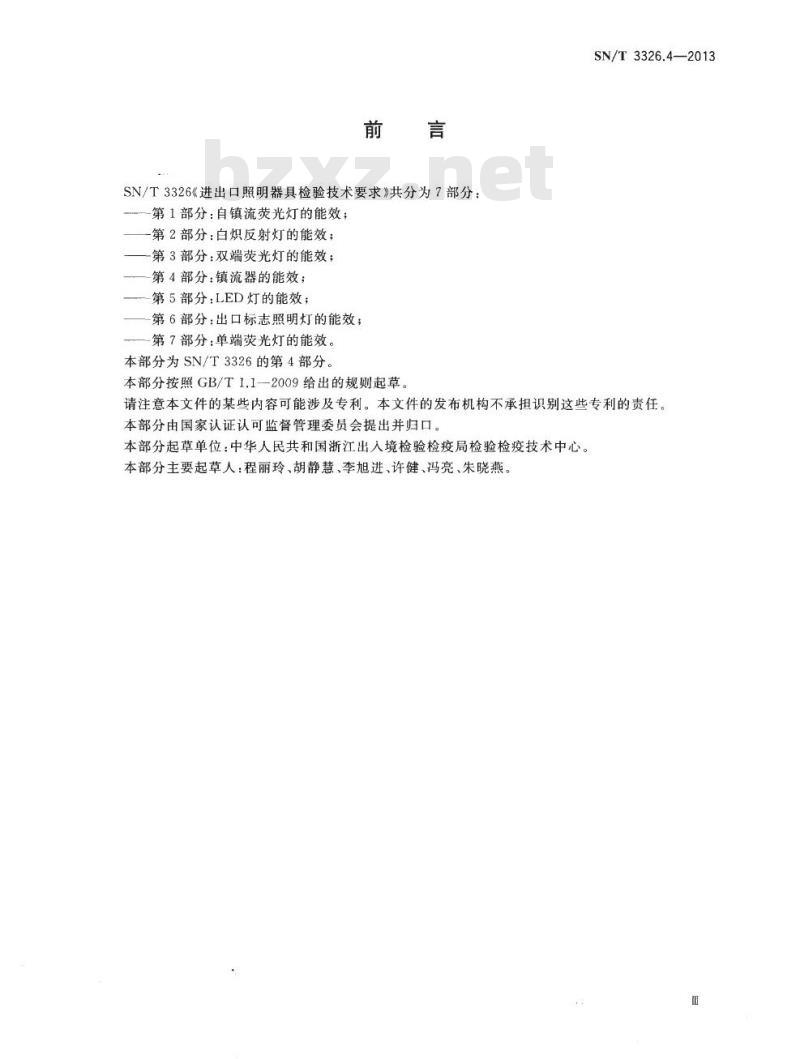

SN/T3326《进出口照明器具检验技术要求》共分为7部分：-第1部分：自镇流荧光灯的能效；一第2部分：白炽反射灯的能效；第3部分：双端荧光灯的能效；
—第4部分：镇流器的能效；
第5部分：LED灯的能效；
第6部分：出口标志照明灯的能效；第7部分：单端荧光灯的能效。
本部分为SN/T3326的第4部分。
本部分按照GB/T1.1一2009给出的规则起草。SN/T3326.4—2013
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由国家认证认可监督管理委员会提出并归口。本部分起草单位：中华人民共和国浙江出人境检验检疫局检验检疫技术中心。本部分主要起草人：程丽玲、胡静慧、李旭进、许健、冯亮、朱晓燕。1范围

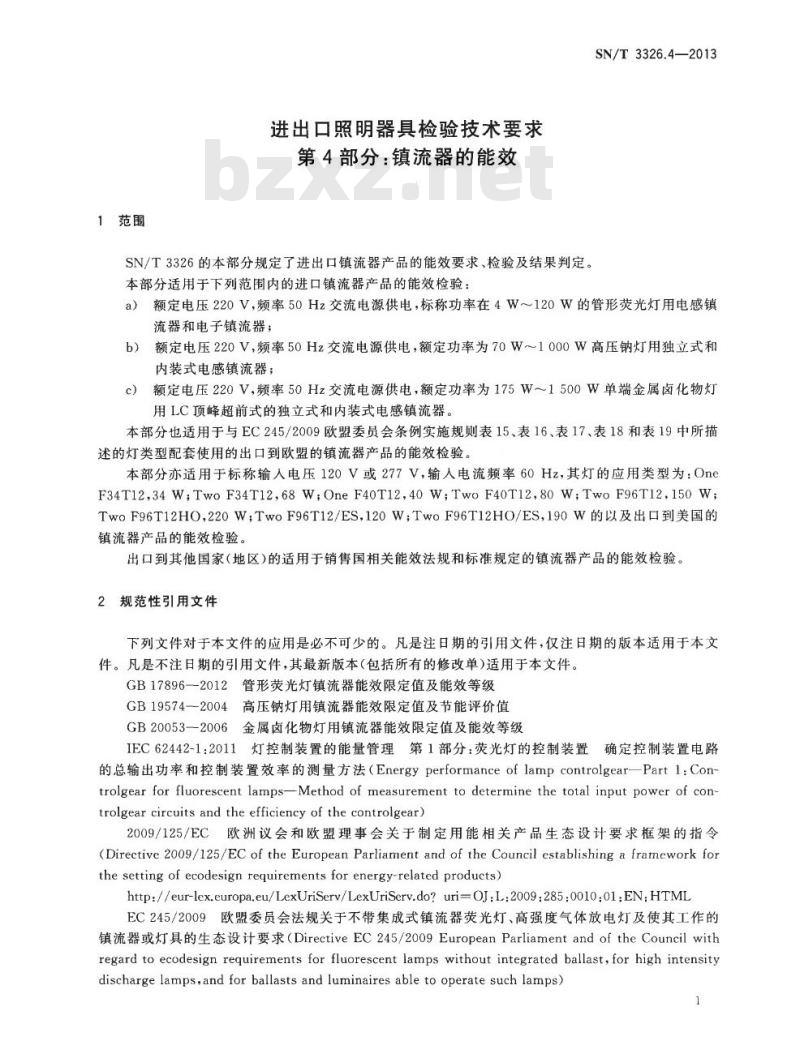

进出口照明器具检验技术要求
第4部分：镇流器的能效
SN/T3326的本部分规定了进出口镇流器产品的能效要求、检验及结果判定。本部分适用于下列范围内的进口镇流器产品的能效检验：SN/T3326.4—2013
a）额定电压220V，频率50Hz交流电源供电，标称功率在4W～120W的管形荧光灯用电感镇流器和电子镇流器；
额定电压220V，频率50Hz交流电源供电，额定功率为70W～1000W高压钠灯用独立式和b）
内装式电感镇流器；
c）额定电压220V，频率50Hz交流电源供电，额定功率为175W～1500W单端金属卤化物灯用LC顶峰超前式的独立式和内装式电感镇流器。本部分也适用于与EC245/2009欧盟委员会条例实施规则表15、表16、表17、表18和表19中所描述的灯类型配套使用的出口到欧盟的镇流器产品的能效检验。本部分亦适用于标称输人电压120V或277V，输人电流频率60Hz，其灯的应用类型为：OneF34T12,34W;TwoF34T12,68W,OneF40T12,40W;TwoF40T12,80W;TwoF96T12,150W;TwoF96T12HO，220W；TwoF96T12/ES，120W；TwoF96T12HO/ES，190W的以及出口到美国的镇流器产品的能效检验。
出口到其他国家（地区）的适用于销售国相关能效法规和标准规定的镇流器产品的能效检验。2规范性引用文件
下列文件对手本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB17896一2012管形荧光灯镇流器能效限定值及能效等级GB19574一2004高压钠灯用镇流器能效限定值及节能评价值GB20053—2006金属卤化物灯用镇流器能效限定值及能效等级IEC62442-1：2011灯控制装置的能量管理第1部分：荧光灯的控制装置确定控制装置电路的总输出功率和控制装置效率的测量方法（Energyperformanceoflampcontrolgear一Part1：Controlgear for fluorescent lampsMethod of measurement to determine the total input power of controlgear circuits and the efficiency of the controlgear)2009/125/EC欧洲议会和欧盟理事会关于制定用能相关产品生态设计要求框架的指令(Directive 2009/125/EC of the European Parliament and of the Council establishing a framework forthe setting of ecodesign requirements for energy-related products)http://eur-lex.europa.eu/LexUriServ/LexUriServ.do?uri=OJ:L:2009:285:0010:01:EN:HTMLEC245/2009欧盟委员会法规关于不带集成式镇流器荧光灯、高强度气体放电灯及使其工作的镇流器或灯具的生态设计要求（DirectiveEC245/2009EuropeanParliamentandoftheCouncilwithregard to ecodesign requirements for fluorescent lamps without integrated ballast,for high intensitydischargelamps,and forballasts and luminaires ableto operatesuch lamps)1
SN/T3326.4—2013
http://eur-lex.europa.eu/LexUriServ/LexUriServ.do?uri=-OJ:L:2009:076:0017:01:EN:HTML10CFR430美国联邦法规汇编（CFR），第10卷第430篇消费品节能计划（CodeofFederalRegulations.Title 1o-EnergyChapter IIDepartment of energy,Part 430—Energy Conservation Program for con-sumerproducts)
http.//access.gpo.gov/nara/cfr/waisidx08/10cfr430o8.html3术语和定义
GB17896—2012、GB19574—2004、GB20053—2006、EC245/2009、10CFR430界定的以及下列术语和定义适用于本文件。
文ballastefficacyfactor
能效因数
评定镇流器和灯的组合体中镇流器的能效水平的参数。对进口高压钠灯用镇流器和金属卤化物灯用镇流器，该参数为镇流器流明系数与线路功率的比值：对出口到美国的镇流器，该参数为镇流器相对光输出与线路功率的比值。
能效指数等级
energyefficiencyindexclass
对不带集成式镇流器的荧光灯用镇流器根据能效限值确定的分类。进口管形荧光灯镇流器，电子镇流器分为1级、2级、3级，电感镇流器未作分类。对出口到欧盟的镇流器，不可调镇流器按降序分为A2BAT、A2、A3、B1、B2等级，可调镇流器按降序分为A1BAT和A1等级。3.3
基准镇流器效率
efficiency Base ballast
基准镇流器效率指的是额定灯功率（Plam）与镇流器效率的关系。3.4
ballastefficiency
镇流器效率
N tellas
镇流器效率为灯参数表中的额定/典型功率与在标准规定测试条件下经修正后镇流器-灯线路输人总功率的比值。
注：镇流器效率是评价镇流器能效的指标，也是评定镇流器和灯的组合体能效水平的参数。3.5
流明系数
ballastlumenfactor
受试镇流器在额定电压下工作时，灯的光通量与该灯和适宜的基准镇流器一起在其额定电压和频率下工作时的光通量之比。
relativelightoutput
相对光输出
相对光输出指的是被测镇流器上灯的光输出与基准镇流器上灯的光输出之比。3.7
线路功率
totalcircuitpower
在镇流器的额定电压和频率下由镇流器和灯的组合体所消耗的总功率。2
符合性验证模式
moduleof complianceverificationSN/T3326.4—2013
按国家技术规范的强制性要求，查验检验单证和凭证、货物是否相符，必要时可进行抽查检验，并实施监督的合格评定程序。
检验批inspectionlot
为实施检验而汇集的同一规格、型号，由同一制造商在相同生产条件下生产的单位产品，简称批。4技术要求
进口镇流器产品能效要求
管形荧光灯镇流器
管形荧光灯镇流器的能效应符合GB17896—2012中5.3的镇流器能效限定值的要求。管形荧光灯电子镇流器的待机功耗应符合GB178962012中5.5待机功耗的要求。
高压钠灯用镇流器的能效
高压钠灯用镇流器的能效应符合GB19574—2004中4.2能效限定值的要求。4.1.3
金属卤化物灯用镇流器的能效
金属卤化物灯用镇流器的能效应符合GB20053-4.2出口到欧盟的镇流器能效要求4.2.1
总要求
2006中4.8能效限定值的要求。
出口到欧盟的镇流器，其能效指数等级要求、功耗要求以及产品信息要求，应分为两个阶段分别符3日起生效；第二阶段自2017年4月13日起生效。合以下要求。第一阶段自2012年4月134.2.2
第一阶段要求
能效指数等级要求
4.2.2.1.1
灯应用
不可调荧光灯镇流器的最小能效指数等级要求为表1中B2级。表1出口到欧盟不可调荧光灯镇流器的能效指数等级标称
额定/典型功率
镇流器效率/%
能效指数等级（EEI）
SN/T3326.4—2013
灯应用
TC-D/DE
TC-D/DE
TC-D/DE
TC-D/DE
TC-T/TE
TC-T/TE
TC-T/TC-TE
TC-DD/DDE
TC-DD/DDE
TC-DD/DDE
TC-DD/DDE
TC-DD/DDE
额定/典型功率
表1(续）
镇流器效率/%
能效指数等级（EEI）
灯应用
额定/典型功率
表1（续）
镇流器效率/%
SN/T3326.4—2013
能效指数等级（EEI）
SN/T3326.4—2013
2未包含在表1中的其他不可调荧光灯镇流器的最小能效指数等级要求为表2中的A3级。4.2.2.1.2
表2出口到欧盟未包含在表1中不可调荧光灯镇流器的能效指数等级效率（hallat）
≥0.94XEBbF
≥EBbPl
≥1-0.75×(1-EBbl)
其中，EBb按式(1)确定：
Plamp≤5W.EBbeL=0.71;
5W式中：
4.2.2.1.3
4.2.2.1.4
能效指数等级（EEI）
Phmp/（2×Phmp/36+38/36×Pmp+1)；100W:EBbL=0.91
基准灯的工频（或高频)功率，单位为瓦（W）可调荧光灯镇流器的最小能效指数等级要求为表3中的A1级。表3
出口到欧盟可调荧光灯镇流器白光输出符合的等级
能效指数等级
能效指数等级（EEI)
人功率要求，如式（2）所示，在25%光输出时，灯-镇流器电路的输人可调荧光灯镇流器的输
功率（P）不应超过：
k50%×P
式中：
Plarated
额定灯功率；
Tielast
4.2.2.1.5
相应EEI等级的最小能效限值
Tea/hal
高强度气体放电灯镇流器最小效率要求见表4。表4
出口到欧盟高强度气体放电灯镇流器最小效率要求（第一阶段）标称功率P/W
P≤30
3075105功耗要求
镇流器最小效率7mlla/%
荧光灯镇流器在正常工作方式下，且灯管不发光的情况下，功耗不得超过0.5W。4.2.2.3
4.2.2.3.1
产品信息要求
·（2）
镇流器的制造商应当在免费访问的网站上或以其认为适当的形式至少提供关于他们的每一
