【GB国家标准】 疏浚轨迹与剖面显示系统

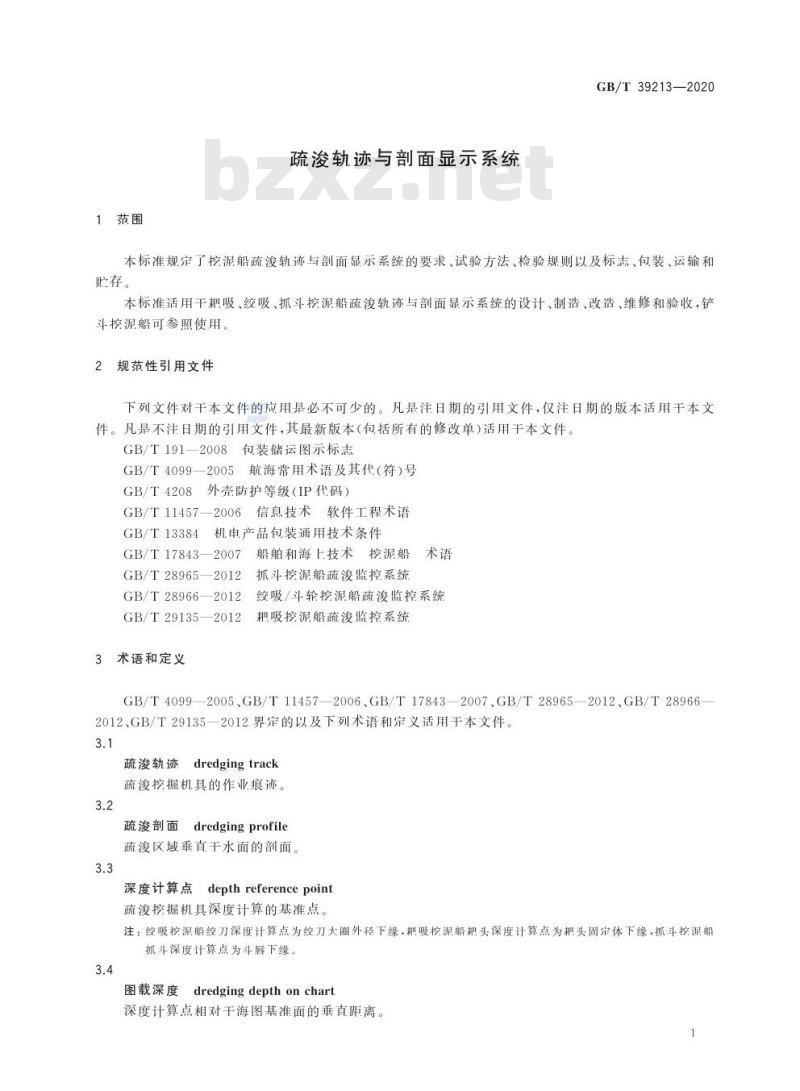

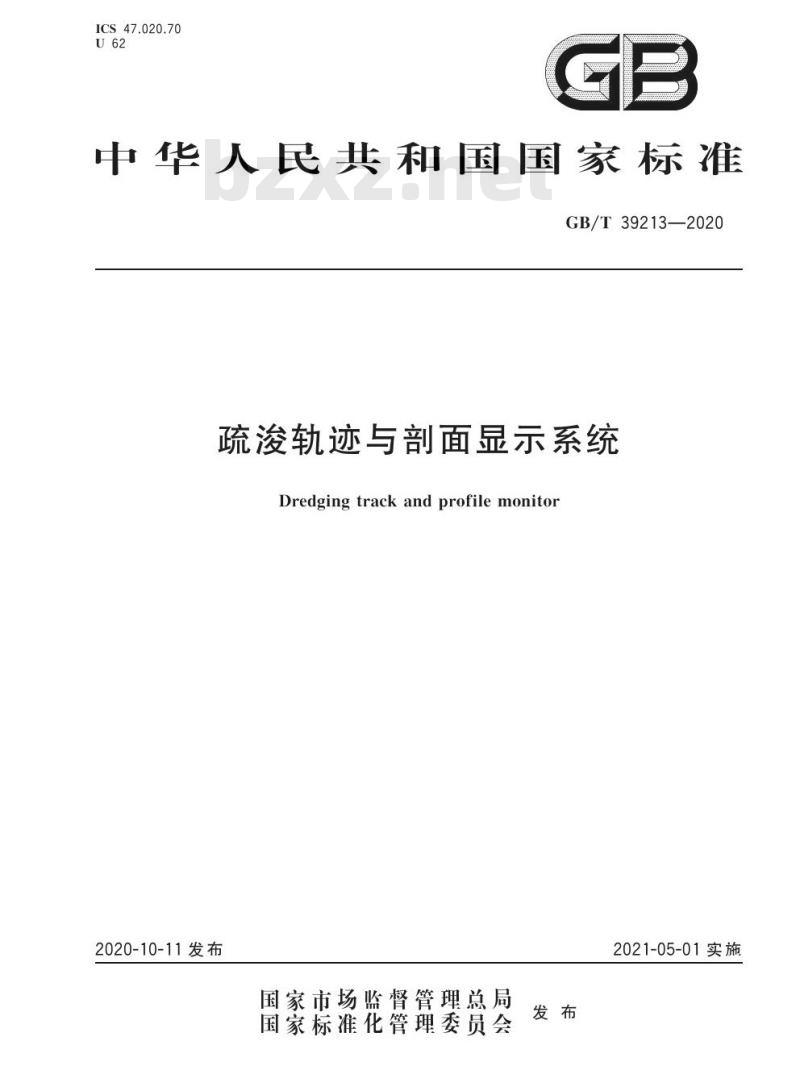

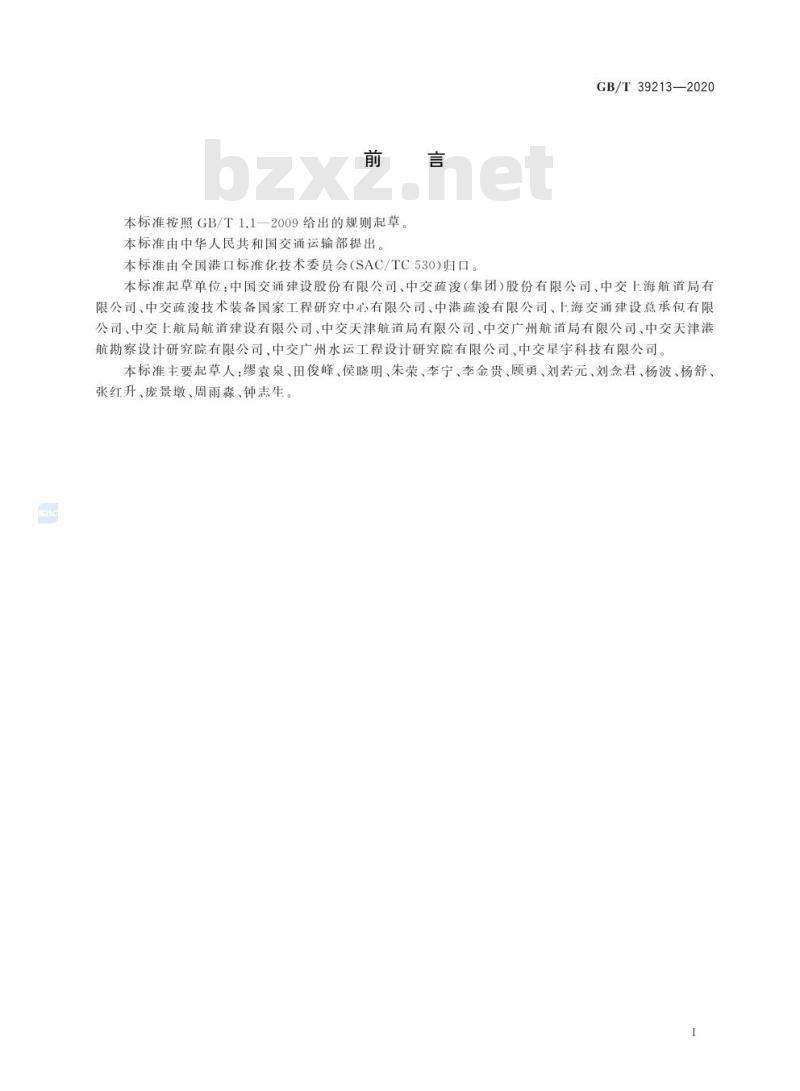

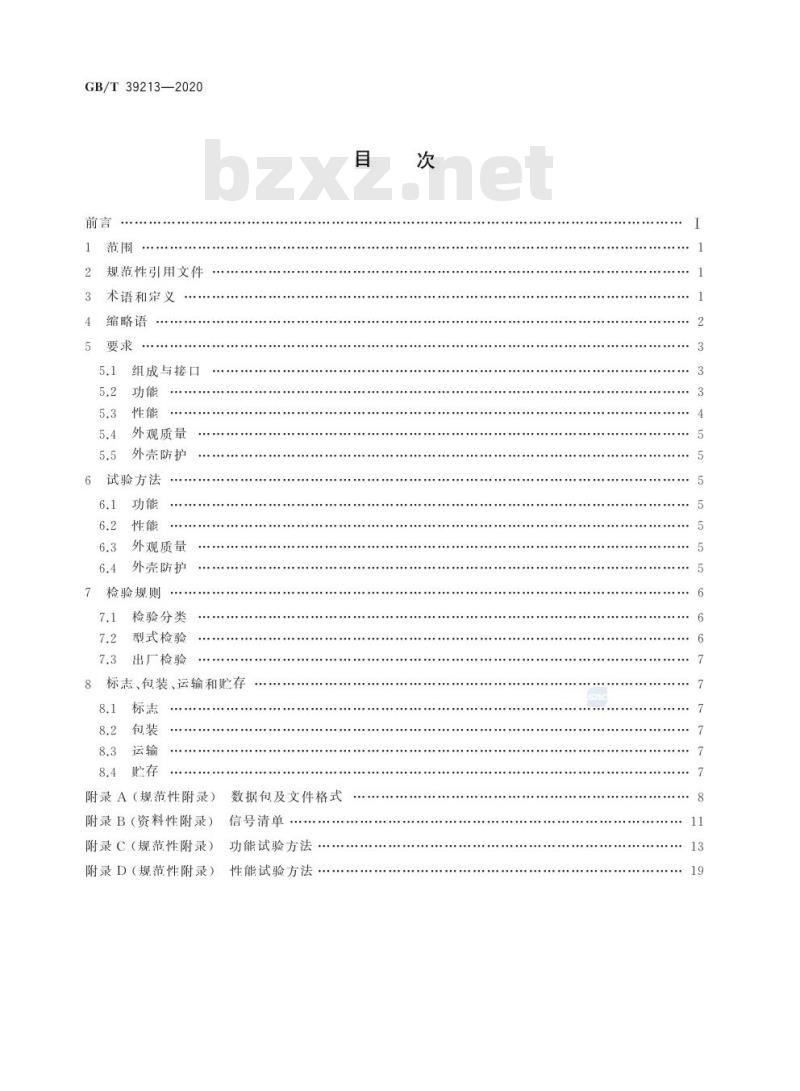

GB/T 39213—2020 中华人民共和国国家标准 疏浚轨迹与剖面显示系统 (Dredging track and profile monitor) 2020-10-11发布 | 2021-05-01实施 目次 1 范围 2 规范性引用文件 3 术语和定义 4 缩略语 5 要求 5.1 组成与接口 5.2 功能 5.3 性能 5.4 外观质量 5.5 外壳防护 6 试验方法 6.1 功能 6.2 性能 6.3 外观质量 6.4 外壳防护 6.5 检验规则 7 检验 7.1 检验分类 7.2 型式检验 7.3 出厂检验 8 标志、包装、运输和贮存 附录A（规范性附录） 附录B（资料性附录） 附录C（规范性附录） 附录D（规范性附录） 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准由中华人民共和国交通运输部提出。本标准由全国港口标准化技术委员会 (SAC/TC530) 归口。 本标准起草单位：中国交通建设股份有限公司、中交疏浚(集团)股份有限公司、中交上海航道局有限公司、中交疏浚技术装备国家工程研究中心有限公司、中港疏浚有限公司、上海交通建设总承包有限公司、中交上航局航道建设有限公司、中交天津航道局有限公司、中交广州航道局有限公司、中交天津港航勘察设计研究院有限公司、中交广州水运工程设计研究院有限公司、中交星宇科技有限公司。 本标准主要起草人：缪袁泉、田俊峰、侯晓明、朱荣、李宁、李金贵、顾勇、刘若元、刘念君、杨波、杨舒、张红升、庞景墩、周雨淼、钟志生。 1 范围 本标准规定了挖泥船疏浚轨迹与剖面显示系统的要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于吸、绞吸、抓斗挖泥船疏浚轨迹与剖面显示系统的设计、制造、改造、维修和验收，铲斗挖泥船可参照使用。 2 规范性引用文件 下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191—2008 包装储运图示标志 GB/T 4099—2005 航海常用术语及其代（符）号 GB/T 4208 外壳防护等级（IP代码） GB/T 11457—2006 信息技术软件工程术语 GB/T 13384 机械产品包装通用技术条件 GB/T 17843—2007 船舶和海上技术 挖泥船术语 GB/T 28965—2012 抓斗挖泥船疏浚监控系统 GB/T 28966—2012 绞吸/斗轮挖泥船疏浚监控系统 GB/T 29135—2012 耙吸挖泥船疏浚监控系统 3 术语和定义 GB/T 4099—2005、GB/T 11457—2006、GB/T 17843—2007、GB/T 28965—2012、GB/T 28966—2012、GB/T 29135—2012 界定的以及下列术语和定义适用于本文件。 3.1 疏浚轨迹 (dredging track)：疏浚挖掘机具的作业痕迹。 3.2 疏浚剖面 (dredging profile)：疏浚区域垂直于水面的剖面。 3.3 深度计算点 (depth reference point)：疏浚挖掘机具深度计算的基准点。注：绞吸挖泥船绞刀深度计算点为绞刀大圈外径下缘，耙吸挖泥船耙头深度计算点为耙头固定体下缘，抓斗挖泥船抓斗深度计算点为斗唇下缘。 3.4 图载深度 (dredging depth on chart)：深度计算点相对于海图基准面的垂直距离。 3.5 下放深度 (dredging depth)：深度计算点相对于水面的垂直距离。 3.6 工作线 (workline)：设定的挖泥船施工作业定位线。注：耙吸船工作线为当前选定的航线，绞吸、抓斗船工作线为当前选定的分区施工定位线。 3.7 背景文件 (background file)：疏浚作业时显示施工要素平面分布的图形文件（包括海图、测深图和用户自定义的施工范围、抛泥区域、航标分布等标志分布图)。 3.8 绞刀横移值 (cutter offset)：绞刀深度计算点至工作线在水平面的投影距离。 3.9 耙头偏移值 (draghead offset)：耙头固定体下缘几何中心至工作线在水平面的投影距离。 3.10 定位桩偏移值 (spud offset)
