【机械行业标准(JB)】 气动用O形橡胶密封圈尺寸系列和公差

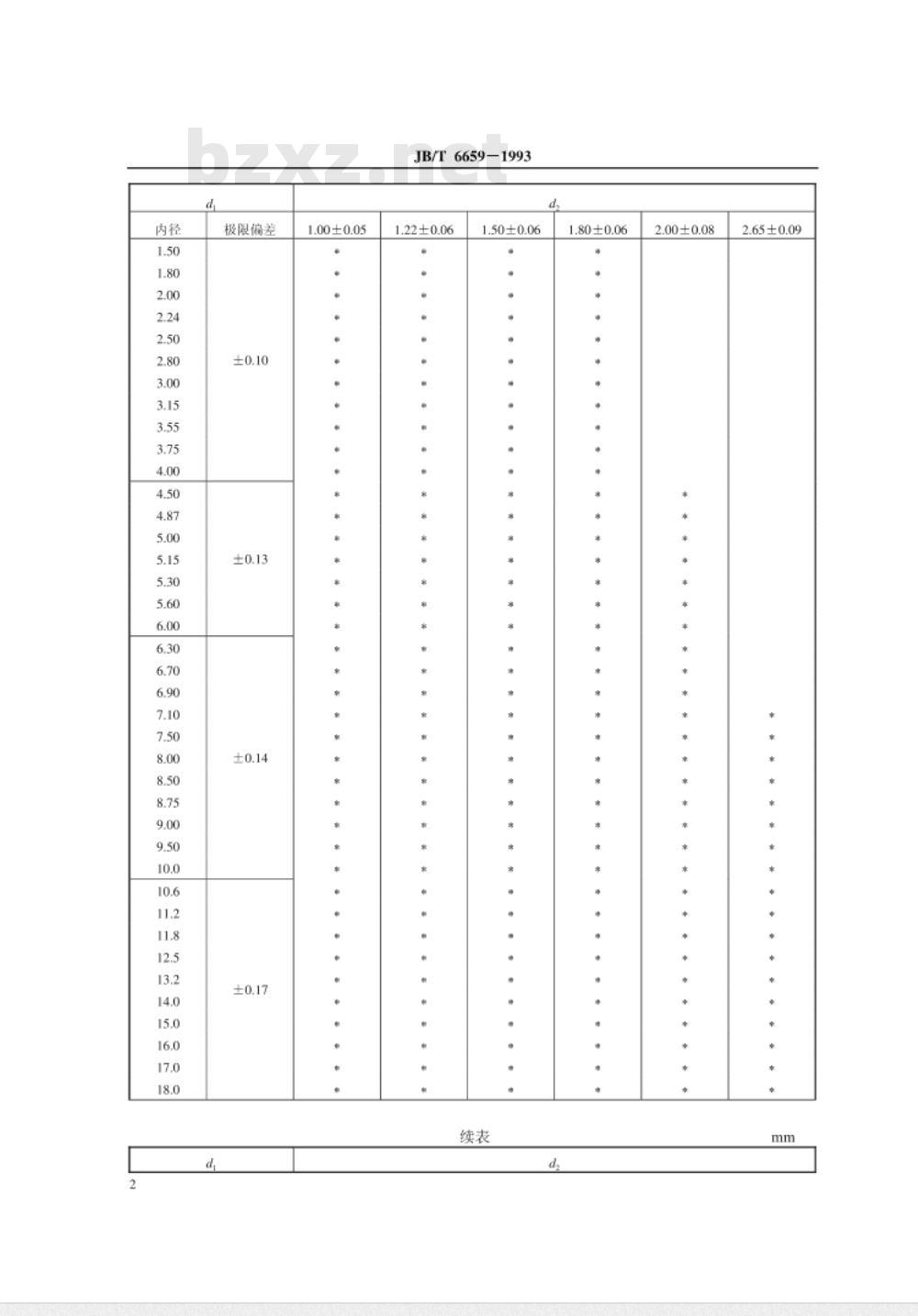

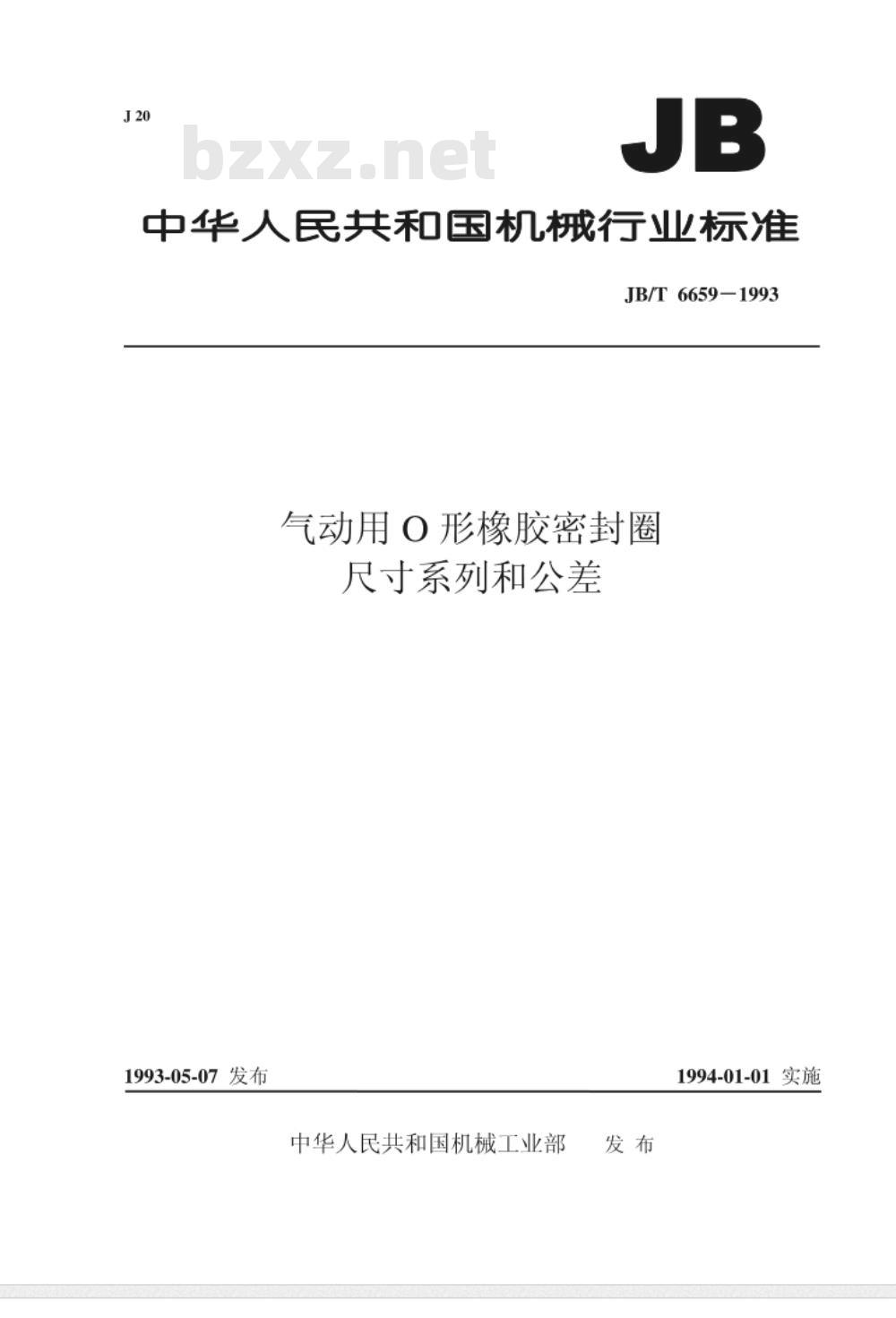

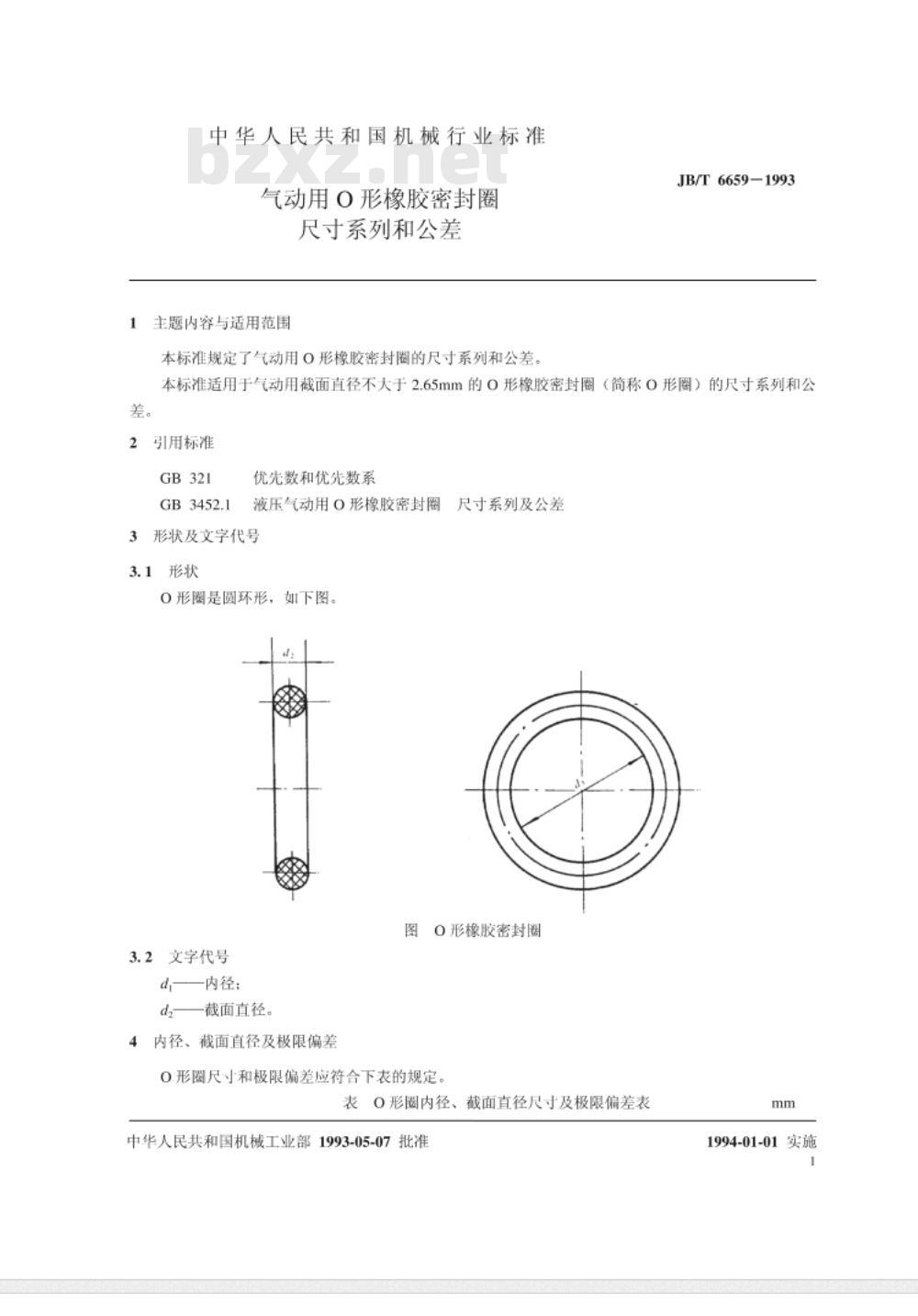

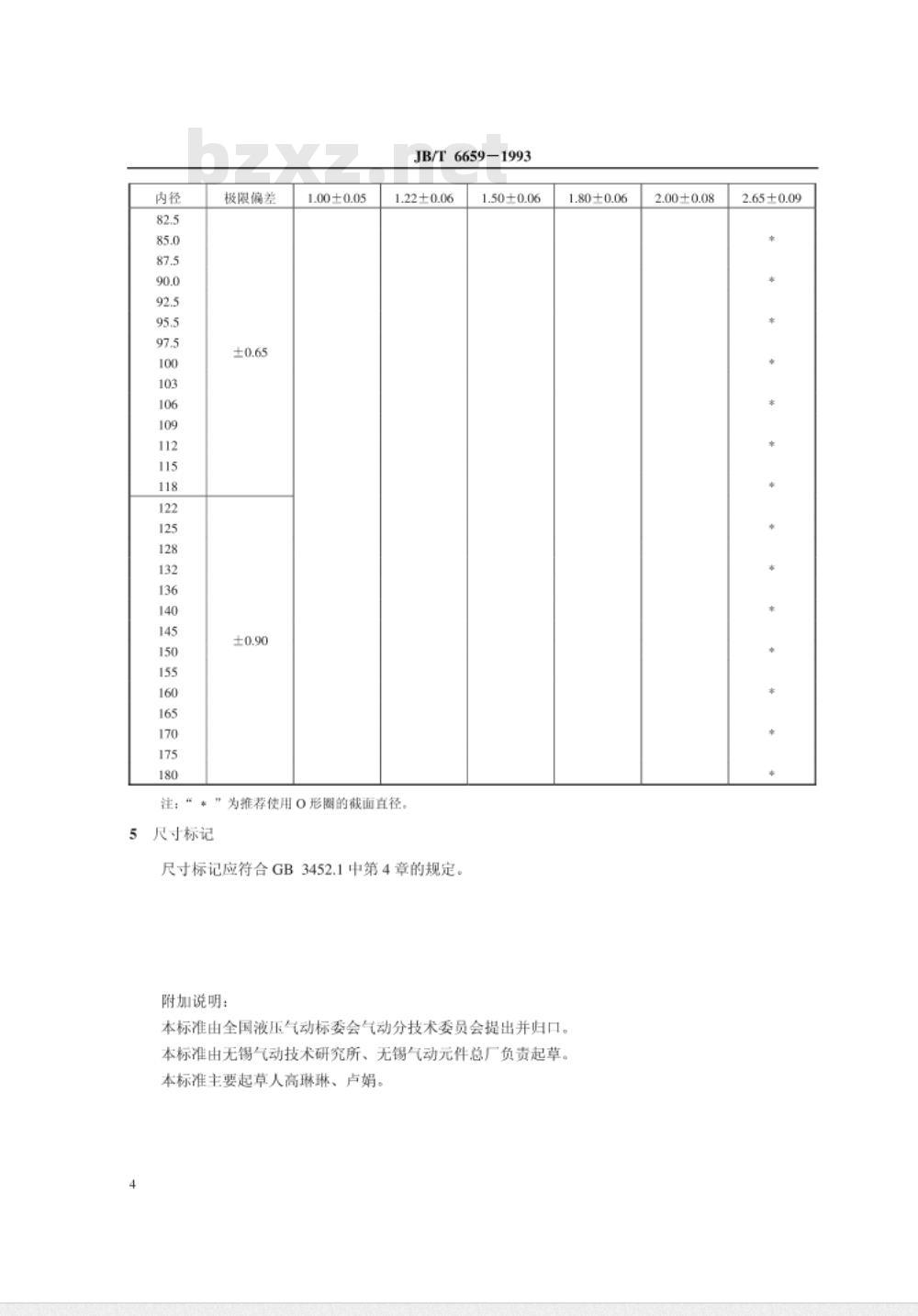

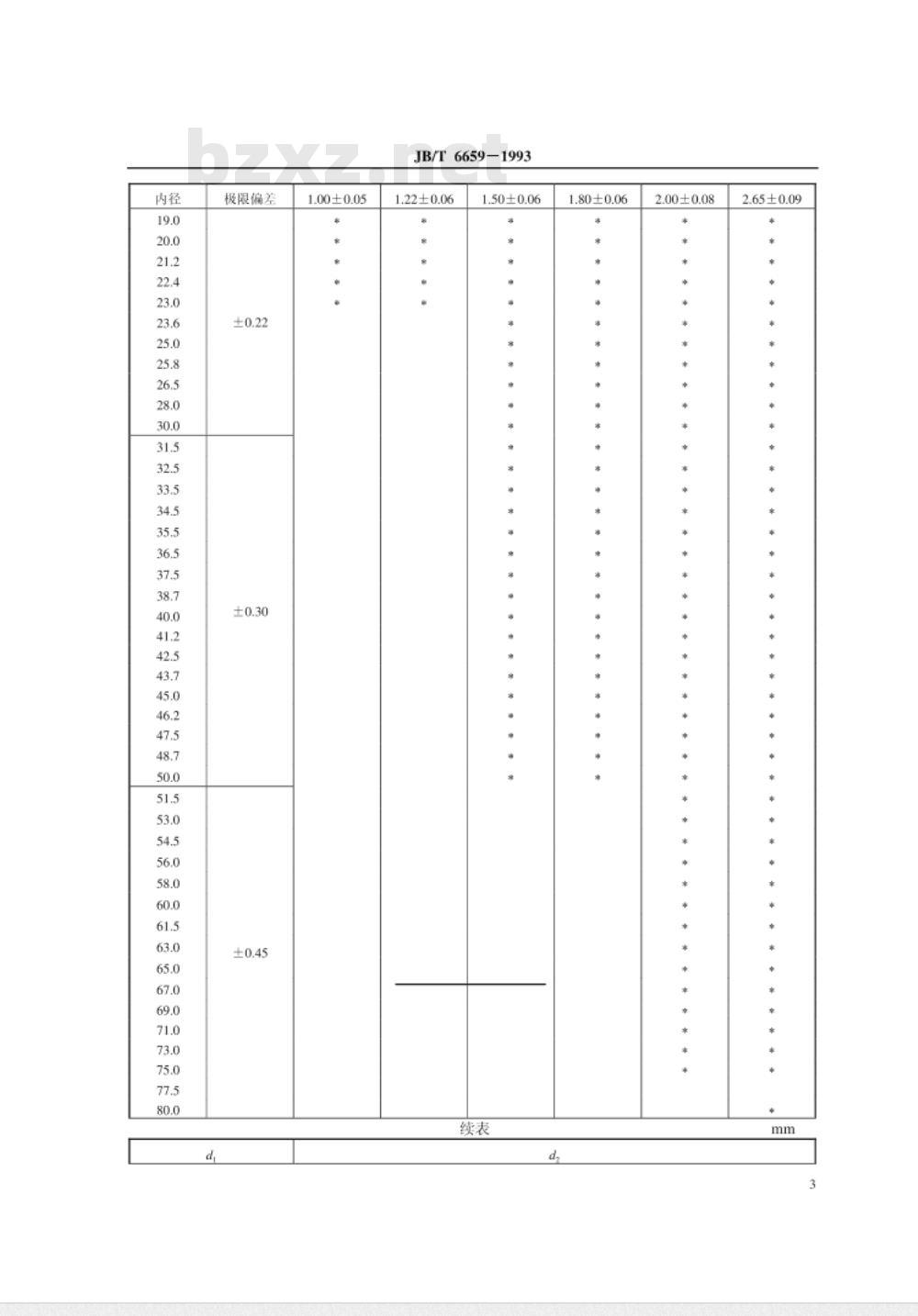

中华人民共和国机械行业标准 JB/T 6659-1993 气动用O形橡胶密封圈 尺寸系列和公差 1993-05-07发布，1994-01-01实施。 本标准规定了气动用O形橡胶密封圈的尺寸系列和公差。JB/T 6659-1993 本标准适用于气动用截面直径不大于2.65mm的O形橡胶密封圈（简称O形圈）的尺寸系列和公差。 2 引用标准 GB321，GB3452.1。 3 形状及文字代号 3.1 形状 O形圈是圆环形，见下图。 3.2 文字代号 d —— 内径； d —— 截面直径。 4 内径、截面直径及极限偏差 O形圈尺寸和极限偏差应符合下表的规定。表：O形圈内径、截面直径尺寸及极限偏差。 内径：1.50，1.80，2.00，2.24，2.50，2.80，3.00，3.15，3.55，3.75，4.00，4.50，4.87，5.00，5.15，5.30，5.60，6.00，6.30，6.70，6.90，7.10，7.50，8.00，8.50，8.75，9.00，9.50，10.0，10.6，11.2，11.8，12.5，13.2，14.0，15.0，16.0，17.0，18.0。 极限偏差：±0.10，±0.13，±0.14，±0.17，±0.05等。 注：“*”为推荐使用的O形圈的截面直径。 5 尺寸标记 尺寸标记应符合GB3452.1中第4章的规定。 附加说明：本标准由全国液压气动标委会气动分技术委员会提出并归口，由无锡气动技术研究所、无锡气动元件总厂负责起草。本标准主要起草人高琳琳、卢娟。 本标准由机械科学研究院出版发行，机械科学研究院印刷，1994年1月第一次印刷。
