【机械行业标准(JB)】轻小型单级离心泵型式与基本参数

本网站发布时间： 2024-07-10 23:50:30

JB/T6663.1-1993
已作废
　点击下载此标准

基本信息

标准号：
JB/T 6663.1-1993
标准名称：
轻小型单级离心泵型式与基本参数
标准类别：
机械行业标准(JB)
英文名称：
Types and basic parameters of light and small single-stage centrifugal pumps
标准状态：
已作废
发布日期：
1993-06-04
实施日期：
1994-01-01
作废日期：
2008-03-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
5.47 MB

手机扫码下载更方便

标准分类号

中标分类号：
农业、林业>>农、林机械与设备>>B91农机具

关联标准

替代情况：
被JB/T 6663-2007代替

出版信息

页数：
16 页
标准价格：
17.0 元

其他信息

发布部门：
中国农业机械化科学研究院
相关标签：
小型单级离心泵基本参数

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了轻小型单级离心泵的的型式、型号和基本参数。本标准适用于流量为8~400m3/h，扬程为6~90m，工作压力为0.6~1.6MPa的轻小型单级离心泵。 JB/T 6663.1-1993 轻小型单级离心泵型式与基本参数 JB/T6663.1-1993

标准内容

部分标准内容：

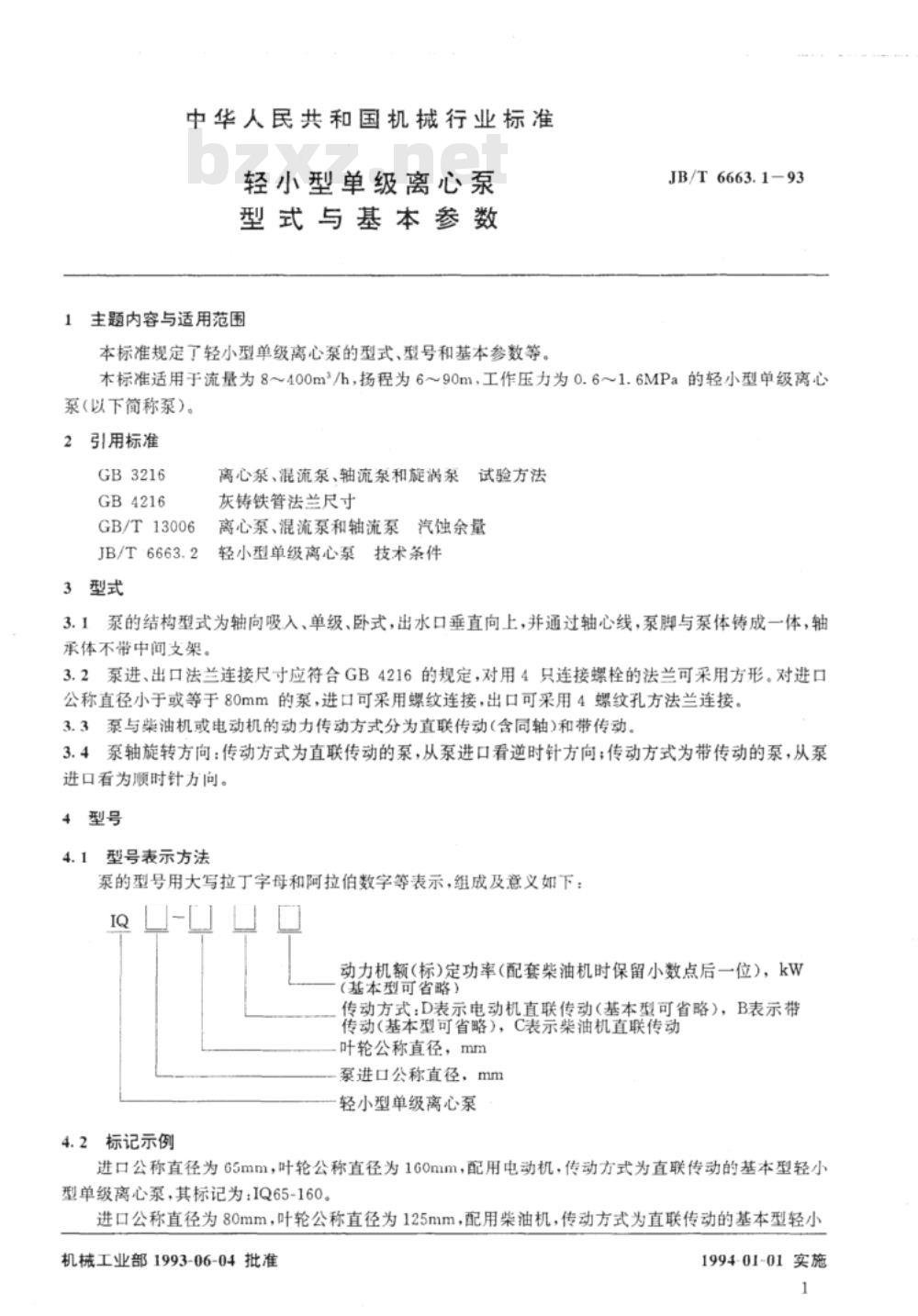

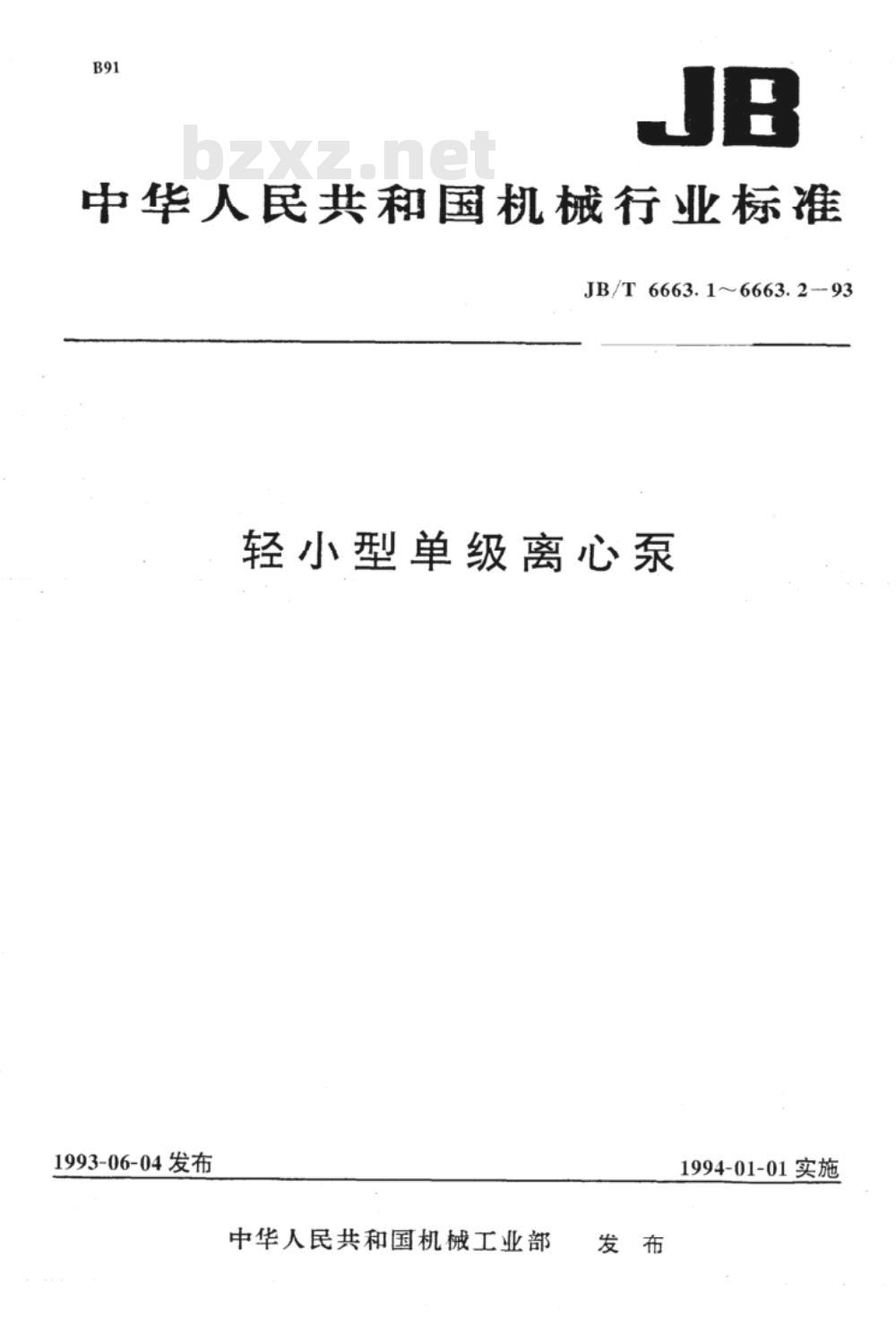

中华人民共和国机械行业标准 JB/T6663.1～6663.2-93 轻小型单级离心泵 1993-06-04发布，1994-01-01实施。

本标准规定了轻小型单级离心泵的型式、型号和基本参数等，适用于流量为8～400m³/h，扬程为6~90m，工作压力为0.6～1.6MPa的轻小型单级离心泵（以下简称泵）。

2 引用标准：
GB3216，GB4216，GB/T13006等。

3 型式：
3.1 泵的结构型式为轴向吸入、单级、卧式，出水口垂直向上，泵脚与泵体铸成一体，轴承体不带中间支架。
3.2 泵进、出口法兰连接尺寸应符合GB4216的规定，进口可采用螺纹连接，出口可采用4螺纹孔法兰连接。
3.3 泵与柴油机或电动机的动力传动方式分为直联传动（含同轴）和带传动。
3.4 泵轴旋转方向：传动方式为直联传动的泵，从泵进口看逆时针方向；传动方式为带传动的泵，从泵进口看顺时针方向。

4 型号：
4.1 型号表示方法：
泵的型号用大写拉丁字母和阿拉伯数字表示，组成及意义如下：
动力机额定功率（配套柴油机时保留小数点后一位），kW；传动方式：D表示电动机直联传动，B表示带传动，C表示柴油机直联传动；叶轮公称直径，mm；泵进口公称直径，mm。

4.2 标记示例：
进口公称直径为65mm，叶轮公称直径为160mm，配用电动机，传动方式为直联传动的泵，其标记为：IQ65-160；进口公称直径为80mm，叶轮公称直径为125mm，配用柴油机，传动方式为直联传动的泵，其标记为：IQ80-125C。

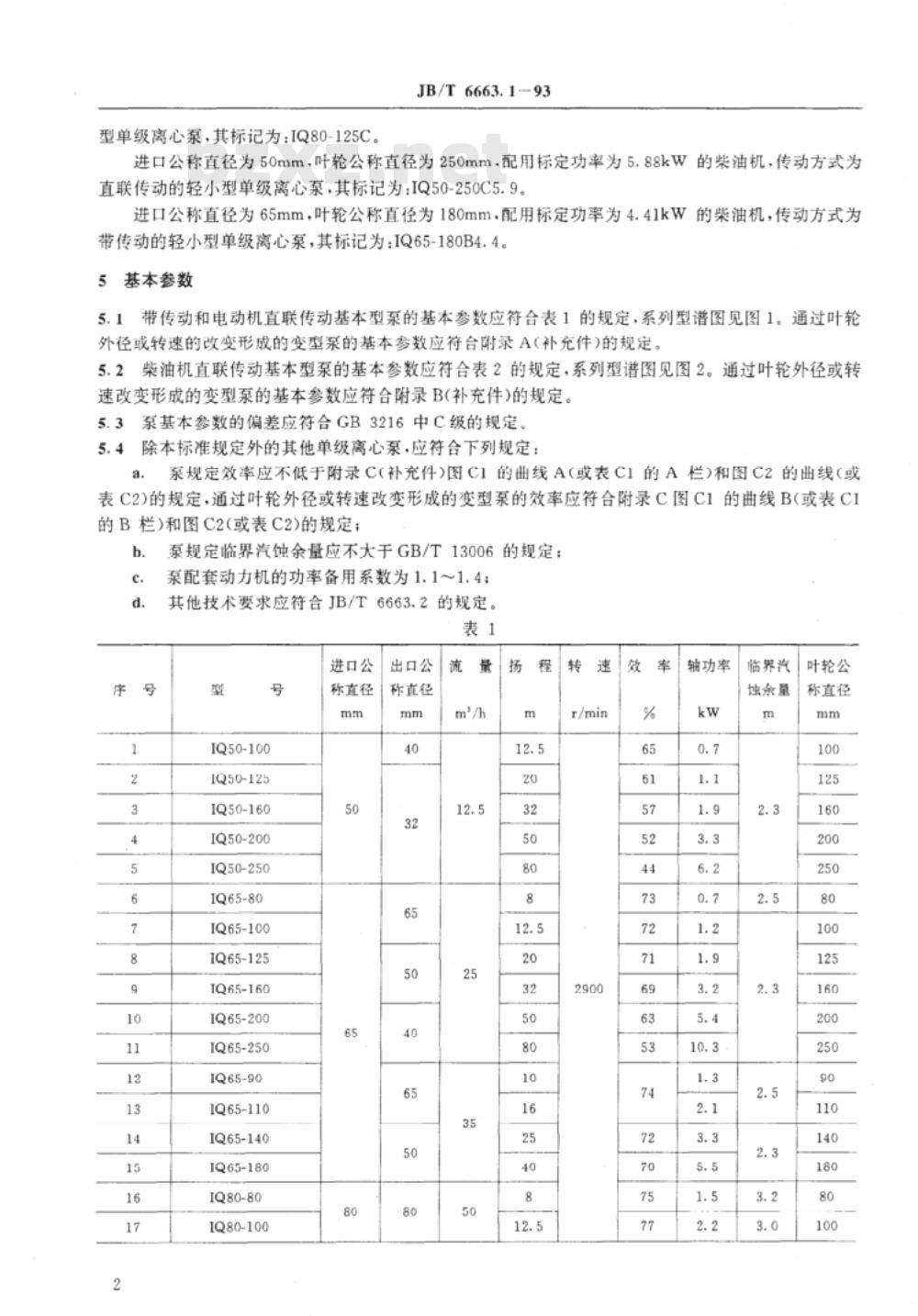

5 基本参数：
5.1 带传动和电动机直联传动基本型泵的基本参数应符合表1的规定。通过叶轮外径或转速的改变形成的变型泵的基本参数应符合附录A（补充件）规定。
5.2 柴油机直联传动基本型泵的基本参数应符合表2的规定，系列型谱图见图2。
5.3 系列泵的基本参数的偏差应符合GB3216中C级的规定。
5.4 泵的效率应符合附录C（补充件）的要求。

6 其他要求：
6.1 泵规定临界汽蚀余量应不大于GB/T13006的规定。
6.2 泵配套动力机的功率备用系数为1.1~1.4。
6.3 其他技术要求应符合JB/T6663.2的规定。

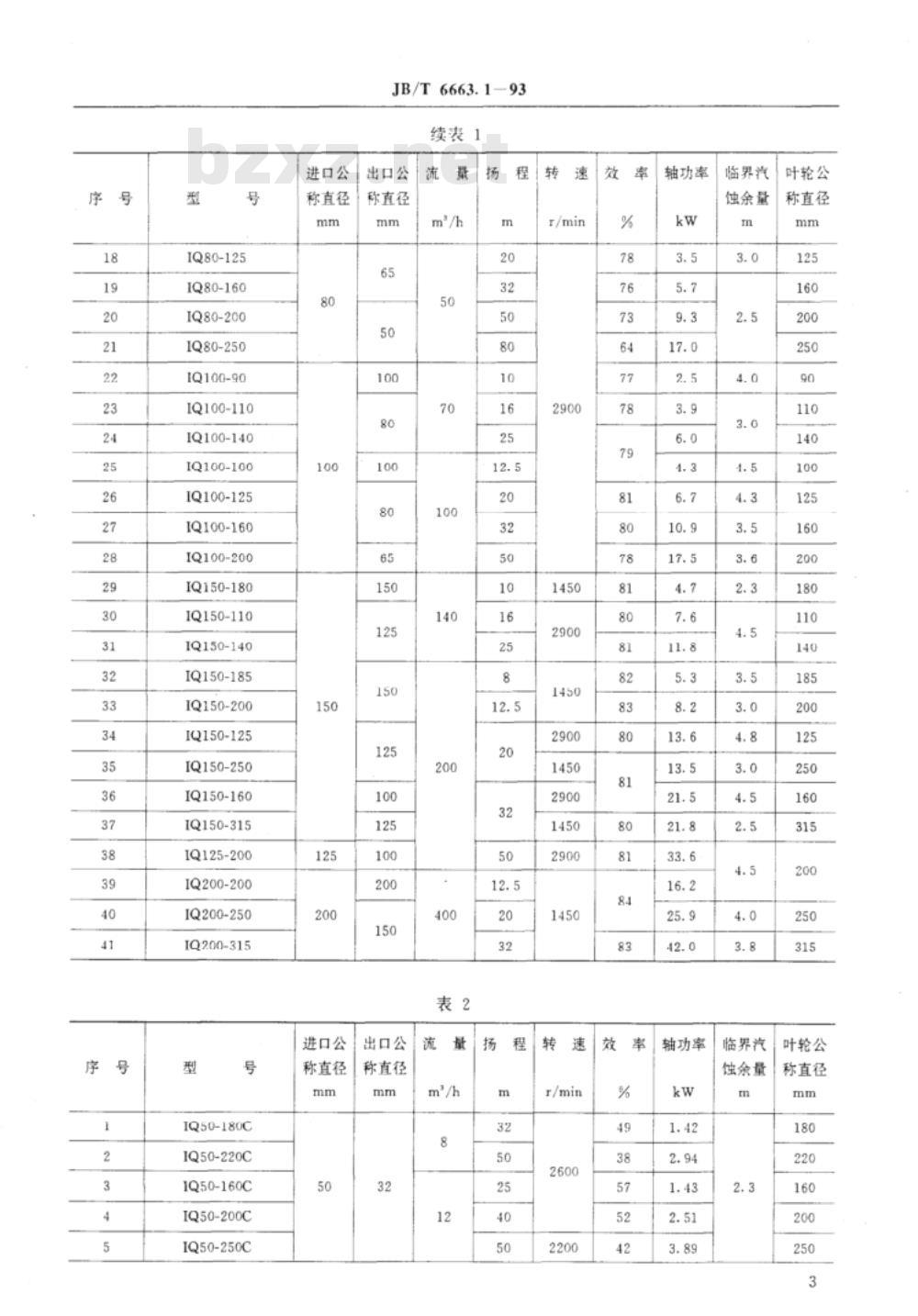

表1 基本参数：
型号|进口公称直径(mm)|出口公称直径(mm)|流量(m³/h)|扬程(m)
IQ50-100|50|40|12.5|12.5
IQ50-125|50|65|25|20
IQ50-160|50|50|35|32
IQ65-80|65|40|50|50
IQ65-250|65|50|80|80
IQ80-100|80|65|40|50

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
