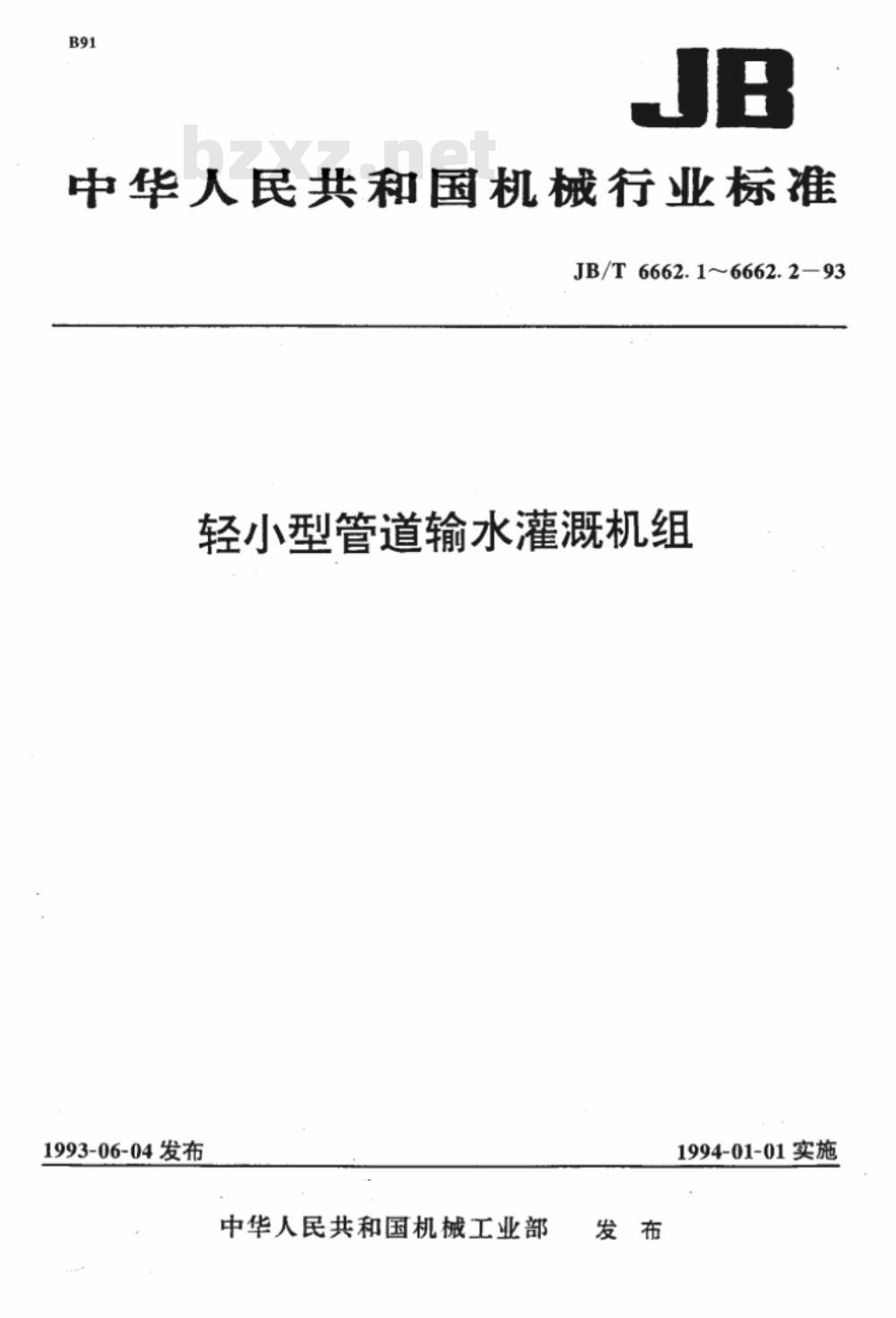

【机械行业标准(JB)】 轻小型管道输水灌溉机组 型式与基本参数

中华人民共和国机械行业标准
JB/T6662.1~6662.2-93
轻小型管道输水灌溉机组
1993-06-04发布
中华人民共和国机械工业部
1994-01-01实施

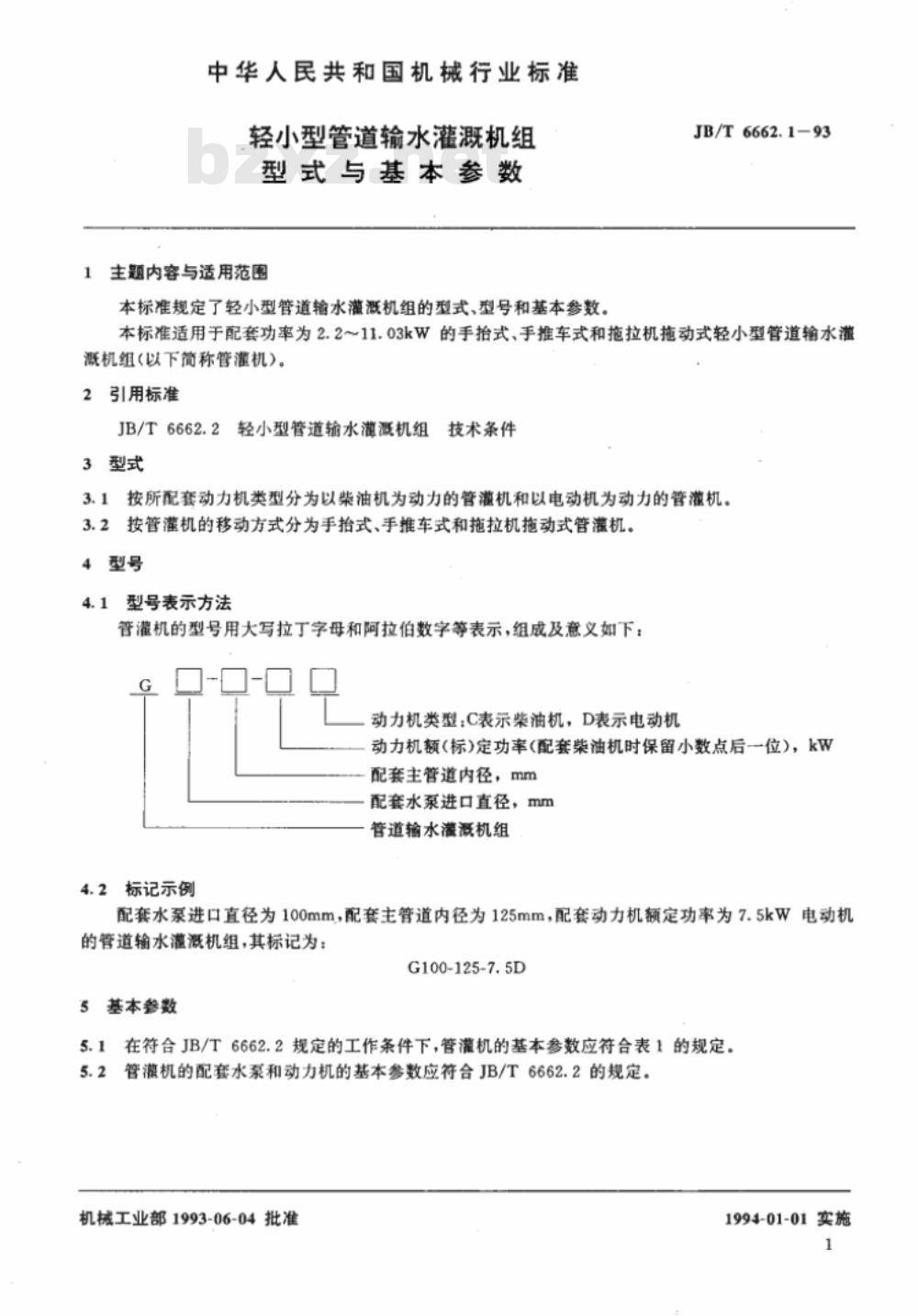

中华人民共和国机械行业标准
轻小型管道输水灌溉机组
型式与基本参数
1主题内容与适用范围
本标准规定了轻小型管道输水灌溉机组的型式、型号和基本参数。JB/T6662.1-93
本标准适用于配套功率为2.2~11.03kW的手抬式、手推车式和拖拉机拖动式轻小型管道输水灌溉机组（以下简称管灌机）。
引用标准
JB/T6662.2轻小型管道输水激溉机组技术条件3型式
按所配套动力机类型分为以柴油机为动力的管灌机和以电动机为动力的管灌机。3.1
3.2按管灌机的移动方式分为手式、手推车式和拖拉机拖动式管机。4型号
型号表示方法
管灌机的型号用大写拉丁字母和阿拉伯数字等表示，组成及意义如下，动力机类型：C表示柴油机，D表示电动机动力机额(标)定功率(配套柴油机时保留小数点后一位），kW配套主管道内径，mm
配套水泵进口直径，mm
管道输水灌溉机组
4.2标记示例
配套水泵进口直径为100mm，配套主管道内径为125mm，配套动力机额定功率为7.5kW电动机的管道输水灌溉机组，其标记为：G100-125-7.5D
5基本参数
5.1在符合JB/T6662.2规定的工作条件下，管灌机的基本参数应符合表1的规定。5.2管灌机的配套水泵和动力机的基本参数应符合JB/T6662.2的规定。机械工业部1993-06-04批准
1994-01-01实施免费标准bzxz.net

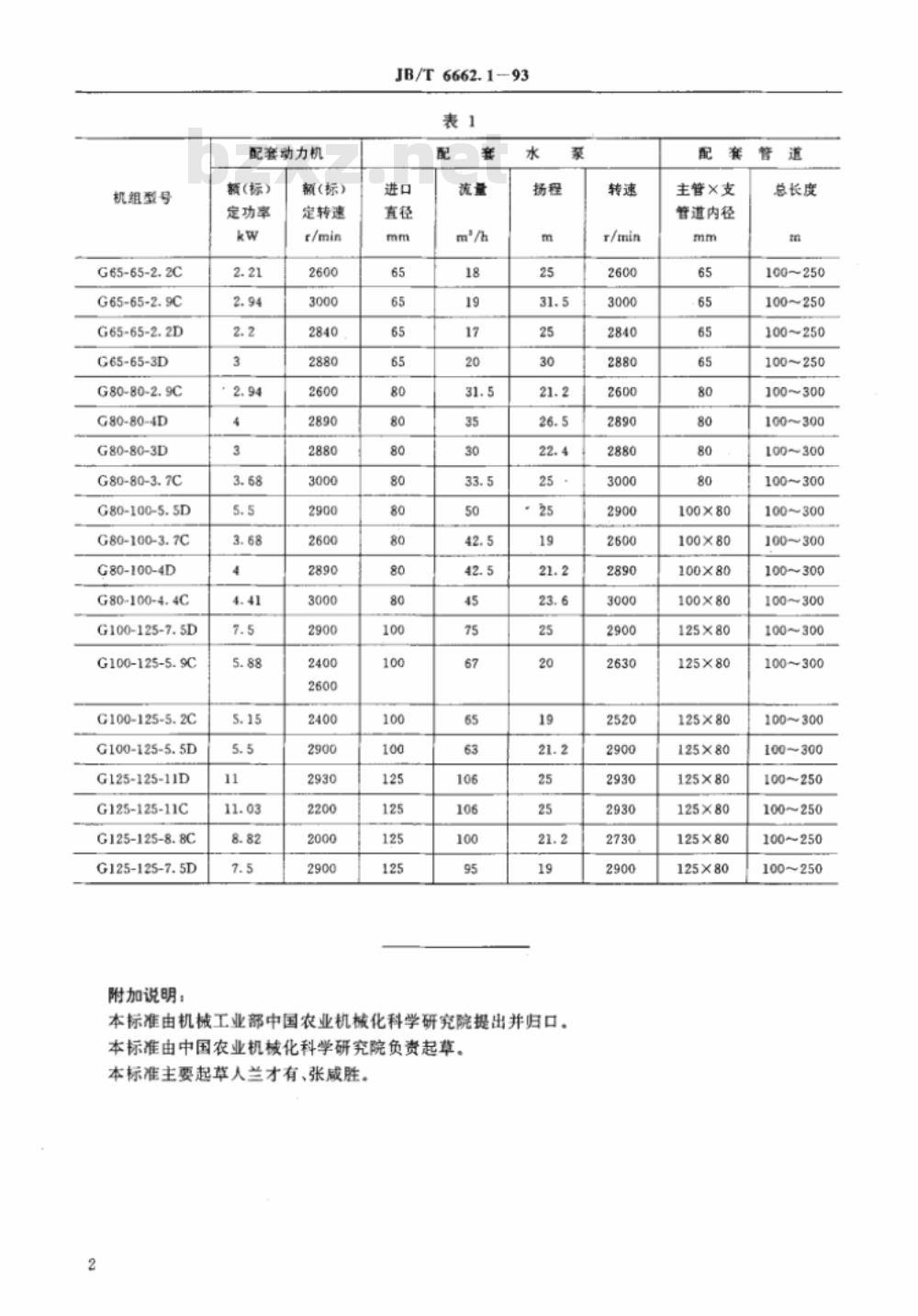

机组型号
G65-65-2.2C
G65-65-2.9C
G65-65-2.2D
G65-65-3D
G80-80-2.9C
G80-80-4D
G80-80-3D
G80-80-3. 7C
G80-100-5. 5D
G80-100-3.7C
G80-100-4D
G80-100-4.4C
G100-125-7.5D
G100-125-5. 9C
G100-125-5.2C
G100-125-5.5D
G125-125-11D
G125-125-11C
G125-125-8.8C
G125-125-7.5D
附加说明：
配套动力机
额(标）
定功率
额(标)
定转速
JB/T 6662.193
本标准由机械工业部中国农业机械化科学研究院提出并归口。本标准由中国农业机械化科学研究院负责起草。本标准主要起草人兰才有、张咸胜。2
主管×支
管道内径
100×80
100×80
100×80
100×80
125×80
125×80
125×80
125×80
125×80
125×80
125×80
125×80
总长度
100~250
100~250
100~250
100~250
100~300
100~300
100~300
100~300
100~300
100~300
100~300
100300
100~300
100～300
100~300
100~300
100~250
100~250
100~250
100~250
