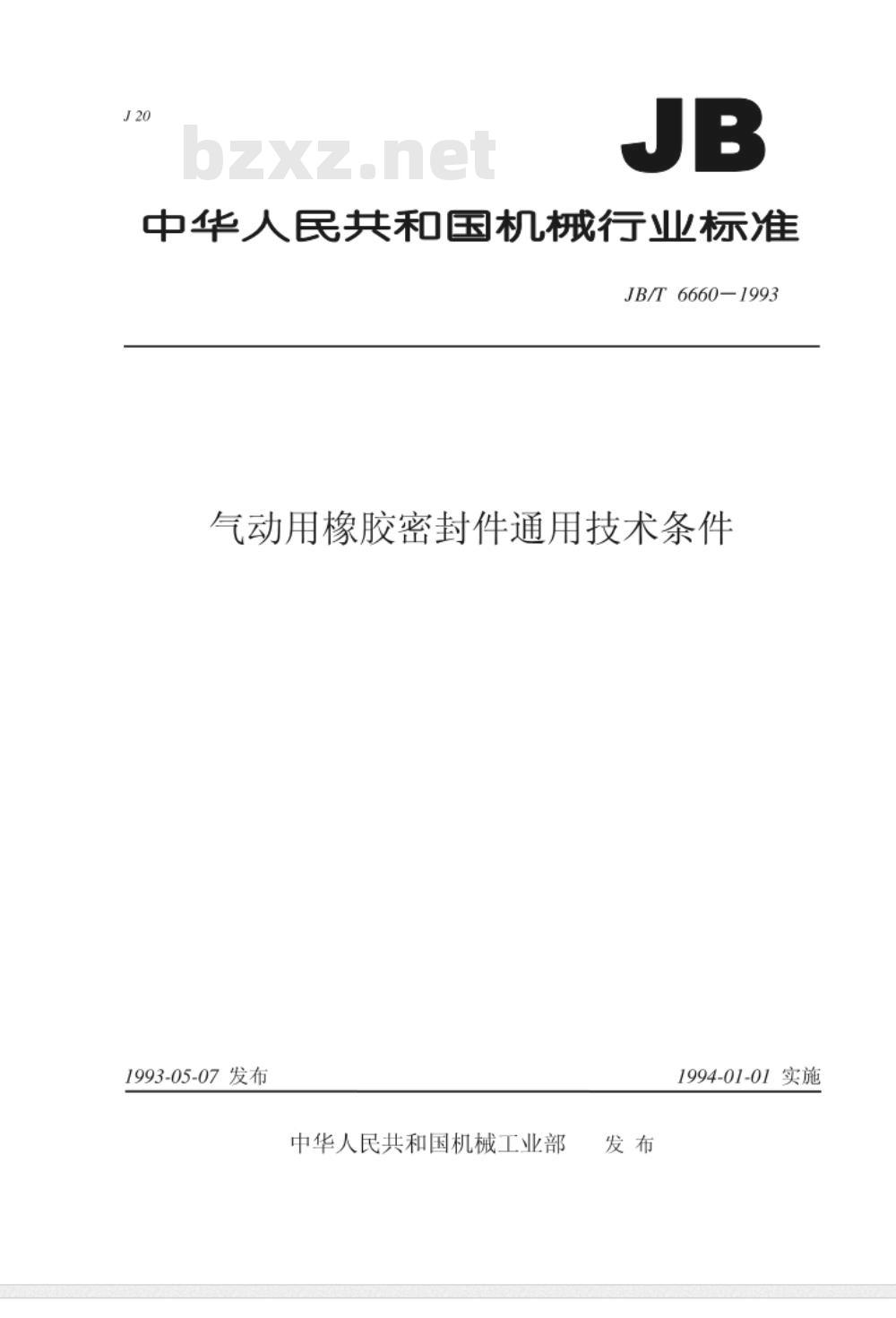

【机械行业标准(JB)】 气动用橡胶密封件 通用技术条件

中华人民共和国机械行业标准
JB/T6660-1993
气动用橡胶密封件通用技术条件1993-05-07发布
中华人民共和国机械工业部
1994-01-01实施

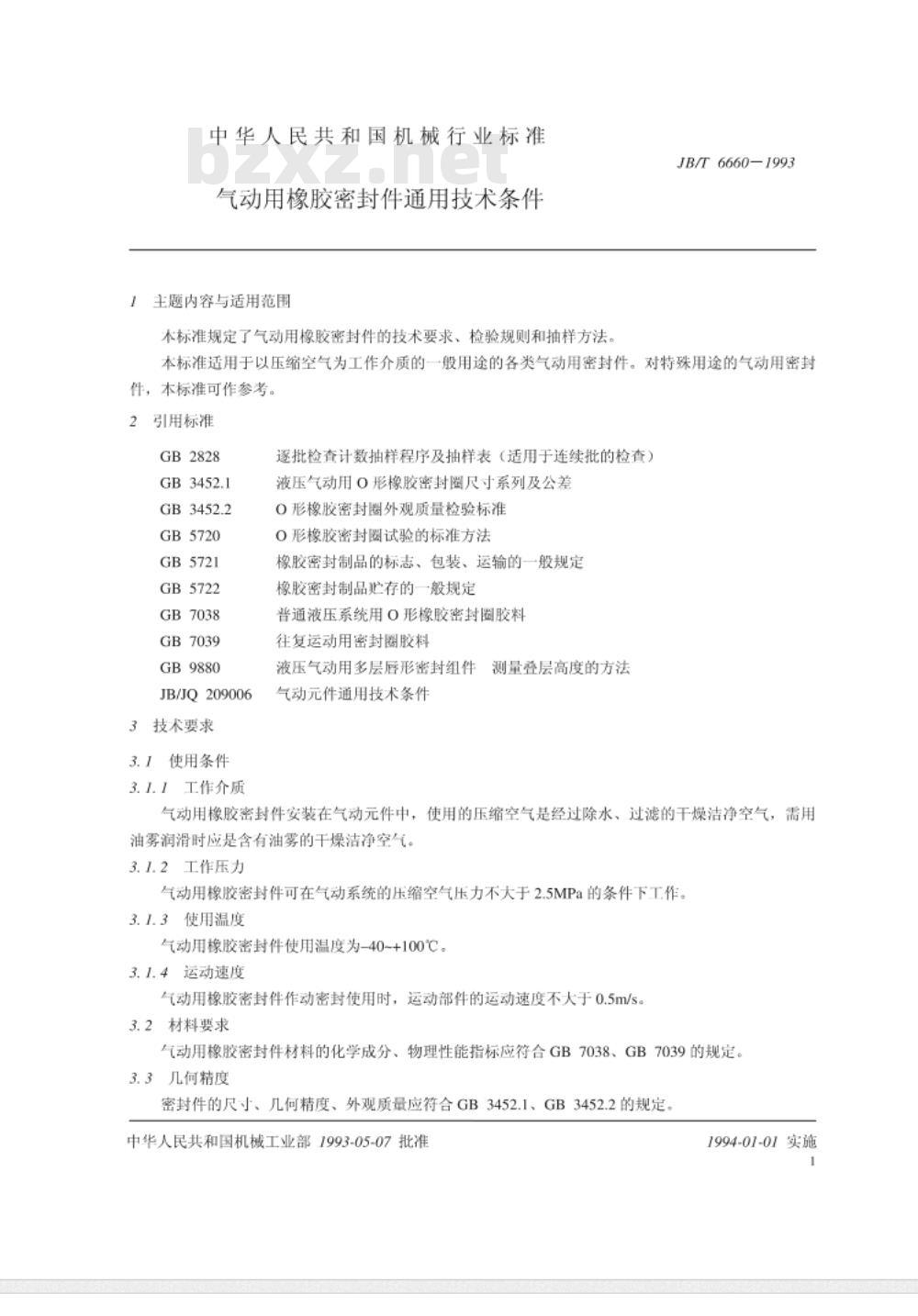

中华人民共和国机械行业标准
气动用橡胶密封件通用技术条件主题内容与适用范围
本标准规定了气动用橡胶密封件的技术要求、检验规则和抽样方法。JB/T6660-1993
本标准适用于以压缩空气为工作介质的一般用途的各类气动用密封件。对特殊用途的气动用密封件，本标准可作参考。
引用标准
GB2828
GB 3452.2
GB5720免费标准下载网bzxz
GB5721
GB5722
GB7038
GB7039
GB9880
JB/JQ209006
技术要求
使用条件
3.1.1工作介质
逐批检查计数抽样程序及抽样表（适用于连续批的检查）液压气动用O形橡胶密封圈尺寸系列及公差O形橡胶密封圈外观质量检验标准O形橡胶密封圈试验的标准方法
橡胶密封制品的标志、包装、运输的一般规定橡胶密封制品贮存的一般规定
普通液压系统用O形橡胶密封圈胶料往复运动用密封圈胶料
液压气动用多层唇形密封组件
气动元件通用技术条件
测量叠层高度的方法
气动用橡胶密封件安装在气动元件中，使用的压缩空气是经过除水、过滤的干燥洁净空气，需用油雾润滑时应是含有油雾的干燥洁净空气。3.1.2工作压力
气动用橡胶密封件可在气动系统的压缩空气压力不大于2.5MPa的条件下工作。3.1.3使用温度
气动用橡胶密封件使用温度为-40~+100℃。3.1.4运动速度
气动用橡胶密封件作动密封使用时，运动部件的运动速度不大于0.5m/s。3.2材料要求
气动用橡胶密封件材料的化学成分、物理性能指标应符合GB7038、GB7039的规定。3.3几何精度
密封件的尺寸、几何精度、外观质量应符合GB3452.1、GB3452.2的规定、中华人民共和国机械工业部1993-05-07批准1994-01-01实施

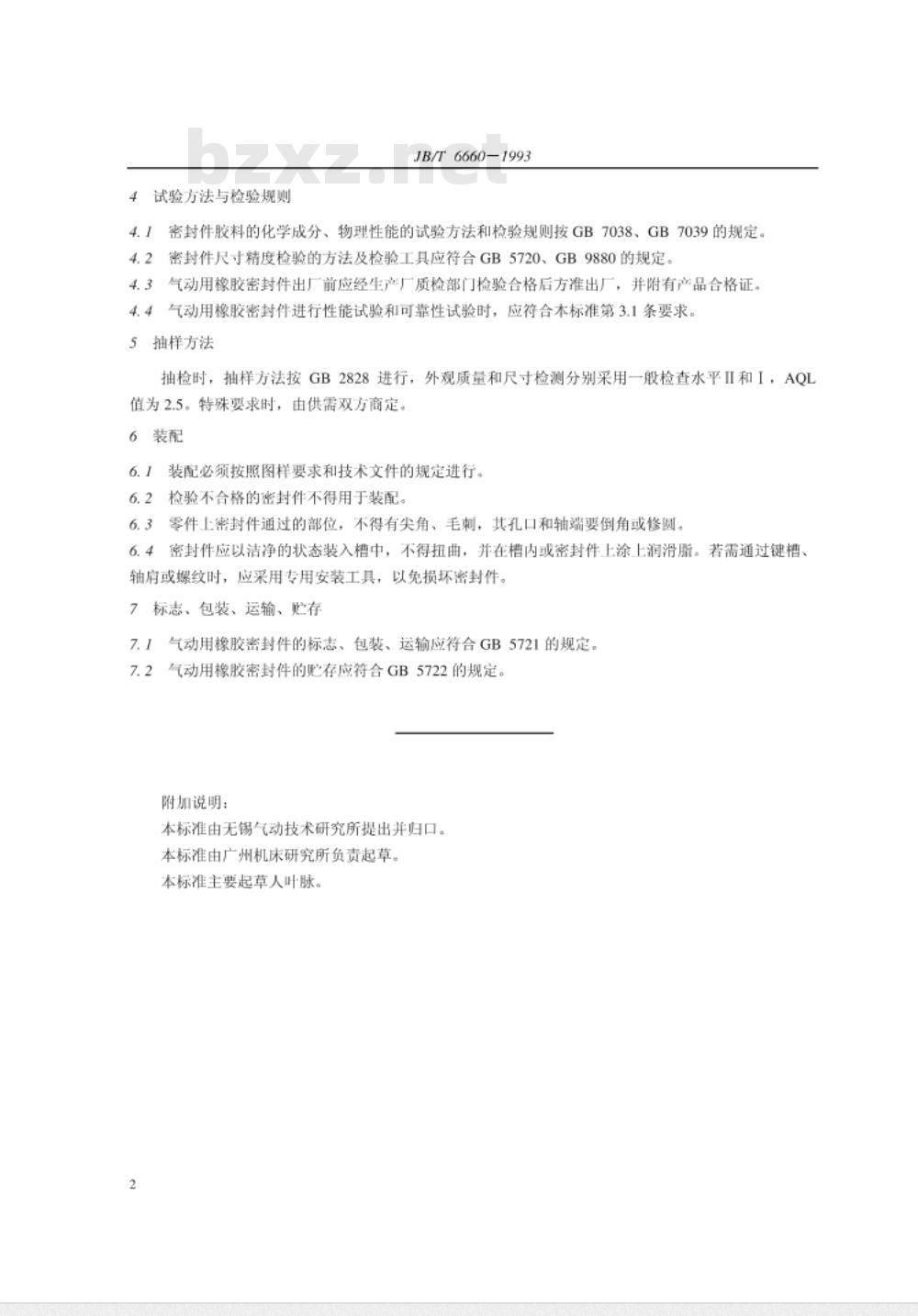

试验方法与检验规则
JB/T6660—1993
密封件胶料的化学成分、物理性能的试验方法和检验规则按GB7038、GB7039的规定。4.1
密封件尺寸精度检验的方法及检验工具应符合GB5720、GB9880的规定。4.2
4.3气动用橡胶密封件出厂前应经生产厂质检部门检验合格后方准出厂，并附有产品合格证。4.4气动用橡胶密封件进行性能试验和可靠性试验时，应符合本标准第3.1条要求5
抽样方法
抽检时，抽样方法按GB2828进行，外观质量和尺寸检测分别采用一般检查水平II和I，AQL值为2.5。特殊要求时，由供需双方商定。6装配
装配必须按照图样要求和技术文件的规定进行。6.2
检验不合格的密封件不得用于装配。6.3零件上密封件通过的部位，不得有尖角、毛刺，其孔口和轴端要倒角或修圆。6.4密封件应以洁净的状态装入槽中，不得扭曲，并在槽内或密封件上涂上润滑脂。若需通过键槽、轴肩或螺纹时，应采用专用安装工具，以免损坏密封件。7
标志、包装、运输、贮存
7.1气动用橡胶密封件的标志、包装、运输应符合GB5721的规定。7.2气动用橡胶密封件的贮存应符合GB5722的规定。附加说明：
本标准由无锡气动技术研究所提出并归口。本标准由广州机床研究所负责起草。本标准主要起草人叶脉。

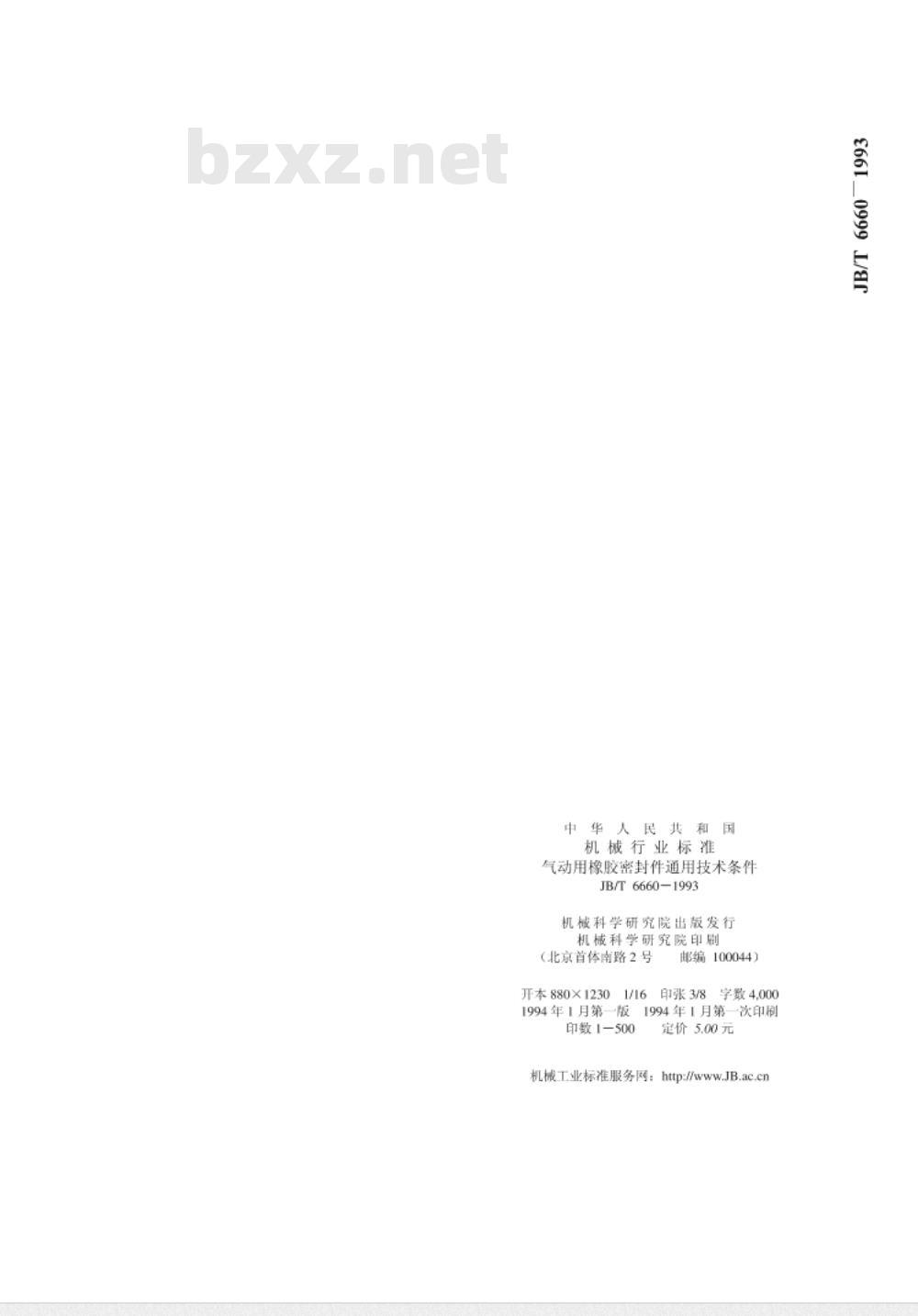

中华人民共和国
机械行业标准
气动用橡胶密封件通用技术条件JB/T 6660-1993
机械科学研究院出版发行
机械科学研究院印剧
（北京首体南路2号
邮编100044）
开本880×1230
印张3/8
字数4,000
1994年1月第一版
1994年1月第一次印刷
印数1500
定价5.00元
机械工业标准服务网：http=//www.JB.ac.cn60999
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
