【机械行业标准(JB)】气缸用密封圈尺寸系列和公差

本网站发布时间： 2024-07-10 08:17:44

JB/T6657-1993
现行
　点击下载此标准

基本信息

标准号：
JB/T 6657-1993
标准名称：
气缸用密封圈尺寸系列和公差
标准类别：
机械行业标准(JB)
标准状态：
现行
发布日期：
1993-05-07
实施日期：
1994-01-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
2.81 MB

标准分类号

中标分类号：
机械>>通用零部件>>J20液压与气动装置

关联标准

出版信息

页数：
15 页
标准价格：
17.0 元

其他信息

归口单位：
无锡气动技术研究所
发布部门：
无锡气动技术研究所
相关标签：
气缸密封圈尺寸公差

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了气缸用QY型、C型、C型、J型、ZHM型聚氨脂橡胶密封圈及QH型外露骨架橡胶缓冲密封圈的基本结构、尺寸系列及公差。本标准适用于以压缩空气为介质、介质温度为-20~ 80℃、工作压力不超过1.6MPa的气缸用密封圈。其中QY型用于气缸活塞和活塞杆上引导单向密封作用；C型和CK型适用于无油润滑气缸的活塞和活塞杆上起双向密封作用；J型为活塞杆防尘用；ZHM型用于活塞杆的防尘密封；GH型为缓冲用密封圈。 JB/T 6657-1993 气缸用密封圈尺寸系列和公差 JB/T6657-1993

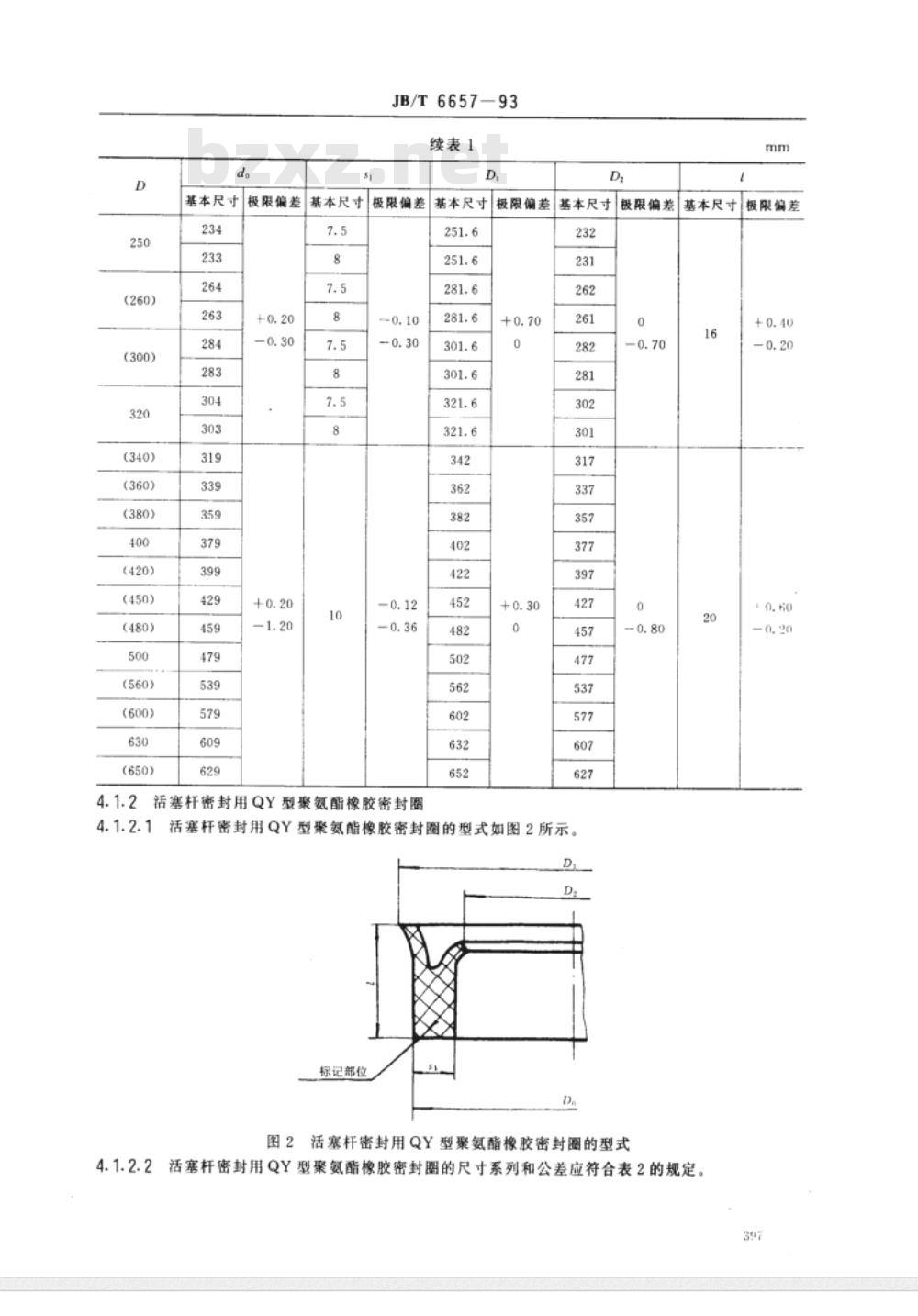

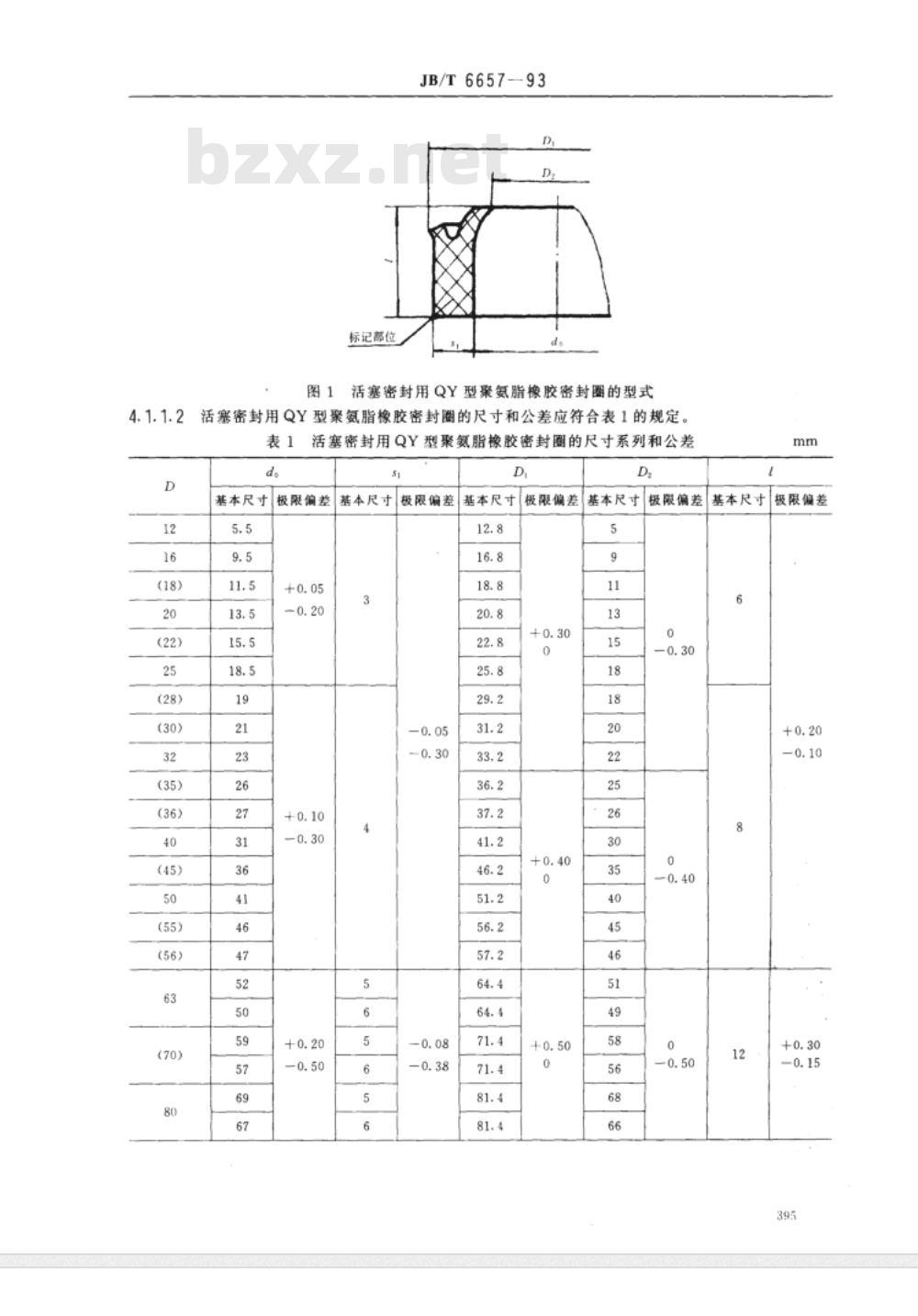

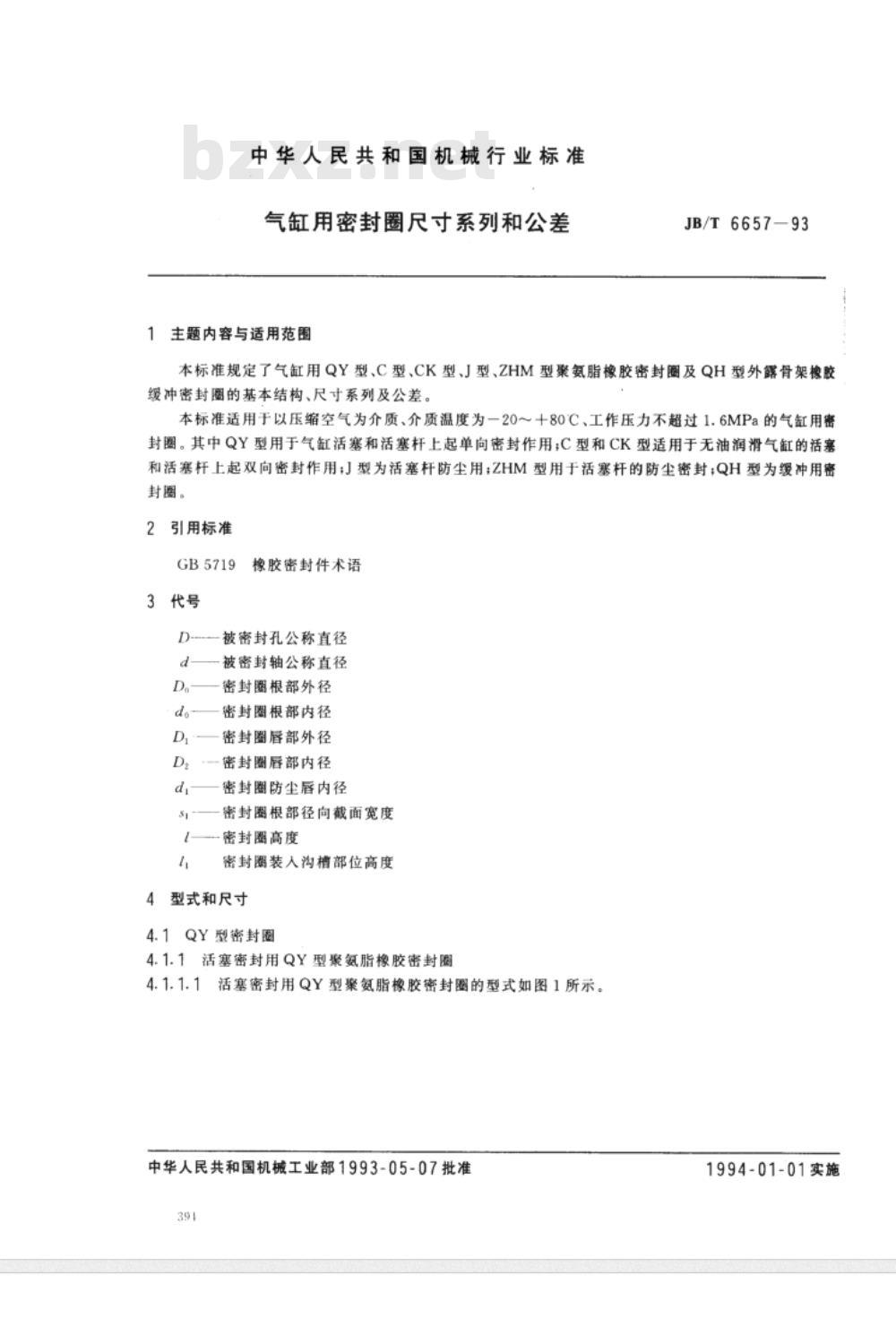

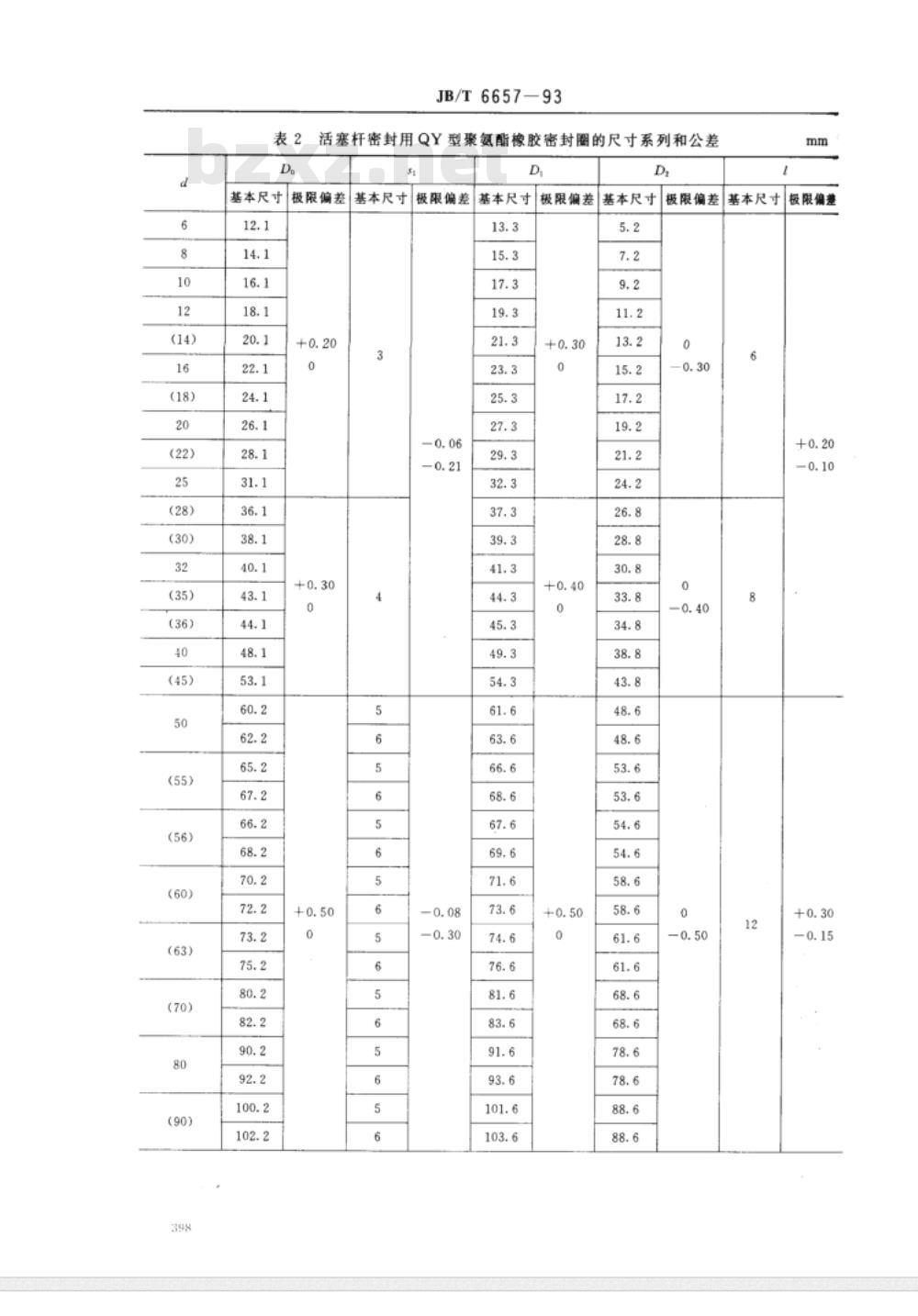

标准图片预览
