【机械行业标准(JB)】 平面涡卷弹簧 技术条件

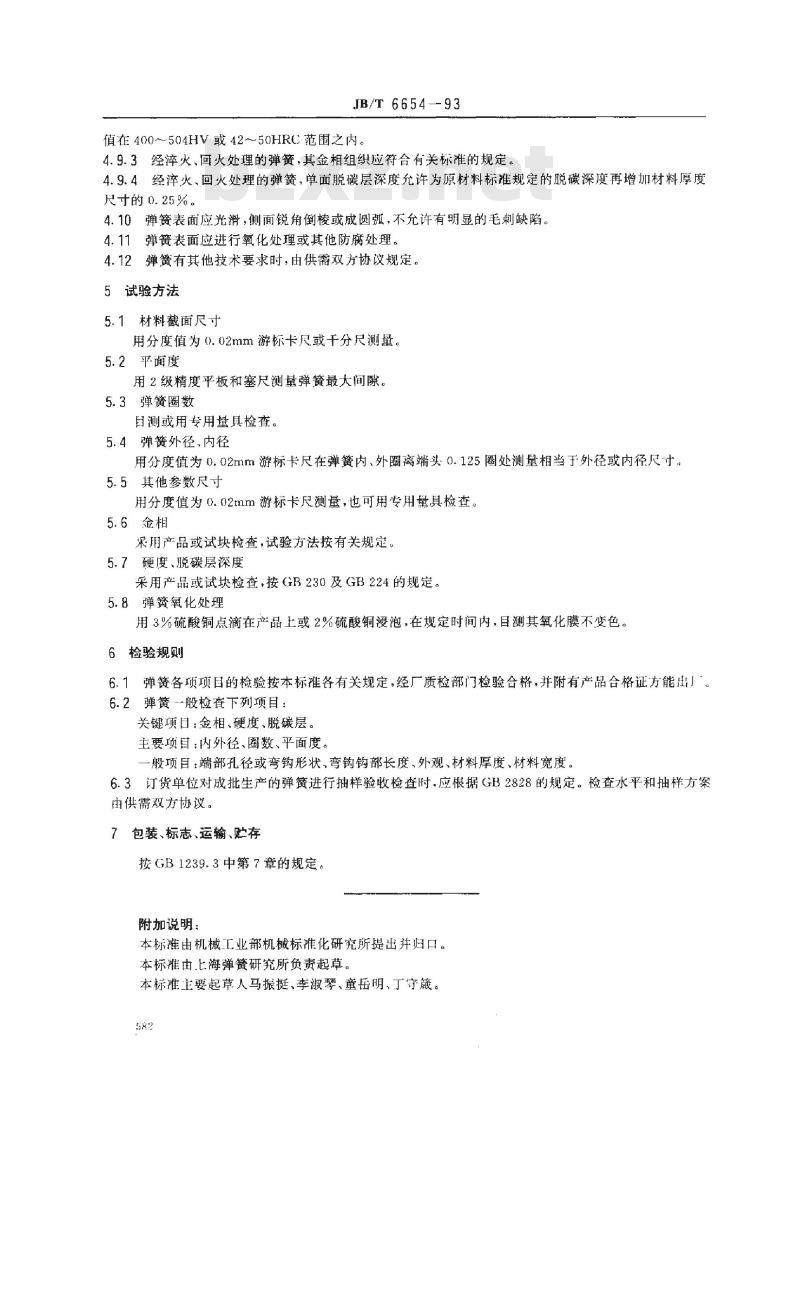

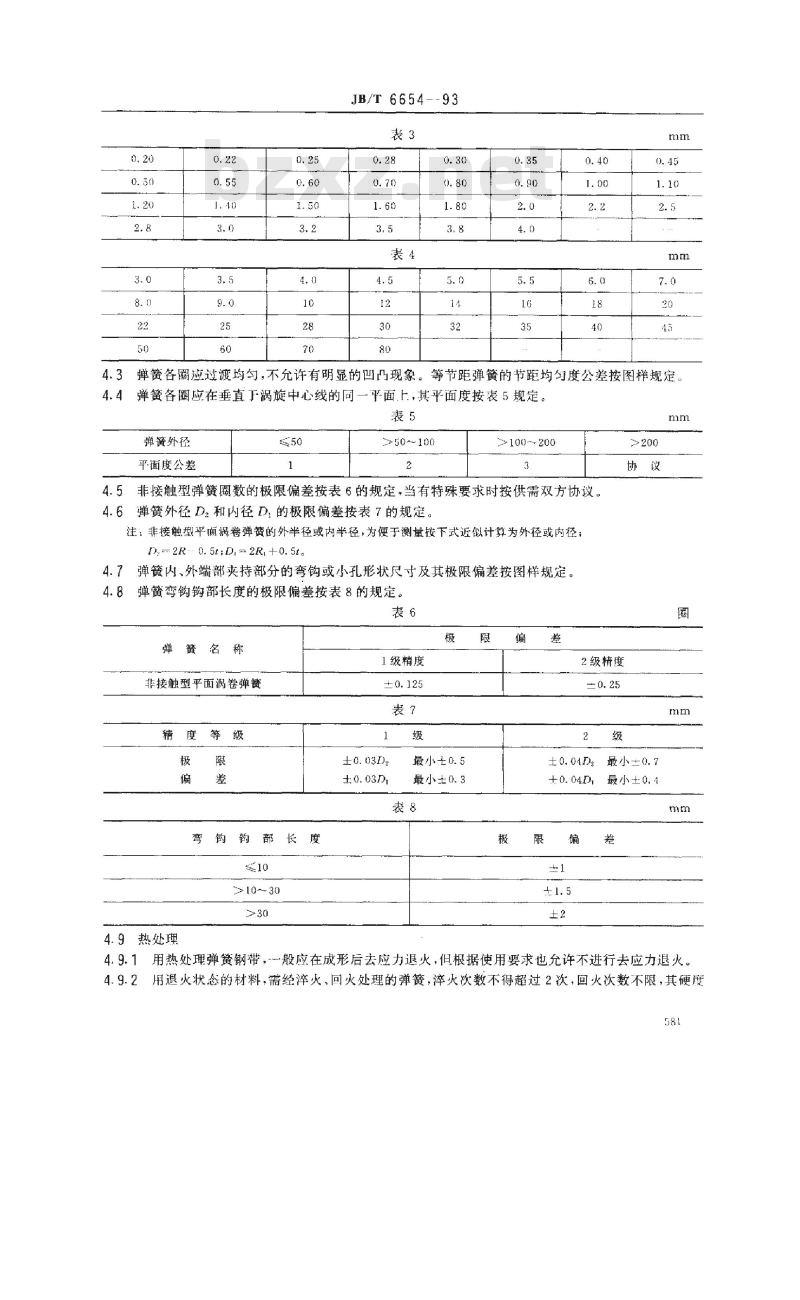

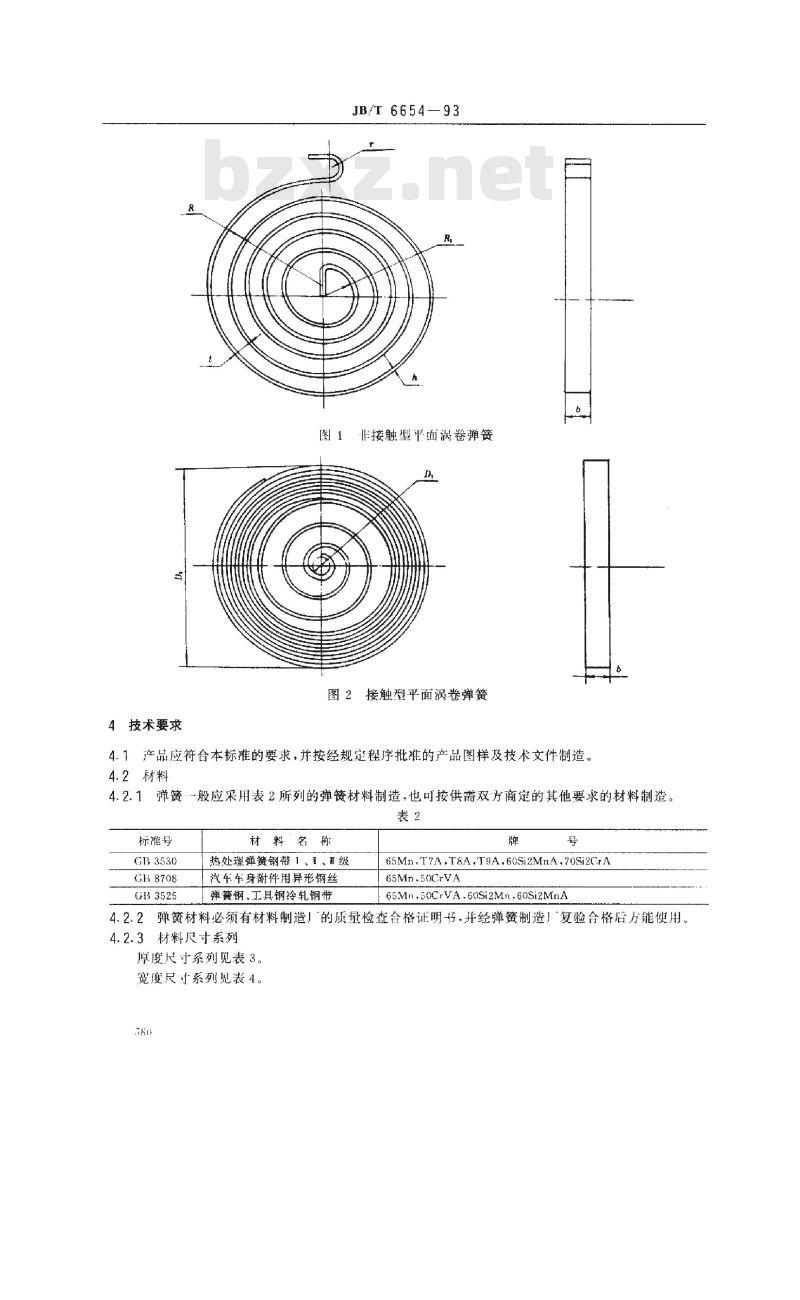

中华人民共和国机械行业标准 平面涡卷弹簧技术条件 主题内容与适用范围 JB/T 6654-93 本标准规定了一般机械用平面涡卷弹簧的参数及代号，型式、技术要求、试验方法、检验规则。本标准适用于弹簧材料截面厚度为0.2～4mm，宽度为3～50mm的平面涡卷弹簧（以下简称弹簧）。 本标准不适用于有特殊要求的弹簧。 引用标准 GB224 钢的脱碳层深度测定方法 GB230 金属洛氏硬度试验方法 GB1239.3 冷卷圆柱螺旋扭转弹簧技术条件 GB1805 GB2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查） GB3525 GB3530 GB8708 弹簧术语 汽车车身附件用异形钢丝 3 弹簧的参数及代号、型式 3.1 弹簧的参数及代号按表1的规定。 3.2 弹簧的典型型式按图1、图2所示。 表1 弹簧参数及代号 参数名称 弹簧外半径 弹簧内半径 弹簧外径 弹簧内径 代号 R R D D 参数名称 弹簧节距 弯钩半径 材料厚度 材料宽度 代号 h b 4 技术要求 4.1 产品应符合本标准的要求，并按经规定程序批准的产品图样及技术文件制造。 4.2 材料 4.2.1 弹簧一般应采用表2所列的弹簧材料制造，也可按供需双方商定的其他要求的材料制造。 表2 弹簧材料 材料名称 热处理弹簧钢带、汽车车身附件用异形钢丝、弹簧钢、工具钢冷轧钢带 4.2.2 弹簧材料必须有材料制造厂的质量检查合格证明书，并经弹簧制造厂复验合格后方能使用。 4.2.3 材料尺寸系列厚度尺寸系列见表3，宽度尺寸系列见表4。 表3 材料厚度系列 0.20 0.50 1.20 2.80 3.00 表4 材料宽度系列 22 50 60 70 80 4.3 弹簧各圈应过渡均匀，不允许有明显的凹凸现象，等节距弹簧的节距均匀度公差按图样规定。 4.4 弹簧各圈应在垂直于涡旋中心线的同一平面上，其平面度按表5规定。 表5 弹簧平面度公差 50～100 2 4.5 非接触型弹簧圈数的极限偏差按表6的规定，当有特殊要求时按供需双方协议。 4.6 弹簧外径D和内径D的极限偏差按表7的规定。 4.7 弹簧弯钩钩部长度的极限偏差按表8的规定。 表8 弯钩长度极限偏差 1级精度 ±0.125 2级精度 ±0.25 4.9 热处理 4.9.1 用热处理弹簧钢带，一般应在成形后去应力退火，但根据使用要求也允许不进行去应力退火。 4.9.2 用退火状态的材料，需经淬火、回火处理的弹簧，淬火次数不得超过2次，回火次数不限，其硬度值在400～504HV或42～50HRC范围内。 4.9.3 经淬火、回火处理的弹簧，其金相组织应符合有关标准要求。
